(EVSE) (Καλώδιο φόρτισης συνεχούς ρεύματος, με πρίζα φόρτισης οχήματος και ελεύθερο άκρο της γραμμής, που χρησιμοποιείται για γρήγορη φόρτιση
Η ηλεκτρική συσκευή που χρησιμοποιείται για την φόρτιση του ηλεκτρικού οχήματος (EV) μέσω της πρίζας του οχήματος CCS 2, η οποία χρησιμοποιείται για την εγκατάστασή του
σε σταθμό φόρτισης ηλεκτρικών οχημάτων (EVSE)
Προδιαγραφές προϊόντος
(Συνδετήρας οχήματος CCS-2) 2
1. (τύπος και περιγραφή της πρίζας)
Βασικός τύπος προϊόντος Καλώδιο ονομαστικής τάσης / ρεύματος Διάμετρος εξωτερικής διάμετρος ((mm)
Ε121-40531X 80A 1000V 2×16+16+6×0,75 ¥18,5±0.5
E121-40631X 125A 1000V 2 × 35 + 16 + 6 × 0,75 ¥ 24,0 ± 0.6
E121-41331X 150A 1000V 2×50+25+6×0.75 8
E121-40731X 200A 1000V 2 × 70+35+6 × 0,75 8
E121-40831X 250A 1000V 2 × 70 ((73) + 35 + 6 × 0,75 ¥ 33,5 ± 0.8
2Περιγραφή των προϊόντων:
> iec62196 - 3 - 2016 (Πρότυπο:IEC62196-3-2016) ·
> Η συνολική αδιάβροχη απόδοση του συνδέσμου είναι υψηλότερη
από IP67) ·
(Η εμφάνιση του προϊόντος
νέο σχεδιασμό, το προϊόν συμμορφώνεται με την μηχανική ανθρώπου-μηχανής, άνετη λαβή,
βολικό κατά τη λειτουργία;)
> (Η αντίσταση επαφής και η αύξηση της θερμοκρασίας των πινών και των σιδηροτροχιών εξακολουθούν να πληρούν τις απαιτήσεις της
απαίτηση της IEC62196-2016 μετά από 10.000 κύκλους;)
> (Σχεδιασμός της εσωτερικής δομής
η περιγραφή του προϊόντος είναι συνοπτική αλλά όχι απλή, η οποία ανταποκρίνεται στις πραγματικές ανάγκες παραγωγής·

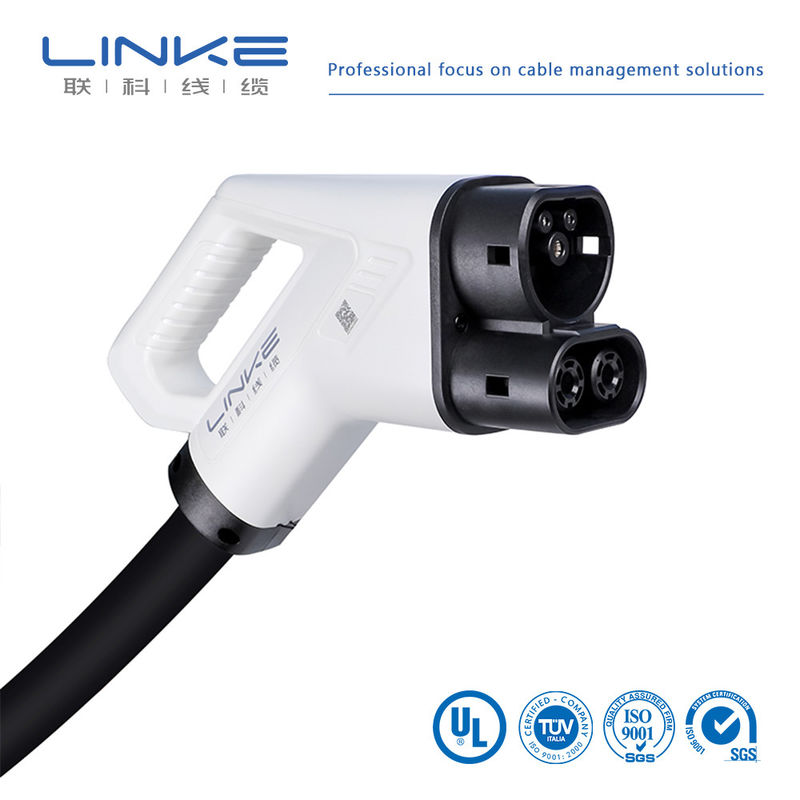

Σύνδεσμος οχήματος CCS-2
(Το υλικό των περιβλήτων χρησιμοποιείται από τα νέα πλαστικά υψηλής τεχνολογίας, σε σκληρή
Η διατήρηση της σταθερότητας και της λειτουργικότητας του προϊόντος).
3.(Τεχνικές προδιαγραφές)
(Ηλεκτρικές ιδιότητες)
> 1000V DC (ονομαστική τάση)
> (Αριθ. ρεύματος) 80A/125A/150A/200A
> 3500V AC,@<5mA,&1min
> (αντίσταση μόνωσης) 1000MΩ@500V DC
> (αντίσταση επαφής) ≤3mΩ
>
(Συχνότητα εργασίας) 50 Hz
(Μηχανικές ιδιότητες)
> (δύναμη εισαγωγής) < 100N
> (μηχανική διάρκεια ζωής) >10000 次
(Περιβάλλον λειτουργίας)
> (περίοδος θερμοκρασίας λειτουργίας) -30°C+50°C
> (περιοχή θερμοκρασίας περιβάλλοντος) -30°C+105°C
> (Τάξη ρύπανσης) 2
(Ταχύτητα IP)
> (Στον βαθμό προστασίας) (IP54 ζευγαρωμένο)
(IP55 μη ζευγαρωμένο)
Σύνδεσμος οχήματος CCS-2
(Μέγεθος)
(Πληροφορίες ασφάλειας):
(Σιγουρευτείτε ότι η πρίζα CCS-2 βρίσκεται σωστά στον σταθμό φόρτισης στο
Για να αποφευχθεί η πρόσκρουση, η υπερκίνηση ή οποιαδήποτε κατάσταση που θα μπορούσε να θέσει σε κίνδυνο την
τη χρηστικότητα του συστήματος.
C=1500±3%Ω 0,5w
6. ((Πρότυπα εφαρμογής)
> IEC 62196-1-2016
> IEC62196-3-2016
> EN61851-1-2014
> IEC 62893-4-2017
Ο συνδετήρας δεν είναι κατάλληλος για την κατασκευή και
σπάσει ηλεκτρικό κύκλωμα υπό φορτίο.
με κλειδαριά (επιτήρηση) μετά την ολοκλήρωση της συναρμολόγησης.)
