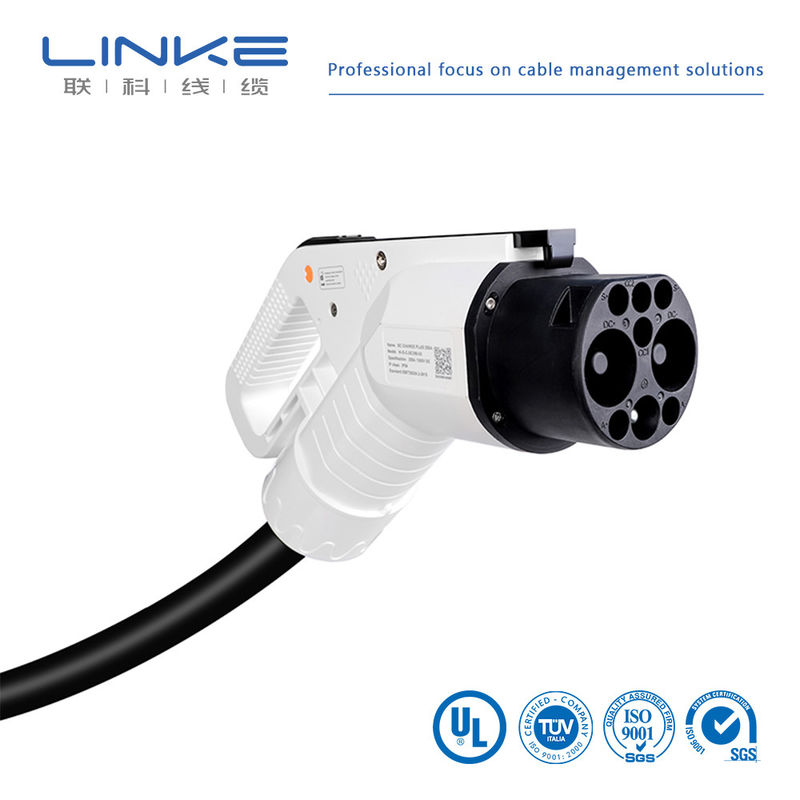

Επισκόπηση
Το καλώδιο φόρτισης AC μας συμμορφώνεται με τα πρότυπα IEC 62196-1:2022 και IEC 62196-2:2022, με καλό
εργονομικό σχεδιασμό και όμορφη εμφάνιση. Το προϊόν έχει εξαιρετικό βαθμό προστασίας, ο
βαθμός προστασίας του συνδετήρα οχήματος φτάνει το IP67, και ο βαθμός προστασίας σε συνδυασμό με
την πρίζα του οχήματος είναι IP54. Τερματικό από κράμα χαλκού, επιχρυσωμένη επιφάνεια, υλικό κελύφους θερμοπλαστικό βαθμού V0
το μήκος του καλωδίου και το ονομαστικό ρεύμα μπορούν να προσαρμοστούν σύμφωνα με
τις απαιτήσεις του πελάτη.
Παράμετροι
. Ονομαστική τάση: 220V AC (μονοφασική)/380V AC (τριφασική)
. Ονομαστικό ρεύμα: 16A, 32A
. Θερμοκρασία περιβάλλοντος: -35℃— 55℃
. Υγρασία περιβάλλοντος: 5%—95%
. Βαθμοί IP: IP67 (Συνδετήρας οχήματος)· IP54 (συνδυασμός πρίζας ή συνδετήρα)
. Υλικό εξωτερικού περιβλήματος καλωδίου: TPE
. Δομή καλωδίου:
n μονοφασικό 16A: 3 ×2.5mm²+1×0.75mm² OD =11mm
n μονοφασικό 32A:: 3 ×6mm²+1×0.75mm² OD =13.5mm
n τριφασικό 16A: 5 ×2.5mm²+1 ×0.75mm² OD =13.5mm
n τριφασικό 32A:: 5 ×6mm²+1 ×0.75mm² OD =16.5mm
. Δύναμη εισαγωγής/εξαγωγής: 10N-100N
. Οδήγηση οχήματος: 10000N
. Υλικό συνδετήρα: PC, PA
. Βαθμός πυραντοχής: UL94 V-0
. Τερματικό σύνδεσης: Ορείχαλκος, επιχρυσωμένο
. Αντίσταση μόνωσης: ≥100MΩ
. Διηλεκτρική αντοχή: 2000VAC 1min
. Κύκλοι εισαγωγής/εξαγωγής: >10000 φορές
Διάγραμμα σύνδεσης
Τιμή ηλεκτρικής παραμέτρου και ορισμός λειτουργίας επαφής
|
Επαφή αριθμός/αναγνώρισηΟνομαστική τάση και ρεύμα
|
Ορισμός λειτουργίας
|
1-(L1)
|
| 250 V 10 A/16 A/32 A |
Ουδέτερο (μονοφασικό) |
440 V 16 A/32 A/63 A |
| Ουδέτερο (μονοφασικό) |
4-(N) |
| 440 V 16 A/32 A/63 A |
Ουδέτερο (μονοφασικό) |
4-(N)
|
| 440 V 16 A/32 A/63 A |
Ουδέτερο (μονοφασικό) |
4-(N) |
| 250 V 10 A/16 A/32 A |
Ουδέτερο (μονοφασικό) |
5-(PE) |
| Ουδέτερο (μονοφασικό) |
5-(PE) |
| PE |
|
6-(PP) |
| 0V~30V2A |
επαφή εγγύτητας |
7-(CP)
|
| 0V~30V2 A |
πιλότος ελέγχου |
Μάρκα |
| LINKE |
Εμβαδόν διατομής (mm²) |
0.01-500mm² |
Μέγεθος καλωδίου (AWG) |
| [π.χ., 24AWG, 28AWG] |
Αγωγός |
Επικασσιτερωμένος χαλκός / γυμνός χαλκός, βάσει απαιτήσεων πελάτη |
Υλικό μόνωσης |
| PVC/TPU/Σιλικόνη/PE/PP/XLPE/Νάιλον/άλλο |
Υλικό περιβλήματος |
[PVC/PU/Καουτσούκ/Πλέγμα/κ.λπ.] |
Πιστοποιήσεις |
| RoHS/REACH/UL/CE/IP68/κ.λπ. |
Προσαρμοσμένο μήκος |
[π.χ., 1m, 3ft, 5m ±5% ανοχή] |
Τύπος καλωδίου |
| [Ιατρικό/Τροφοδοσίας/Ήχου/Ομοαξονικό/Ηλεκτρικό/Αυτοκινήτου/Αποθήκευσης ενέργειας//κ.λπ.] |
Θωράκιση |
[Θωρακισμένο/Μη θωρακισμένο/Θωράκιση πλέγματος] |
Αντίσταση |
| [π.χ., 75Ω (για ομοαξονικά καλώδια)] |
Εκτύπωση/Λογότυπο |
[Κείμενο/Ετικέτα/Λογότυπο, μέγιστο 20 χαρακτήρες] |
Ακτίνα κάμψης |
| [π.χ., ≥5× διάμετρος καλωδίου] |
Ονομαστικό ρεύμα |
[π.χ., 5A] |
Ονομαστική τάση |
| [π.χ., 30V AC/DC] |
Υλικό συνδετήρα |
[Επιχρυσωμένο/Επιμεταλλωμένο με νικέλιο/Ορείχαλκος/κ.λπ.] |
Συνδετήρες |
| [π.χ., USB Type-C, 3.5mm Jack, RJ45] |
Περίβλημα |
XLPE ή PE ή PVC ΚΑΟΥΤΣΟΥΚ |
Χρόνος παράδοσης |
| 7-14 ημέρες μετά την επιβεβαίωση της παραγγελίας |
Χρώματα |
[Μαύρο/Λευκό/Κόκκινο/Προσαρμοσμένο Pantone/κ.λπ.] |
θερμοκρασία |
| Μείον 70℃ έως 350℃ (-70℃ ~ 350℃) |
Συσκευασία |
Ρολό/κουτί/πλάκα/Προσαρμοσμένο |
Υποστηρικτικές υπηρεσύνες |
| προσαρμοσμένο καλώδιο, λύσεις από άκρο σε άκρο, συμπεριλαμβανομένης ακριβούς κοπής, πρεσάρισμα και εγκατάσταση ακροδεκτών (προσδιορίστε υλικό, π.χ., χαλκός/επιμεταλλωμένο με νικέλιο) |
Πιστοποιήσεις ποιότητας |
Τα προϊόντα μας πληρούν τα ακόλουθα διεθνή πρότυπα:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Μονοαγωγός, μόνωση θερμοπλαστική)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 και ISO13485, TS16949
CNR - Υλικό καλωδίωσης συσκευών
Εξωθημένο PVC μονωμένο μονό, ονομαστικό 105℃, 1000V, Κατηγορία I, Ομάδα A, B, ή AB, FT1 και/ή FT2
Εξωθημένο καλώδιο με μη ενσωματωμένο περίβλημα PVC, ονομαστικό 105℃, 1000V, Κατηγορία I, Κατηγορία ή Κατηγορία I/II, Ομάδα A, B, ή AB, FT1 και/ή FT2
Εξωθημένο καλώδιο με μη ενσωματωμένο περίβλημα TPU, ονομαστικό 80℃, 300V, Κατηγορία I, Κατηγορία ή Κατηγορία I/II, Ομάδα A, B, ή AB, FT1 και/ή FT2
Συχνές Ερωτήσεις
Είστε κατασκευαστής ή εμπορική εταιρεία;
Είμαστε επαγγελματίας κατασκευαστής. Μπορούμε να ελέγξουμε την παραγγελία σας από την αρχή μέχρι το τέλος. Καλώς ήρθατε να μας επισκεφθείτε. Θα σας παραλάβουμε από τη Σενζέν.
Πώς μπορώ να πάρω ένα δείγμα για να ελέγξω την ποιότητά σας;
Τα δείγματα είναι δωρεάν για εσάς. Οι νέοι πελάτες αναμένεται να πληρώσουν το κόστος του ταχυμεταφορέα.
Ποια είναι η ελάχιστη ποσότητα παραγγελίας σας;
Κανονικά 100μ. Ωστόσο, το καλώδιο είναι πολύ βαρύ. Καλύτερα να παραγγείλετε μια κατάλληλη ποσότητα για να αποφύγετε το υψηλό κόστος μεταφοράς. Η θαλάσσια μεταφορά είναι η καλύτερη επιλογή.
Μπορώ να πάρω έκπτωση;
Εξαρτάται από την ποσότητα σας. Μπορούμε να κάνουμε έκπτωση και να αναλάβουμε τα έξοδα αποστολής. Παρακαλούμε επικοινωνήστε μαζί μας.
Η εταιρεία σας δέχεται παραγωγή OEM;
Ναι, μπορούμε να εκτυπώσουμε το όνομα της εταιρείας σας, και ακόμη και να προσαρμόσουμε την κάρτα ποιότητας για να προωθήσουμε την εταιρεία σας.
