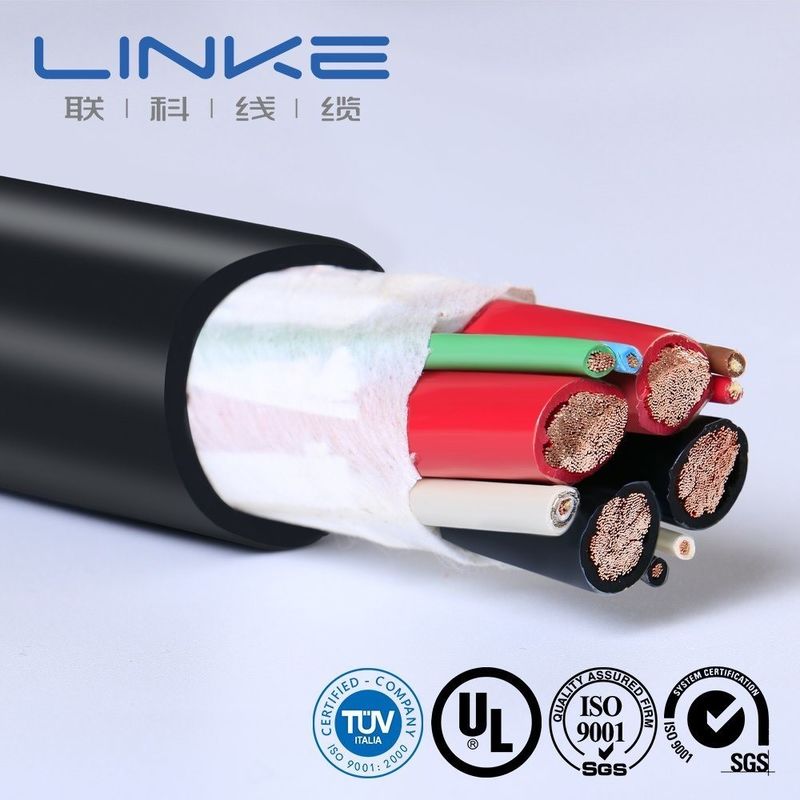

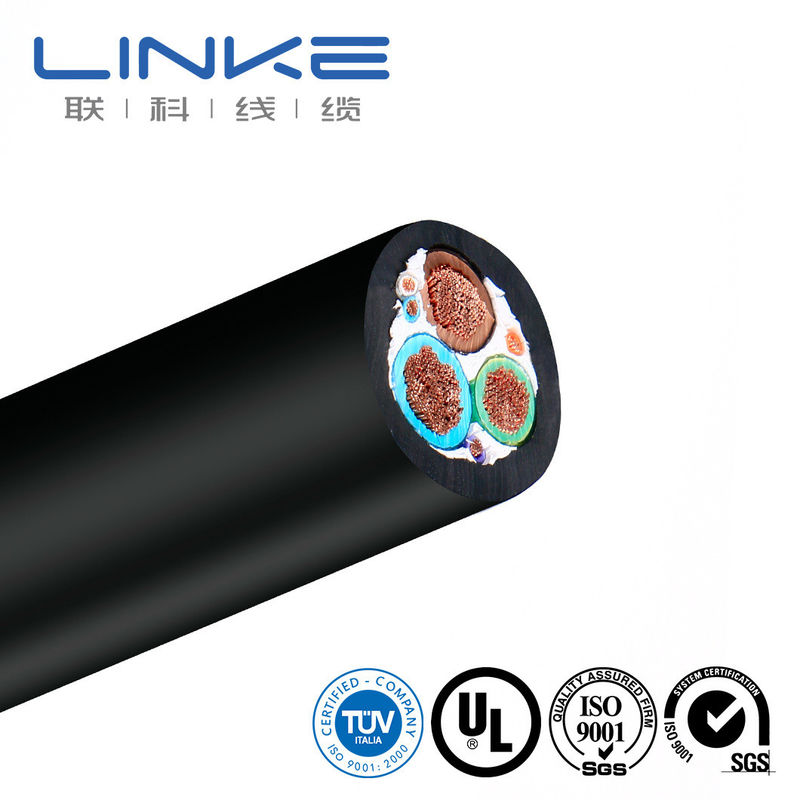

Καλώδιο φόρτισης ηλεκτρικού οχήματος EV, καλώδιο επέκτασης Evdc-RS90s90, υψηλής ευκαμψίας
Καλώδιο επέκτασης υψηλής ποιότητας σχεδιασμένο για εφαρμογές φόρτισης ηλεκτρικών οχημάτων, με υψηλή ευελιξία και ανθεκτικότητα.
Η Linke cable technology (DongGuan) Co. Ltd. επικεντρώνεται στην Έρευνα & Ανάπτυξη και παρέχει επαγγελματικές λύσεις για καλώδια & σύρματα, ειδικά για πελάτες από διάφορες βιομηχανίες. Περιλαμβάνει:
- Καλώδιο ανθρωποειδούς ρομπότ,
- Καλώδιο τροφοδοσίας/δεδομένων AI,
- Καλώδιο ημιαγωγών/βιομηχανικό καλώδιο αυτοματισμού,
- Καλώδιο αισθητήρα,
- Καλώδιο νέας ενέργειας,
- Καλώδιο ιατρικής ομορφιάς,
- Καλώδιο σύρματος UL,
Η Linke Cable διαθέτει διαφοροποιημένες δυνατότητες ανάπτυξης προϊόντων και τεχνικές δυνατότητες για την υποστήριξη διαφοροποιημένων αναγκών πελατών. Έχουμε λάβει τις ακόλουθες εγκρίσεις προϊόντων: UL 758, CCC, RoHs, REACH, CE; Έχουμε λάβει το ακόλουθο σύστημα διαχείρισης ποιότητας: ISO 9001-2015 (Όλα τα προϊόντα); ISO 13485 (Ιατρικές συσκευές και όργανα), IATF 16949 (Αυτοκινητοβιομηχανία)
Ανεξάρτητο Εργαστήριο • Πλήρης Εξοπλισμός Δοκιμών • Πλήρης Έλεγχος Ποιότητας
Δοκιμάζουμε κάθε προϊόν με αυστηρά πρότυπα για να διασφαλίσουμε ανώτερη ποιότητα και αξιόπιστη απόδοση.
Λειτουργούμε ένα ανεξάρτητο εργαστήριο ποιοτικών δοκιμών με πλήρεις εγκαταστάσεις δοκιμών και τυποποιημένες διαδικασίες. Το πλήρες σύνολο των προτύπων δοκιμών προϊόντων μας καλύπτει όλους τους βασικούς δείκτες απόδοσης και ασφάλειας. Μέσω συστηματικής και αυστηρής επιθεώρησης, ελέγχουμε αποτελεσματικά την ποιότητα των προϊόντων, μειώνουμε τους κινδύνους και σας παρέχουμε ασφαλή, σταθερά και υψηλής ποιότητας προϊόντα που μπορείτε να εμπιστευτείτε.
| Αρ. |
Στοιχείο Δοκιμής |
Συνθήκη Δοκιμής |
Απαίτηση Δοκιμής |
Δεδομένα Δοκιμής |
Αποτέλεσμα |
| 1 |
Επιθεώρηση Δομής |
1. Συμμόρφωση με τον πίνακα μεγέθους καλωδίου2. Ελάχιστο πάχος ≥ 80% του μέσου πάχους |
Συμμόρφωση με τον πίνακα μεγέθους καλωδίου |
Ανατρέξτε στο αρχείο δοκιμής |
Επιτυχία |
| 2 |
Θερμικό Σοκ |
Τυλίξτε το δείγμα σε σιδερένια ράβδο καθορισμένου μεγέθους, τοποθετήστε το σε φούρνο γήρανσης στην καθορισμένη θερμοκρασία για 1 ώρα, ψύξτε το δείγμα σε θερμοκρασία δωματίου για τουλάχιστον 30 λεπτά, στη συνέχεια παρατηρήστε το δείγμα |
Χωρίς ρωγμές στην επιφάνεια του δείγματος |
Χωρίς ρωγμές |
Επιτυχία |
| 3 |
Θερμική Παραμόρφωση |
1. Μετρήστε το πάχος του δείγματος (σημειώστε τη θέση μέτρησης)2. Τοποθετήστε το δείγμα και το εξάρτημα δοκιμής σε φούρνο γήρανσης για προθέρμανση στην καθορισμένη θερμοκρασία για 1 ώρα3. Τοποθετήστε το δείγμα κάτω από τη στήλη πίεσης του εξαρτήματος δοκιμής για 1 ώρα4. Επαναμετρήστε το πάχος του δείγματος στην ίδια θέση |
1. Το δείγμα δεν πρέπει να έχει ρωγμές από τη στήλη πίεσης ή να εκθέτει τον αγωγό2. Μείωση πάχους ≤ 50% |
Ανατρέξτε στο αρχείο δοκιμής |
Επιτυχία |
| 4 |
FT2 |
Εφαρμόστε μια τυπική φλόγα σε ύψος 125mm μία φορά |
1. Η φλόγα δεν πρέπει να διαδίδεται κατά μήκος της2. Η φλόγα δεν πρέπει να εξαπλώνεται σε κοντινά εύφλεκτα υλικά |
Ανατρέξτε στο αρχείο δοκιμής |
Επιτυχία |
| 5 |
Γήρανση |
1. Πάρτε πέντε τμήματα μανδύα μήκους 200mm2. Τοποθετήστε τα δείγματα σε φούρνο γήρανσης στους 158°C για 168 ώρες3. Αφού αφαιρέσετε τα δείγματα, τοποθετήστε τα σε θερμοκρασία δωματίου 23±5°C για 16 ώρες, στη συνέχεια δοκιμάστε την επιμήκυνση σε θραύση και την αντοχή σε εφελκυσμό |
1. Επιμήκυνση πριν τη γήρανση ≥ 300%, επιμήκυνση μετά τη γήρανση ≥ 80% της πριν τη γήρανση2. Αντοχή σε εφελκυσμό πριν τη γήρανση > 1.41kg/mm², αντοχή σε εφελκυσμό μετά τη γήρανση ≥ 80% της πριν τη γήρανση |
Ανατρέξτε στο αρχείο δοκιμής |
Επιτυχία |
| 6 |
Ψυχρή Κάμψη |
Αποθηκεύστε το δείγμα σε κουτί χαμηλής θερμοκρασίας στην καθορισμένη θερμοκρασία για 4 ώρες, τυλίξτε το δείγμα σε σιδερένια ράβδο καθορισμένου μεγέθους με καθορισμένες στροφές, ολοκληρώστε το τύλιγμα εντός 30 δευτερολέπτων αφού αφαιρεθεί το δείγμα από το κουτί χαμηλής θερμοκρασίας |
Χωρίς ρωγμές στην επιφάνεια του δείγματος |
Χωρίς ρωγμές |
Επιτυχία |
| 7 |
Αντίσταση Αγωγού |
Μετρήστε την αντίσταση ενός πυρήνα αγωγού ενός μέτρου με μετρητή αντίστασης DC |
Στους 20°C, αντίσταση 8AWG ≤ 2.23Ω/km |
Ανατρέξτε στο αρχείο δοκιμής |
Επιτυχία |
Δομικές Παράμετροι
| Κατηγορία |
Προδιαγραφές καλωδίου |
Ρεύμα αναφοράς (A) |
Διάμετρος (mm) |
| UL:EVE,EVT 600V |
3×16AWG |
12 |
10.8 |
| 3×14AWG |
16 |
13.4 |
| 3×16AWG+2×18AWG |
12 |
12.1 |
| 3×14AWG+2×18AWG |
16 |
13.9 |
Τεχνικές Προδιαγραφές
| ΗΛΕΚΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ |
ΦΥΣΙΚΕΣ ΙΔΙΟΤΗΤΕΣ |
| Ονομαστική τάση: DC 1000V |
Αντοχή σε εφελκυσμό: ≥20MPa |
Ονομαστική θερμοκρασία: Μανδύας -40~90ºC
Μόνωση -40~125ºC |
Επιμήκυνση: ≥300% |
Αγωγός: Εύκαμπτο γυμνό χάλκινο σύρμα ανόπτησης
Μόνωση: Σιλικόνη
Επιλογές χρωμάτων: Μαύρος, Πορτοκαλί, Κόκκινος ή Κίτρινος Μπλε μανδύας, μονής & διπλής μόνωσης
Μεγέθη SQ MM (Ευρωπαϊκό στυλ): 4 sq mm έως 240 sq mm
Μεγέθη AWG (Βορειοαμερικανικό στυλ): 0AWG-10AWG
Εύρος θερμοκρασίας: -60°C έως 200°C
Προφίλ Κατασκευαστή
Η Linke Cable Technology Co., Ltd είναι κορυφαίος προμηθευτής καλωδίων στην Κίνα με πάνω από 10 χρόνια εμπειρίας στην Έρευνα & Ανάπτυξη, παραγωγή και εμπορία καλωδίων και συρμάτων. Ειδικευόμαστε σε καλώδια φόρτισης EV και παρέχουμε προσαρμοσμένες λύσεις καλωδίων παγκοσμίως.
| Μάρκα |
LINKE |
Διατομή (mm²) |
0.01-500mm² |
| Μετρητής καλωδίου (AWG) |
[π.χ., 24AWG, 28AWG] |
Αγωγός |
Επικασσιτερωμένος χαλκός / γυμνός χαλκός, βάσει απαιτήσεων πελάτη |
| Υλικό μόνωσης |
PVC/TPU/Σιλικόνη/PE/PP/XLPE/Νάιλον/άλλο |
Υλικό μανδύα |
[PVC/PU/Καουτσούκ/Πλέγμα/κ.λπ.] |
| Πιστοποιήσεις |
RoHS/REACH/UL/CE/IP68/κ.λπ. |
Προσαρμοσμένο μήκος |
[π.χ., 1m, 3ft, 5m ±5% ανοχή] |
| Τύπος καλωδίου |
[Ιατρικό/Τροφοδοσίας/Ήχου/Ομοαξονικό/Ηλεκτρικό/Αυτοκινήτου/Αποθήκευσης ενέργειας//κ.λπ.] |
Θωράκιση |
[Θωρακισμένο/Μη θωρακισμένο/Θωράκιση πλέγματος] |
| Αντίσταση |
[π.χ., 75Ω (για ομοαξονικά καλώδια)] |
Εκτύπωση/Λογότυπο |
[Κείμενο/Ετικέτα/Λογότυπο, μέγ. 20 χαρακτήρες] |
| Ακτίνα κάμψης |
[π.χ., ≥5× διάμετρος καλωδίου] |
Ονομαστικό ρεύμα |
[π.χ., 5A] |
| Ονομαστική τάση |
[π.χ., 30V AC/DC] |
Υλικό συνδετήρα |
[Επιχρυσωμένο/Επιμεταλλωμένο με νικέλιο/Ορείχαλκος/κ.λπ.] |
| Συνδετήρες |
[π.χ., USB Type-C, 3.5mm Jack, RJ45] |
Μανδύας |
XLPE ή PE ή PVC ΚΑΟΥΤΣΟΥΚ |
| Χρόνος παράδοσης |
7-14 ημέρες μετά την επιβεβαίωση της παραγγελίας |
Χρώματα |
[Μαύρο/Λευκό/Κόκκινο/Προσαρμοσμένο Pantone/κ.λπ.] |
| θερμοκρασία |
Μείον 70°C έως 350°C (-70°C ~ 350°C) |
Συσκευασία |
Ρολό/κουτί/πλάκα/Προσαρμοσμένο |
| Υποστηρικτικές Υπηρεσίες |
προσαρμοσμένο καλώδιο, λύσεις από άκρο σε άκρο, συμπεριλαμβανομένης της ακριβούς κοπής, πρεσάρισμα και εγκατάσταση ακροδεκτών (προσδιορίστε υλικό, π.χ., χαλκός/επιμεταλλωμένο με νικέλιο) |
Οι Πιστοποιήσεις μας
Τα προϊόντα μας πληρούν τα ακόλουθα διεθνή πρότυπα:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Μονοαγωγός, μόνωση θερμοπλαστική)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 και ISO13485, TS16949
CNR - Υλικό καλωδίωσης συσκευών
Εξωθημένο PVC μονωμένο μονό, ονομαστικής 105°C, 1000V, Κατηγορία I, Ομάδα A, B, ή AB, FT1 και/ή FT2
Εξωθημένο καλώδιο με μη ενσωματωμένο μανδύα PVC, ονομαστικής 105°C, 1000V, Κατηγορία I, Κατηγορία ή Κατηγορία I/II, Ομάδα A, B, ή AB, FT1 και/ή FT2
Εξωθημένο καλώδιο με μη ενσωματωμένο μανδύα TPU, ονομαστικής 80°C, 300V, Κατηγορία I, Κατηγορία ή Κατηγορία I/II, Ομάδα A, B, ή AB, FT1 και/ή FT2
Συχνές Ερωτήσεις
Είστε κατασκευαστής ή εμπορική εταιρεία;
Είμαστε επαγγελματίας κατασκευαστής. Μπορούμε να ελέγξουμε την παραγγελία σας από την αρχή μέχρι το τέλος. Καλώς ήρθατε να μας επισκεφθείτε.
Πώς μπορώ να πάρω ένα δείγμα για να δοκιμάσω την ποιότητά σας;
Τα δείγματα είναι δωρεάν για εσάς. Οι νέοι πελάτες αναμένεται να πληρώσουν το κόστος του courier.
Ποια είναι η ελάχιστη ποσότητα παραγγελίας σας;
Κανονικά 100μ. Ωστόσο, το καλώδιο είναι πολύ βαρύ. Καλύτερα να παραγγείλετε μια κατάλληλη ποσότητα για να αποφύγετε το υψηλό κόστος μεταφοράς.
