Τόπος καταγωγής:
Γκουανγκντόνγκ, Κίνα
Μάρκα:
Linke
Πιστοποίηση:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
Βίντεο
Βίντεο
Βίντεο

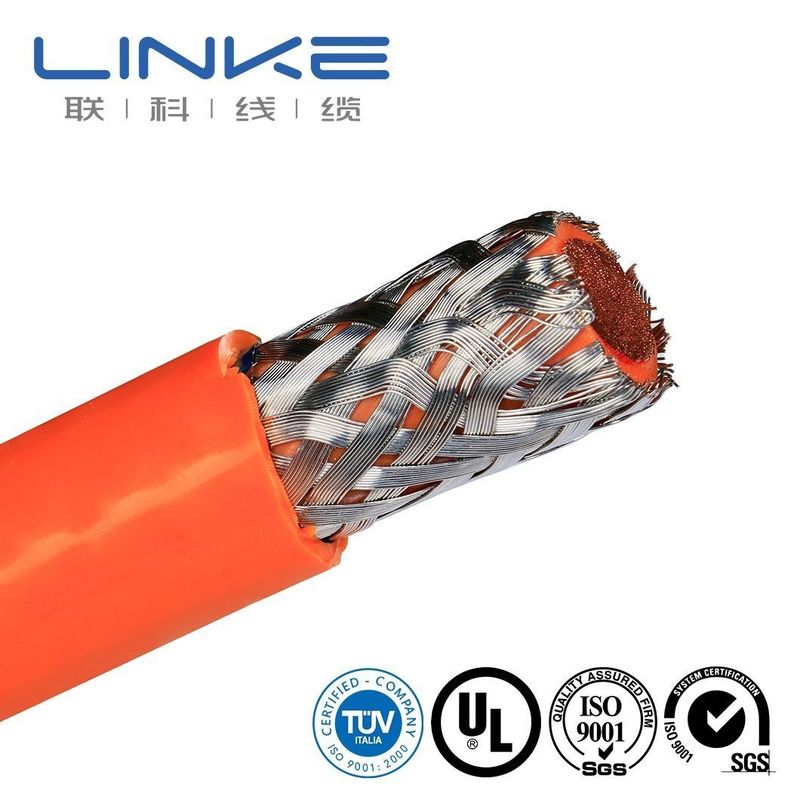

16A 32A Τύπος 2 Ηλεκτρικό όχημα EV καλώδιο φόρτισης με Tuv & UL
Πρότυπο αναφοράς: UL 2263
UL Νο .:E364879
|
Κατασκευή |
Χαρακτηριστικά |
|
1.Conductor |
Χαρακτηρισμένη θερμοκρασία:-50 ℃～ 105 ℃ |
|
Υλικό: Γυαλιστής χαλκός |
Ονομαστική τάση: 1000V |
|
2. Μοθεία |
Αντίσταση αγωγού (στους 20 ° C): 8AWG≤2.23Ω/km, 10AWG≤3.51Ω/km, 16AWG≤14.1Ω/km;Η μέθοδος δοκιμής συμμορφώνεται με το UL 2556 |
|
Υλικό: TPE |
15°C Αντίσταση μόνωσης C:8AWG≥34Ω.m, 10AWG≥34Ω.m, 16AWG≥45Ω.m;Η μέθοδος δοκιμής συμμορφώνεται με το UL 2556 |
|
ντοολόορ: Μαύρο, κόκκινο, πράσινο/κίτρινο ή άλλο |
Διευθυντική τάση:4.0kVΚηλίδα/1 λεπτά(8AWG), 3.0KV AC/1 λεπτά(10AWG), 2.0KV AC/1 λεπτά(16AWG). Χωρίς βλάβη.Η μέθοδος δοκιμής συμμορφώνεται με το UL 2556 |
|
3.filler |
Ακτίνα κάμψης ελάχιστο: ≥6ο. |
|
Υλικό: Βαμβάκι νήματα |
Hot Shock: 150 ℃/1h ΜΕΘΟΔΟΙ ΔΟΚΙΜΑΣΤΙΚΑ ΣΥΜΒΟΥΛΕΣ ΣΥΜΒΟΥΛΕΣ ΜΕ ΤΟ UL 2556 |
|
4. κάνα |
Δοκιμή φλόγας:FT1.Η μέθοδος δοκιμής συμμορφώνεται με το UL 2556 |
|
Υλικό: Μη υφασμένα υφάσματα |
Τμήμα εφελκυσμού μόνωσης:Πριν γήρανση 5.5MPa; μετά τη γήρανση(136°C/168h) ≥75%πρωτότυπο.Η μέθοδος δοκιμής συμμορφώνεται με το UL 2556 |
|
5. |
Επιμήκυνση μόνωσης:Πριν γήρανση200%; μετά τη γήρανση(136°C/168h) ≥75%πρωτότυπο.Η μέθοδος δοκιμής συμμορφώνεται με το UL 2556 |
|
Υλικό: TPE |
Δύναμη εφελκυσμού σακάκι:Πριν γήρανση 8.3mpa; μετά τη γήρανση(136°C/168h) ≥75%πρωτότυπο.Η μέθοδος δοκιμής συμμορφώνεται με το UL 2556 |
|
Χρώμα: Μαύρο ή πορτοκαλί |
Επιμήκυνση σακάκι:Πριν γήρανση200%; μετά τη γήρανση(136°C/168h) ≥75%πρωτότυπο.Η μέθοδος δοκιμής συμμορφώνεται με το UL 2556 |
|
|
Δοκιμή κρύου κάμψης:-40°C/4H, χωρίς ρωγμές.Η μέθοδος δοκιμής συμμορφώνεται με το UL 2556 |
|
|
Δοκιμή καυτού σοκ:150°C/1H, χωρίς ρωγμές.Η μέθοδος δοκιμής συμμορφώνεται με το UL 2556 |
|
Τύπος |
Μέγεθος κύριων γραμμών & Ε |
Μέγεθος γραμμών σήματος |
Επιτρεπτή ampacity@20°C Ambient Ref. |
Πάνω από διάμετρο αναφ. mm |
|
EVC 1001 |
10AGW/2+10AGW |
22AGW (20AGW/18AGW/16AGW) 0-6 |
32α |
12,0 ± 0,5 |
|
EVC 1002 |
9AGW/2+10AGW |
40α |
13,8 ± 0,5 |
|
|
EVC 1003 |
8AGW/2+10AGW |
48α |
15,0 ± 0,5 |
|
|
EVC 1004 |
6AGW/2+8AGW |
80α |
18,9 ± 0,5 |
|
|
EVC 1005 |
3AGW/4+12AGW (14AGW/10AGW) |
18AGW (20AGW/22AGW) 0-8 |
170Α (200Α) |
28,3 ± 1,0 |
|
EVC 1006 |
2AGW/4+12AGW (14AGW/10AGW) |
200Α (250Α) |
31,0 ± 1,0 |
|
|
EVC 1007 |
1/0AGW/4+12AGW (14AGW/10AGW) |
300A-350A |
36,5 ± 1,0 |
|
|
EVC 1008 |
4AGW/2+14AGW |
120α |
21,0 ± 1,0 |
|
|
EVC 1009 |
1AGW/4+14AGW |
|
250Α (300Α) |
34,0 ± 1,0 |

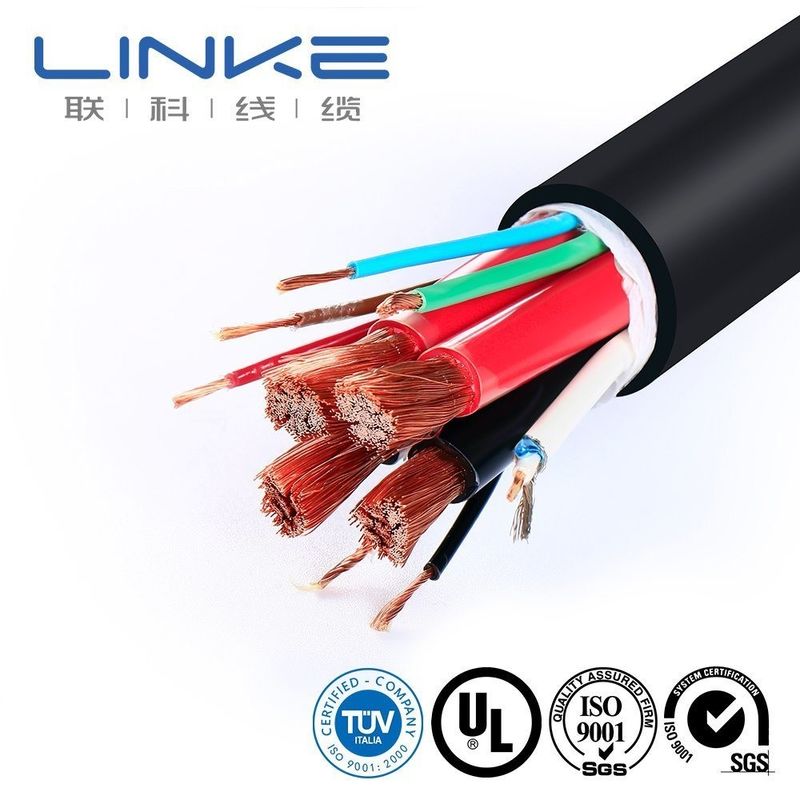

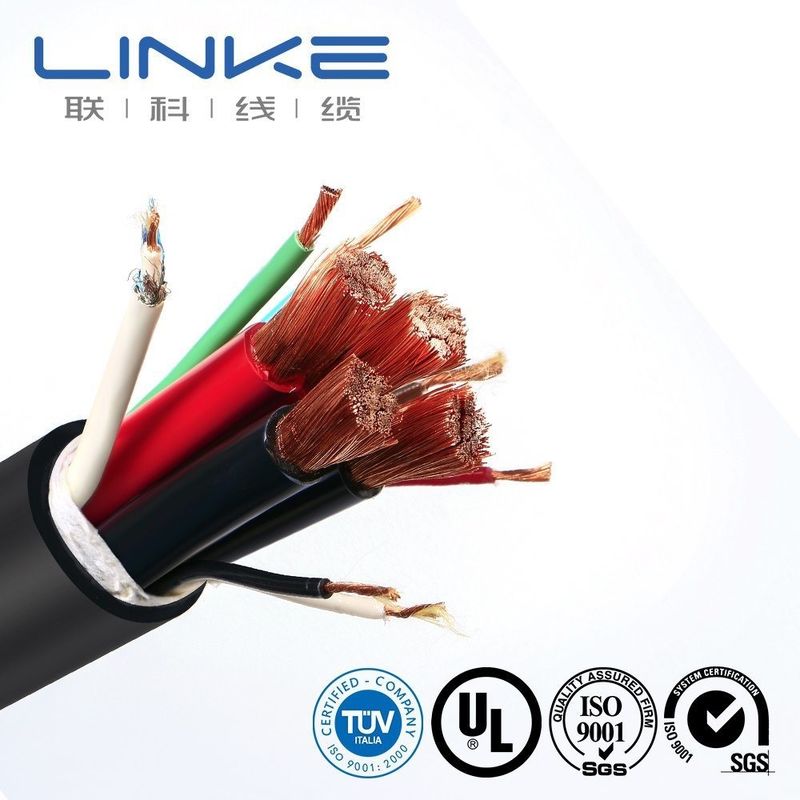

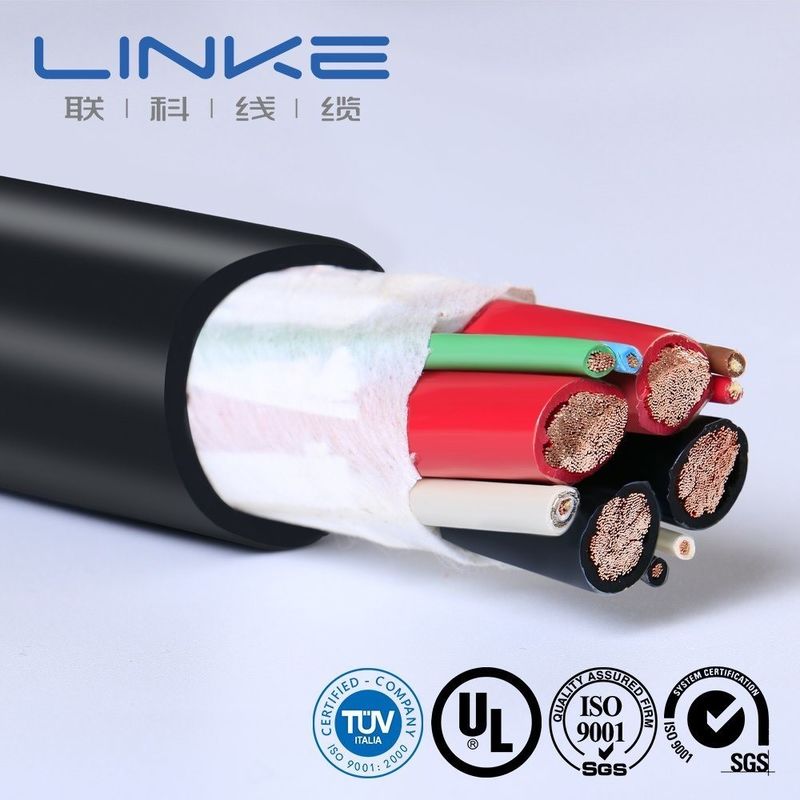

UL 2263 EV καλώδιο φόρτισης (κατάλληλο για CCS1)
Πρότυπο αναφοράς: UL 2263
UL Νο .:E364879
| Κατασκευή | Χαρακτηριστικά |
| 1.Conductor | Χαρακτηρισμένη θερμοκρασία: -40 ℃～ 105 ℃ |
| Υλικό: Γυαλιστής χαλκός | Ονομαστική τάση: 300V ； 600V ή 1000V |
| 2. Μοθεία | Δοκιμή φλόγας: Η μέθοδος δοκιμής VW-1 συμμορφώνεται με το UL 2556 |
| Υλικό: TPE | Min: Radius κάμψης: ≥6*OD |
| Χρώμα: μαύρο, κόκκινο, πράσινο/κίτρινο ή άλλο | Διευθυντική τάση: 1.5kVAC/1min. Χωρίς μέθοδο δοκιμής διάσπασης συμμορφώνεται με το UL 2556 |
| 3.filler | Ψυχρή κάμψη: -40 ℃/4h ΜΕΘΟΔΟΙ ΔΟΚΙΜΑΣΙΑΣ ΣΥΜΒΟΥΛΕΣ ΣΥΜΒΟΥΛΕΣ ΜΕ ΤΟ UL 2556 |
| Υλικό: Βαμβάκι νήματα | Hot Shock: 150 ℃/1h ΜΕΘΟΔΟΙ ΔΟΚΙΜΑΣΤΙΚΑ ΣΥΜΒΟΥΛΕΣ ΣΥΜΒΟΥΛΕΣ ΜΕ ΤΟ UL 2556 |
| 4. κάνα | Αντίσταση πετρελαίου: IRM902, 60 ℃/168h εφελκυσμό και επιμήκυνση ≥70% ανύπαντρη αξία |
| Υλικό: Μη υφασμένα υφάσματα | Αντίσταση συντριβής: S≤12AWG 4.45kN, 12AWG ＜ S≤2AWG, 11.1KN, 2AWG ＜ S 15.6KNKN |
| 5. | Αντίσταση καιρού: 720hin Ένα Weathetometer Arc Xenon, χωρίς ρωγμές |
| Υλικό: TPE | Περιβαλλοντικές απαιτήσεις: Συμβατό με το ROHS |
| Χρώμα: Μαύρο ή πορτοκαλί (προσαρμόσιμο) |
| Τύπος | Μέγεθος | Ο αγωγός έσπασε OD MM Ref. | Μέγιστο. Αντίσταση αγωγού MΩ/m@20 ℃ | Επιτρεπτική Ampacity@20 ℃ ambient ref. | Πάνω από διάμετρο αναφ. mm | Συσκευασία m/reel (ref.) |
| 600V ή 1000V EVE (TPE) | 3 × 16AWG | 1.5/1.2 | 14.1 | 12α | 10,8 ± 0,5 | 1000m/700# |
| 3 × 14awg | 1.9/1.2 | 8.88 | 16α | 11,8 ± 0,5 | 800m/700# | |
| 3 × 12AWG | 2.4/1.2 | 5.58 | 23α | 14,3 ± 0,5 | 500m/700# | |
| 3 × 10awg | 3.0/1.2 | 3.51 | 32α | 15,6 ± 0,5 | 500m/700# | |
| 2 × 8AWG+10AWG | 4.3/3.0 | 2.23/3.51 | 46α | 20,9 ± 0,8 | 500m/950# | |
| 2 × 6AWG+8AWG | 5.4/4.3 | 1.40/2.23 | 63α | 23,4 ± 0,8 | 400m/950# | |
| 3 × 16AWG+1 × 18AWG | 1.5/1.2 | 14.1/22.4 | 12α | 11,4 ± 0,5 | 800m/700# | |
| 3 × 14AWG+1 × 18AWG | 1.9/1.2 | 8.88/22.4 | 16α | 13,5 ± 0,5 | 500m/700# | |
| 3 × 12AWG+1 × 18AWG | 2.4/1.2 | 5.58/22.4 | 23α | 14,5 ± 0,5 | 500m/700# | |
| 3 × 10AWG+1 × 18AWG | 3.0/1.2 | 3.51/22.4 | 32α | 15,8 ± 0,6 | 500m/700# | |
| 2 × 8AWG+10AWG+18AWG | 4.3/3.0 | 2.23/3.51/22.4 | 46α | 20,9 ± 0,8 | 500m/950# | |
| 2 × 6AWG+8AWG+18AWG | 5.4/4.3 | 1.40/2.23/22.4 | 63α | 23,4 ± 0,8 | 400m/950# | |
| 2 × 4AWG+6AWG+18AWG | 6.6/5.4 | 0.882/1.4/22.4 | 75α | 27,0 ± 0,9 | 300m/950# | |
| 3 × 16AWG+2 × 18AWG | 1.5/1.2 | 3.51/22.4 | 12α | 12,2 ± 0,5 | 500m/700# | |
| 3 × 14AWG+2 × 18AWG | 1.9/1.2 | 8.88/22.4 | 16α | 14,1 ± 0,5 | 500m/700# | |
| 3 × 12AWG+2 × 18AWG | 2.4/1.2 | 5.58/22.4 | 23α | 15,1 ± 0,6 | 500m/700# | |
| 3 × 10AWG+2 × 18AWG | 3.0/1.2 | 3.51/22.4 | 32α | 15,8 ± 0,6 | 500m/700# | |
| 2 × 8AWG+10AWG+2 × 18AWG | 4.3/3.0 | 2.23/3.51 | 46α | 20,9 ± 0,8 | 500m/950# | |
| 2 × 6AWG+8AWG+2 × 18AWG | 5.4/4.3 | 1.40/2.23 | 63α | 23,4 ± 0,8 | 400m/950# | |
| 2 × 4AWG+6AWG+2 × 18AWG | 6.6/5.4 | 0.882/1.4 | 75α | 27,0 ± 0,9 | 300m/950# | |
| 2 × 2AWG+4AWG+2 × 18AWG | 8.2/6.6 | 0,555/0,882 | 100α | 30,5 ± 1,0 | 400m/1200# | |
| 2 × 1/0AWG+2AWG+4 × 16AGW | 10.5/8.2 | 0,349/0,555 | 200α | 38.0 ± 1.0 | 250m/1200# | |
|
2 × 3/0awg+1/0awg (2 × 3/0awg+4awg+6x18awg)
3/0AWG Γραμμή εδάφους Ελάχιστο 4AWG
|
13.05/10.5 | 0,219/0,349 | 260α | 45,0 ± 1,0 | 150m/1200# | |
| 4x1-0awg+4awg+6x18awg | 10.4/6.5 | 0.351/0.882/23.6 | 300Α/350Α | 45,7 ± 1,2 | 150m/1200# | |
| 300V Evje (TPE) | 3 × 16AWG | 1.5/1.2 | 3.51/22.4 | 12α | 9,5 ± 0,3 | 1200m/700# |
| 3 × 14awg | 1.9/1.2 | 8.88/22.4 | 16α | 10,2 ± 0,5 | 1000m/700# | |
| 3 × 12AWG | 2.4/1.2 | 5.58/22.4 | 23α | 11,4 ± 0,5 | 800m/700# | |
| 3 × 16AWG+1 × 18AWG | 1.5/1.2 | 3.51/22.4 | 12α | 10,5 ± 0,5 | 1000m/700# | |
| 3 × 14AWG+1 × 18AWG | 1.9/1.2 | 8.88/22.4 | 16α | 11,1 ± 0,5 | 80m/700# | |
| 3 × 12AWG+1 × 18AWG | 2.4/1.2 | 5.58/22.4 | 23α | 12,2 ± 0,5 | 500m/700# | |
| 3 × 16AWG+2 × 18AWG | 1.5/1.2 | 3.51/22.4 | 12α | 11,3 ± 0,5 | 800m/700# | |
| 3 × 14AWG+2 × 18AWG | 1.9/1.2 | 8.88/22.4 | 16α | 12,0 ± 0,5 | 800m/700# | |
| 3 × 12AWG+2 × 18AWG | 2.4/1.2 | 5.58/22.4 | 23α | 13,1 ± 0,5 | 500m/700# | |
| Ο αριθμός των καλωδίων σήματος μπορεί να είναι 0 ~ 6, ή περισσότερο, οι προδιαγραφές αγωγού σύρματος σήματος μπορεί να είναι 16AWG, 18AWG, 20AWG, 22AWG. | ||||||
Οι παραπάνω προδιαγραφές, μεγέθη και δομές μπορεί να αλλάξουν λόγω τεχνολογικής προόδου. Παρόμοιες προδιαγραφές μπορούν να σχεδιαστούν και να κατασκευαστούν ανάλογα με τις ανάγκες των πελατών.
Ο κατασκευαστής καλωδίων και καλωδίων Linke Cable Technology Co., Ltd είναι ένας κορυφαίος προμηθευτής καλωδίων στην Κίνα. Στο παρελθόν πάνω από 10 χρόνια,
Το Linke Cable επικεντρώνεται στην Ε & Α, την παραγωγή και την εμπορία καλωδίων και καλωδίων. Το Linke παρέχει διάφορα καλώδια και έθιμο
καλωδιακές λύσεις για όλο τον κόσμο. Είμαστε εξειδικευμένοι σε καλώδιο φόρτισης EV, ιατρικό καλώδιο, καλώδιο σιλικόνης, καλώδιο ελατηρίου,
Πλεκτό καλώδιο, καλώδιο ρυμουλκού, καλώδιο UL, καλώδιο αυτοκινήτων κ.λπ.
Στο Linke Cable, πιστεύουμε ότι υπάρχει ένας καλύτερος τρόπος για να φέρετε καλύτερα καλώδια στην αγορά. Χρησιμοποιούμε μια προσέγγιση μηχανικού προς μηχανικό
να αναπτύξουν καλύτερα καλώδια για τους πελάτες και να βελτιώσουν την ποιότητα της ζωής κάποιου.
Εκθεση:
Εμείς παρελθόν UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269
(Ενιαίος αγωγός, θερμοπλαστική μόνωση)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835,
UL20276, UL20549, UL21198,2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 και ISO13485, TS16949
Υλικό καλωδίωσης CNR-συσκευών,
Εξαιρετική μονωμένη PVC μονή, ονομασμένη 105 ° C, 1000V, classi, groupa, b, ή ab, ft1 και/ή ft2.
Εξαιρετικό καλώδιο μη ενσωματωμένου σακάκι PVC, με ονομασία 105 "C, 1000V, κατηγορία Ι, κατηγορία ή κατηγορία I/IL, Ομάδα Α, Β ή ΑΒ, FT1 και/ή FT2.
Εξαιρεθεί μη ενσωματωμένο καλώδιο TPU, με ονομασία 80 "C, 300V, κατηγορία Ι, κατηγορία ή κατηγορία I/IL, Ομάδα Α, Β ή ΑΒ, FT1 και/ή FT2
1. ΕΝΑΕΣΩ Κατασκευαστής ή εμπορική εταιρεία;
Είμαστε επαγγελματίας κατασκευαστής. Μπορούμε να ελέγξουμε την παραγγελία σας από την πρώτη αρχή μέχρι την τελευταία.
Καλώς ήλθατε να μας επισκεφθείτε. Θα σας παραλάβουμε στο Shenzhen.
2. Πώς μπορώ να λάβω δείγμα για να δοκιμάσω την ποιότητά σας;
Τα δείγματα είναι δωρεάν για εσάς. Οι νέοι πελάτες αναμένεται να πληρώσουν για το κόστος ταχυμεταφορών.
3. Ποια είναι η ελάχιστη ποσότητα παραγγελίας σας;
Κανονικά 100μ. Ωστόσο, το καλώδιο είναι πολύ βαρύ.
Καλύτερα να παραγγείλετε μια κατάλληλη ποσότητα για να αποφύγετε το υψηλό φορτίο.
Η μεταφορά της θάλασσας είναι η καλύτερη επιλογή.
4. Μπορώ να λάβω έκπτωση;
Εξαρτάται από την ποσότητα σας, μπορούμε να κάνουμε μια έκπτωση και να προσφέρουμε το φορτίο. Παρακαλώ επικοινωνήστε μαζί μας.
5. Η εταιρεία σας δέχεται την παραγωγή OEM;
Ναι, θα μπορούσαμε να εκτυπώσουμε το όνομα της εταιρείας σας, θα προσαρμόσουμε ακόμη και την κάρτα ποιότητας για να προωθήσουμε την εταιρεία σας
