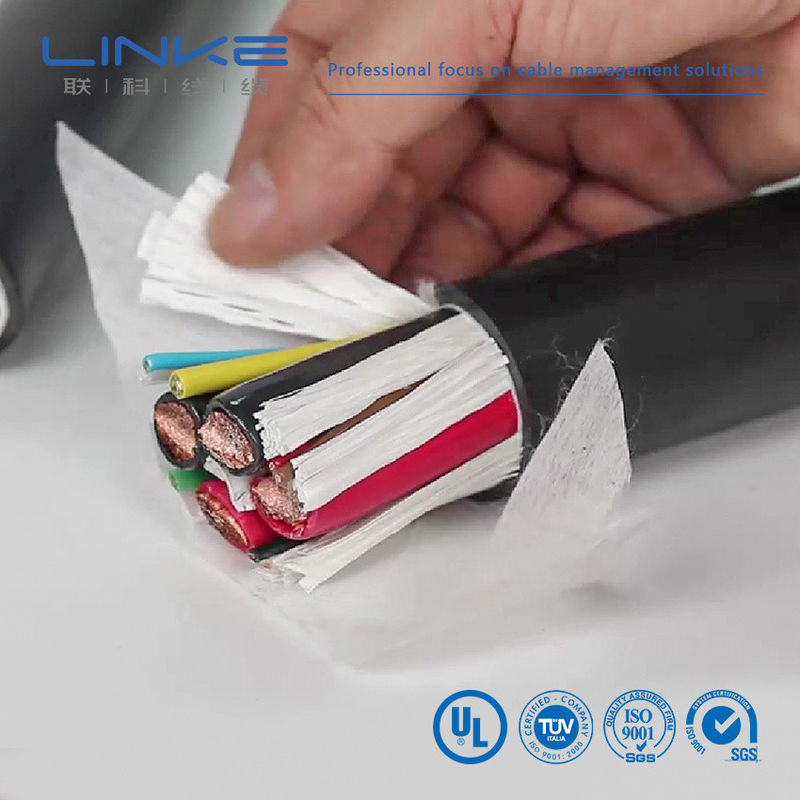

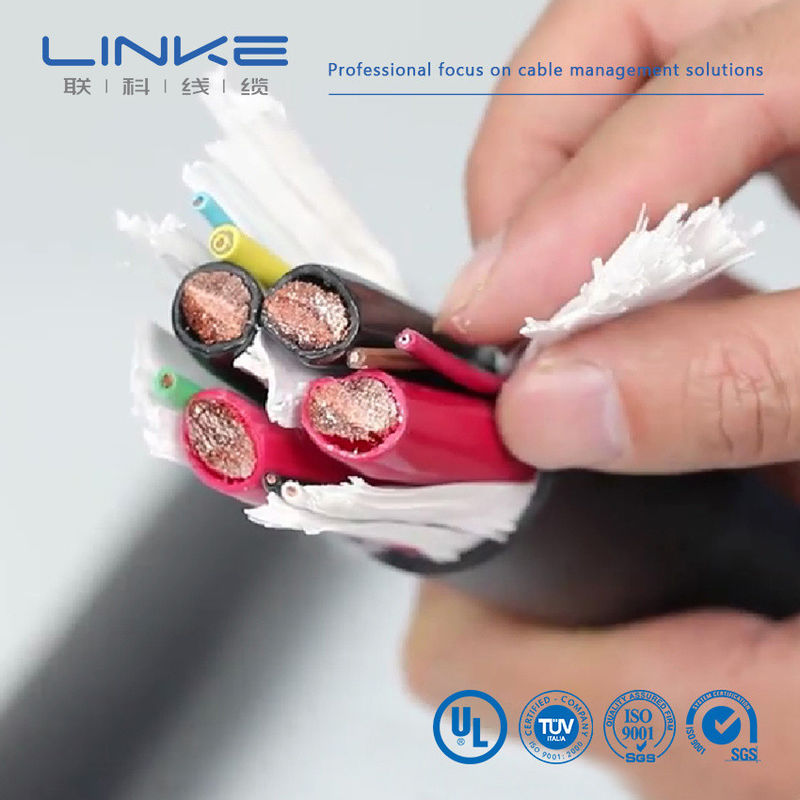

Κατασκευή:
αγωγός+μόνωση+γέμισμα+επένδυση+μη υφαντό
Χαρακτηριστικά:
- Αυτό το καλώδιο χρησιμοποιείται για εξοπλισμό φόρτισης ηλεκτρικών οχημάτων και θύρα φόρτισης, ή για συστήματα ελέγχου κορεσμού φόρτισης, προειδοποίησης ασφαλείας και άλλες λειτουργίες μεταφοράς σήματος ελέγχου φόρτισης και εκφόρτισης του οχήματος.
- Αντοχή σε Κάμψη: έχει την τάση να μην κάμπτεται εύκολα
- Αντι-ΗΜΕ: αντι-ηλεκτρομαγνητική παρεμβολή
- Μηδενικό Αλογόνο: ασφαλές, χωρίς αλογόνο
- Αντοχή σε Λάδι: μπορεί να αντέξει το λάδι από το να λεκιάσει ή να κολλήσει στη συσκευή
- Αντοχή στην Τριβή: το υλικό του προϊόντος έχει υψηλή σκληρότητα και μπορεί να αντέξει γρατζουνιές από τραχιά αντικείμενα
- Φόρτιση Χαμηλής Ταχύτητας: Ο αντίκτυπος στην μπαταρία είναι σχετικά μικρός, αλλά χρονοβόρος.
- Θερμοκρασία:-40℃~+90℃
| ΗΛΕΚΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ |
ΦΥΣΙΚΕΣ ΙΔΙΟΤΗΤΕΣ |
| Ονομαστική τάση:DC 1000V |
Αντοχή σε εφελκυσμό:≥20MPa |
Δοκιμή πίεσης σε υψηλή θερμοκρασία:≤50% |
| Ονομαστική θερμοκρασία:Επένδυση -40~90℃ |
Επιμήκυνση:≥300% |
Δοκιμή θερμικού σοκ:Χωρίς ρωγμές |
| Μόνωση -40~125℃ |
Συνθήκη γήρανσης:110±1℃×168h |
Δοκιμή συμβατότητας:GB/T 33594 |
| Μέγ. αντίσταση αγωγού (20℃): |
Ποσοστό αρχικής αντοχής σε εφελκυσμό:≤±30% |
Δοκιμή αντίστασης συμπίεσης:GB/T 33594 |
| A:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km |
Ποσοστό αρχικής επιμήκυνσης:≤±30% |
Δοκιμή κάμψης:GB/T 33594 |
| Αντοχή μόνωσης σε τάση (Πυρήνας A&B,10m): |
Δοκιμή φλόγας:GB/T 18380.12-2008 |
Ελάχ. ακτίνα κάμψης:6*OD |
| AC 2.5kV/5min, ρεύμα διαρροής ≤5mA |
Δοκιμή τεχνητής γήρανσης:GB/T 33594 |
Αντοχή στην τριβή:≥2000 κύκλοι |
| Αντοχή ολοκληρωμένου καλωδίου σε τάση (Πυρήνας A προς A&B,10m): |
Δοκιμή πρόσκρουσης σε χαμηλή θερμοκρασία:-40℃×16H, Χωρίς ρωγμές |
Αντοχή σε χημικά:GB/T 33594 |
| AC 3.5kV/15min, ρεύμα διαρροής ≤5mA |
Χημική πίεση οξύ: N-Οξαλικό διάλυμα αλκαλίου, N-διάλυμα υδροξειδίου του νατρίου:GB/T 33594 |
| Ελάχ. αντίσταση μόνωσης (20℃, Πυρήνας A προς A&B):500MΩ.km |
Κύλιση οχήματος:Οι απαιτήσεις και οι μέθοδοι δοκιμής πρέπει να είναι σύμφωνες με το GB/T 20234.1-2015 7.21 |
| Δομή |
| Αρ. |
αγωγός mm2 |
μόνωση |
Αντίσταση αγωγού 20℃ (Ω/KM) |
| αγωγός mm2 |
Δομή (N/mm) |
Διάμετρος αγωγού (mm) |
Αγωγός |
Πάχος (mm) |
ΥΛΙΚΟ |
εξωτερική διάμετρος μόνωσης (mm) |
| EV-YJ |
1.5 |
48/0.20 |
1.60 |
χαλκός |
0.6 |
σιλικόνη |
2.90±0.15 |
≤12.7 |
| EV-YJ |
2.5 |
80/0.20 |
2.06 |
χαλκός |
0.7 |
σιλικόνη |
3.50±0.15 |
≤7.60 |
| EV-YJ |
4 |
128/0.20 |
2.62 |
χαλκός |
0.8 |
σιλικόνη |
4.30±0.15 |
≤4.71 |
| EV-YJ |
6 |
196/0.20 |
3.50 |
χαλκός |
0.8 |
σιλικόνη |
5.10±0.20 |
≤3.14 |
| EV-YJ |
10 |
322/0.20 |
4.50 |
χαλκός |
1.00 |
σιλικόνη |
6.70±0.20 |
≤1.82 |
| EV-YJ |
16 |
513/0.20 |
5.70 |
χαλκός |
1.10 |
σιλικόνη |
8.00±0.30 |
≤1.16 |
| EV-YJ |
25 |
798/0.20 |
7.10 |
χαλκός |
1.3 |
σιλικόνη |
9.80±0.30 |
≤0.743 |
| EV-YJ |
35 |
1121/0.20 |
8.50 |
χαλκός |
1.3 |
σιλικόνη |
11.40±0.30 |
≤0.527 |
| EV-YJ |
50 |
1596/0.20 |
10.10 |
χαλκός |
1.50 |
σιλικόνη |
13.50±0.30 |
≤0.368 |
| EV-YJ |
70 |
2242/0.20 |
12.10 |
χαλκός |
1.50 |
σιλικόνη |
15.50±0.40 |
≤0.259 |
| EV-YJ |
95 |
3034/0.20 |
14.10 |
χαλκός |
1.50 |
σιλικόνη |
17.50±0.50 |
≤0.196 |
2, Χαμηλό ιξώδες εμφάνισης
| Μάρκα |
LINKE |
Διατομή (mm²) |
0.01-500mm² |
| Μέγεθος καλωδίου (AWG) |
[π.χ., 24AWG, 28AWG] |
Αγωγός |
Επικασσιτερωμένος χαλκός / γυμνός χαλκός, βάσει απαιτήσεων πελάτη |
| Υλικό μόνωσης |
PVC/TPU/Σιλικόνη/PE/PP/XLPE/Νάιλον/άλλο |
Υλικό επένδυσης |
[PVC/PU/Λάστιχο/Πλέγμα/κ.λπ.] |
| Πιστοποιήσεις |
RoHS/REACH/UL/CE/IP68/κ.λπ. |
Προσαρμοσμένο Μήκος |
[π.χ., 1m, 3ft, 5m ±5% ανοχή] |
| Τύπος Καλωδίου |
[Ιατρικό/Τροφοδοσίας/Ήχου/Ομοαξονικό/Ηλεκτρικό/Αυτοκίνητο/Αποθήκευση Ενέργειας//κ.λπ.] |
Θωράκιση |
[Θωρακισμένο/Μη θωρακισμένο/Πλεκτό] |
| Αντίσταση |
[π.χ., 75Ω (για ομοαξονικά καλώδια)] |
Εκτύπωση/Λογότυπο |
[Κείμενο/Ετικέτα/Λογότυπο, μέγ. 20 χαρακτήρες] |
| Ακτίνα Κάμψης |
[π.χ., ≥5× διάμετρος καλωδίου] |
Ονομαστικό ρεύμα |
[π.χ., 5A] |
| Ονομαστική τάση |
[π.χ., 30V AC/DC] |
Υλικό Συνδετήρων |
[Επιχρυσωμένο/Επιμεταλλωμένο με νικέλιο/Ορείχαλκος/κ.λπ.] |
| Συνδετήρες |
[π.χ., USB Type-C, 3.5mm Jack, RJ45] |
Επένδυση |
XLPE ή PE ή PVC ΛΑΣΤΙΧΟ |
| Χρόνος Παράδοσης |
7-14 ημέρες μετά την επιβεβαίωση της παραγγελίας |
Χρώματα |
[Μαύρο/Λευκό/Κόκκινο/Προσαρμοσμένο Pantone/κ.λπ.] |
| θερμοκρασία |
Μείον 70℃ έως 350℃ (-70℃ ~ 350℃) |
Συσκευασία |
Ρολό/κουτί/πλάκα/Προσαρμοσμένο |
| Υποστηρικτικές Υπηρεσίες |
multicolumn {3}{l}{προσαρμοσμένο καλώδιο, ολοκληρωμένες λύσεις, συμπεριλαμβανομένης ακριβούς κοπής, πρεσαρίσματος και εγκατάστασης ακροδεκτών (προσδιορίστε υλικό, π.χ., χαλκός/επιμεταλλωμένο με νικέλιο) |
Ανεξάρτητο Εργαστήριο • Πλήρης Εξοπλισμός Δοκιμών • Πλήρης Έλεγχος Ποιότητας
Δοκιμάζουμε κάθε προϊόν με αυστηρά πρότυπα για να διασφαλίσουμε ανώτερη ποιότητα και αξιόπιστη απόδοση.
| Αρ. |
Στοιχείο Δοκιμής |
Συνθήκη Δοκιμής |
Απαίτηση Δοκιμής |
Δεδομένα Δοκιμής |
Αποτέλεσμα |
| 1 |
Επιθεώρηση Δομής |
1. Συμμόρφωση με τον πίνακα μεγεθών καλωδίου 2. Ελάχιστο πάχος ≥ 80% του μέσου πάχους |
Συμμόρφωση με τον πίνακα μεγεθών καλωδίου |
Ανατρέξτε στην καταγραφή δοκιμής |
Επιτυχία |
| 2 |
Θερμικός Σοκ |
Τυλίξτε το δείγμα σε σιδερένια ράβδο καθορισμένου μεγέθους, τοποθετήστε το σε φούρνο γήρανσης στην καθορισμένη θερμοκρασία για 1 ώρα, ψύξτε το δείγμα σε θερμοκρασία δωματίου για τουλάχιστον 30 λεπτά, στη συνέχεια παρατηρήστε το δείγμα |
Χωρίς ρωγμές στην επιφάνεια του δείγματος |
Χωρίς ρωγμές |
Επιτυχία |
| 3 |
Θερμική Παραμόρφωση |
1. Μετρήστε το πάχος του δείγματος (σημειώστε τη θέση μέτρησης) 2. Τοποθετήστε το δείγμα και το εξάρτημα δοκιμής σε φούρνο γήρανσης για προθέρμανση στην καθορισμένη θερμοκρασία για 1 ώρα 3. Τοποθετήστε το δείγμα κάτω από τη στήλη πίεσης του εξαρτήματος δοκιμής για 1 ώρα 4. Επαναμετρήστε το πάχος του δείγματος στην ίδια θέση |
1. Το δείγμα δεν πρέπει να ραγίζει από τη στήλη πίεσης ή να εκθέτει τον αγωγό 2. Μείωση πάχους ≤ 50% |
Ανατρέξτε στην καταγραφή δοκιμής |
Επιτυχία |
| 4 |
FT2 |
Εφαρμόστε μια τυπική φλόγα σε ύψος 125mm μία φορά |
1. Η φλόγα δεν πρέπει να διαδίδεται κατά μήκος του 2. Η φλόγα δεν πρέπει να εξαπλώνεται σε κοντινά εύφλεκτα υλικά |
Ανατρέξτε στην καταγραφή δοκιμής |
Επιτυχία |
| 5 |
Γήρανση |
1. Πάρτε πέντε τμήματα επένδυσης μήκους 200mm 2. Τοποθετήστε τα δείγματα σε φούρνο γήρανσης στους 158℃ για 168 ώρες 3. Αφού αφαιρέσετε τα δείγματα, τοποθετήστε τα σε θερμοκρασία δωματίου 23±5℃ για 16 ώρες, στη συνέχεια δοκιμάστε την επιμήκυνση σε θραύση και την αντοχή σε εφελκυσμό |
1. Επιμήκυνση πριν τη γήρανση ≥ 300%, επιμήκυνση μετά τη γήρανση ≥ 80% της πριν τη γήρανση 2. Αντοχή σε εφελκυσμό πριν τη γήρανση > 1.41kg/mm², αντοχή σε εφελκυσμό μετά τη γήρανση ≥ 80% της πριν τη γήρανση |
Ανατρέξτε στην καταγραφή δοκιμής |
Επιτυχία |
| 6 |
Κρύα Κάμψη |
Αποθηκεύστε το δείγμα σε κουτί χαμηλής θερμοκρασίας στην καθορισμένη θερμοκρασία για 4 ώρες, τυλίξτε το δείγμα σε σιδερένια ράβδο καθορισμένου μεγέθους με καθορισμένες στροφές, ολοκληρώστε το τύλιγμα εντός 30 δευτερολέπτων αφού αφαιρεθεί το δείγμα από το κουτί χαμηλής θερμοκρασίας |
Χωρίς ρωγμές στην επιφάνεια του δείγματος |
Χωρίς ρωγμές |
Επιτυχία |
| 7 |
Αντίσταση Αγωγού |
Μετρήστε την αντίσταση ενός μέτρου πυρήνα αγωγού με μετρητή αντίστασης DC |
Στους 20℃, αντίσταση 8AWG ≤ 2.23Ω/km |
Ανατρέξτε στην καταγραφή δοκιμής |
Επιτυχία |
Η Linke cable technology (DongGuan) Co. Ltd. επικεντρώνεται στην Ε&Α και
παρέχει επαγγελματικές λύσεις για καλώδια και σύρματα, ειδικά για
πελάτες διαφόρων βιομηχανιών. Περιλαμβάνει:
Καλώδιο ανθρωποειδούς ρομπότ,
Καλώδιο τροφοδοσίας/δεδομένων AI,
Καλώδιο ημιαγωγών/βιομηχανικό αυτοματοποιημένο καλώδιο,
Καλώδιο αισθητήρα,
Καλώδιο νέας ενέργειας,
Καλώδιο ιατρικής αισθητικής,
Καλώδιο UL,
Η Linke Cable διαθέτει ποικίλες δυνατότητες ανάπτυξης προϊόντων και τεχνικές δυνατότητες για την υποστήριξη ποικίλων
αναγκών πελατών. Έχουμε λάβει τις ακόλουθες εγκρίσεις προϊόντων: UL 758, CCC, RoHs, REACH, CE; Έχουμε
λάβει τα ακόλουθα συστήματα διαχείρισης ποιότητας: ISO 9001-2015 (Όλα τα προϊόντα); ISO 13485
(Ιατρικές συσκευές και όργανα), IATF 16949 (Αυτοκινητοβιομηχανία)
Κατασκευαστής καλωδίων και συρμάτων Η Linke Cable Technology Co., Ltd είναι κορυφαίος προμηθευτής καλωδίων στην Κίνα. Τα τελευταία πάνω από 10 χρόνια,
η Linke Cable επικεντρώνεται στην Ε&Α, παραγωγή και εμπορία καλωδίων και συρμάτων. Η Linke παρέχει διάφορα καλώδια & προσαρμοσμένες
λύσεις καλωδίων για όλο τον κόσμο. Ειδικευόμαστε σε καλώδια φόρτισης EV, ιατρικά καλώδια, καλώδια σιλικόνης, καλώδια ελατηρίου,
πλεγμένα καλώδια, καλώδια towlobe, καλώδια UL, καλώδια αυτοκινήτων, κ.λπ.
Στην Linke cable, πιστεύουμε ότι υπάρχει καλύτερος τρόπος να φέρουμε καλύτερα καλώδια στην αγορά. Χρησιμοποιούμε μια προσέγγιση μηχανικός προς μηχανικό
για να αναπτύξουμε καλύτερα καλώδια για τους πελάτες και να βελτιώσουμε την ποιότητα της ζωής.
- Είστε κατασκευαστής ή εμπορική εταιρεία;
Είμαστε επαγγελματίας κατασκευαστής. Μπορούμε να ελέγξουμε την παραγγελία σας από την αρχή μέχρι το τέλος. Καλώς ήρθατε να μας επισκεφθείτε. Θα σας παραλάβουμε από τη Σενζέν.
- Πώς μπορώ να πάρω ένα δείγμα για να ελέγξω την ποιότητά σας;
Τα δείγματα είναι δωρεάν για εσάς. Οι νέοι πελάτες αναμένεται να πληρώσουν για το κόστος του courier.
- Ποια είναι η ελάχιστη ποσότητα παραγγελίας σας;
Κανονικά 100μ. Ωστόσο, το καλώδιο είναι πολύ βαρύ. Καλύτερα να παραγγείλετε μια κατάλληλη ποσότητα για να αποφύγετε το υψηλό φορτίο. Η θαλάσσια μεταφορά είναι η καλύτερη επιλογή.
- Μπορώ να πάρω έκπτωση;
Εξαρτάται από την ποσότητά σας, μπορούμε να κάνουμε έκπτωση και να αναλάβουμε το φορτίο. Παρακαλώ επικοινωνήστε μαζί μας.
- Η εταιρεία σας δέχεται παραγωγή OEM;
Ναι, θα μπορούσαμε να εκτυπώσουμε το όνομα της εταιρείας σας, ακόμη και να προσαρμόσουμε την κάρτα ποιότητας για να προωθήσουμε την εταιρεία σας
