Καλώδιο φόρτισης UL 40A 50A 3x8AWG+1x18AWG EV
Ηλεκτρολογικές Προδιαγραφές
- Ονομαστικό ρεύμα: 16A
- Τάση λειτουργίας: 250V AC
- Αντοχή μόνωσης: >1000MΩ
- Θερμική άνοδος θερμοκρασίας: <50Κ
- Αντοχή τάσης: 2000V
- Θερμοκρασία λειτουργίας: -30℃ έως +50℃
- Συμβατό με τα πρότυπα καλωδίων φορτιστή ηλεκτρικού οχήματος IEC 62196-2
Επισκόπηση προϊόντος

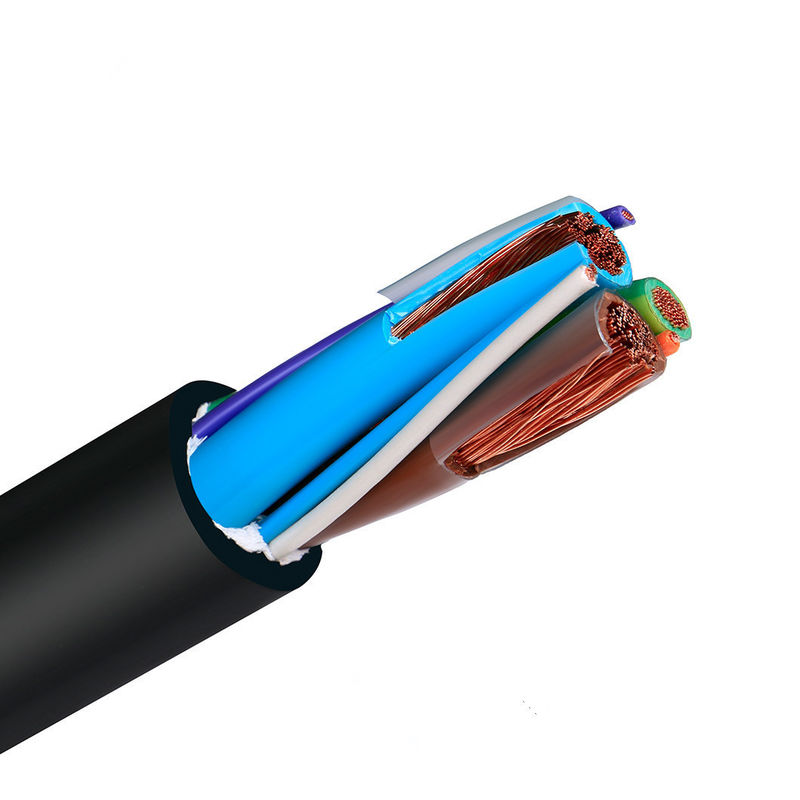

UL τυπικό μονοφασικό καλώδιο φόρτισης ηλεκτρικού οχήματος 32A 3*10AWG+1*18AWG
Το καλώδιο φόρτισης EV είναι ένα ευέλικτο καλώδιο που συνδέει ηλεκτρικά οχήματα με σταθμούς φόρτισης ή πρίζες ρεύματος. Διαθέτει χάλκινους αγωγούς υψηλής ποιότητας χωρίς οξυγόνο για εξαιρετική αγωγιμότητα, μονωτικό υλικό TPE που είναι μαλακό και ανθεκτικό και θήκη TPE υψηλής απόδοσης με αντοχή στις καιρικές συνθήκες, ανοχή σε υψηλή/χαμηλή θερμοκρασία και αντοχή στην τριβή. Το καλώδιο προσφέρει ανώτερη ευελιξία, ελαστικότητα, υψηλή ικανότητα κάμψης και διατηρεί την απόδοση σε χαμηλές θερμοκρασίες χωρίς σκλήρυνση.
Τεχνικές Προδιαγραφές
| Συστατικό |
Προδιαγραφές |
| Αγωγός |
Υλικό: Γυμνός χαλκός
Εκτιμώμενη θερμοκρασία: -40℃ έως 105℃
Ονομαστική τάση: 300V; 600V ή 1000V |
| Μόνωση |
Υλικό: TPE ή PVC
Χρώμα: Μαύρο, Λευκό, Πράσινο/Κίτρινο
Δοκιμή φλόγας: Μέθοδος δοκιμής VW-1 ανά UL 2556
Ελάχιστη ακτίνα κάμψης: ≥5*OD
Διηλεκτρική τάση: 1,5 kVac/1 λεπτό ανά UL 2556
Ψυχρή κάμψη: -40℃/4h χωρίς ρωγμή ανά UL 2556
Θερμικό σοκ: 150℃/1 ώρα χωρίς ρωγμή ανά UL 2556 |
| Πλήρωση |
Υλικό: σύρμα PP
Αντοχή λαδιού: IRM902, 60℃/168h επιμήκυνση εφελκυσμού ≥70% μη παλαιωμένη τιμή |
| Ταινία |
Υλικό: Μη υφαντό ύφασμα
Αντοχή σε θλίψη: S≤12AWG 4,45kN, 12AWG＜S≤2AWG 11,1kN, 2AWG＜S 15,6kN |
| Θήκη |
Υλικό: TPE ή PVC
Χρώμα: Μαύρο ή Πορτοκαλί
Αντοχή στις καιρικές συνθήκες: Δοκιμή λαμπτήρων τόξου xenon 720h, χωρίς ρωγμές
Περιβαλλοντική συμμόρφωση: RoHS 2.0 και REACH |
| Μάρκα |
ΣΥΝΔΕΣΜΟΣ |
Διατομή (mm²) |
0,01-500 mm² |
| Μετρητής σύρματος (AWG) |
[π.χ., 24AWG, 28AWG] |
Αγωγός |
Κονσερβοποιημένος χαλκός / γυμνός χαλκός, με βάση τις απαιτήσεις του πελάτη |
| Μονωτικό υλικό |
PVC/TPU/ Καουτσούκ σιλικόνης/PE/PP/XLPE/Nylon/άλλο |
Υλικό σακακιού |
[PVC/PU/Rubber/Braid/κ.λπ.] |
| Πιστοποιήσεις |
RoHS/REACH/UL/CE/IP68/κ.λπ |
Προσαρμοσμένο μήκος |
[π.χ., 1m, 3ft, 5m ±5% ανοχή] |
| Τύπος καλωδίου |
[Ιατρικά/Power/Audio/Coaxial/Electrical/Automotive/Αποθήκευση ενέργειας//κ.λπ.] |
Θωράκιση |
[Θωρακισμένη/Μη θωρακισμένη/Πλεξούδα ασπίδα] |
| Αντίσταση |
[π.χ. 75Ω (για ομοαξονικά καλώδια)] |
Εκτύπωση/Λογότυπο |
[Κείμενο/Ετικέτα/Λογότυπο, μέγ. 20 χαρακτήρες] |
| Bend Radius |
[π.χ. ≥5× διάμετρος καλωδίου] |
Τρέχουσα βαθμολογία |
[π.χ., 5A] |
| Εκτίμηση τάσης |
[π.χ. 30V AC/DC] |
Υλικό συνδετήρα |
[Επιχρυσωμένο/Ενικελωμένο/Ορείχαλκος/κ.λπ.] |
| Συνδέσεις |
[π.χ. USB Type-C, Jack 3,5mm, RJ45] |
Σακάκι |
ΛΑΣΤΙΧΟ XLPE ή PE ή PVC |
| Χρόνος Παράδοσης |
7-14 ημέρες μετά την επιβεβαίωση της παραγγελίας |
Χρωματιστά |
[Μαύρο/Λευκό/Κόκκινο/Προσαρμοσμένο Pantone/κ.λπ.] |
| θερμοκρασία |
Μείον-70℃ έως 350℃(-70℃ ~ 350℃) |
Πακέτο |
Ρολό/κουτί/πιάτο/Προσαρμοσμένο |
| Υπηρεσίες υποστήριξης |
πολυστήλη {3}{l}{προσαρμοσμένο καλώδιο, λύσεις από άκρο σε άκρο, συμπεριλαμβανομένης της ακριβούς κοπής, πτύχωσης και τοποθέτησης ωτίδων (προσδιορίστε το υλικό, π.χ. επιμεταλλωμένο με χαλκό/νικέλιο) |
|
|
Ανεξάρτητο Εργαστήριο•Πλήρης Εξοπλισμός Δοκιμών•Πλήρης Ποιοτικός Έλεγχος
Δοκιμάζουμε κάθε προϊόν με αυστηρά πρότυπα για να εξασφαλίσουμε ανώτερη ποιότητα και αξιόπιστη απόδοση.
|
Οχι.
|
Στοιχείο δοκιμής
|
Συνθήκη δοκιμής
|
Απαίτηση δοκιμής
|
Δεδομένα δοκιμής
|
Αποτέλεσμα
|
|
1
|
Επιθεώρηση Δομής
|
1. Συμμορφωθείτε με τον πίνακα μεγεθών σύρματος2. Ελάχιστο πάχος ≥ 80% του μέσου πάχους
|
Συμμορφωθείτε με τον πίνακα μεγεθών καλωδίων
|
Ανατρέξτε στο αρχείο δοκιμής
|
Πέρασμα
|
|
2
|
Θερμικό Σοκ
|
Τυλίξτε το δείγμα σε μια σιδερένια ράβδο καθορισμένου μεγέθους, τοποθετήστε το σε φούρνο παλαίωσης σε καθορισμένη θερμοκρασία για 1 ώρα, ψύξτε το δείγμα σε θερμοκρασία δωματίου για τουλάχιστον 30 λεπτά και, στη συνέχεια, παρατηρήστε το δείγμα
|
Δεν υπάρχουν ρωγμές στην επιφάνεια του δείγματος
|
Χωρίς ρωγμές
|
Πέρασμα
|
|
3
|
Θερμική παραμόρφωση
|
1. Μετρήστε το πάχος του δείγματος (σημαδέψτε τη θέση μέτρησης)2. Τοποθετήστε το δείγμα και το εξάρτημα δοκιμής σε φούρνο παλαίωσης για προθέρμανση στην καθορισμένη θερμοκρασία για 1 ώρα3. Τοποθετήστε το δείγμα κάτω από τη στήλη πίεσης του εξαρτήματος δοκιμής για 1 ώρα4. Μετρήστε ξανά το πάχος του δείγματος στην ίδια θέση
|
1. Το δείγμα δεν πρέπει να ραγίσει από στήλη πίεσης ή εκτεθειμένο αγωγό2. Μείωση πάχους ≤ 50%
|
Ανατρέξτε στο αρχείο δοκιμής
|
Πέρασμα
|
|
4
|
FT2
|
Εφαρμόστε μια τυπική φλόγα σε ύψος 125 mm μία φορά
|
1. Η φλόγα δεν πρέπει να διαδίδεται σε όλο το μήκος της2. Η φλόγα δεν πρέπει να εξαπλωθεί σε κοντινά εύφλεκτα υλικά
|
Ανατρέξτε στο αρχείο δοκιμής
|
Πέρασμα
|
|
5
|
Γηράσκων
|
1. Πάρτε πέντε τμήματα θήκης μήκους 200 mm2. Τοποθετήστε τα δείγματα σε φούρνο παλαίωσης στους 158℃ για 168 ώρες3. Αφού αφαιρέσετε τα δείγματα, τοποθετήστε το σε θερμοκρασία δωματίου 23±5℃ για 16 ώρες, στη συνέχεια δοκιμάστε την επιμήκυνση κατά τη θραύση και την αντοχή σε εφελκυσμό
|
1. Επιμήκυνση πριν από τη γήρανση ≥ 300%, επιμήκυνση μετά τη γήρανση ≥ 80% αυτής πριν από τη γήρανση2. Αντοχή σε εφελκυσμό πριν από τη γήρανση > 1,41 kg/mm², αντοχή σε εφελκυσμό μετά τη γήρανση ≥ 80% αυτής πριν από τη γήρανση
|
Ανατρέξτε στο αρχείο δοκιμής
|
Πέρασμα
|
|
6
|
Ψυχρή Κάμψη
|
Αποθηκεύστε το δείγμα σε κουτί χαμηλής θερμοκρασίας σε καθορισμένη θερμοκρασία για 4 ώρες, δείγμα ανέμου σε σιδερένια ράβδο καθορισμένου μεγέθους με καθορισμένες στροφές, πλήρη περιέλιξη εντός 30 δευτερολέπτων μετά τη λήψη του δείγματος από το κουτί χαμηλής θερμοκρασίας
|
Δεν υπάρχουν ρωγμές στην επιφάνεια του δείγματος
|
Χωρίς ρωγμές
|
Πέρασμα
|
|
7
|
Αντίσταση αγωγού
|
Μετρήστε την αντίσταση του αγωγού πυρήνα ενός μέτρου με μετρητή αντίστασης DC
|
Στους 20℃, αντίσταση 8AWG ≤ 2,23Ω/χλμ
|
Ανατρέξτε στο αρχείο δοκιμής
|
Πέρασμα
|
Η τεχνολογία καλωδίων Linke (DongGuan) Co. Ltd. επικεντρώνεται στην Ε&Α και
παρέχει επαγγελματικές λύσεις στο Cable&Wire, ειδικά για το
διαφορετικούς πελάτες του κλάδου. Περιέχει:
Ανθρωποειδές καλώδιο ρομπότ,
Καλώδιο τροφοδοσίας AI/καλώδιο δεδομένων,
Καλώδιο ημιαγωγών/βιομηχανικό αυτόματο καλώδιο,
Καλώδιο αισθητήρα,
Νέο ενεργειακό καλώδιο,
Ιατρικό σύρμα ομορφιάς,
καλώδιο UL,
Η Linke Cable έχει διαφοροποιήσει τις δυνατότητες ανάπτυξης προϊόντων και τις τεχνικές δυνατότητες για την υποστήριξη διαφοροποιημένων
ανάγκες των πελατών. Έχουμε λάβει την ακόλουθη εξουσιοδότηση προϊόντος: UL 758,CCC,RoHs,ΕΚΤΑΣΗ,CE; Εμείς
έχουν αποκτήσει το ακόλουθο σύστημα διαχείρισης ποιότητας:ISO 9001-2015(Όλα τα προϊόντα); ISO 13485
(Ιατρικές συσκευές και όργανα),IATF 16949(Αυτοκινητοβιομηχανία)
Δυνατότητες της εταιρείας
Διατηρούμε μια ισχυρή ομάδα Έρευνας και Ανάπτυξης με 6 επαγγελματίες μηχανικούς, ο καθένας από τους οποίους διαθέτει πάνω από 10 χρόνια εμπειρίας στην τεχνολογία καλωδίων και καλωδίων. Το τμήμα μηχανικών μας παρέχει επαγγελματικές λύσεις καλωδίων για να εξασφαλίσει ακριβή και αποτελεσματική υποστήριξη πελατών. Το τμήμα ποιοτικού ελέγχου περιλαμβάνει 10 ειδικούς που επιβλέπουν αυστηρά κάθε βήμα από τα εισερχόμενα υλικά μέχρι την αποστολή, εξασφαλίζοντας 100% ποιότητα προϊόντων. Η ομάδα παραγωγής μας αποτελείται από πάνω από 50 έμπειρους επαγγελματίες κατασκευαστές.
