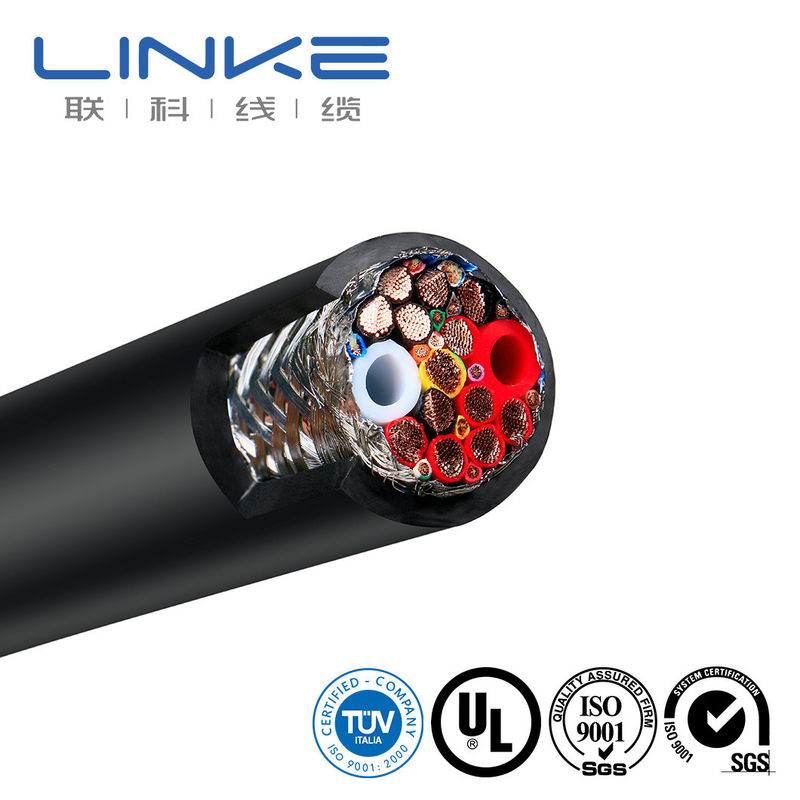

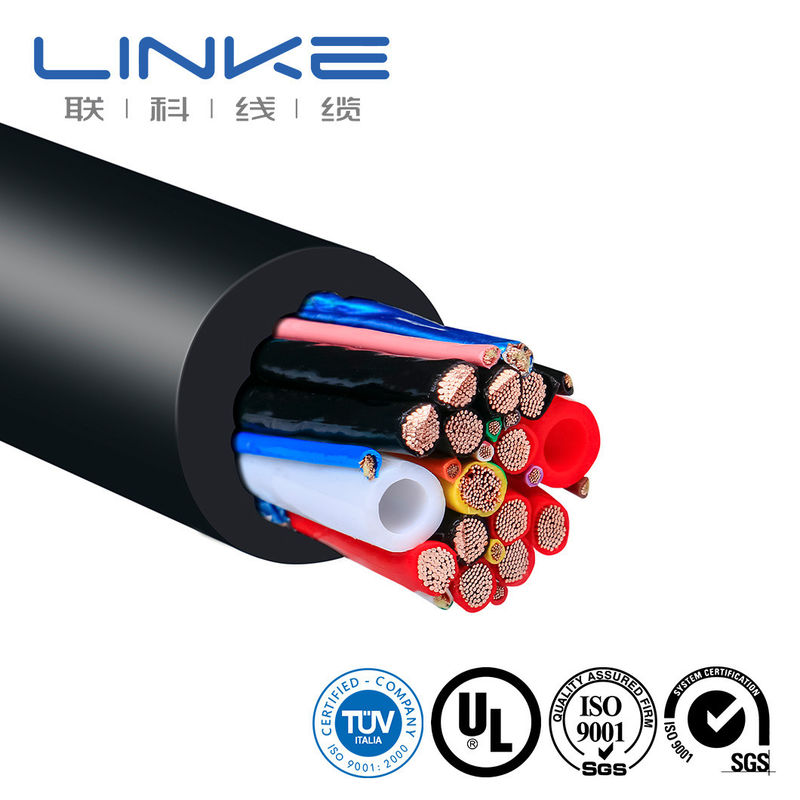

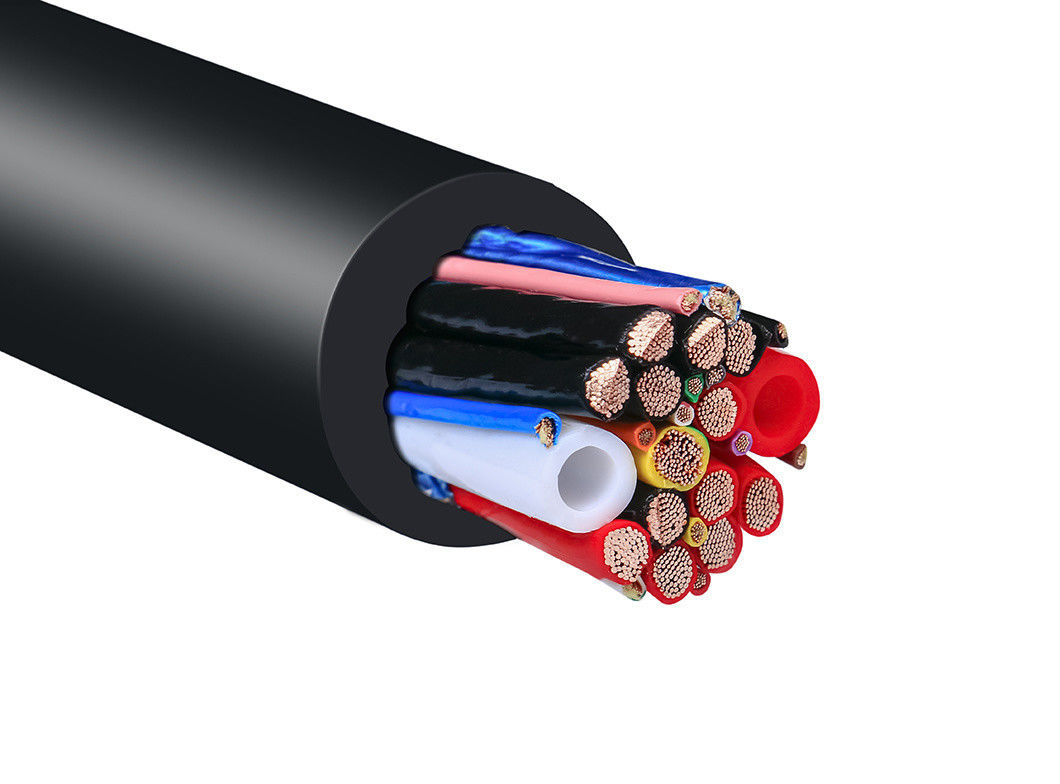

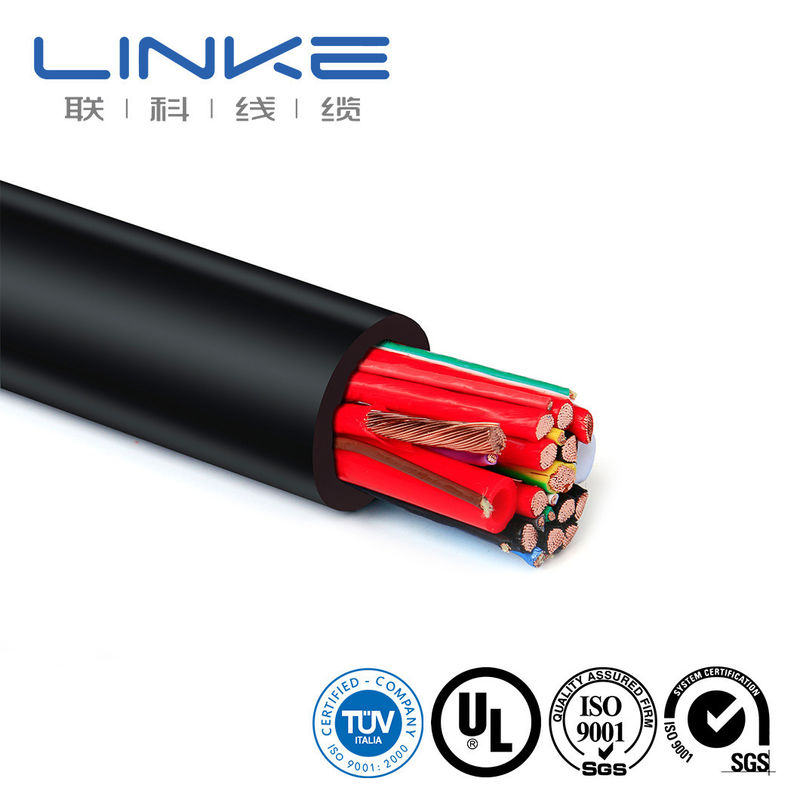

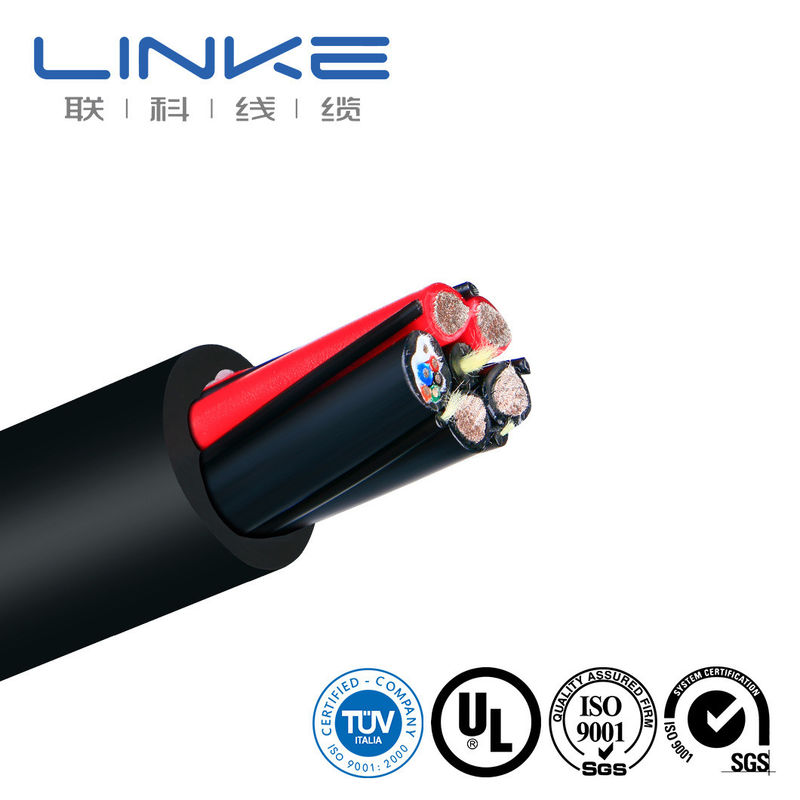

1000V Προσαρμοσμένο καλώδιο φόρτισης EV με καλώδιο TPU με ψύξη υγρού ενέργειας
Προδιαγραφές δομής καλωδίου
| Σχήμα |
Διοδηγός (mm2) |
Δομή |
Διοδηγός DIA (mm) |
Υλικό |
Δάχος μόνωσης (mm) |
Υλικό μόνωσης |
Μονάδα απομόνωσης (OD) (mm) |
Αντίσταση του αγωγού 20oC (Ω/KM) |
| ΕΥ-ΥΓ |
1.5 |
48/0.20 |
1.60 |
Χάλυβα |
0.6 |
Σιλικόνη |
2.90±0.15 |
≤ 12.7 |
| ΕΥ-ΥΓ |
2.5 |
80/0.20 |
2.06 |
Χάλυβα |
0.7 |
Σιλικόνη |
3.50±0.15 |
≤7.60 |
| ΕΥ-ΥΓ |
4 |
128/0.20 |
2.62 |
Χάλυβα |
0.8 |
Σιλικόνη |
4.30±0.15 |
≤4.71 |
| ΕΥ-ΥΓ |
6 |
196/0.20 |
3.50 |
Χάλυβα |
0.8 |
Σιλικόνη |
5.10±0.20 |
≤3.14 |
| ΕΥ-ΥΓ |
10 |
322/0.20 |
4.50 |
Χάλυβα |
1.00 |
Σιλικόνη |
6.70±0.20 |
≤ 1.82 |
| ΕΥ-ΥΓ |
16 |
513/0.20 |
5.70 |
Χάλυβα |
1.10 |
Σιλικόνη |
8.00±0.30 |
≤ 1.16 |
| ΕΥ-ΥΓ |
25 |
798/0.20 |
7.10 |
Χάλυβα |
1.3 |
Σιλικόνη |
90,80 ± 0.30 |
≤0.743 |
| ΕΥ-ΥΓ |
35 |
1121/0.20 |
8.50 |
Χάλυβα |
1.3 |
Σιλικόνη |
11.40±0.30 |
≤0.527 |
| ΕΥ-ΥΓ |
50 |
1596/0.20 |
10.10 |
Χάλυβα |
1.50 |
Σιλικόνη |
13.50±0.30 |
≤0.368 |
| ΕΥ-ΥΓ |
70 |
2242/0.20 |
12.10 |
Χάλυβα |
1.50 |
Σιλικόνη |
15.50±0.40 |
≤0.259 |
| ΕΥ-ΥΓ |
95 |
3034/0.20 |
14.10 |
Χάλυβα |
1.50 |
Σιλικόνη |
17.50±0.50 |
≤0.196 |
Τεχνικές προδιαγραφές
- Διοδηγός: Ευέλικτο γυμνό αναψυγμένο χαλκόσύρμα
- Μόνωση: TPU (θερμοπλαστικό πολυουρεθάνιο)
- Επιλογές χρωμάτων: Μαύρο, πορτοκαλί, κόκκινο, κίτρινο ή μπλε σακάκι
- Διατίθεται σε μονό & διπλό μονωμένες διαμορφώσεις
- Ευρωπαϊκά μεγέθη: 4 έως 240 τ.μ.
- Βόρεια Αμερικανικά μεγέθη: 0AWG έως 10AWG
- Περιοχή θερμοκρασίας: -60°C έως 200°C
| Ετικέτα |
Αριστερά |
Διατομή (mm2) |
0.01-500mm2 |
| Διάμετρος καλωδίου (AWG) |
[π.χ., 24AWG, 28AWG] |
Διοικητής |
Κρασιωμένο χαλκό / γυμνό χαλκό, ανάλογα με τις απαιτήσεις του πελάτη |
| Υλικό μόνωσης |
Πυρηνικά υλικά που χρησιμοποιούνται για την κατασκευή υλικών από υδρατλαντικό υλικό |
Υλικό σακάτου |
[PVC/PU/Rubber/Braid/etc.] |
| Πιστοποιητικά |
Εφαρμογή των κανόνων RoHS/REACH/UL/CE/IP68 κλπ. |
Προσαρμοσμένο μήκος |
[π.χ., 1m, 3ft, 5m ± 5% ανοχή] |
| Τύπος καλωδίου |
[Ιατρική/Δύναμη/Ακουστικό/Κοαξιακό/Ηλεκτρικό/Αυτοκινητοβιομηχανικό/Αποθήκευση ενέργειας//ελπ.] |
Προστασία |
[Ασπίδα/Ασπίδα/Ασπίδα] |
| Αντίσταση |
[π.χ. 75Ω (για ομοαξονικά καλώδια) ] |
Εκτύπωση/Λογότυπο |
[Τέκστο/Ετικέτα/Λογότυπο, μέγιστο 20 χαρακτήρες] |
| Ράδιο κάμψης |
[π.χ. διάμετρο καλωδίου ≥ 5 ×] |
Τρέχουσα αξιολόγηση |
[π.χ. 5Α] |
| Κατηγορία τάσης |
[π.χ. 30V AC/DC] |
Υλικό σύνδεσης |
[Χρυσόπετρα/Νικελόπετρα/Μεχρινόπετρα/ε.τ.λ.] |
| Συνδετήρες |
[π.χ. USB τύπου C, jack 3,5 mm, RJ45] |
Ζακέτα |
Υπόλοιπα για την κατασκευή καουτσούκ |
| Χρόνος παράδοσης |
7-14 ημέρες μετά την επιβεβαίωση της παραγγελίας |
Χρώματα |
[Μαύρο/Λευκό/Κόκκινο/Εξατομικευμένο Παντόν/ελπ.] |
| θερμοκρασία |
-70°C έως 350°C ((-70°C ~ 350°C) |

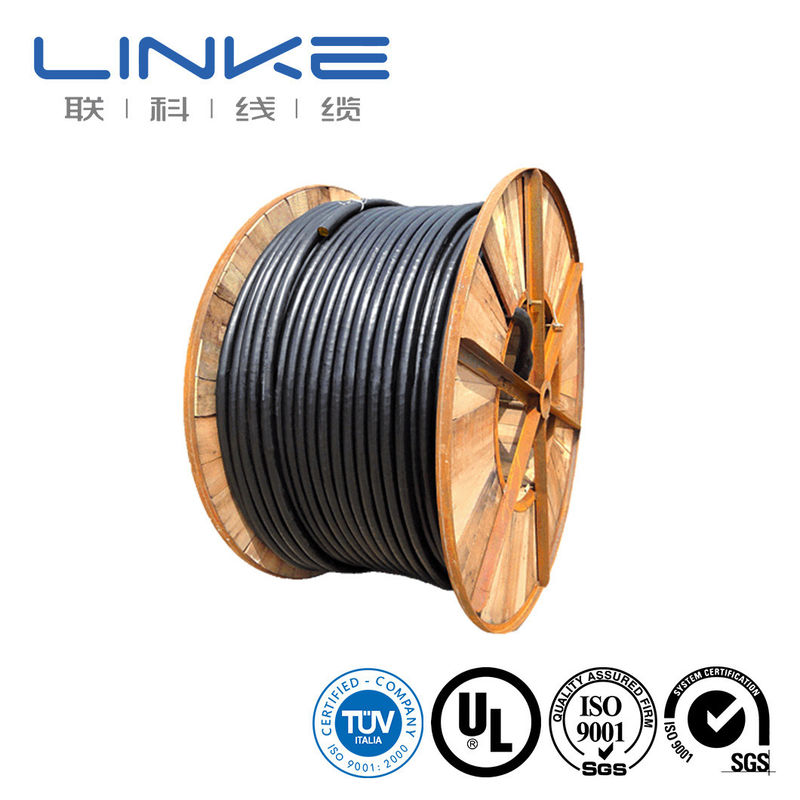

Πακέτο |
Ρολάρι/κουτί/πίνακα/Κανονισμός |
| Υπηρεσίες υποστήριξης |
Πολυτύπιο καλώδιο, προσαρμοσμένες λύσεις από άκρο σε άκρο, συμπεριλαμβανομένης της ακριβούς κοπής, της κοπής και της τοποθέτησης λαβών (καθορίστε το υλικό, π.χ. χαλκό/νικέλιο) |
|
|
Ανεξάρτητο εργαστήριο•Ολοκληρωμένος εξοπλισμός δοκιμών•Πλήρης έλεγχος ποιότητας
Δοκιμάζουμε κάθε προϊόν με αυστηρά πρότυπα για να εξασφαλίσουμε ανώτερη ποιότητα και αξιόπιστη απόδοση.
|
- Όχι, όχι, όχι.
|
Τμήμα δοκιμής
|
Συνθήκη δοκιμής
|
Απαιτούμενη δοκιμή
|
Δεδομένα δοκιμής
|
Αποτελέσματα
|
|
1
|
Έλεγχος δομής.
|
1Συμμορφωθείτε με το πίνακα μεγέθους καλωδίου 2.
|
Συμμορφώσου με τον πίνακα μεγέθους καλωδίου
|
Αναφέρετε στο τεστ ρεκόρ
|
Περάστε.
|
|
2
|
Θερμικό σοκ
|
Στρίψτε το δείγμα σε σιδερένια ράβδο καθορισμένου μεγέθους, τοποθετήστε το σε ένα φυτώριο φούρνο σε καθορισμένη θερμοκρασία για 1 ώρα, κρυώστε το δείγμα σε θερμοκρασία δωματίου για τουλάχιστον 30 λεπτά, στη συνέχεια παρατηρήστε το δείγμα.
|
Δεν υπάρχουν ρωγμές στην επιφάνεια του δείγματος.
|
Χωρίς ρωγμές.
|
Περάστε.
|
|
3
|
Θερμική παραμόρφωση
|
1. Measure sample thickness (mark measurement position) 2. Place sample and test fixture in aging oven for preheating at specified temperature for 1 hour3.Place sample under pressure column of test fixture for 1 hour4 Το δείγμα τοποθετείται κάτω από πίεσηΑναμετρήστε το πάχος του δείγματος στην ίδια θέση.
|
1Το δείγμα δεν πρέπει να σπάσει από στήλη πίεσης ή να εκθέσει αγωγό.
|
Αναφέρετε στο τεστ ρεκόρ
|
Περάστε.
|
|
4
|
FT2
|
Εφαρμόστε μια κανονική φλόγα σε ύψος 125 χιλιοστών μια φορά.
|
1Η φλόγα δεν πρέπει να εξαπλωθεί κατά μήκος του.
|
Αναφέρετε στο τεστ ρεκόρ
|
Περάστε.
|
|
5
|
Γήρανση
|
1Πάρτε πέντε τμήματα 200 χιλιοστών μήκους και τοποθετήστε τα δείγματα σε φούρνο γήρανσης σε 158°C για 168 ώρες.then test elongation at break and tensile strength (τότε δοκιμάστε το επιμήκυνση κατά το σπάσιμο και την αντοχή σε έλξη)
|
1. Επεκμήλωση πριν από τη γήρανση ≥ 300%, επεκμήλωση μετά τη γήρανση ≥ 80% αυτού πριν από τη γήρανση
|
Αναφέρετε στο τεστ ρεκόρ
|
Περάστε.
|
|
6
|
Κλοντ Μπεντ.
|
Αποθηκεύστε δείγμα σε χαμηλή θερμοκρασία κουτί σε καθορισμένη θερμοκρασία για 4 ώρες, wind sample on iron rod of specified size with specified turns,ολοκληρωμένο περιστροφή εντός 30 δευτερολέπτων μετά το δείγμα λαμβάνεται έξω από το χαμηλής θερμοκρασίας κουτί
|
Δεν υπάρχουν ρωγμές στην επιφάνεια του δείγματος.
|
Χωρίς ρωγμές.
|
Περάστε.
|
|
7
|
Αντίσταση του αγωγού
|
Μέτρηση αντίστασης ενός μετρητού πυρήνα αγωγού με μέτρο αντίστασης συνεχούς ροής
|
At 20°C, αντίσταση 8AWG ≤ 2.23Ω/km
|
Αναφέρετε στο τεστ ρεκόρ
|
Περάστε.
|
Linke cable technology (DongGuan) Co. Ltd. συγκεντρώνεται στην έρευνα και ανάπτυξη και
να παρέχουν επαγγελματικές λύσεις στο Cable&Wire, ειδικά για το
Διαφορετικοί πελάτες του κλάδου.
Ανθρωποειδές ρομπότ καλώδιο,
Α.Ι. καλώδιο ηλεκτρικής ενέργειας/καλώδιο δεδομένων,
Ημιαγωγός καλώδιο/βιομηχανικό αυτόματο καλώδιο
Το καλώδιο αισθητήρα,
Νέο καλώδιο ενέργειας,
Ιατρικό καλώδιο ομορφιάς,
UL καλώδιο καλωδίου,
Η Linke Cable έχει διαφοροποιημένες δυνατότητες ανάπτυξης προϊόντων και τεχνικές δυνατότητες για να υποστηρίξει διαφοροποιημένες
Εχουμε λάβει την ακόλουθη έγκριση προϊόντος: UL 758,ΚΑΚ,RoHs,REACH,Εμείς.
έχουν λάβει το ακόλουθο σύστημα διαχείρισης ποιότητας:ISO 9001-2015(Όλα τα προϊόντα)" ISO 13485
(Ιατρικές συσκευές και όργανα),IATF 16949(Αυτοκινητοβιομηχανία)
Πιστοποιήσεις και συμμόρφωση
- Τεχνικά πρότυπα UL: 1007, 1185, 1672, 10070, 10483, 1015, 1569, 10012, 10269
- Πρόσθετα πρότυπα UL: 2095, 2129, 2468, 2586, 2725, 20233, 20280, 20963, 2103, 2463, 2576, 2661, 2919, 20279, 20886, 21664
- Διαχείριση ποιότητας: ISO9001, ISO13485, TS16949
- Συμμόρφωση υλικού καλωδίωσης συσκευής CNR
- Εκχυλισμένο PVC μονωμένο μονό, με ονομαστική θερμοκρασία 105oC, 1000V
- Επενδύσεις σε ηλεκτρικό ρεύμα
- Διάταξη για την κατασκευή καλωδίων TPU, μη ολοκληρωμένων, με μεικτή ισχύ 80 °C, 300 V
Συχνές Ερωτήσεις
Είστε κατασκευαστής ή εμπορική εταιρεία;
Είμαστε επαγγελματίας κατασκευαστής. Μπορούμε να ελέγξουμε την παραγγελία σας από την πρώτη αρχή μέχρι το τέλος. Καλώς ήρθατε να μας επισκεφθείτε. Θα σας παραλάβουμε στο Σενζέν.
Πώς μπορώ να πάρω ένα δείγμα για να ελέγξω την ποιότητά σας;
Τα δείγματα είναι δωρεάν για εσάς. Οι νέοι πελάτες αναμένεται να πληρώσουν το κόστος του ταχυδρομείου.
Ποια είναι η ελάχιστη ποσότητα παραγγελίας;
Συνήθως 100 μέτρα. Ωστόσο, το καλώδιο είναι πολύ βαρύ. Καλύτερα να παραγγείλετε μια κατάλληλη ποσότητα για να αποφύγετε το υψηλό φορτίο. Η θαλάσσια μεταφορά είναι η καλύτερη επιλογή.
Μπορώ να έχω έκπτωση;
Εξαρτάται από την ποσότητά σας. Μπορούμε να κάνουμε έκπτωση και να πληρώσουμε το φορτίο. Παρακαλούμε επικοινωνήστε μαζί μας.
Δέχεται η εταιρεία σας την παραγωγή OEM;
Ναι, μπορούμε να εκτυπώσουμε το όνομα της εταιρείας σας και ακόμη και να προσαρμόσουμε την κάρτα ποιότητας για να προωθήσουμε την εταιρεία σας.
Για Περισσότερες Πληροφορίες, παρακαλούμε μη διστάσετε να επικοινωνήσετε μαζί μας!
