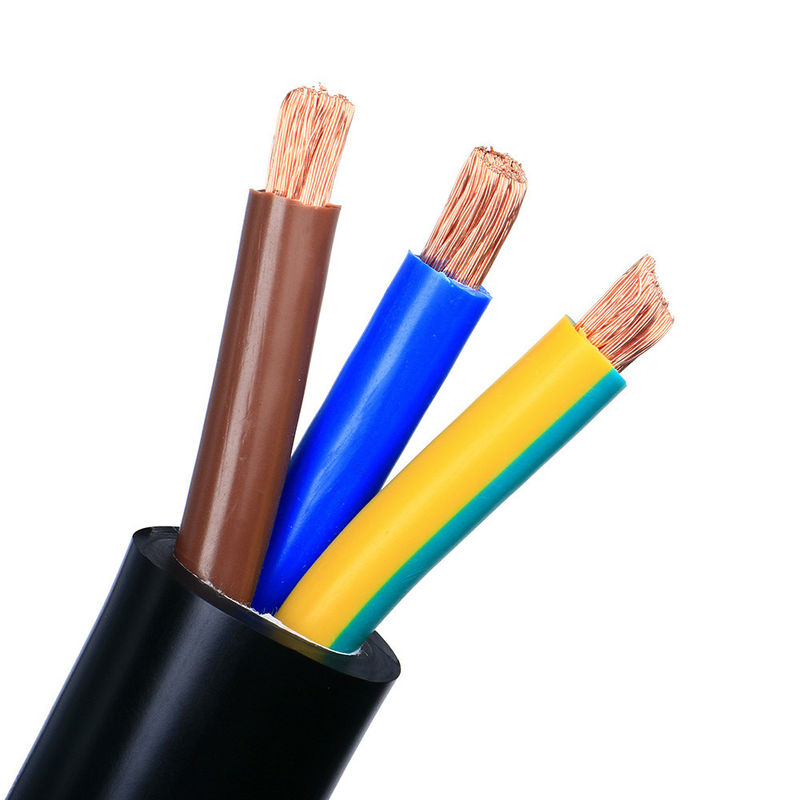

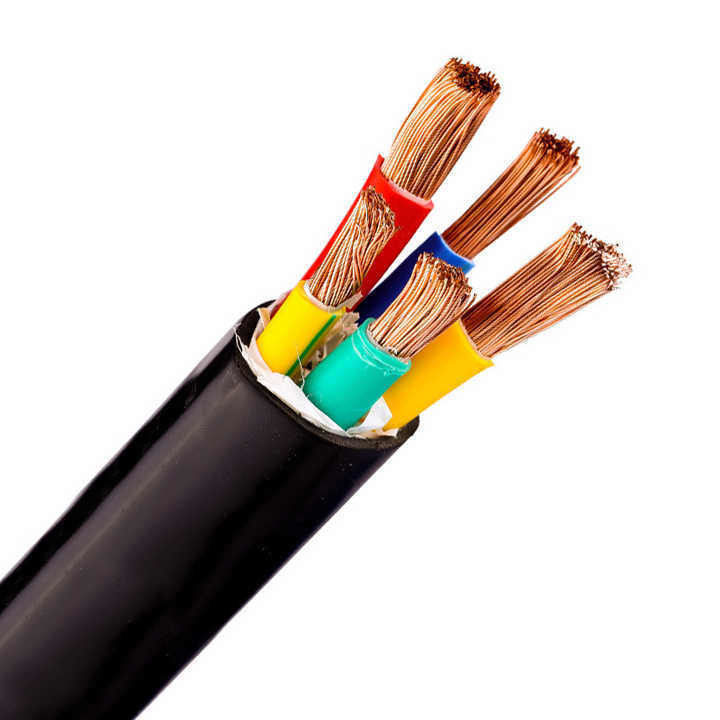

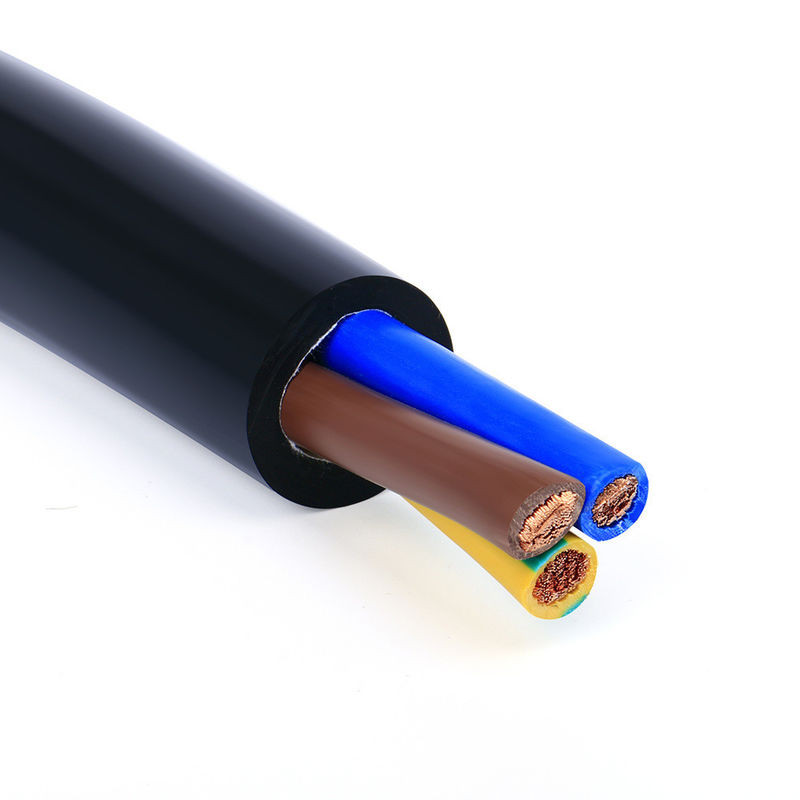

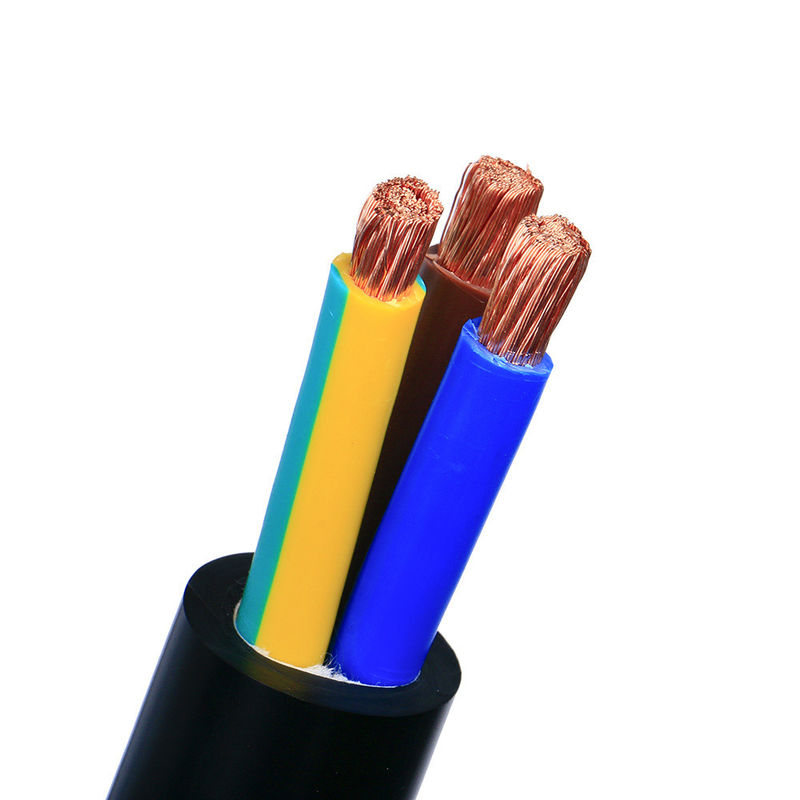

300/500V Θερμικό 105 βαθμών Κελσίου - 600 Ανθεκτικό στη θερμότητα PVC Καλώδιο Ελέγχου για Βιομηχανική και Κατασκευαστική Χρήση

Οχι.

Στοιχείο δοκιμής

Συνθήκη δοκιμής

Απαίτηση δοκιμής

Δεδομένα δοκιμής

Αποτέλεσμα

1

Επιθεώρηση Δομής

1. Συμμορφωθείτε με τον πίνακα μεγεθών σύρματος2. Ελάχιστο πάχος ≥ 80% του μέσου πάχους

Συμμορφωθείτε με τον πίνακα μεγεθών καλωδίων

Ανατρέξτε στο αρχείο δοκιμής

Πέρασμα

2

Θερμικό Σοκ

Τυλίξτε το δείγμα σε μια σιδερένια ράβδο καθορισμένου μεγέθους, τοποθετήστε το σε φούρνο παλαίωσης σε καθορισμένη θερμοκρασία για 1 ώρα, ψύξτε το δείγμα σε θερμοκρασία δωματίου για τουλάχιστον 30 λεπτά και, στη συνέχεια, παρατηρήστε το δείγμα

Δεν υπάρχουν ρωγμές στην επιφάνεια του δείγματος

Χωρίς ρωγμές

Πέρασμα

3

Θερμική παραμόρφωση

1. Μετρήστε το πάχος του δείγματος (σημαδέψτε τη θέση μέτρησης)2. Τοποθετήστε το δείγμα και το εξάρτημα δοκιμής σε φούρνο παλαίωσης για προθέρμανση στην καθορισμένη θερμοκρασία για 1 ώρα3. Τοποθετήστε το δείγμα κάτω από τη στήλη πίεσης του εξαρτήματος δοκιμής για 1 ώρα4. Μετρήστε ξανά το πάχος του δείγματος στην ίδια θέση

1. Το δείγμα δεν πρέπει να ραγίσει από στήλη πίεσης ή εκτεθειμένο αγωγό2. Μείωση πάχους ≤ 50%

Ανατρέξτε στο αρχείο δοκιμής

Πέρασμα

4

FT2

Εφαρμόστε μια τυπική φλόγα σε ύψος 125 mm μία φορά

1. Η φλόγα δεν πρέπει να διαδίδεται σε όλο το μήκος της2. Η φλόγα δεν πρέπει να εξαπλωθεί σε κοντινά εύφλεκτα υλικά

Ανατρέξτε στο αρχείο δοκιμής

Πέρασμα

5

Γηράσκων

1. Πάρτε πέντε τμήματα θήκης μήκους 200 mm2. Τοποθετήστε τα δείγματα σε φούρνο παλαίωσης στους 158℃ για 168 ώρες3. Αφού αφαιρέσετε τα δείγματα, τοποθετήστε το σε θερμοκρασία δωματίου 23±5℃ για 16 ώρες, στη συνέχεια δοκιμάστε την επιμήκυνση κατά τη θραύση και την αντοχή σε εφελκυσμό

1. Επιμήκυνση πριν από τη γήρανση ≥ 300%, επιμήκυνση μετά τη γήρανση ≥ 80% αυτής πριν από τη γήρανση2. Αντοχή σε εφελκυσμό πριν από τη γήρανση > 1,41 kg/mm², αντοχή σε εφελκυσμό μετά τη γήρανση ≥ 80% αυτής πριν από τη γήρανση

Ανατρέξτε στο αρχείο δοκιμής

Πέρασμα

6

Ψυχρή Κάμψη

Αποθηκεύστε το δείγμα σε κουτί χαμηλής θερμοκρασίας σε καθορισμένη θερμοκρασία για 4 ώρες, δείγμα ανέμου σε σιδερένια ράβδο καθορισμένου μεγέθους με καθορισμένες στροφές, πλήρη περιέλιξη εντός 30 δευτερολέπτων μετά τη λήψη του δείγματος από το κουτί χαμηλής θερμοκρασίας

Δεν υπάρχουν ρωγμές στην επιφάνεια του δείγματος

Χωρίς ρωγμές

Πέρασμα

7

Αντίσταση αγωγού

Μετρήστε την αντίσταση του αγωγού πυρήνα ενός μέτρου με μετρητή αντίστασης DC

Στους 20℃, αντίσταση 8AWG ≤ 2,23Ω/χλμ

Ανατρέξτε στο αρχείο δοκιμής

Πέρασμα
