Βιομηχανικό καλώδιο PVC από χάλκινο αγωγό υψηλής απόδοσης σχεδιασμένο για εφαρμογές ρομποτικής και υψηλής ευελιξίας μετάδοσης δεδομένων, με προσαρμόσιμες λύσεις καλωδίων επικοινωνίας.
Προδιαγραφές Απόδοσης
- Υπερβαίνει τα πρότυπα ANSI/TIA-568.2-D κατηγορίας 6A και ISO/IEC 11801 Class EA
- Συμμορφώνεται με το πρότυπο YD/T 1019
- Εύρος ζώνης: ≥500 MHz
- Υποστηρίζει 10G Base-T με συμβατότητα προς τα πίσω για συστήματα CAT6 και CAT5e
Τεχνικές Παράμετροι & Χαρακτηριστικά
- Μετρητής σύρματος: 23AWG
- Υλικό αγωγού: 99,99% χαλκός χωρίς οξυγόνο
- Μονωτικό υλικό: Πολυαιθυλένιο υψηλής πυκνότητας (HDPE)
- Υλικό εξωτερικού περιβλήματος: PVC (προαιρετικό LSZH χωρίς αλογόνο χαμηλού καπνού)
- Προσαρμόσιμες επιλογές: Διαθέσιμο CM/CMR/CMP
- Εξωτερική διάμετρος καλωδίου: 7,8±0,5 mm
- Δομή πυρήνα: Σταυρός πυρήνας καρίνας
- Χρώμα σακακιού: Προσαρμόσιμο
- Μεικτό βάρος: 17,9 kg
- Μέγιστη δύναμη εφελκυσμού: 110N
- Θερμοκρασία εγκατάστασης: 0°C έως +50°C
- Θερμοκρασία λειτουργίας: -20°C έως +60°C

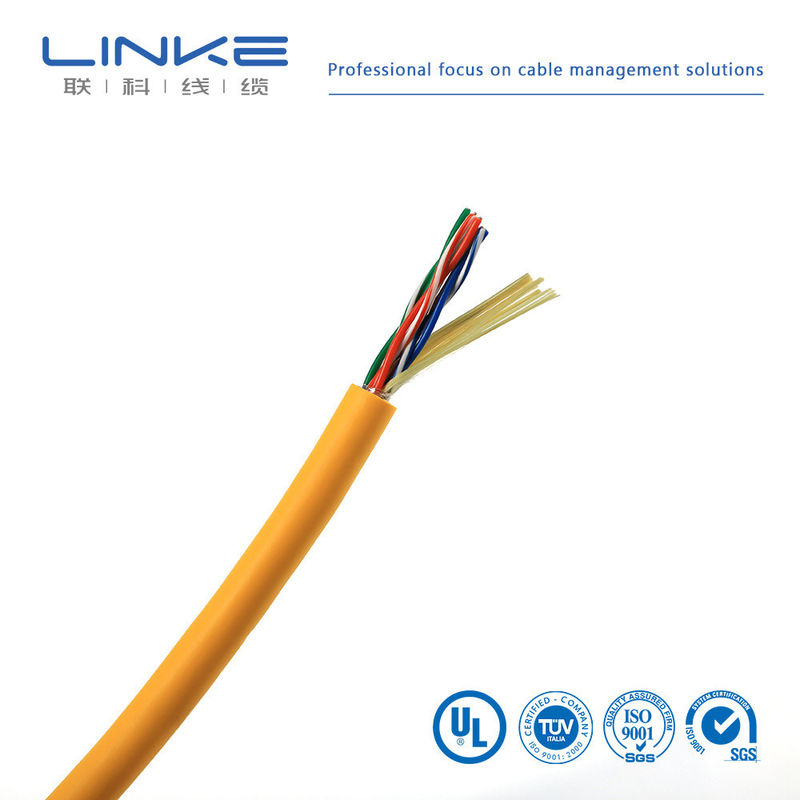

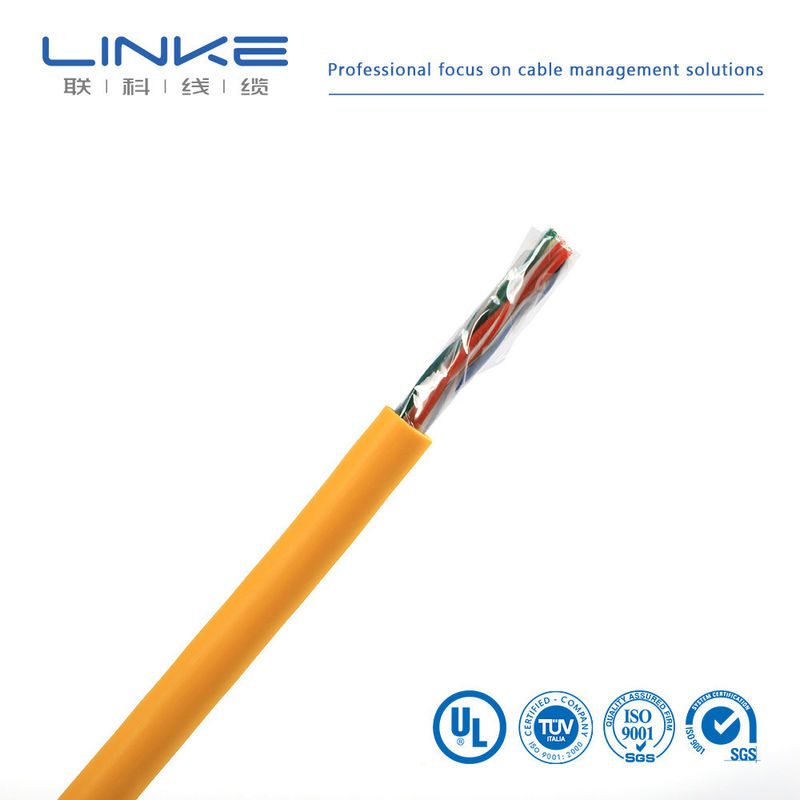

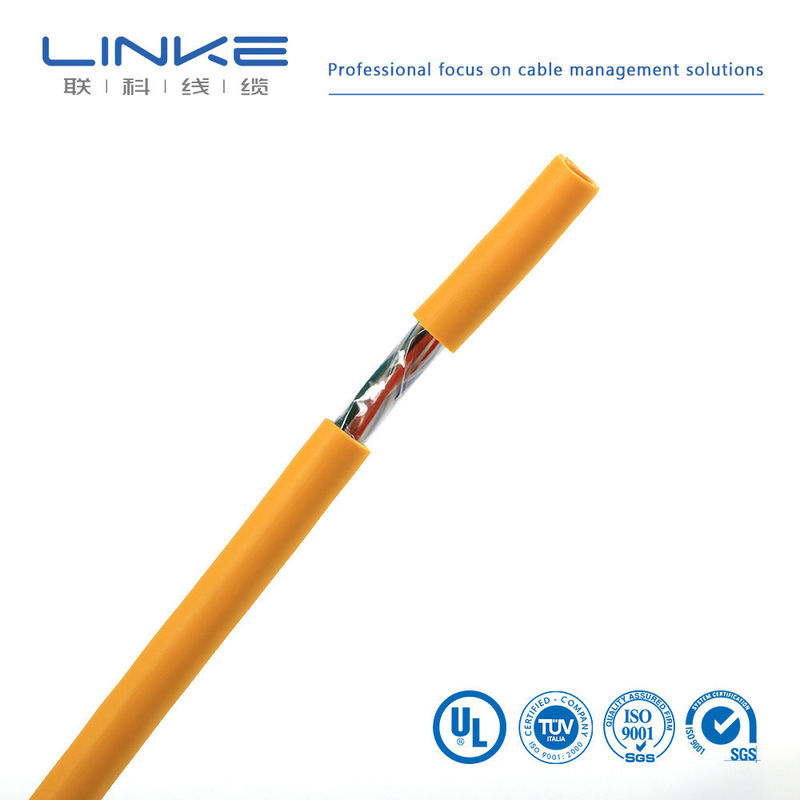

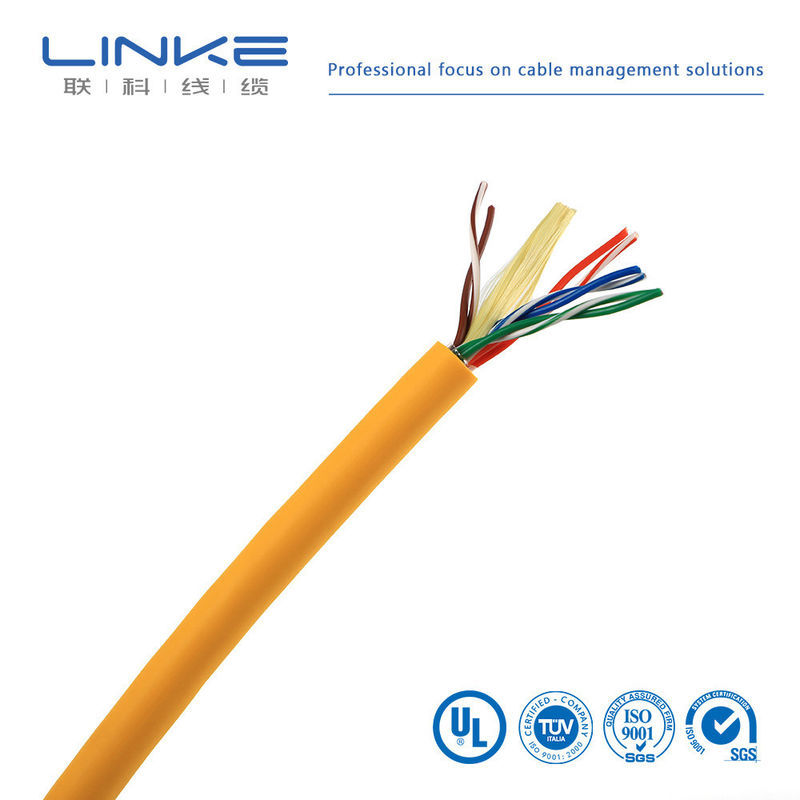

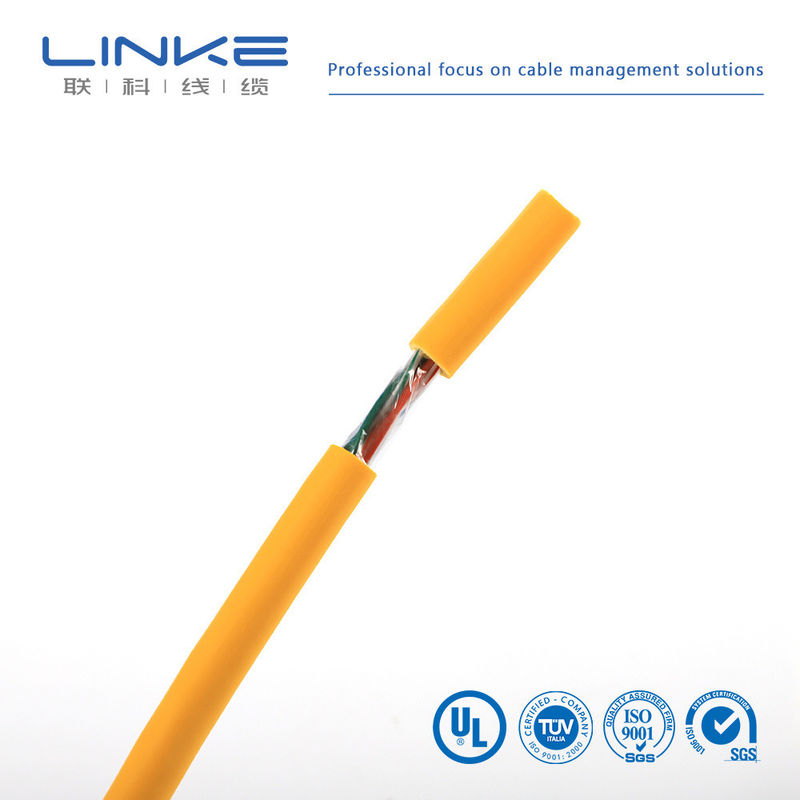

Εικόνες προϊόντων
Καλώδια ενημέρωσης κώδικα UTP δικτύου
Τα καλώδια επισκευής UTP διαθέτουν αρθρωτά βύσματα υψηλής απόδοσης με σχεδιασμό χωρίς εμπλοκή για την προστασία των κλιπ ασφάλισης της υποδοχής RJ45 κατά την εγκατάσταση.
Καλώδια ενημέρωσης κώδικα δικτύου CAT5e UTP
| Τύπος καλωδίου |
Cat5e Snagless |
| Τύπος θωράκισης |
Χωρίς θωράκιση (U/UTP) |
| Μπουφάν καλωδίου |
PVC CM (Στρογγυλό) |
| Μήκος |
3 πόδια (0,9 μέτρα) Συμπεριλαμβανομένων των βυσμάτων |
| Υποστήριξη Δεδομένων Ρυθμού |
10/100/1000Βάση-Τ |
| Τυπικό εύρος ζώνης |
100 MHz |
| Τύπος αγωγού |
Λανθάνος καθαρός γυμνός χαλκός |
| Συνδέσεις |
RJ45 (Άνδρας) |
| Μετρητής (AWG) |
24 (7/0,20 χλστ.) |
| Εξωτερική διάμετρος καλωδίου |
5,5± 0,4 mm |
| Συμβατότητα PoE |
PoE/PoE+ |
| Σχέδιο καλωδίων |
T568B, Ευθεία |
| Θερμοκρασία λειτουργίας |
-20°C έως +75°C (-4°F έως 167°F) |
| Θερμοκρασία εγκατάστασης |
-10°C έως +50°C (14°F έως 122°F) |
Καλώδια ενημέρωσης κώδικα δικτύου CAT6 UTP
| Τύπος καλωδίου |
Cat6 Snagless |
| Τύπος θωράκισης |
Χωρίς θωράκιση (U/UTP) |
| Μπουφάν καλωδίου |
PVC CM (Στρογγυλό) |
| Μήκος |
3 πόδια (0,9 μέτρα) Συμπεριλαμβανομένων των βυσμάτων |
| Υποστήριξη ρυθμού δεδομένων |
1000Base-T και Maximum έως 10GBase-T |
| Τυπικό εύρος ζώνης |
250 MHz |
| Τύπος αγωγού |
Λανθάνος καθαρός γυμνός χαλκός |
| Συνδέσεις |
RJ45 (Άνδρας) |
| Μετρητής (AWG) |
24 (7/0,20 χλστ.) |
| Εξωτερική διάμετρος καλωδίου |
6,1 ± 0,4 mm |
| Συμβατότητα PoE |
PoE/PoE+ |
| Σχέδιο καλωδίων |
T568B, Ευθεία |
| Θερμοκρασία λειτουργίας |
-20°C έως +75°C (-4°F έως 167°F) |
| Θερμοκρασία εγκατάστασης |
-10°C έως +50°C (14°F έως 122°F) |
Μηχανικές Παράμετροι
| Παράμετρος |
PVC |
LSZH Χωρίς αλογόνο χαμηλού καπνού |
| Αντοχή σε εφελκυσμό πριν από τη γήρανση |
≥13,5Mpa |
≥10,0Mpa |
| Επιμήκυνση πριν από τη γήρανση |
≥150% |
≥125% |
| Χρόνος γήρανσης |
100℃ * 24 ώρες * 7 ημέρες |
| Αντοχή σε εφελκυσμό μετά τη γήρανση |
≥12,5Mpa |
≥8Mpa |
| Επιμήκυνση μετά τη γήρανση |
≥125% |
≥100% |
| Ψυχρή κάμψη (-20±2℃ * 4 ώρες) |
8 φορές την εξωτερική διάμετρο του καλωδίου χωρίς ρωγμές |
Ηλεκτρικές Παράμετροι
| Διαφορά καθυστέρησης μετάδοσης |
≤25ns / 100m |
| Ταχύτητα μετάδοσης |
74% |
| Μη ισορροπημένη χωρητικότητα προς τη γείωση |
Μέγιστη 330 pf / 100 m |
| Αντίσταση DC |
Μέγιστη 9,5Ω / 100μ |
| Ανισορροπία αντίστασης DC |
Μέγιστο 2% |
Προφίλ Κατασκευαστή
Η Linke Cable Technology Co., Ltd είναι κορυφαίος κατασκευαστής καλωδίων στην Κίνα με πάνω από 10 χρόνια εμπειρίας στην Ε&Α, την παραγωγή και την εμπορία λύσεων καλωδίων και καλωδίων.
Ειδικευόμαστε στην παροχή προσαρμοσμένων λύσεων καλωδίων, όπως καλώδιο φόρτισης EV, ιατρικό καλώδιο, καλώδιο σιλικόνης, καλώδιο ελατηρίου, πλεγμένο καλώδιο, καλώδιο πετσετών, καλώδιο UL, καλώδιο αυτοκινήτου και πολλά άλλα για τις παγκόσμιες αγορές.
| Μάρκα |
ΣΥΝΔΕΣΜΟΣ |
Διατομή (mm²) |
0,01-500 mm² |
| Μετρητής σύρματος (AWG) |
[π.χ., 24AWG, 28AWG] |
Αγωγός |
Κονσερβοποιημένος χαλκός / γυμνός χαλκός, με βάση τις απαιτήσεις του πελάτη |
| Μονωτικό υλικό |
PVC/TPU/ Καουτσούκ σιλικόνης/PE/PP/XLPE/Nylon/άλλο |
Υλικό σακακιού |
[PVC/PU/Rubber/Braid/κ.λπ.] |
| Πιστοποιήσεις |
RoHS/REACH/UL/CE/IP68/κ.λπ |
Προσαρμοσμένο μήκος |
[π.χ., 1m, 3ft, 5m ±5% ανοχή] |
| Τύπος καλωδίου |
[Ιατρικά/Power/Audio/Coaxial/Electrical/Automotive/Αποθήκευση ενέργειας//κ.λπ.] |
Θωράκιση |
[Θωρακισμένη/Μη θωρακισμένη/Πλεξούδα ασπίδα] |
| Αντίσταση |
[π.χ. 75Ω (για ομοαξονικά καλώδια)] |
Εκτύπωση/Λογότυπο |
[Κείμενο/Ετικέτα/Λογότυπο, μέγ. 20 χαρακτήρες] |
| Bend Radius |
[π.χ. ≥5× διάμετρος καλωδίου] |
Τρέχουσα βαθμολογία |
[π.χ., 5A] |
| Εκτίμηση τάσης |
[π.χ. 30V AC/DC] |
Υλικό συνδετήρα |
[Επιχρυσωμένο/Ενικελωμένο/Ορείχαλκος/κ.λπ.] |
| Συνδέσεις |
[π.χ. USB Type-C, Jack 3,5mm, RJ45] |
Σακάκι |
ΛΑΣΤΙΧΟ XLPE ή PE ή PVC |
| Χρόνος Παράδοσης |
7-14 ημέρες μετά την επιβεβαίωση της παραγγελίας |
Χρωματιστά |
[Μαύρο/Λευκό/Κόκκινο/Προσαρμοσμένο Pantone/κ.λπ.] |
| θερμοκρασία |
Μείον-70℃ έως 350℃(-70℃ ~ 350℃) |
Πακέτο |
Ρολό/κουτί/πιάτο/Προσαρμοσμένο |
| Υπηρεσίες υποστήριξης |
πολυστήλη {3}{l}{προσαρμοσμένο καλώδιο, λύσεις από άκρο σε άκρο, συμπεριλαμβανομένης της ακριβούς κοπής, πτύχωσης και τοποθέτησης ωτίδων (προσδιορίστε το υλικό, π.χ. επιμεταλλωμένο με χαλκό/νικέλιο) |
|
|
|
Οχι.
|
Στοιχείο δοκιμής
|
Συνθήκη δοκιμής
|
Απαίτηση δοκιμής
|
Δεδομένα δοκιμής
|
Αποτέλεσμα
|
|
1
|
Επιθεώρηση Δομής
|
1. Συμμορφωθείτε με τον πίνακα μεγεθών σύρματος2. Ελάχιστο πάχος ≥ 80% του μέσου πάχους
|
Συμμορφωθείτε με τον πίνακα μεγεθών καλωδίων
|
Ανατρέξτε στο αρχείο δοκιμής
|
Πέρασμα
|
|
2
|
Θερμικό Σοκ
|
Τυλίξτε το δείγμα σε μια σιδερένια ράβδο καθορισμένου μεγέθους, τοποθετήστε το σε φούρνο παλαίωσης σε καθορισμένη θερμοκρασία για 1 ώρα, ψύξτε το δείγμα σε θερμοκρασία δωματίου για τουλάχιστον 30 λεπτά και, στη συνέχεια, παρατηρήστε το δείγμα
|
Δεν υπάρχουν ρωγμές στην επιφάνεια του δείγματος
|
Χωρίς ρωγμές
|
Πέρασμα
|
|
3
|
Θερμική παραμόρφωση
|
1. Μετρήστε το πάχος του δείγματος (σημαδέψτε τη θέση μέτρησης)2. Τοποθετήστε το δείγμα και το εξάρτημα δοκιμής σε φούρνο παλαίωσης για προθέρμανση στην καθορισμένη θερμοκρασία για 1 ώρα3. Τοποθετήστε το δείγμα κάτω από τη στήλη πίεσης του εξαρτήματος δοκιμής για 1 ώρα4. Μετρήστε ξανά το πάχος του δείγματος στην ίδια θέση
|
1. Το δείγμα δεν πρέπει να ραγίσει από στήλη πίεσης ή εκτεθειμένο αγωγό2. Μείωση πάχους ≤ 50%
|
Ανατρέξτε στο αρχείο δοκιμής
|
Πέρασμα
|
|
4
|
FT2
|
Εφαρμόστε μια τυπική φλόγα σε ύψος 125 mm μία φορά
|
1. Η φλόγα δεν πρέπει να διαδίδεται σε όλο το μήκος της2. Η φλόγα δεν πρέπει να εξαπλωθεί σε κοντινά εύφλεκτα υλικά
|
Ανατρέξτε στο αρχείο δοκιμής
|
Πέρασμα
|
|
5
|
Γηράσκων
|
1. Πάρτε πέντε τμήματα θήκης μήκους 200 mm2. Τοποθετήστε τα δείγματα σε φούρνο παλαίωσης στους 158℃ για 168 ώρες3. Αφού αφαιρέσετε τα δείγματα, τοποθετήστε το σε θερμοκρασία δωματίου 23±5℃ για 16 ώρες, στη συνέχεια δοκιμάστε την επιμήκυνση κατά τη θραύση και την αντοχή σε εφελκυσμό
|
1. Επιμήκυνση πριν από τη γήρανση ≥ 300%, επιμήκυνση μετά τη γήρανση ≥ 80% αυτής πριν από τη γήρανση2. Αντοχή σε εφελκυσμό πριν από τη γήρανση > 1,41 kg/mm², αντοχή σε εφελκυσμό μετά τη γήρανση ≥ 80% αυτής πριν από τη γήρανση
|
Ανατρέξτε στο αρχείο δοκιμής
|
Πέρασμα
|
|
6
|
Ψυχρή Κάμψη
|
Αποθηκεύστε το δείγμα σε κουτί χαμηλής θερμοκρασίας σε καθορισμένη θερμοκρασία για 4 ώρες, δείγμα ανέμου σε σιδερένια ράβδο καθορισμένου μεγέθους με καθορισμένες στροφές, πλήρη περιέλιξη εντός 30 δευτερολέπτων μετά τη λήψη του δείγματος από το κουτί χαμηλής θερμοκρασίας
|
Δεν υπάρχουν ρωγμές στην επιφάνεια του δείγματος
|
Χωρίς ρωγμές
|
Πέρασμα
|
|
7
|
Αντίσταση αγωγού
|
Μετρήστε την αντίσταση του αγωγού πυρήνα ενός μέτρου με μετρητή αντίστασης DC
|
Στους 20℃, αντίσταση 8AWG ≤ 2,23Ω/χλμ
|
Ανατρέξτε στο αρχείο δοκιμής
|
Πέρασμα
|
Πιστοποιήσεις & Πρότυπα
Τα προϊόντα μας πληρούν αυστηρά πρότυπα ποιότητας και διαθέτουν πολυάριθμες πιστοποιήσεις:
Πιστοποιήσεις UL
Μονός αγωγός, θερμοπλαστική μόνωση: UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269
Θερμοπλαστική μόνωση πολλαπλών αγωγών
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL28205, UL249, UL235 UL21198, UL2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
Πρόσθετες πιστοποιήσεις: ISO9001, ISO13485, TS16949, Υλικό καλωδίωσης συσκευών CNR
Συχνές Ερωτήσεις
Είστε κατασκευαστής ή εμπορική εταιρεία;
Είμαστε επαγγελματίας κατασκευαστής που ελέγχει όλες τις πτυχές της παραγωγής από την αρχή μέχρι το τέλος. Καλωσορίζουμε τις επισκέψεις στις εγκαταστάσεις μας στο Shenzhen.
Πώς μπορώ να πάρω ένα δείγμα για να δοκιμάσω την ποιότητά σας;
Τα δείγματα είναι δωρεάν για αξιολόγηση. Οι νέοι πελάτες αναμένεται να πληρώσουν για τα έξοδα ταχυμεταφορών.
Ποια είναι η ελάχιστη ποσότητα παραγγελίας σας;
Κανονικά 100μ. Λόγω του βάρους του καλωδίου, συνιστούμε να παραγγείλετε κατάλληλες ποσότητες για τη βελτιστοποίηση του κόστους μεταφοράς. Για μεγαλύτερες παραγγελίες συνιστάται η θαλάσσια μεταφορά.
Μπορώ να έχω έκπτωση;
Διατίθενται εκπτώσεις με βάση την ποσότητα παραγγελίας. Επικοινωνήστε μαζί μας για λεπτομέρειες τιμολόγησης.
Η εταιρεία σας δέχεται παραγωγή OEM;
Ναι, προσφέρουμε υπηρεσίες OEM, συμπεριλαμβανομένης της προσαρμοσμένης εκτύπωσης ονομάτων εταιρειών και καρτών ποιότητας.
