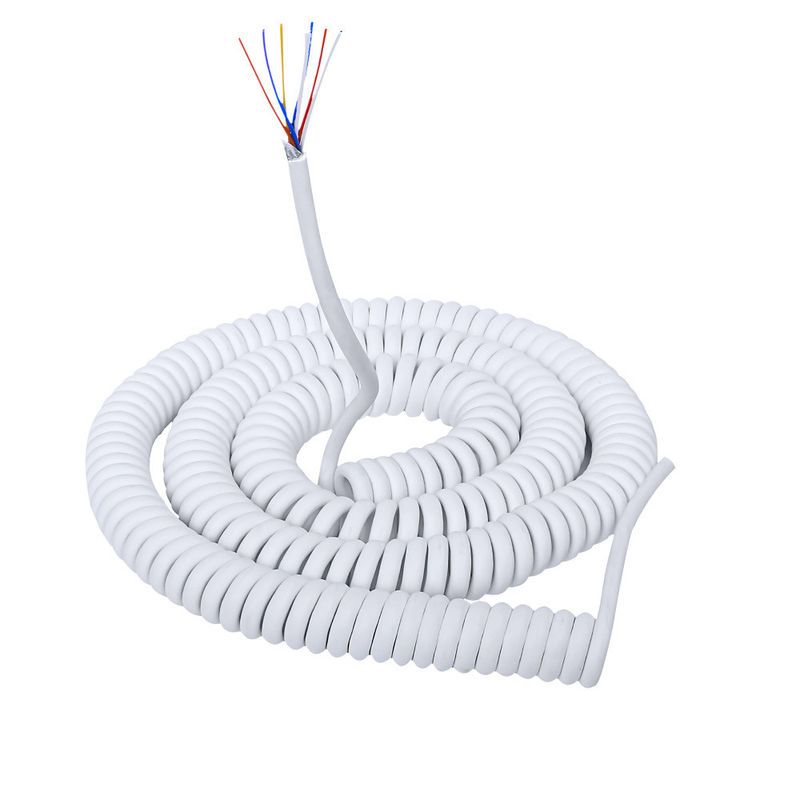

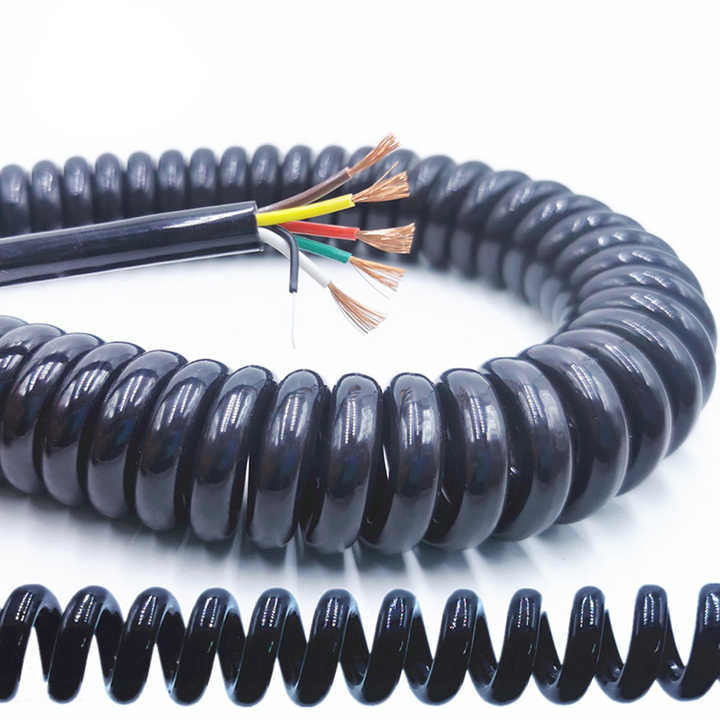

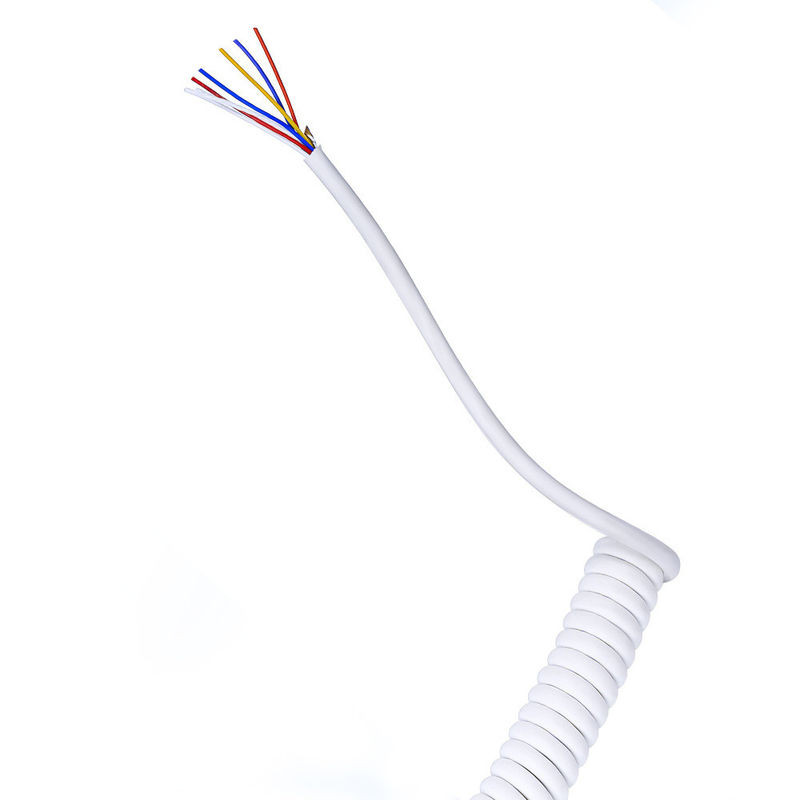

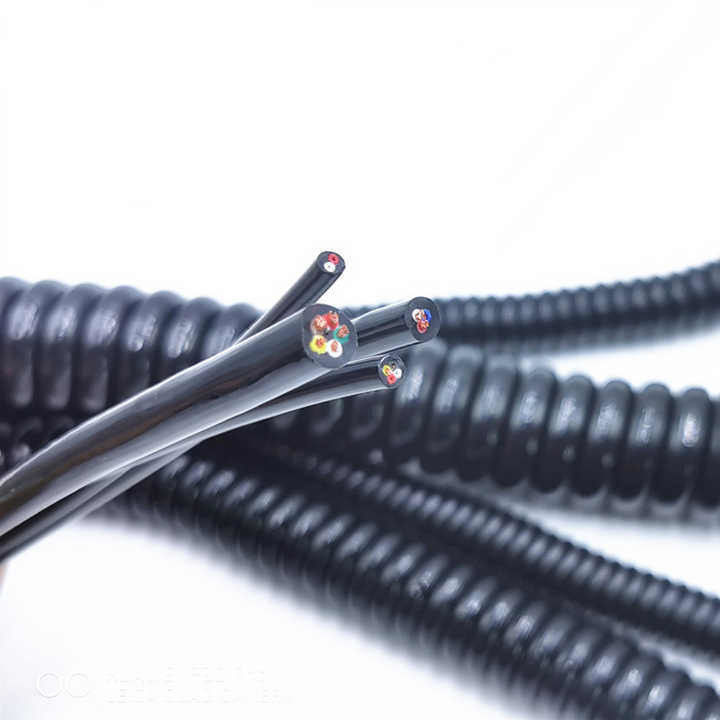

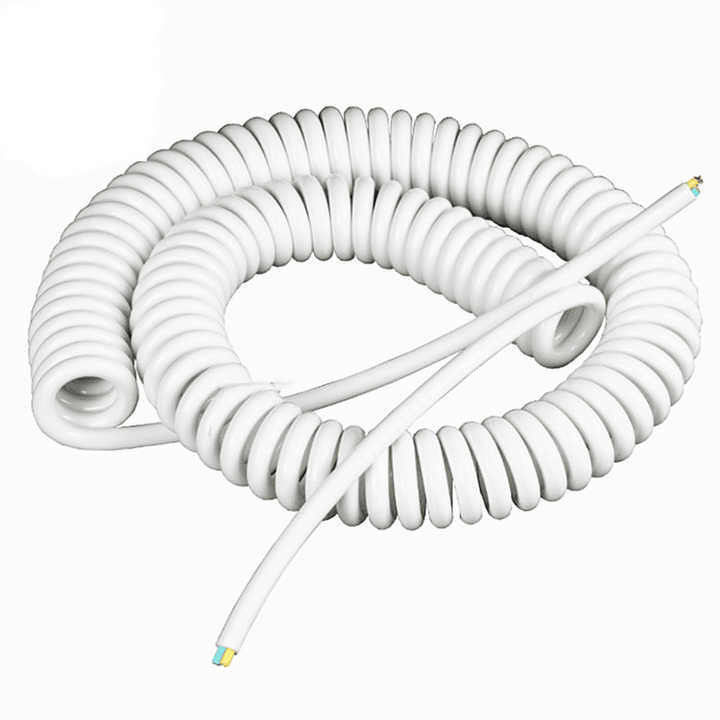

Επιχαλκωμένο καλώδιο με μανδύα PUR 300V Σπειροειδές καλώδιο ελατηρίου για βιομηχανικό έλεγχο
Διαθέσιμα πρότυπα UL
Μονοπολικό, θερμοπλαστική μόνωση
1007 | 1330 | 1333 | 1591 | 1723 | 10064 | 10369 | 1015 | 1331 | 1569 | 1592 | 1901 | 10070 | 10483 | 1185 | 1332 | 1577 | 1672 | 10012 | 10269
Πολλαπλών αγωγών, θερμοπλαστική μόνωση
2095 | 2129 | 2468 | 2586 | 2725 | 20233 | 20280 | 20963 | 2103 | 2463 | 2517 | 2587 | 2835 | 20276 | 20549 | 21198 | 2104 | 2464 | 2576 | 2661 | 2919 | 20279 | 20886 | 21664
Μονοπολικό, θερμοσκληρυνόμενη μόνωση
3075 | 3173 | 3320 | 3386 | 3530 | 3689 | 30005 | 3123 | 3212 | 3321 | 3398 | 3577 | 3702 | 3132 | 3266 | 3331 | 3512 | 3644 | 3817 | 3135 | 3271 | 3385 | 3529 | 3674 | 3886
Δομή & Προδιαγραφές

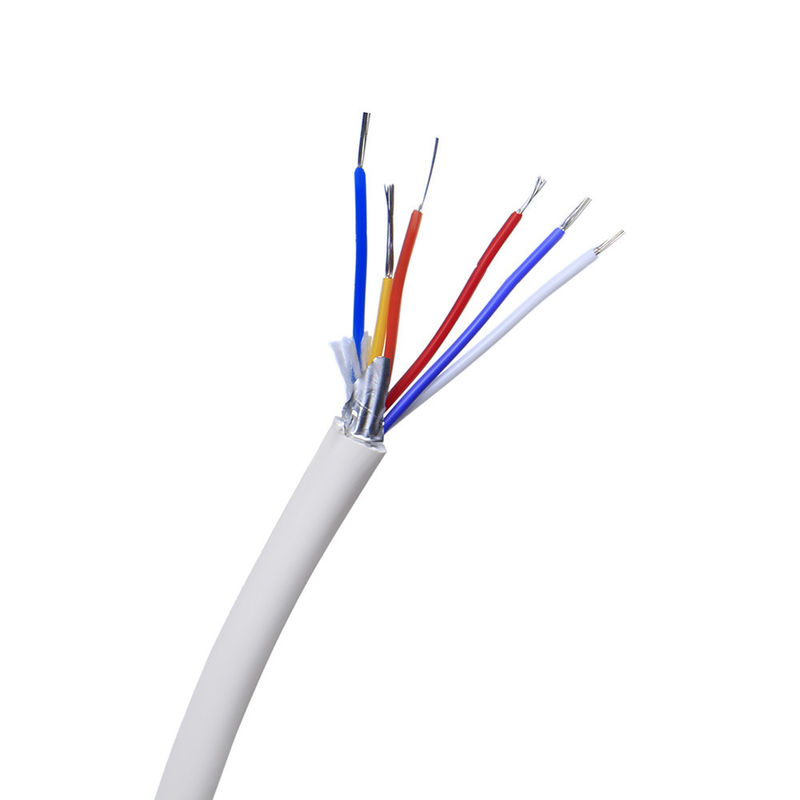

- Αγωγός: Επιχαλκωμένο σύρμα, συμπαγές ή πολλαπλών κλώνων
- Υλικό μόνωσης: PVC/PE/PP/PU/TPE
- Υλικό μανδύα: PU/TPU/PA/PVC
- Μήκος επέκτασης: 1.0m - 25.5m
- Χρώμα: Λευκό, πορτοκαλί ή προσαρμοσμένο
- Μήκος ελατηρίου: Αυθαίρετο
Εύρος προδιαγραφών
- Ονομαστική διατομή: 0.12mm², 0.20mm², 0.25mm², 0.5mm², 0.75mm², 1.0mm² έως 4mm²
- Αριθμός πυρήνων: 1-30 πυρήνες
- Αριθμός πυρήνων κατά παραγγελία: 3-πύρηνος, 4-πύρηνος, 5-πύρηνος, 6-πύρηνος, 7-πύρηνος, 8-πύρηνος αγωγός
- Μετρητής: AWG28, AWG26, AWG24, AWG22, AWG20, AWG18, AWG16, AWG14
Εταιρεία
| Μάρκα |
LINKE |
Διατομή (mm²) |
0.01-500mm² |
| Μετρητής καλωδίου (AWG) |
[π.χ., 24AWG, 28AWG] |
Αγωγός |
Επιχαλκωμένος χαλκός / γυμνός χαλκός, βάσει απαιτήσεων πελάτη |
| Υλικό μόνωσης |
PVC/TPU/Σιλικόνη/PE/PP/XLPE/Νάιλον/άλλο |
Υλικό μανδύα |
[PVC/PU/Λάστιχο/Πλέγμα/κ.λπ.] |
| Πιστοποιήσεις |
RoHS/REACH/UL/CE/IP68/κ.λπ. |
Προσαρμοσμένο μήκος |
[π.χ., 1m, 3ft, 5m ±5% ανοχή] |
| Τύπος καλωδίου |
[Ιατρικό/Τροφοδοσίας/Ήχου/Ομοαξονικό/Ηλεκτρικό/Αυτοκινήτου/Αποθήκευσης ενέργειας//κ.λπ.] |
Θωράκιση |
[Θωρακισμένο/Μη θωρακισμένο/Θωράκιση πλέγματος] |
| Αντίσταση |
[π.χ., 75Ω (για ομοαξονικά καλώδια)] |
Εκτύπωση/Λογότυπο |
[Κείμενο/Ετικέτα/Λογότυπο, μέγιστο 20 χαρακτήρες] |
| Ακτίνα κάμψης |
[π.χ., ≥5× διάμετρος καλωδίου] |
Ονομαστικό ρεύμα |
[π.χ., 5A] |
| Ονομαστική τάση |
[π.χ., 30V AC/DC] |
Υλικό συνδετήρα |
[Επιχρυσωμένο/Επιμεταλλωμένο με νικέλιο/Ορείχαλκος/κ.λπ.] |
| Συνδετήρες |
[π.χ., USB Type-C, Υποδοχή 3.5mm, RJ45] |
Μανδύας |
XLPE ή PE ή PVC ΛΑΣΤΙΧΟ |
| Χρόνος παράδοσης |
7-14 ημέρες μετά την επιβεβαίωση της παραγγελίας |
Χρώματα |
[Μαύρο/Λευκό/Κόκκινο/Προσαρμοσμένο Pantone/κ.λπ.] |
| Θερμοκρασία |
Μείον 70°C έως 350°C (-70°C ~ 350°C) |
Συσκευασία |
Ρολό/κουτί/πλάκα/Προσαρμοσμένο |
| Υποστηρικτικές υπηρεσίες |
multicolumn {3}{l}{προσαρμοσμένο καλώδιο, ολοκληρωμένες λύσεις, συμπεριλαμβανομένης ακριβούς κοπής, πρεσάρισμα και εγκατάσταση ακροδεκτών (προσδιορίστε υλικό, π.χ., επιχαλκωμένο/επιμεταλλωμένο με νικέλιο) |
|
|
Ανεξάρτητο Εργαστήριο • Πλήρης Εξοπλισμός Δοκιμών • Πλήρης Ποιοτικός Έλεγχος
Δοκιμάζουμε κάθε προϊόν σύμφωνα με αυστηρά πρότυπα για να διασφαλίσουμε ανώτερη ποιότητα και αξιόπιστη απόδοση.
|
Αρ.
|
Στοιχείο Δοκιμής
|
Συνθήκη Δοκιμής
|
Απαίτηση Δοκιμής
|
Δεδομένα Δοκιμής
|
Αποτέλεσμα
|
|
1
|
Επιθεώρηση Δομής
|
1. Συμμόρφωση με τον πίνακα μεγέθους καλωδίου 2. Ελάχιστο πάχος ≥ 80% του μέσου πάχους
|
Συμμόρφωση με τον πίνακα μεγέθους καλωδίου
|
Ανατρέξτε στο αρχείο δοκιμής
|
Επιτυχία
|
|
2
|
Θερμικό Σοκ
|
Τυλίξτε το δείγμα σε σιδερένια ράβδο καθορισμένου μεγέθους, τοποθετήστε το σε φούρνο γήρανσης στην καθορισμένη θερμοκρασία για 1 ώρα, ψύξτε το δείγμα σε θερμοκρασία δωματίου για τουλάχιστον 30 λεπτά, στη συνέχεια παρατηρήστε το δείγμα
|
Χωρίς ρωγμές στην επιφάνεια του δείγματος
|
Χωρίς ρωγμές
|
Επιτυχία
|
|
3
|
Θερμική Παραμόρφωση
|
1. Μετρήστε το πάχος του δείγματος (σημειώστε τη θέση μέτρησης) 2. Τοποθετήστε το δείγμα και το εξάρτημα δοκιμής σε φούρνο γήρανσης για προθέρμανση στην καθορισμένη θερμοκρασία για 1 ώρα 3. Τοποθετήστε το δείγμα κάτω από τη στήλη πίεσης του εξαρτήματος δοκιμής για 1 ώρα 4. Μετρήστε ξανά το πάχος του δείγματος στην ίδια θέση
|
1. Το δείγμα δεν πρέπει να σπάσει από τη στήλη πίεσης ή να εκθέσει τον αγωγό 2. Μείωση πάχους ≤ 50%
|
Ανατρέξτε στο αρχείο δοκιμής
|
Επιτυχία
|
|
4
|
FT2
|
Εφαρμόστε μια τυπική φλόγα σε ύψος 125mm μία φορά
|
1. Η φλόγα δεν πρέπει να εξαπλωθεί κατά μήκος της 2. Η φλόγα δεν πρέπει να εξαπλωθεί σε κοντινά εύφλεκτα υλικά
|
Ανατρέξτε στο αρχείο δοκιμής
|
Επιτυχία
|
|
5
|
Γήρανση
|
1. Πάρτε πέντε τμήματα μανδύα μήκους 200mm 2. Τοποθετήστε τα δείγματα σε φούρνο γήρανσης στους 158°C για 168 ώρες 3. Αφού αφαιρέσετε τα δείγματα, τοποθετήστε τα σε θερμοκρασία δωματίου 23±5°C για 16 ώρες, στη συνέχεια δοκιμάστε την επιμήκυνση σε θραύση και την αντοχή σε εφελκυσμό
|
1. Επιμήκυνση πριν τη γήρανση ≥ 300%, επιμήκυνση μετά τη γήρανση ≥ 80% της πριν τη γήρανση 2. Αντοχή σε εφελκυσμό πριν τη γήρανση > 1.41kg/mm², αντοχή σε εφελκυσμό μετά τη γήρανση ≥ 80% της πριν τη γήρανση
|
Ανατρέξτε στο αρχείο δοκιμής
|
Επιτυχία
|
|
6
|
Ψυχρή Κάμψη
|
Αποθηκεύστε το δείγμα σε κουτί χαμηλής θερμοκρασίας στην καθορισμένη θερμοκρασία για 4 ώρες, τυλίξτε το δείγμα σε σιδερένια ράβδο καθορισμένου μεγέθους με καθορισμένες στροφές, ολοκληρώστε το τύλιγμα εντός 30 δευτερολέπτων αφού αφαιρεθεί το δείγμα από το κουτί χαμηλής θερμοκρασίας
|
Χωρίς ρωγμές στην επιφάνεια του δείγματος
|
Χωρίς ρωγμές
|
Επιτυχία
|
|
7
|
Αντίσταση Αγωγού
|
Μετρήστε την αντίσταση του αγωγού ενός μέτρου με μετρητή αντίστασης DC
|
Στους 20°C, αντίσταση 8AWG ≤ 2.23Ω/km
|
Ανατρέξτε στο αρχείο δοκιμής
|
Επιτυχία
|
Η Linke cable technology (DongGuan) Co. Ltd. επικεντρώνεται στην έρευνα και ανάπτυξη και
παρέχει επαγγελματικές λύσεις για καλώδια και σύρματα, ειδικά για
διαφορετικούς βιομηχανικούς πελάτες. Περιλαμβάνει:
Καλώδιο ανθρωποειδούς ρομπότ,
Καλώδιο τροφοδοσίας/δεδομένων AI,
Καλώδιο ημιαγωγών/καλώδιο βιομηχανικής αυτοματοποίησης,
Καλώδιο αισθητήρα,
Καλώδιο νέας ενέργειας,
Καλώδιο ιατρικής αισθητικής,
Καλώδιο UL,
Η Linke Cable διαθέτει ποικίλες δυνατότητες ανάπτυξης προϊόντων και τεχνικές δυνατότητες για την υποστήριξη ποικίλων
αναγκών πελατών. Έχουμε λάβει τις ακόλουθες άδειες προϊόντων: UL 758,CCC,RoHs,REACH,CE; Έχουμε
λάβει το ακόλουθο σύστημα διαχείρισης ποιότητας:ISO 9001-2015(Όλα τα προϊόντα); ISO 13485
(Ιατρικές συσκευές και όργανα),IATF 16949(Αυτοκινητοβιομηχανία)
Προφίλ
Κατασκευαστής καλωδίων και συρμάτων Η Linke Cable Technology Co., Ltd είναι κορυφαίος προμηθευτής καλωδίων στην Κίνα. Τα τελευταία πάνω από 10 χρόνια, η Linke Cable επικεντρώνεται στην έρευνα και ανάπτυξη, παραγωγή και εμπορία καλωδίων και συρμάτων. Η Linke παρέχει διάφορα καλώδια και προσαρμοσμένες λύσεις καλωδίων σε πελάτες παγκοσμίως.
Ειδικευόμαστε σε καλώδια φόρτισης EV, ιατρικά καλώδια, καλώδια σιλικόνης, καλώδια ελατηρίου, πλεγμένα καλώδια, καλώδια towlobe, καλώδια UL, καλώδια αυτοκινήτου και άλλα.
Στην Linke Cable, πιστεύουμε ότι υπάρχει καλύτερος τρόπος να φέρουμε ανώτερα καλώδια στην αγορά. Χρησιμοποιούμε μια προσέγγιση μηχανικός προς μηχανικό για να αναπτύξουμε καλύτερα καλώδια για τους πελάτες και να βελτιώσουμε την ποιότητα ζωής.
Οι Πιστοποιήσεις μας
UL1007
UL1185
UL1672
UL10070
UL10483
UL1015
UL1569
UL10012
UL10269
UL2095
UL2129
UL2468
UL2586
UL2725
UL20233
UL20280
UL20963
UL2103
UL2463
UL2517
UL2587
UL2835
UL20276
UL20549
UL21198
UL2104
UL2464
UL2576
UL2661
UL2919
UL20279
UL20886
UL21664
ISO9001
ISO13485
TS16949
CNR - Υλικό καλωδίωσης συσκευών: Εξωθημένο PVC μονωμένο μονό, ονομαστικής 105°C, 1000V, Κατηγορία I, Ομάδα A, B, ή AB, FT1 ή/και FT2. Καλώδιο με εξωθημένο PVC μη ενσωματωμένο μανδύα, ονομαστικής 105°C, 1000V, Κατηγορία I, Κατηγορία ή Κατηγορία I/II, Ομάδα A, B, ή AB, FT1 ή/και FT2. Καλώδιο με εξωθημένο TPU μη ενσωματωμένο μανδύα, ονομαστικής 80°C, 300V, Κατηγορία I, Κατηγορία ή Κατηγορία I/II, Ομάδα A, B, ή AB, FT1 ή/και FT2.Συχνές Ερωτήσεις
Είστε κατασκευαστής ή εμπορική εταιρεία;
Είμαστε επαγγελματίας κατασκευαστής. Μπορούμε να ελέγξουμε την παραγγελία σας από την αρχή έως το τέλος. Καλώς ήρθατε να μας επισκεφθείτε. Θα σας παραλάβουμε από τη Σενζέν.
Πώς μπορώ να πάρω ένα δείγμα για να ελέγξω την ποιότητά σας;
Τα δείγματα είναι δωρεάν για εσάς. Οι νέοι πελάτες αναμένεται να πληρώσουν για το κόστος του ταχυμεταφορέα.
Ποια είναι η ελάχιστη ποσότητα παραγγελίας σας;
Κανονικά 100μ. Ωστόσο, το καλώδιο είναι πολύ βαρύ. Καλύτερα να παραγγείλετε μια κατάλληλη ποσότητα για να αποφύγετε το υψηλό φορτίο. Η θαλάσσια μεταφορά είναι η καλύτερη επιλογή.
Μπορώ να έχω έκπτωση;
Εξαρτάται από την ποσότητα σας. Μπορούμε να κάνουμε έκπτωση και να αναλάβουμε το φορτίο. Παρακαλούμε επικοινωνήστε μαζί μας.
Η εταιρεία σας δέχεται παραγωγή OEM;
Ναι, μπορούμε να εκτυπώσουμε το όνομα της εταιρείας σας, και ακόμη και να προσαρμόσουμε την κάρτα ποιότητας για να προωθήσουμε την εταιρεία σας.
