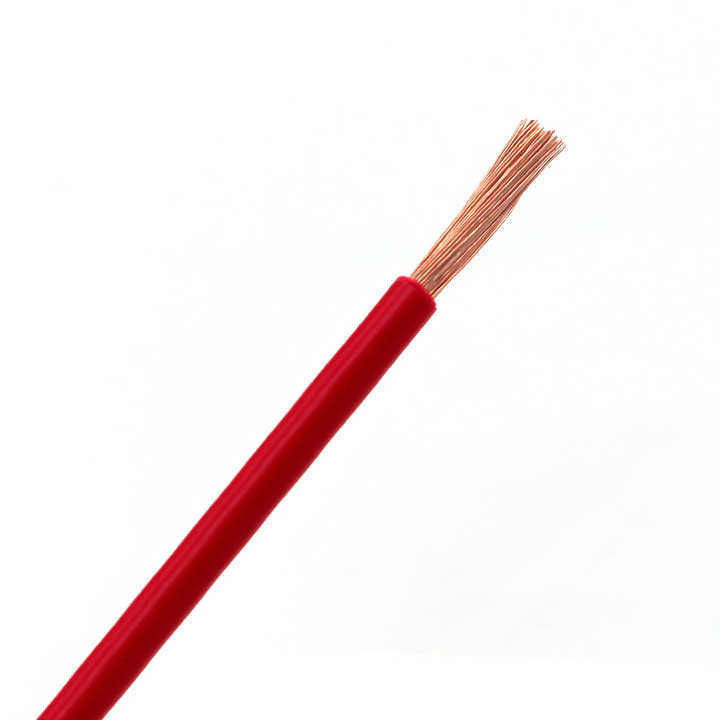

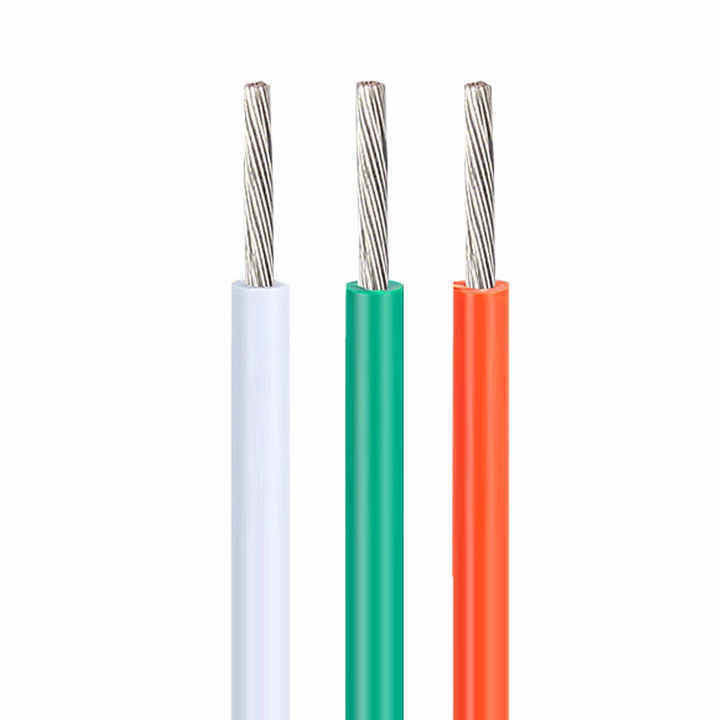

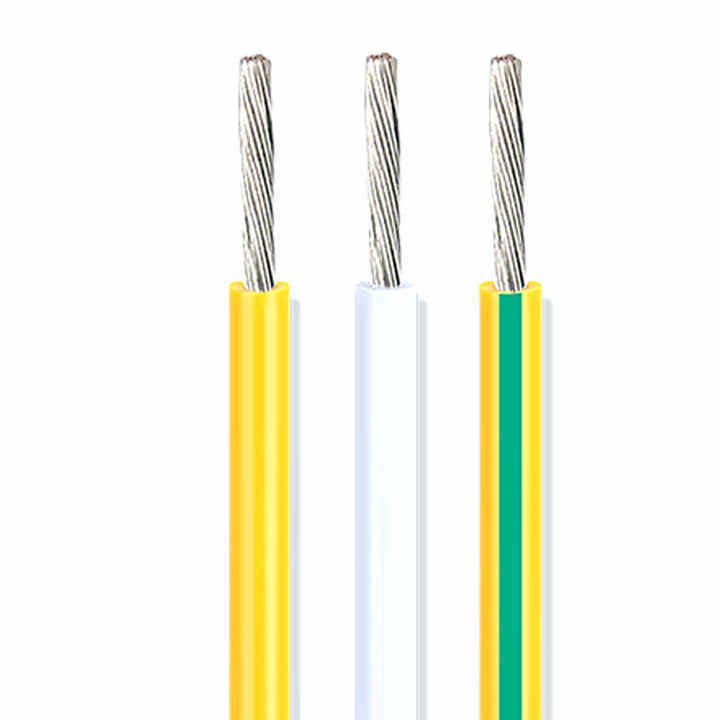

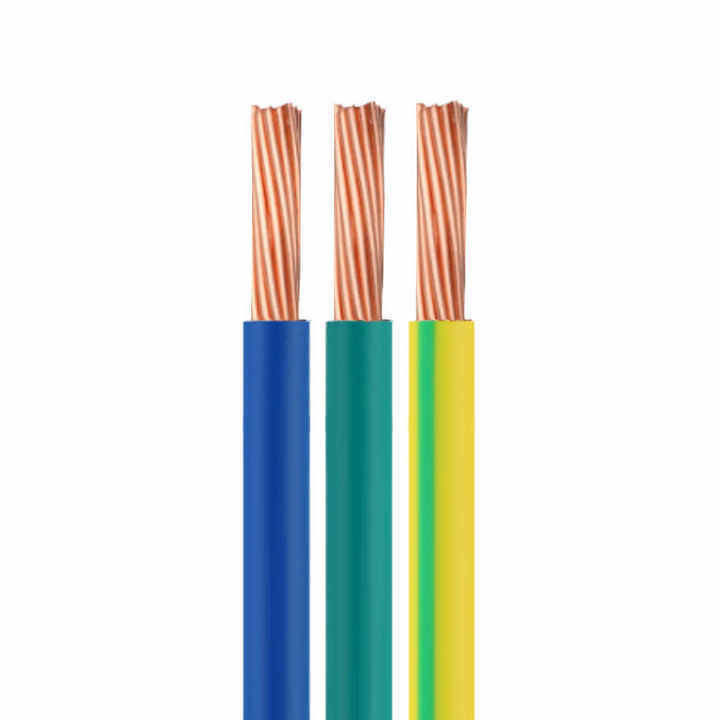

UL10269#24AWG Ηλεκτρονικό καλώδιο υψηλής τάσης 1000V με κασσίτερο χαλκού και μόνωση XLPE για νέα συστήματα αποθήκευσης ενέργειας

1. Συμμόρφωση με τον πίνακα μεγεθών καλωδίων

2. Ελάχιστο πάχος ≥ 80% του μέσου πάχους

Τυλίξτε το δείγμα σε σιδερένια ράβδο καθορισμένου μεγέθους, τοποθετήστε το σε φούρνο γήρανσης στην καθορισμένη θερμοκρασία για 1 ώρα, ψύξτε το δείγμα σε θερμοκρασία δωματίου για τουλάχιστον 30 λεπτά, στη συνέχεια παρατηρήστε το δείγμα

1. Μετρήστε το πάχος του δείγματος (σημειώστε τη θέση μέτρησης)

2. Τοποθετήστε το δείγμα και το εξάρτημα δοκιμής σε φούρνο γήρανσης για προθέρμανση στην καθορισμένη θερμοκρασία για 1 ώρα

3. Τοποθετήστε το δείγμα κάτω από την στήλη πίεσης του εξαρτήματος δοκιμής για 1 ώρα

4. Επαναμετρήστε το πάχος του δείγματος στην ίδια θέση

1. Το δείγμα δεν πρέπει να έχει ρωγμές από την στήλη πίεσης ή να εκθέτει τον αγωγό

2. Μείωση πάχους ≤ 50%

Εφαρμόστε μια τυπική φλόγα σε ύψος 125mm μία φορά

1. Η φλόγα δεν πρέπει να διαδίδεται κατά μήκος της

2. Η φλόγα δεν πρέπει να εξαπλώνεται σε κοντινά εύφλεκτα υλικά

1. Πάρτε πέντε τμήματα μανδύα μήκους 200mm

2. Τοποθετήστε τα δείγματα σε φούρνο γήρανσης στους 158℃ για 168 ώρες

3. Αφού αφαιρεθούν τα δείγματα, τοποθετήστε τα σε θερμοκρασία δωματίου 23±5℃ για 16 ώρες, στη συνέχεια δοκιμάστε την επιμήκυνση σε θραύση και την αντοχή σε εφελκυσμό

1. Επιμήκυνση πριν τη γήρανση ≥ 300%, επιμήκυνση μετά τη γήρανση ≥ 80% της πριν τη γήρανση

2. Αντοχή σε εφελκυσμό πριν τη γήρανση > 1.41kg/mm², αντοχή σε εφελκυσμό μετά τη γήρανση ≥ 80% της πριν τη γήρανση

Αποθηκεύστε το δείγμα σε κουτί χαμηλής θερμοκρασίας στην καθορισμένη θερμοκρασία για 4 ώρες, τυλίξτε το δείγμα σε σιδερένια ράβδο καθορισμένου μεγέθους με καθορισμένες στροφές, ολοκληρώστε το τύλιγμα εντός 30 δευτερολέπτων αφού αφαιρεθεί το δείγμα από το κουτί χαμηλής θερμοκρασίας

Μετρήστε την αντίσταση ενός μέτρου πυρήνα αγωγού με μετρητή αντίστασης DC
