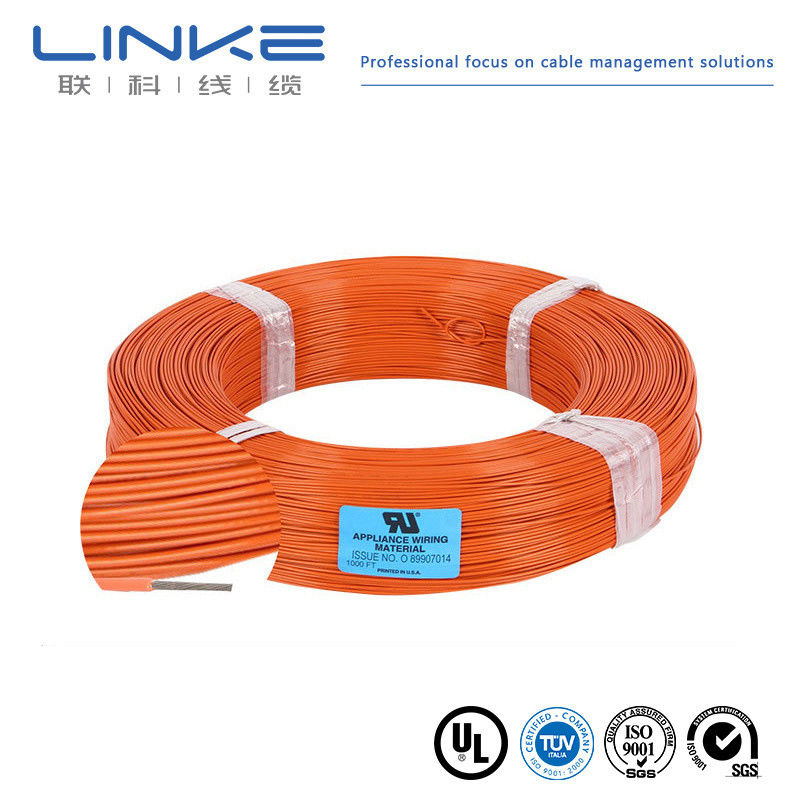

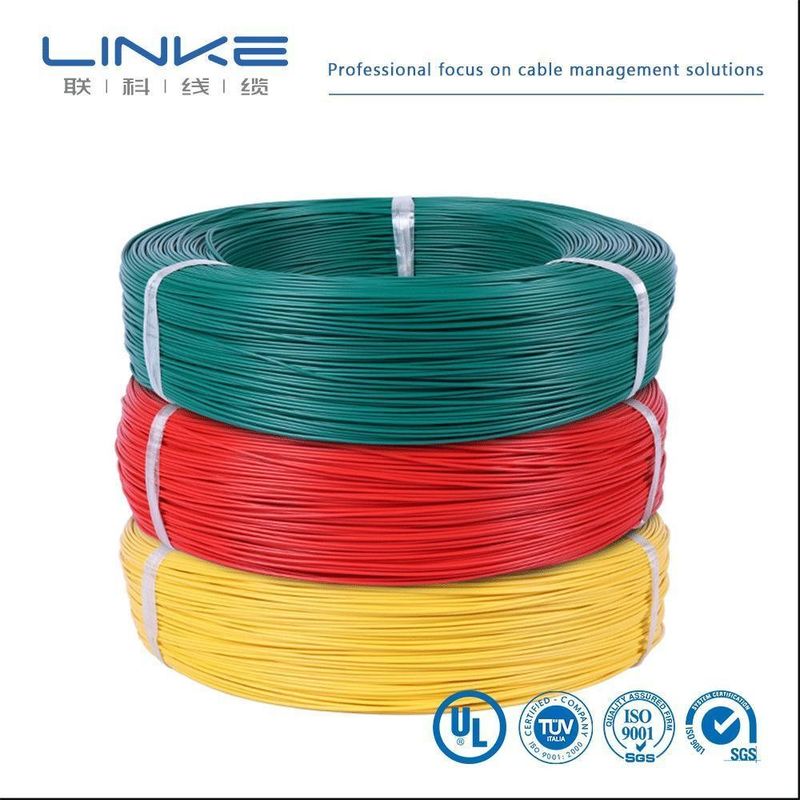

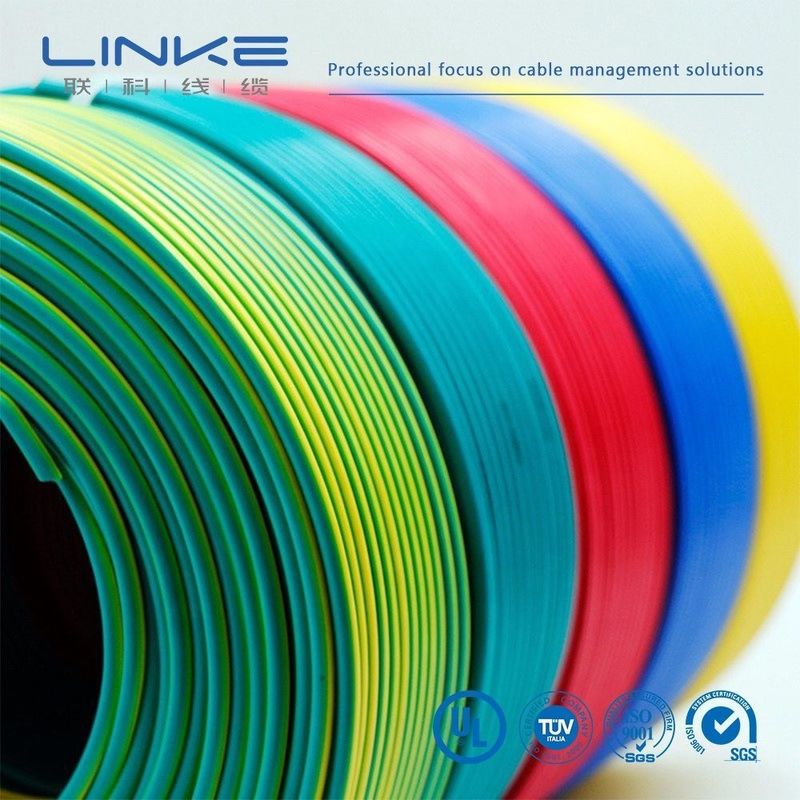

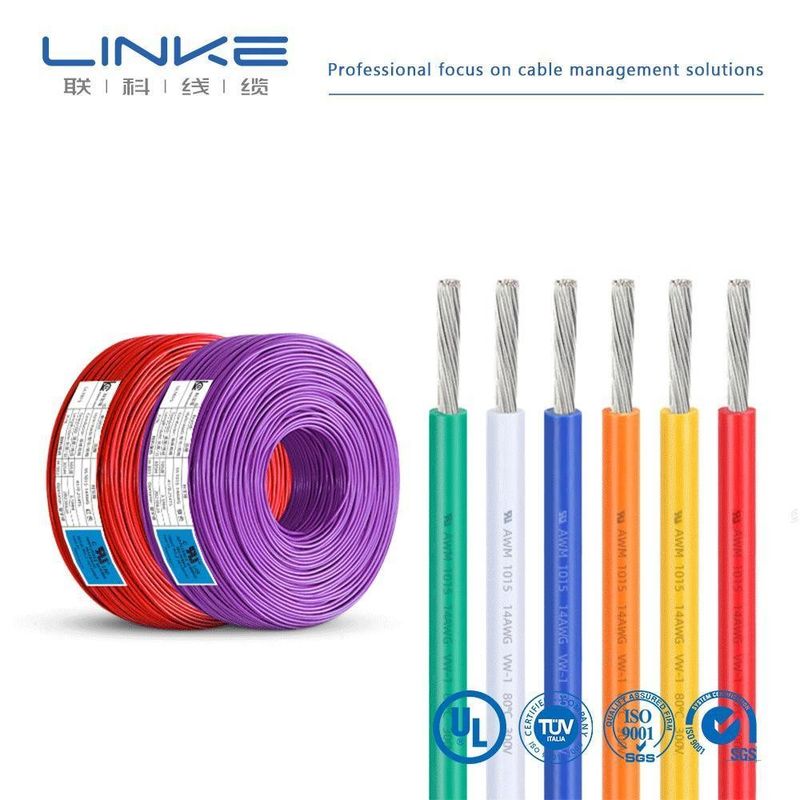

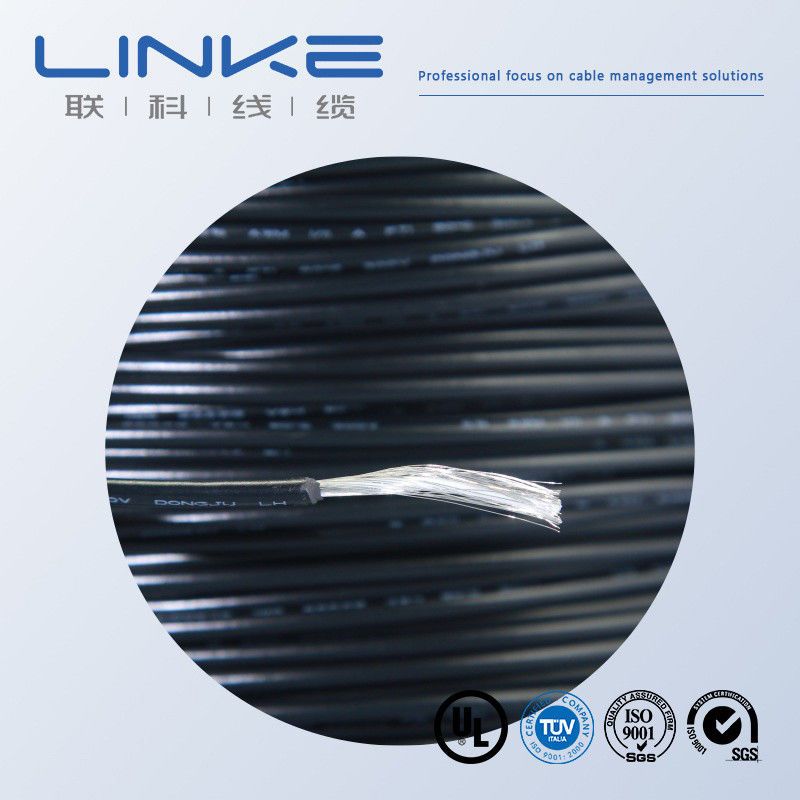

Υψηλής θερμοκρασίας ηλεκτρικό σύρμα χαλκού FEP καλώδιο UL1333 300V/150c για ηλεκτρονική συσκευή

- Όχι, όχι, όχι.

Τμήμα δοκιμής

Συνθήκη δοκιμής

Απαιτούμενη δοκιμή

Δεδομένα δοκιμής

Αποτελέσματα

1

Έλεγχος δομής.

1Συμμορφωθείτε με το πίνακα μεγέθους καλωδίου 2.

Συμμορφώσου με τον πίνακα μεγέθους καλωδίου

Αναφέρετε στο τεστ ρεκόρ

Περάστε.

2

Θερμικό σοκ

Στρίψτε το δείγμα σε σιδερένια ράβδο καθορισμένου μεγέθους, τοποθετήστε το σε ένα φυτώριο φούρνο σε καθορισμένη θερμοκρασία για 1 ώρα, κρυώστε το δείγμα σε θερμοκρασία δωματίου για τουλάχιστον 30 λεπτά, στη συνέχεια παρατηρήστε το δείγμα.

Δεν υπάρχουν ρωγμές στην επιφάνεια του δείγματος.

Χωρίς ρωγμές.

Περάστε.

3

Θερμική παραμόρφωση

1. Measure sample thickness (mark measurement position) 2. Place sample and test fixture in aging oven for preheating at specified temperature for 1 hour3.Place sample under pressure column of test fixture for 1 hour4 Το δείγμα τοποθετείται κάτω από πίεσηΑναμετρήστε το πάχος του δείγματος στην ίδια θέση.

1Το δείγμα δεν πρέπει να σπάσει από στήλη πίεσης ή να εκθέσει αγωγό.

Αναφέρετε στο τεστ ρεκόρ

Περάστε.

4

FT2

Εφαρμόστε μια κανονική φλόγα σε ύψος 125 χιλιοστών μια φορά.

1Η φλόγα δεν πρέπει να εξαπλωθεί κατά μήκος του.

Αναφέρετε στο τεστ ρεκόρ

Περάστε.

5

Γήρανση

1Πάρτε πέντε τμήματα 200 χιλιοστών μήκους και τοποθετήστε τα δείγματα σε φούρνο γήρανσης σε 158°C για 168 ώρες.then test elongation at break and tensile strength (τότε δοκιμάστε το επιμήκυνση κατά το σπάσιμο και την αντοχή σε έλξη)

1. Επεκμήλωση πριν από τη γήρανση ≥ 300%, επεκμήλωση μετά τη γήρανση ≥ 80% αυτού πριν από τη γήρανση

Αναφέρετε στο τεστ ρεκόρ

Περάστε.

6

Κλοντ Μπεντ.

Αποθηκεύστε δείγμα σε χαμηλή θερμοκρασία κουτί σε καθορισμένη θερμοκρασία για 4 ώρες, wind sample on iron rod of specified size with specified turns,ολοκληρωμένο περιστροφή εντός 30 δευτερολέπτων μετά το δείγμα λαμβάνεται έξω από το χαμηλής θερμοκρασίας κουτί

Δεν υπάρχουν ρωγμές στην επιφάνεια του δείγματος.

Χωρίς ρωγμές.

Περάστε.

7

Αντίσταση του αγωγού

Μέτρηση αντίστασης ενός μετρητού πυρήνα αγωγού με μέτρο αντίστασης συνεχούς ροής

At 20°C, αντίσταση 8AWG ≤ 2.23Ω/km

Αναφέρετε στο τεστ ρεκόρ

Περάστε.
