Περιγραφή Προϊόντος
Προσαρμοσμένο UL2464 Υψηλής Θερμοκρασίας Καλώδιο Τροφοδοσίας Ηλεκτρονικού Σιλικόνης Καλώδιο Αυτοκινήτου
Προδιαγραφές Προϊόντος
| Στοιχείο |
Προσαρμοσμένο Καλώδιο Σιλικόνης Υψηλής Θερμοκρασίας UL2464 Ηλεκτρονικό Καλώδιο UL |
| Αγωγός |
Στρεβλωτοί λεπτοί αγωγοί από επικασσιτερωμένο χαλκό |
| Μόνωση |
Ειδική θερμοπλαστική μόνωση χωρίς αλογόνα |
| Εξωτερικό περίβλημα |
Ειδικό θερμοπλαστικό περίβλημα χωρίς αλογόνα |
| Αριθμός Πυρήνων |
Πολυπύρηνοι (Κατόπιν απαίτησης του πελάτη) |
| Ονομαστική Τάση |
Uo/U 300 V |
| Θερμοκρασία |
80 ºC |
| Χρώμα |
Προαιρετικό |
| Εφαρμογή |
Αυτό το προϊόν είναι κυρίως κατάλληλο για εσωτερική και εξωτερική καλωδίωση ηλεκτρονικού εξοπλισμού. Η υψηλής πυκνότητας και υψηλής αγωγιμότητας στρώση θωράκισης πλέγματος εξασφαλίζει ισχυρή ικανότητα κατά των παρεμβολών. Το καλώδιο μπορεί να χρησιμοποιηθεί ως καλώδιο μέτρησης, επιθεώρησης και ελέγχου, καθώς και σε πλήρη σετ εξοπλισμού, συστήματα θέρμανσης, κλιματισμού, εξοπλισμό ψύξης, εξοπλισμό γραφείου αυτοματισμού και επεξεργασίας δεδομένων. |

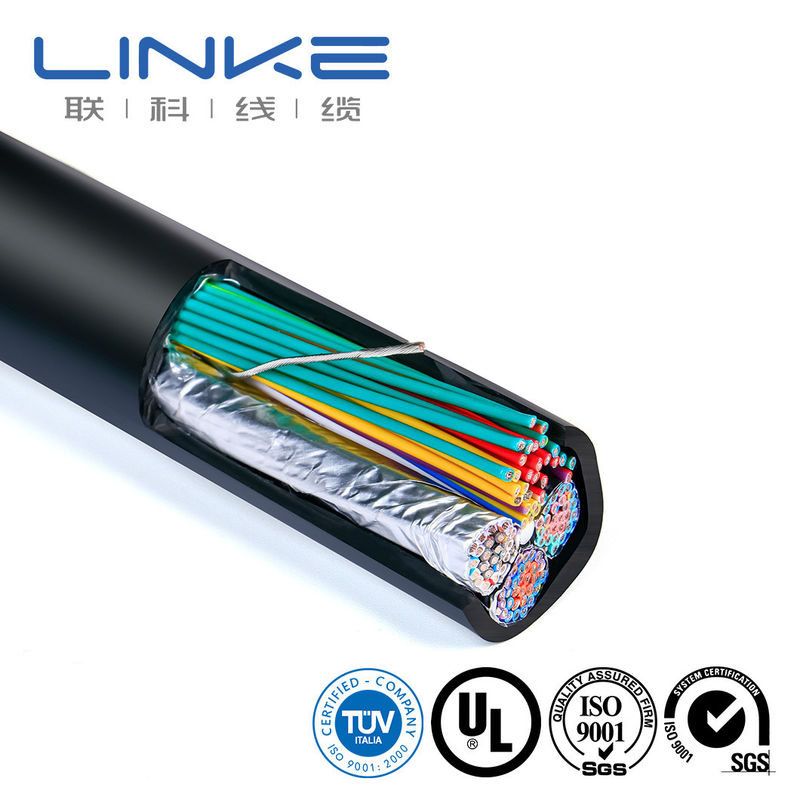

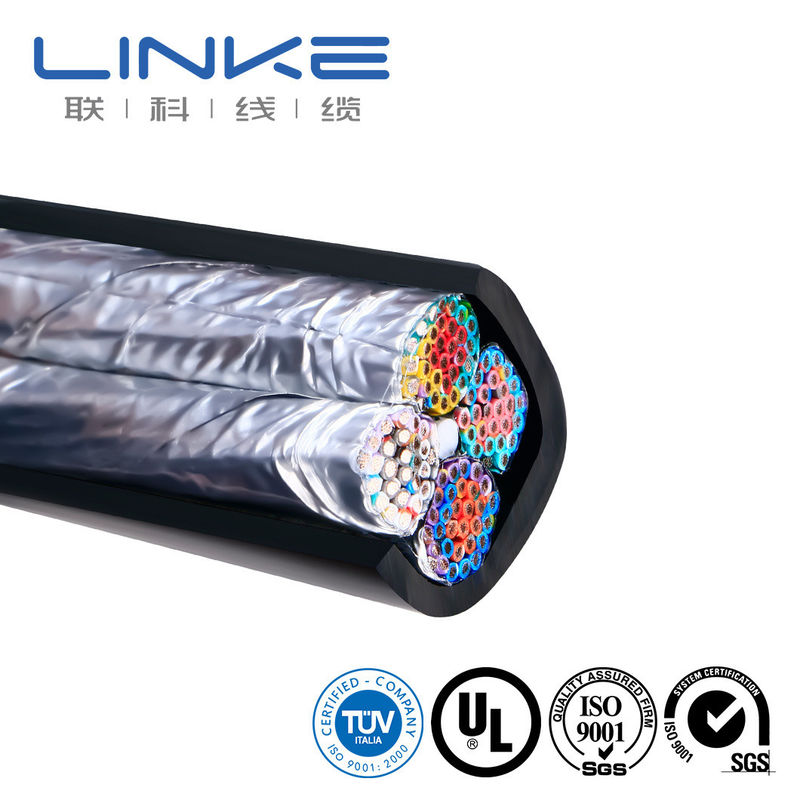

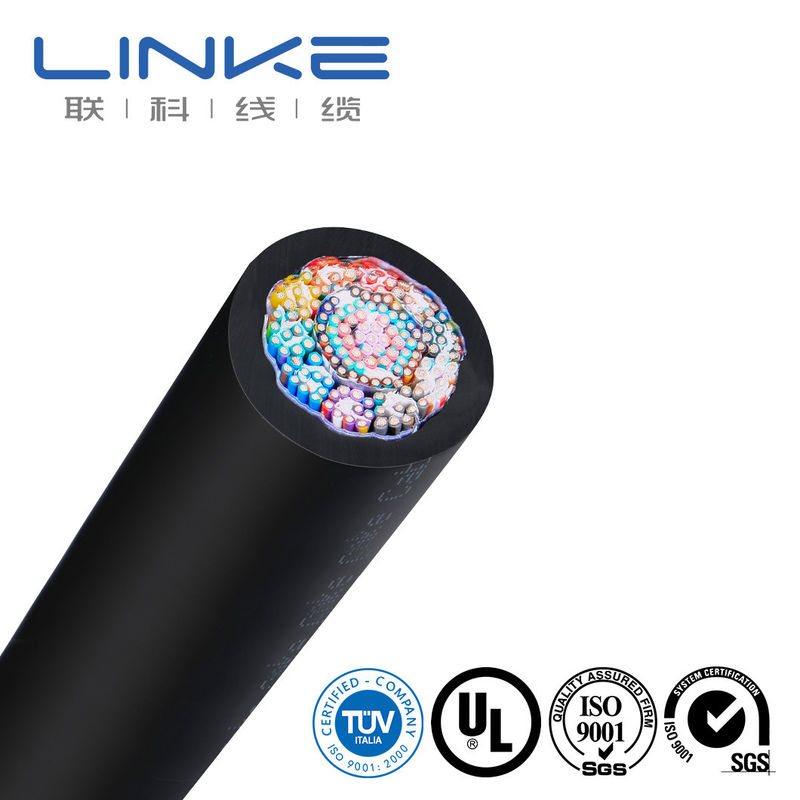

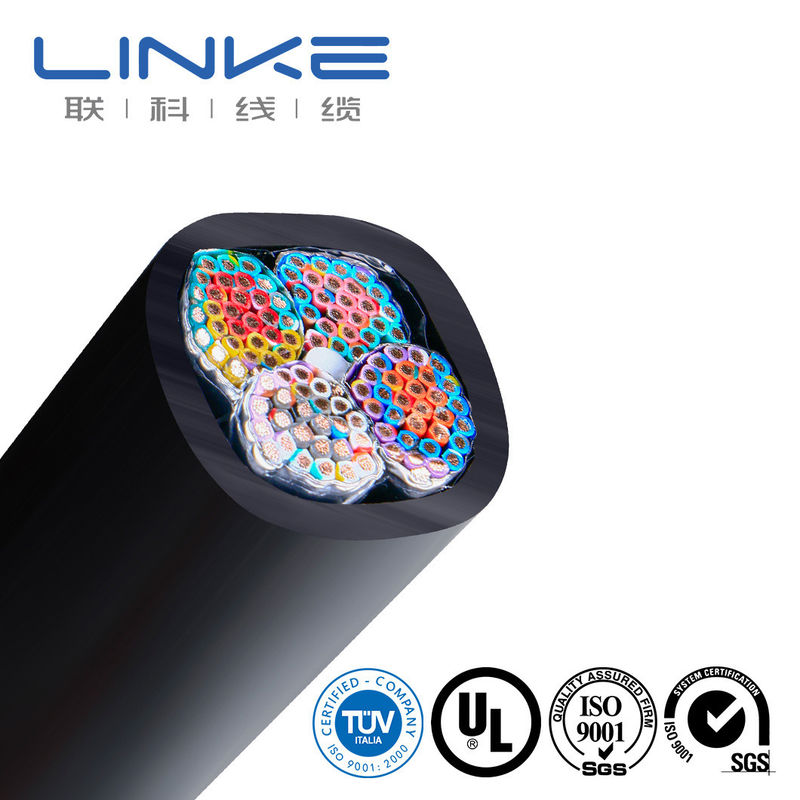

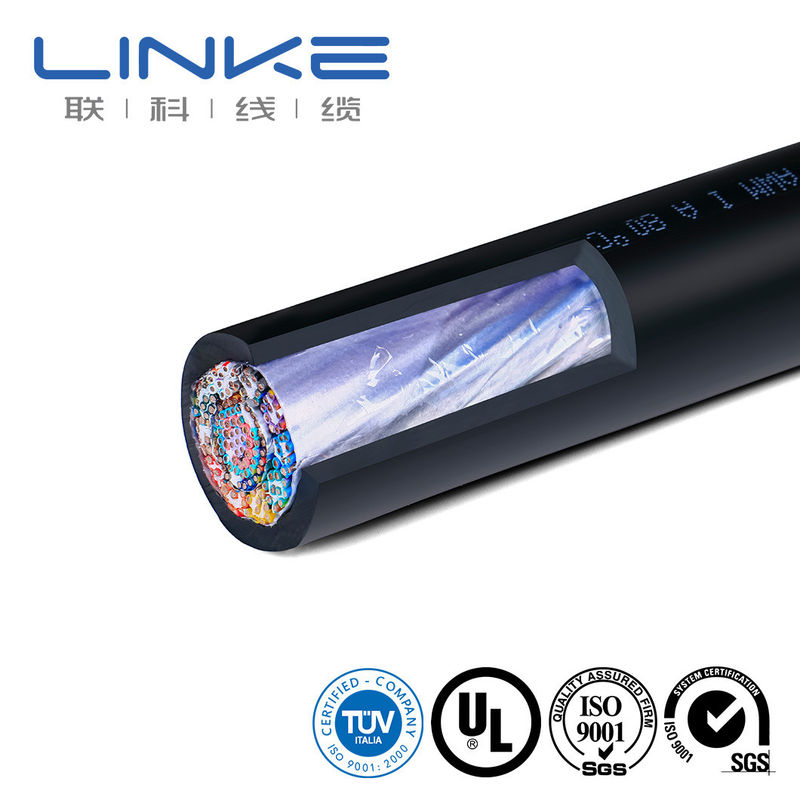

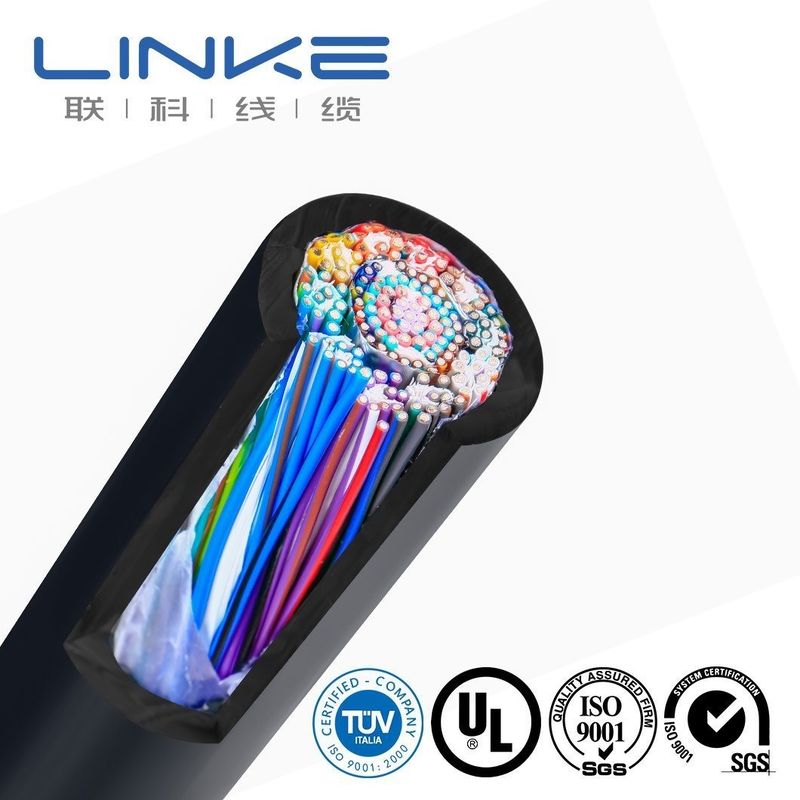

Διαμορφώσεις Πυρήνων
| Πυρήνας Α |
Αγωγός: Επικασσιτερωμένος μαλακός χάλκινος αγωγός 19/0.16 ±0.003mmx7C
Μόνωση: PVC-001 (διάφορα χρώματα)
Σχηματισμός καλωδίου-1: (Πυρήνας Α)
Περίτύλιγμα: Αφρώδης ταινία PP W=6mm, &=0.080mmx1C (φανταχτερό περίτύλιγμα) |
| Πυρήνας Β |
Αγωγός: Επικασσιτερωμένος μαλακός χάλκινος αγωγός 19/0.20±0.003mmx11C
Μόνωση: PVC-001 (διάφορα χρώματα) |
| Πυρήνας C |
Αγωγός: Επικασσιτερωμένος μαλακός χάλκινος αγωγός 19/0.16±0.003mmx18C
Μόνωση: PVC-001 (διάφορα χρώματα) |
| Σχηματισμός καλωδίου-2 |
(Πυρήνας Α+Β+C)
Γέμισμα: 3C σχοινί PP επιβραδυντικό φλόγας 10000D
Περίτύλιγμα: Αφρώδης ταινία PP W=6mm, &=0.080mmx1C (φανταχτερό περίτύλιγμα) |
| Πυρήνας D |
Αγωγός: Επικασσιτερωμένος μαλακός χάλκινος αγωγός 19/0.16±0.003mmx24C
Μόνωση: PVC-001 (διάφορα χρώματα) |
| Σχηματισμός καλωδίου-3 |
(Πυρήνας Α+Β+C+D)
Γέμισμα: 2C σχοινί PP επιβραδυντικό φλόγας 10000D
Περίτύλιγμα: Διαφανές Mylar W=42mm, &=0.025mmx1C
Γείωση: Επικασσιτερωμένος μαλακός χάλκινος αγωγός 19/0.20±0.003mmx1C (γείωση μεταξύ mylar και αλουμινόχαρτου)
Περίτύλιγμα: Ασημί μονής όψης AL W=45mm, &=0.035mmx1C (πλευρά AL προς τα μέσα) |
| Πυρήνας E |
Αγωγός: Επικασσιτερωμένος μαλακός χάλκινος αγωγός 19/0.20±0.003mmx2 σετ*10
Μόνωση: PVC-001 (διάφορα χρώματα) |
| Πυρήνας G |
Αγωγός: Επικασσιτερωμένος μαλακός χάλκινος αγωγός 19/0.16±0.003mmx8 σετ*10
Μόνωση: PVC-001 (διάφορα χρώματα) |
Ηλεκτρική Απόδοση 20°C
| Μέγιστη αντίσταση αγωγού ohm/km |
59.4(22AWG) 36.7(20AWG) |
| Αντοχή τάσης AC kv/min |
2.00 |
| Ελάχιστη αντίσταση μόνωσης M ohm/km |
10.00 |
| Δοκιμή σπινθήρα (AC) kv |
3.00 |
Σχετικά με την Linke Cable Technology Co., Ltd
Κατασκευαστής καλωδίων Η Linke Cable Technology Co., Ltd είναι κορυφαίος προμηθευτής καλωδίων στην Κίνα. Τα τελευταία 10+ χρόνια, η Linke Cable επικεντρώνεται στην Ε&Α, την παραγωγή και το μάρκετινγκ καλωδίων. Η Linke παρέχει διάφορα καλώδια & προσαρμοσμένες λύσεις καλωδίων σε όλο τον κόσμο. Ειδικευόμαστε σε καλώδια φόρτισης EV, ιατρικά καλώδια, καλώδια σιλικόνης, ελατηριωτά καλώδια, πλεγμένα καλώδια, καλώδια towlobe, καλώδια UL, καλώδια αυτοκινήτου, κ.λπ.
Στην Linke cable, πιστεύουμε ότι υπάρχει καλύτερος τρόπος να φέρουμε καλύτερα καλώδια στην αγορά. Χρησιμοποιούμε μια προσέγγιση μηχανικός-προς-μηχανικό για να αναπτύξουμε καλύτερα καλώδια για τους πελάτες και να βελτιώσουμε την ποιότητα της ζωής.
| Μάρκα |
LINKE |
Διατομή (mm²) |
0.01-500mm² |
| Μέγεθος καλωδίου (AWG) |
[π.χ., 24AWG, 28AWG] |
Αγωγός |
Επικασσιτερωμένος χαλκός / γυμνός χαλκός, βάσει απαιτήσεων πελάτη |
| Υλικό μόνωσης |
PVC/TPU/Σιλικόνη καουτσούκ/PE/PP/XLPE/Νάιλον/άλλο |
Υλικό περιβλήματος |
[PVC/PU/Καουτσούκ/Πλέγμα/κ.λπ.] |
| Πιστοποιήσεις |
RoHS/REACH/UL/CE/IP68/κ.λπ. |
Προσαρμοσμένο μήκος |
[π.χ., 1m, 3ft, 5m ±5% ανοχή] |
| Τύπος καλωδίου |
[Ιατρικό/Τροφοδοσίας/Ήχου/Ομοαξονικό/Ηλεκτρικό/Αυτοκινήτου/Αποθήκευσης ενέργειας//κ.λπ.] |
Θωράκιση |
[Θωρακισμένο/Μη θωρακισμένο/Θωράκιση πλέγματος] |
| Αντίσταση |
[π.χ., 75Ω (για ομοαξονικά καλώδια)] |
Εκτύπωση/Λογότυπο |
[Κείμενο/Ετικέτα/Λογότυπο, μέγ. 20 χαρακτήρες] |
| Ακτίνα κάμψης |
[π.χ., ≥5× διάμετρος καλωδίου] |
Ονομαστικό ρεύμα |
[π.χ., 5A] |
| Ονομαστική τάση |
[π.χ., 30V AC/DC] |
Υλικό συνδετήρα |
[Επιχρυσωμένο/Επιμεταλλωμένο με νικέλιο/Ορείχαλκος/κ.λπ.] |
| Συνδετήρες |
[π.χ., USB Type-C, 3.5mm Jack, RJ45] |
Περίβλημα |
XLPE ή PE ή PVC ΚΑΟΥΤΣΟΥΚ |
| Χρόνος παράδοσης |
7-14 ημέρες μετά την επιβεβαίωση της παραγγελίας |
Χρώματα |
[Μαύρο/Λευκό/Κόκκινο/Προσαρμοσμένο Pantone/κ.λπ.] |
| θερμοκρασία |
Μείον-70°C έως 350°C (-70°C ~ 350°C) |
Συσκευασία |
Ρολό/κουτί/πλάκα/Προσαρμοσμένο |
| Υποστηρικτικές Υπηρεσίες |
multicolumn {3}{l}{προσαρμοσμένο καλώδιο, ολοκληρωμένες λύσεις, συμπεριλαμβανομένης της ακριβούς κοπής, της πτύχωσης και της εγκατάστασης ακροδεκτών (προσδιορίστε υλικό, π.χ., χαλκός/επιμεταλλωμένο με νικέλιο) |
|
|
Ανεξάρτητο Εργαστήριο•Πλήρης Εξοπλισμός Δοκιμών•Πλήρης Έλεγχος Ποιότητας
Δοκιμάζουμε κάθε προϊόν με αυστηρά πρότυπα για να διασφαλίσουμε ανώτερη ποιότητα και αξιόπιστη απόδοση.
|
Αρ.
|
Στοιχείο Δοκιμής
|
Συνθήκη Δοκιμής
|
Απαίτηση Δοκιμής
|
Δεδομένα Δοκιμής
|
Αποτέλεσμα
|
|
1
|
Επιθεώρηση Δομής
|
1. Συμμόρφωση με τον πίνακα μεγέθους καλωδίου2. Ελάχιστο πάχος ≥ 80% του μέσου πάχους
|
Συμμόρφωση με τον πίνακα μεγέθους καλωδίου
|
Ανατρέξτε στο αρχείο δοκιμής
|
Επιτυχία
|
|
2
|
Θερμικό Σοκ
|
Τυλίξτε το δείγμα σε σιδερένια ράβδο καθορισμένου μεγέθους, τοποθετήστε το σε φούρνο γήρανσης στην καθορισμένη θερμοκρασία για 1 ώρα, ψύξτε το δείγμα σε θερμοκρασία δωματίου για τουλάχιστον 30 λεπτά, στη συνέχεια παρατηρήστε το δείγμα
|
Καμία ρωγμή στην επιφάνεια του δείγματος
|
Καμία ρωγμή
|
Επιτυχία
|
|
3
|
Θερμική Παραμόρφωση
|
1. Μετρήστε το πάχος του δείγματος (σημειώστε τη θέση μέτρησης)2. Τοποθετήστε το δείγμα και το εξάρτημα δοκιμής σε φούρνο γήρανσης για προθέρμανση στην καθορισμένη θερμοκρασία για 1 ώρα3. Τοποθετήστε το δείγμα κάτω από τη στήλη πίεσης του εξαρτήματος δοκιμής για 1 ώρα4. Επαναμετρήστε το πάχος του δείγματος στην ίδια θέση
|
1. Το δείγμα δεν πρέπει να ραγίσει από τη στήλη πίεσης ή να εκθέσει τον αγωγό2. Μείωση πάχους ≤ 50%
|
Ανατρέξτε στο αρχείο δοκιμής
|
Επιτυχία
|
|
4
|
FT2
|
Εφαρμόστε μια τυπική φλόγα σε ύψος 125mm μία φορά
|
1. Η φλόγα δεν πρέπει να διαδοθεί κατά μήκος της2. Η φλόγα δεν πρέπει να εξαπλωθεί σε κοντινά εύφλεκτα υλικά
|
Ανατρέξτε στο αρχείο δοκιμής
|
Επιτυχία
|
|
5
|
Γήρανση
|
1. Πάρτε πέντε τμήματα περιβλήματος μήκους 200mm2. Τοποθετήστε τα δείγματα σε φούρνο γήρανσης στους 158°C για 168 ώρες3. Αφού αφαιρεθούν τα δείγματα, τοποθετήστε τα σε θερμοκρασία δωματίου 23±5°C για 16 ώρες, στη συνέχεια δοκιμάστε την επιμήκυνση κατά τη θραύση και την αντοχή σε εφελκυσμό
|
1. Επιμήκυνση πριν τη γήρανση ≥ 300%, επιμήκυνση μετά τη γήρανση ≥ 80% της πριν τη γήρανση2. Αντοχή σε εφελκυσμό πριν τη γήρανση > 1.41kg/mm², αντοχή σε εφελκυσμό μετά τη γήρανση ≥ 80% της πριν τη γήρανση
|
Ανατρέξτε στο αρχείο δοκιμής
|
Επιτυχία
|
|
6
|
Ψυχρή Κάμψη
|
Αποθηκεύστε το δείγμα σε κουτί χαμηλής θερμοκρασίας στην καθορισμένη θερμοκρασία για 4 ώρες, τυλίξτε το δείγμα σε σιδερένια ράβδο καθορισμένου μεγέθους με καθορισμένες στροφές, ολοκληρώστε το τύλιγμα εντός 30 δευτερολέπτων αφού αφαιρεθεί το δείγμα από το κουτί χαμηλής θερμοκρασίας
|
Καμία ρωγμή στην επιφάνεια του δείγματος
|
Καμία ρωγμή
|
Επιτυχία
|
|
7
|
Αντίσταση Αγωγού
|
Μετρήστε την αντίσταση του αγωγού ενός μέτρου με μετρητή αντίστασης DC
|
Στους 20°C, αντίσταση 8AWG ≤ 2.23Ω/km
|
Ανατρέξτε στο αρχείο δοκιμής
|
Επιτυχία
|
Η Linke cable technology (DongGuan) Co. Ltd. επικεντρώνεται στην Ε&Α και
παρέχει επαγγελματικές λύσεις για τα καλώδια & σύρματα, ειδικά για τα
διαφορετικούς πελάτες της βιομηχανίας. Περιλαμβάνει:
Καλώδιο ανθρωποειδούς ρομπότ,
Καλώδιο τροφοδοσίας/δεδομένων AI,
Καλώδιο ημιαγωγών/καλώδιο βιομηχανικού αυτοματισμού,
Καλώδιο αισθητήρα,
Καλώδιο νέας ενέργειας,
Καλώδιο ιατρικής ομορφιάς,
Καλώδιο UL,
Η Linke Cable διαθέτει ποικίλες δυνατότητες ανάπτυξης προϊόντων και τεχνικές δυνατότητες για την υποστήριξη ποικίλων
αναγκών των πελατών. Έχουμε λάβει την ακόλουθη άδεια προϊόντος: UL 758,CCC,RoHs,REACH,CE; Έχουμε
λάβει το ακόλουθο σύστημα διαχείρισης ποιότητας:ISO 9001-2015(Όλα τα προϊόντα); ISO 13485
(Ιατρικές συσκευές και όργανα),IATF 16949(Αυτοκινητοβιομηχανία)
Πιστοποιήσεις Ποιότητας
Τα προϊόντα μας πληρούν τα ακόλουθα διεθνή πρότυπα:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Μονοπύρηνο, θερμοπλαστική μόνωση)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 και ISO13485, TS16949
CNR - Υλικό Καλωδίωσης Συσκευών
Εξωθημένο PVC Μονωμένο Μονοπύρηνο, ονομαστικής 105°C, 1000V, Κατηγορία I, Ομάδα A, B, ή AB, FT1 και/ή FT2
Εξωθημένο PVC Καλώδιο με μη-ενσωματωμένο περίβλημα, ονομαστικής 105°C, 1000V, Κατηγορία I, Κατηγορία ή Κατηγορία I/II, Ομάδα A, B, ή AB, FT1 και/ή FT2
Εξωθημένο TPU Καλώδιο με μη-ενσωματωμένο περίβλημα, ονομαστικής 80°C, 300V, Κατηγορία I, Κατηγορία ή Κατηγορία I/II, Ομάδα A, B, ή AB, FT1 και/ή FT2
