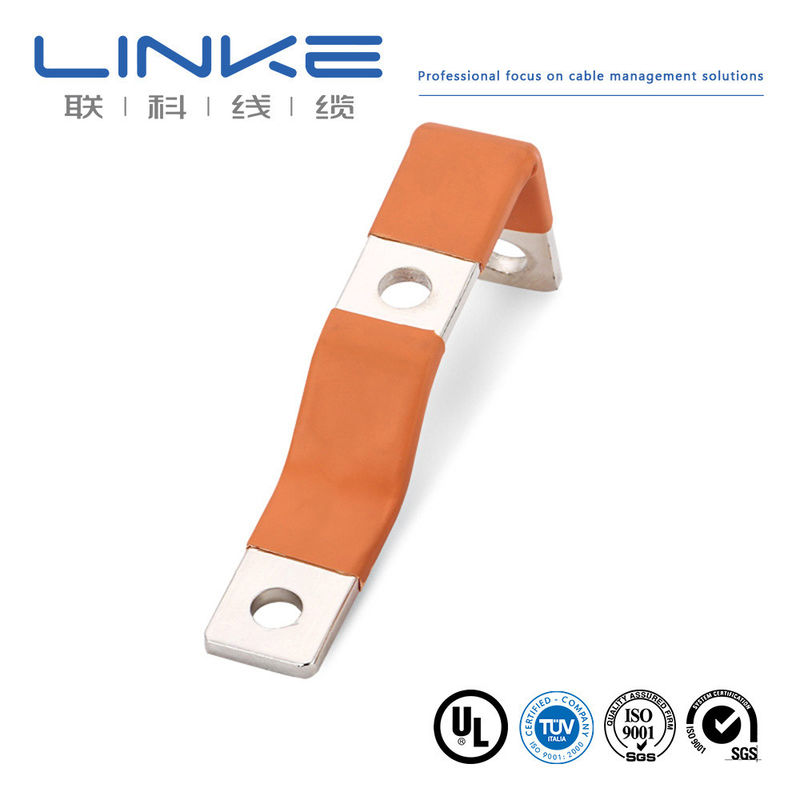

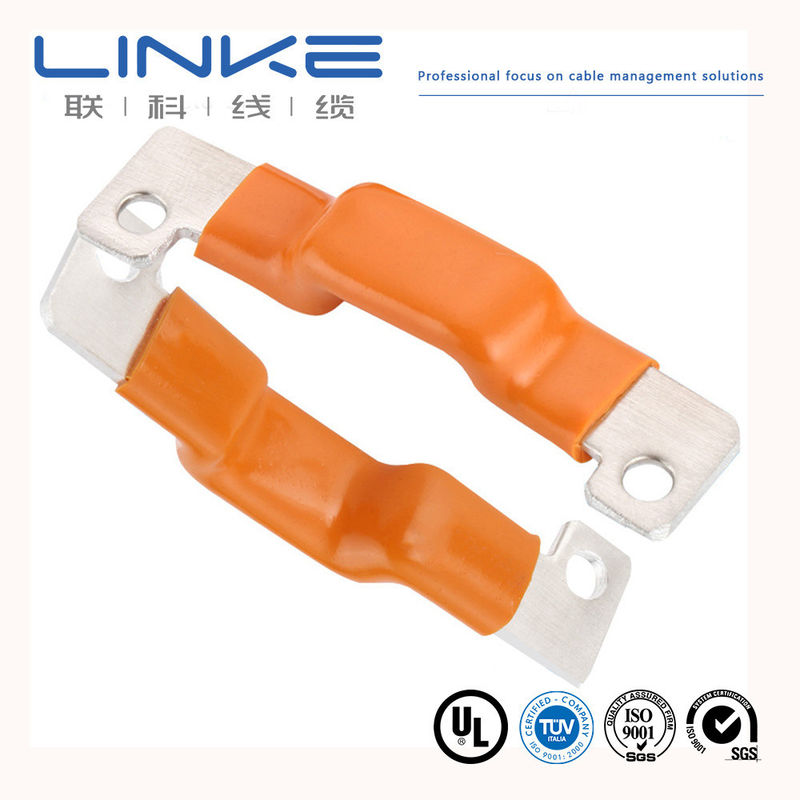

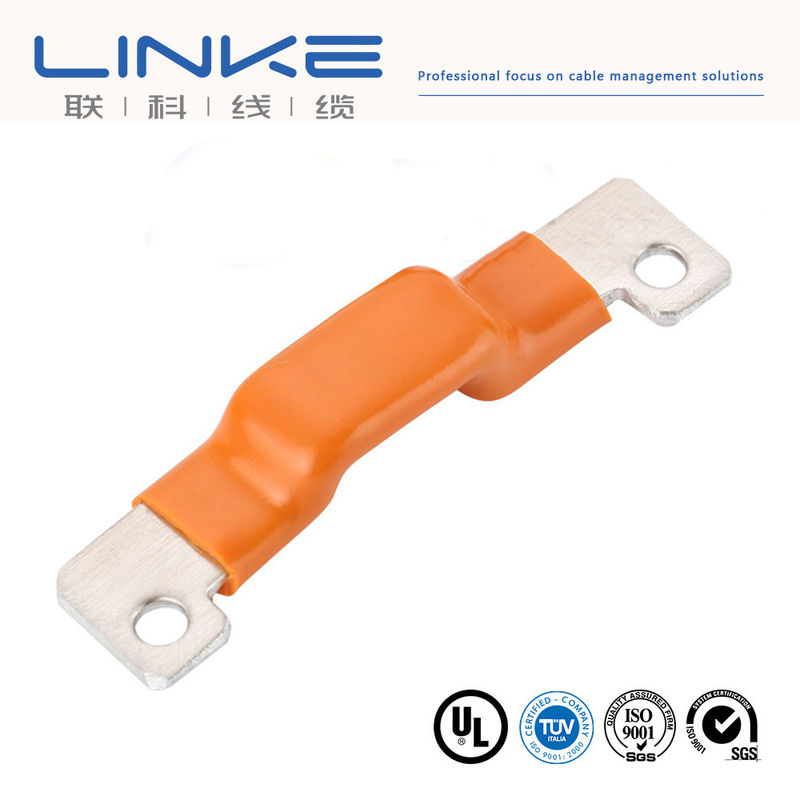

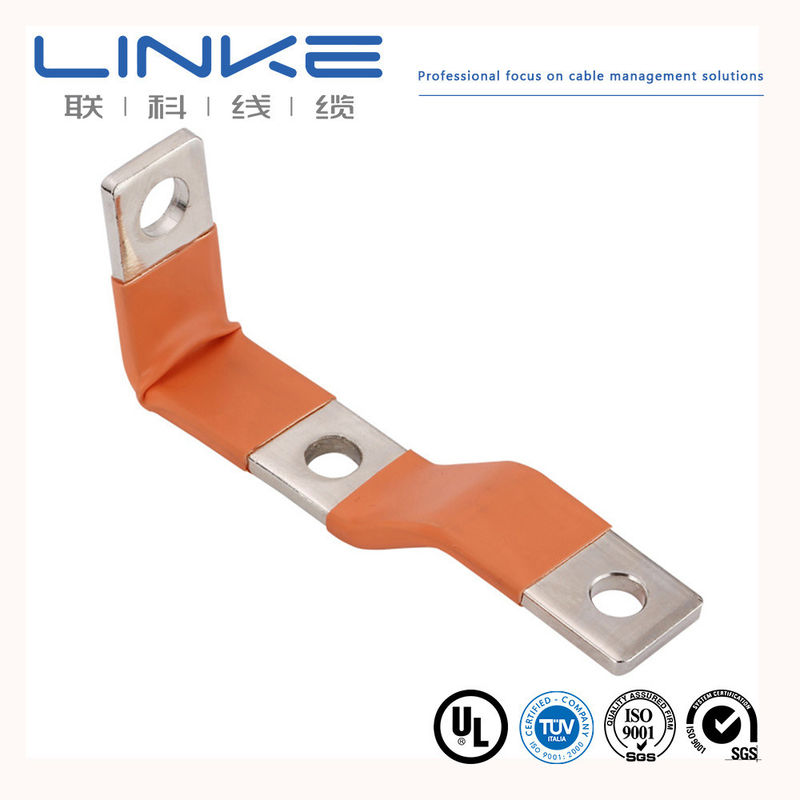

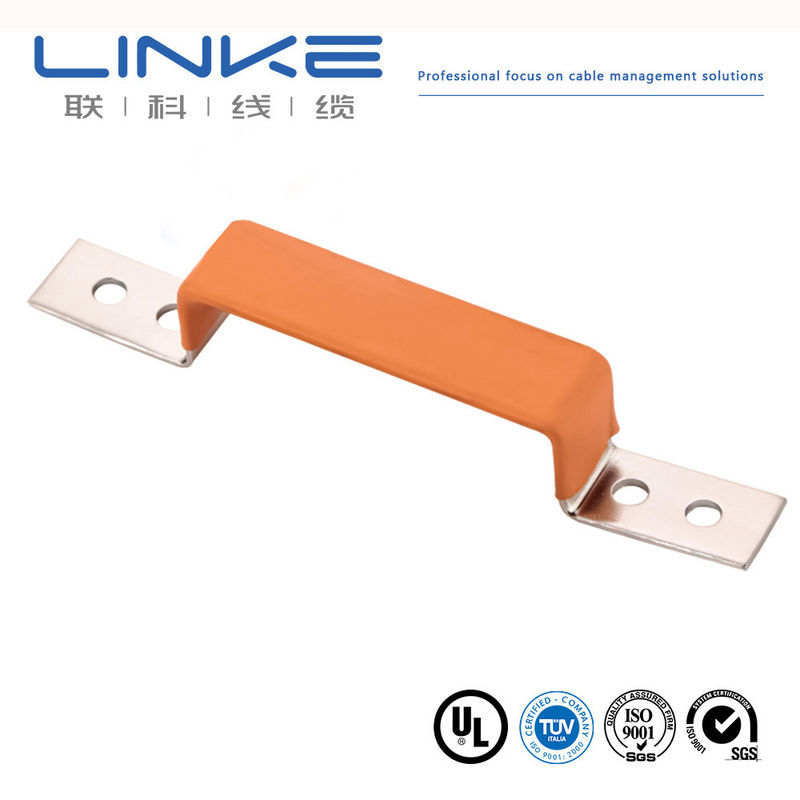

Μονωμένη χάλκινη μπάρα διαύλου για ηλεκτρικές συσκευές κενού
Η εύκαμπτη μπάρα διαύλου κατασκευάζεται με συγκόλληση τμημάτων χάλκινου φύλλου, με περιεκτικότητα σε χαλκό 99,9% για εξαιρετική αγωγιμότητα με ελάχιστες ακαθαρσίες. Οι πολυστρωματικές χάλκινες μπάρες διαύλου παρέχουν αυξημένη επιφάνεια μεταφοράς ρεύματος.
Το πάχος του χάλκινου φύλλου κυμαίνεται από 0,05mm έως 0,3mm. Οι επιφάνειες επαφής μπορούν να επικασσιτερωθούν ή να επιχρυσωθούν σύμφωνα με τις απαιτήσεις του χρήστη. Η ικανότητα ρεύματος υπολογίζεται με βάση 1 τετραγωνική ζώνη πλέξης με ενεργό ρεύμα φορτίου 4Α. Οι χάλκινοι αγωγοί με διαφορετικές διατομές έχουν μεταβαλλόμενες παραμέτρους. Μεγαλύτερες περιοχές μπορούν να είναι πολλαπλών στρώσεων ή να διαμορφωθούν ως σετ.
Προδιαγραφές προϊόντος
| Πρότυπο υλικού |
GB: T2 Χαλκός με ελάχιστο 99,9%
DIN: E-Cu58 (Αριθμός: 2.0065)
EN: Cu-ETP (Αριθμός: CW004A)
ISO: Cu-ETP
UNS: C11000
JIS: C1100
BS: C101
Διατίθενται άλλα υλικά κατόπιν αιτήματος |
| Αντίσταση |
0.00001Ω |
| Αγωγιμότητα |
57% |
| Πάχος μονής στρώσης χάλκινου φύλλου |
0,1/0,2/0,3/0,5/1,0mm (ανάλογα με τη δομή της μπάρας διαύλου)
Παρέχουμε κατάλληλες συστάσεις πάχους |
| Μονωτικό υλικό |
Η επίστρωση εμβάπτισης PVC προσφέρει εξαιρετική απόδοση. Οι μπάρες διαύλου ειδικού σχήματος μπορούν να επικαλυφθούν απευθείας, διατηρώντας την ακεραιότητα μέσω πολλαπλών κάμψεων χωρίς να σπάσουν. |
| Μονωτική απόδοση |
Το PE και το PVC παρέχουν καλή απόδοση, με την εμβάπτιση PVC να υπερτερεί των σωλήνων συρρίκνωσης θερμότητας PE |
| Αντιπυρική/Πυραντοχή |
UL94-V-0 ή προσαρμοσμένο στις απαιτήσεις σας |
| Δοκιμή διαρροής |
Μανίκια εμβάπτισης PVC:
- 3500VDC για 30 δευτερόλεπτα σε πάχος 1,5mm: Διαρροή 0,025 MA
- 5000VAC για 30-60 δευτερόλεπτα σε πάχος 1,8-2,0mm: Διαρροή 0,065 MA
Σας συμβουλεύουμε βέλτιστες λύσεις με βάση την τάση λειτουργίας σας |
| Επιμετάλλωση επιφάνειας |
Διατίθεται επιμετάλλωση νικελίου, κασσίτερου ή αργύρου
Πάχος επιμετάλλωσης: 3um έως 12um τυπικό
Διαθέσιμο προσαρμοσμένο πάχος κατόπιν αιτήματος |
| Δοκιμή ψεκασμού αλατιού |
Ουδέτερο περιβάλλον: Το νικέλιο αντέχει 240 ώρες, ο άργυρος έχει χαμηλότερη απόδοση, ο κασσίτερος χαμηλότερη |
| Δοκιμή κάμψης |
10000 κάμψεις σε γωνία 15 ακτινίων χωρίς θραύση ή ράγισμα |
| Δοκιμή αύξησης θερμοκρασίας |
Εξαρτάται από την εγκάρσια διατομή της εύκαμπτης μπάρας διαύλου
Διαθέσιμες αναφορές δοκιμής αύξησης θερμοκρασίας κατόπιν αιτήματος πριν από την παράδοση |
| Θερμοκρασία λειτουργίας |
-45°C έως +150°C |
| Αντοχή εφελκυσμού χάλκινου φύλλου |
≥500N |
| Χρόνος προσφοράς |
Προσφορά παρέχεται εντός 1-3 εργάσιμων ημερών μετά τη λήψη του ερωτήματός σας |
| Χρόνος παράδοσης δείγματος/δοκιμαστικής παραγγελίας |
5-15 εργάσιμες ημέρες ανάλογα με τη δομή της μπάρας διαύλου και τη διαδικασία κατασκευής |
| Πρότυπο διαχείρισης ποιότητας |
Συμβατό με IATF 16949 της αυτοκινητοβιομηχανίας |
| Πιστοποιητικό φιλικό προς το περιβάλλον |
Συμβατό με ROHS, REACH |
Παραλλαγές προϊόντων
Επιλογή μόνωσης χαλκού
- Αγωγός: Εύκαμπτο γυμνό ανόπτητο χάλκινο σύρμα
- Μόνωση: Χαλκός
- Χρώματα μπουφάν: Μαύρο, Πορτοκαλί, Κόκκινο, Κίτρινο, Μπλε (μονή & διπλή μόνωση)
- Μεγέθη SQ MM (Ευρωπαϊκό στυλ): Προσαρμόσιμα
- Μεγέθη AWG (Βορειοαμερικανικό στυλ): Προσαρμόσιμα
- Εύρος ευρείας θερμοκρασίας: Προσαρμόσιμο
Επιλογή μόνωσης σιλικόνης
- Αγωγός: Εύκαμπτο γυμνό ανόπτητο χάλκινο σύρμα
- Μόνωση: Σιλικόνη
- Χρώματα μπουφάν: Μαύρο, Πορτοκαλί, Κόκκινο, Κίτρινο, Μπλε (μονή & διπλή μόνωση)
- Μεγέθη SQ MM: 4 τ.μ.μ. έως 240 τ.μ.μ.
- Μεγέθη AWG: 0AWG-10AWG
- Εύρος θερμοκρασίας: -60°C έως 200°C
Εταιρικό προφίλ
Η Linke Cable Technology Co., Ltd είναι κορυφαίος κατασκευαστής καλωδίων και συρμάτων στην Κίνα. Για πάνω από 10 χρόνια, ειδικευόμαστε στην Ε&Α, την παραγωγή και το μάρκετινγκ καλωδίων υψηλής ποιότητας και προσαρμοσμένων λύσεων καλωδίων παγκοσμίως. Η τεχνογνωσία μας περιλαμβάνει καλώδια φόρτισης EV, ιατρικά καλώδια, καλώδια σιλικόνης, καλώδια ελατηρίου, πλεγμένα καλώδια, καλώδια towlobe, καλώδια UL, καλώδια αυτοκινήτων και άλλα.
Στη Linke Cable, εφαρμόζουμε μια προσέγγιση μηχανικός προς μηχανικό για την ανάπτυξη ανώτερων καλωδίων για τους πελάτες μας, βελτιώνοντας την ποιότητα των προϊόντων και βελτιώνοντας τις ζωές μέσω καινοτόμων λύσεων.
Οι πιστοποιήσεις μας
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Μονοαγωγός, θερμοπλαστική μόνωση)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 και ISO13485, TS16949
CNR - Υλικό καλωδίωσης συσκευών, εξωθημένη μόνωση PVC μονή, ονομαστική 105°C, 1000V, Κατηγορία I, Ομάδα A, B, ή AB, FT1 και/ή FT2.
Εξωθημένο καλώδιο με μη ενσωματωμένο μπουφάν PVC, ονομαστική 105°C, 1000V, Κατηγορία I, Κατηγορία ή Κατηγορία I/II, Ομάδα A, B, ή AB, FT1 και/ή FT2.
Εξωθημένο καλώδιο με μη ενσωματωμένο μπουφάν TPU, ονομαστική 80°C, 300V, Κατηγορία I, Κατηγορία ή Κατηγορία I/II, Ομάδα A, B, ή AB, FT1 και/ή FT2
Συχνές Ερωτήσεις
Είστε κατασκευαστής ή εμπορική εταιρεία;
Είμαστε επαγγελματίας κατασκευαστής, ελέγχοντας την παραγγελία σας από την αρχή έως το τέλος. Καλωσορίζουμε επισκέψεις και παρέχουμε υπηρεσία παραλαβής στη Σενζέν.
Πώς μπορώ να πάρω ένα δείγμα για να ελέγξω την ποιότητά σας;
Τα δείγματα είναι δωρεάν για αξιολόγηση. Οι νέοι πελάτες είναι υπεύθυνοι για το κόστος του courier.
Ποια είναι η ελάχιστη ποσότητα παραγγελίας σας;
Κανονικά 100μ. Λόγω του βάρους του καλωδίου, συνιστούμε να παραγγείλετε κατάλληλες ποσότητες για τη βελτιστοποίηση του κόστους μεταφοράς. Οι θαλάσσιες μεταφορές είναι συχνά η πιο οικονομική επιλογή.
Μπορώ να πάρω έκπτωση;
Οι εκπτώσεις εξαρτώνται από την ποσότητα παραγγελίας. Μπορούμε να προσφέρουμε εκπτώσεις και να καλύψουμε τα έξοδα μεταφοράς για σημαντικές παραγγελίες. Παρακαλούμε επικοινωνήστε μαζί μας για λεπτομέρειες.
Η εταιρεία σας δέχεται παραγωγή OEM;
Ναι, μπορούμε να εκτυπώσουμε το όνομα της εταιρείας σας και να προσαρμόσουμε κάρτες ποιότητας για την προώθηση της μάρκας σας.
