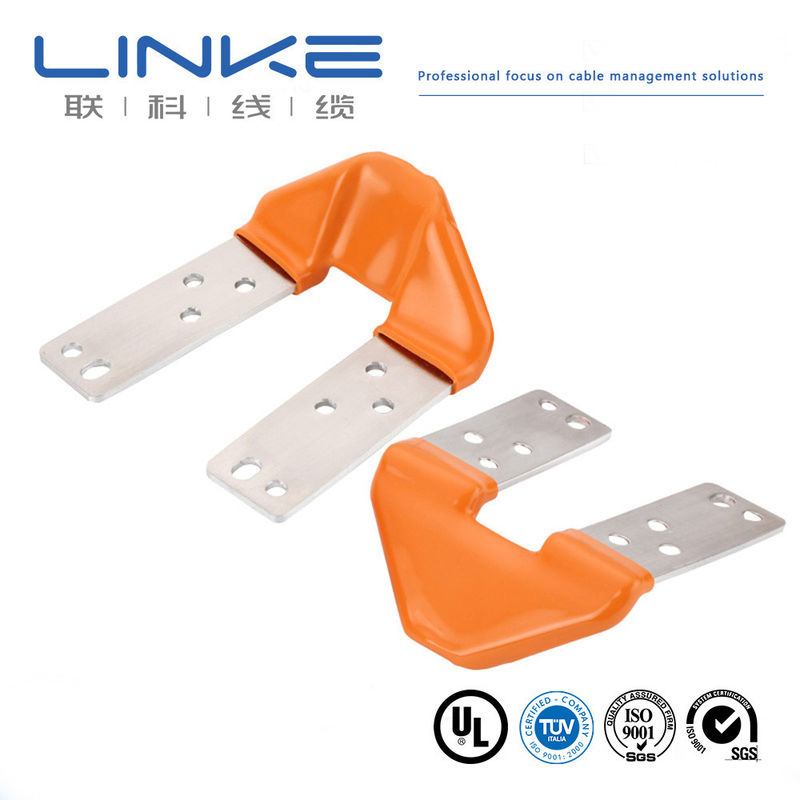

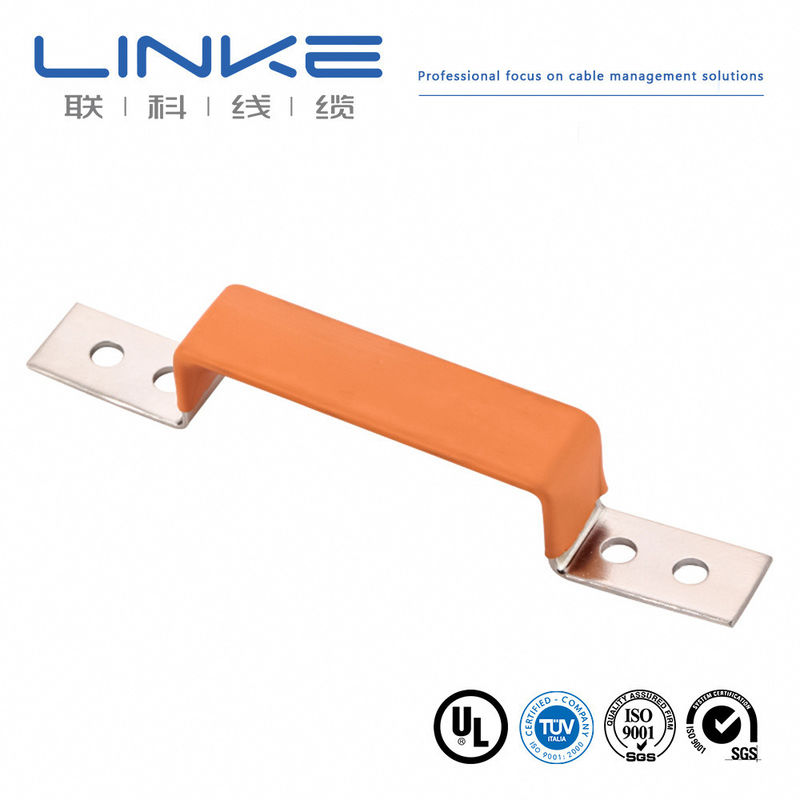

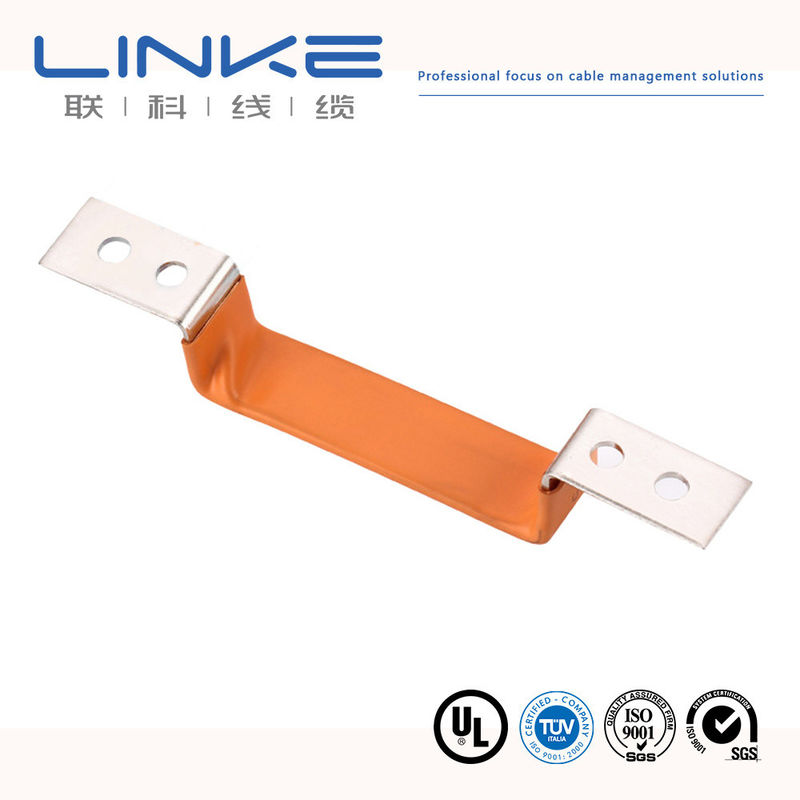

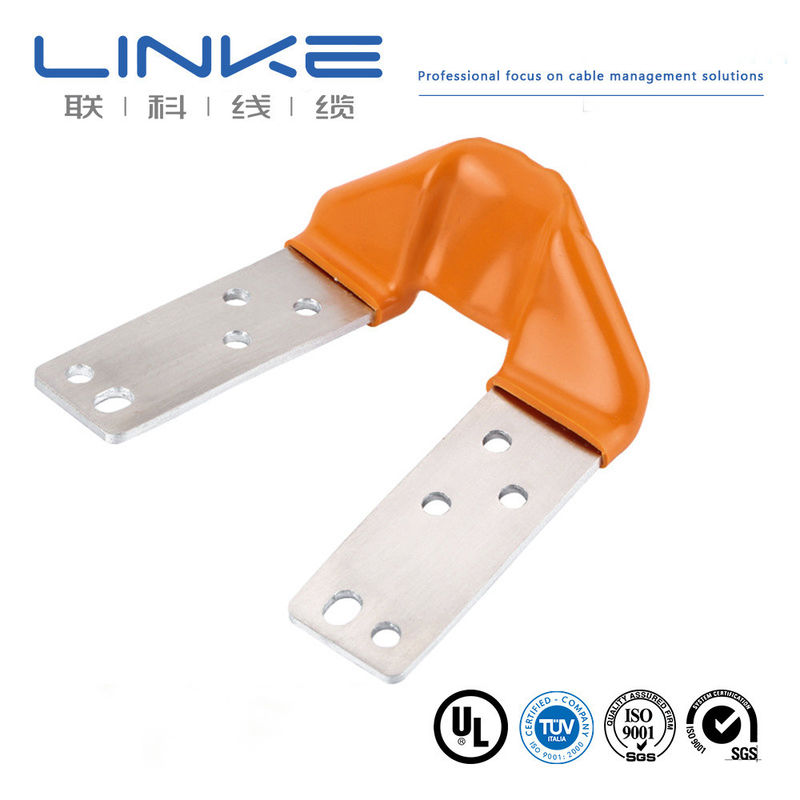

Μονωμένη Προσαρμοσμένη Εύκαμπτη Ράβδος - Επίπεδη Χάλκινη Ράβδος για Εφαρμογές Μπαταριών
Οι εύκαμπτες ράβδοι κατασκευάζονται με συγκόλληση τμημάτων χάλκινου φύλλου, χρησιμοποιώντας περιεκτικότητα 99,9% σε καθαρό χαλκό. Αυτή η κατασκευή παρέχει εξαιρετική αγωγιμότητα με ελάχιστες ακαθαρσίες, ενώ οι πολυστρωματικές χάλκινες ράβδοι προσφέρουν αυξημένη επιφάνεια μεταφοράς ρεύματος.
Προδιαγραφές Χάλκινου Φύλλου
Εύρος πάχους: 0,05mm έως 0,3mm. Οι επιφάνειες επαφής μπορούν να επικασσιτερωθούν ή να επιχρυσωθούν σύμφωνα με τις απαιτήσεις του χρήστη. Η ικανότητα ρεύματος υπολογίζεται με βάση 1 τετραγωνική πλεξούδα πλέξης με ενεργό ρεύμα φορτίου 4Α. Οι χάλκινοι αγωγοί με διαφορετικές εγκάρσιες διατομές έχουν μεταβαλλόμενες παραμέτρους. Μεγαλύτερες περιοχές μπορούν να είναι πολλαπλών στρώσεων ή διαμορφωμένες ως σετ.
Πρότυπα Υλικών
| Πρότυπο |
Προδιαγραφή |
| GB |
Χαλκός T2 με ελάχιστο 99,9% |
| DIN |
E-Cu58 (Αριθμός: 2.0065) |
| EN |
Cu-ETP (Αριθμός: CW004A) |
| ISO |
Cu-ETP |
| UNS |
C11000 |
| JIS |
C1100 |
| BS |
C101 |
| Άλλο |
Διαθέσιμα προσαρμοσμένα υλικά κατόπιν αιτήματος |
Τεχνικές Προδιαγραφές
- Αντίσταση: 0,00001Ω
- Αγωγιμότητα: 57%
- Πάχος μονής στρώσης χάλκινου φύλλου: 0,1/0,2/0,3/0,5/1,0mm (συνιστάται κατάλληλο πάχος βάσει της δομής της ράβδου)
- Υλικό Μόνωσης: Επίστρωση εμβάπτισης PVC με εξαιρετική απόδοση, κατάλληλη για ράβδους ειδικού σχήματος, ανθεκτική στη θραύση κατά τη διάρκεια επαναλαμβανόμενων κάμψεων
- Απόδοση Μόνωσης: Τόσο το PE όσο και το PVC αποδίδουν καλά, με την εμβάπτιση PVC να υπερτερεί των σωλήνων συρρίκνωσης θερμότητας PE
- Αντοχή στη Φλόγα/Πυραντίσταση: UL94-V-0 ή προσαρμοσμένη στις απαιτήσεις σας
- Επιμετάλλωση Επιφάνειας: Διαθέσιμες επιλογές επιμετάλλωσης με νικέλιο, κασσίτερο ή ασήμι
- Πάχος Επιμετάλλωσης: Συνήθως 3um έως 12um ή προσαρμοσμένο
- Δοκιμή Ψεκασμού Αλατιού: Το νικέλιο αντέχει 240 ώρες σε ουδέτερο περιβάλλον (το ασήμι και ο κασσίτερος έχουν χαμηλότερη αντίσταση)
- Δοκιμή Κάμψης: Αντέχει 10.000 κάμψεις σε γωνία 15 ακτινίων χωρίς θραύση ή ράγισμα
- Θερμοκρασία Λειτουργίας: -45°C έως +150°C
- Αντοχή σε εφελκυσμό χάλκινου φύλλου: ≥500N
Απόδοση Δοκιμής Διαρροής
Αποτελέσματα δοκιμών σωλήνων εμβάπτισης PVC:
- 3500VDC για 30 δευτερόλεπτα σε πάχος 1,5mm: Διαρροή 0,025 MA
- 5000 VAC για 30 δευτερόλεπτα έως 60 δευτερόλεπτα σε πάχος 1,8mm έως 2,0mm: Διαρροή 0,065 MA
Παρέχουμε προσαρμοσμένες λύσεις βάσει των συγκεκριμένων απαιτήσεων τάσης λειτουργίας σας.
Δοκιμή Αύξησης Θερμοκρασίας
Οι δοκιμές ποικίλλουν ανάλογα με την εγκάρσια διατομή της εύκαμπτης ράβδου. Παρέχουμε πλήρεις αναφορές δοκιμών αύξησης θερμοκρασίας πριν από την παράδοση κατόπιν αιτήματος.
Πληροφορίες Παραγγελίας
- Χρόνος Προσφοράς: 1-3 εργάσιμες ημέρες μετά τη λήψη της ερώτησής σας
- Παράδοση Δείγματος/Δοκιμαστικής Παραγγελίας: 5-15 εργάσιμες ημέρες ανάλογα με τη δομή της ράβδου και τη διαδικασία κατασκευής
Πιστοποιήσεις Ποιότητας & Περιβάλλοντος
- Διαχείριση Ποιότητας: Αυτοκινητοβιομηχανία IATF 16949
- Οικολογικό: Συμμόρφωση με ROHS, REACH
Επιλογές Αγωγού
Αγωγός: Εύκαμπτο γυμνό ανόπτημένο χάλκινο σύρμα
Μόνωση: Χαλκός
Χρώματα Μανδύα: Μαύρο, Πορτοκαλί, Κόκκινο, Κίτρινο, Μπλε (μονή & διπλή μόνωση)
Μεγέθη SQ MM (Ευρωπαϊκό στυλ): Προσαρμόσιμα
Μεγέθη AWG (Βορειοαμερικανικό στυλ): Προσαρμόσιμα
Εύρος Θερμοκρασίας: Προσαρμόσιμο
Επιλογή Μόνωσης Σιλικόνης
Αγωγός: Εύκαμπτο γυμνό ανόπτημένο χάλκινο σύρμα
Μόνωση: Σιλικόνη
Χρώματα Μανδύα: Μαύρο, Πορτοκαλί, Κόκκινο, Κίτρινο, Μπλε (μονή & διπλή μόνωση)
Μεγέθη SQ MM: 4 τ.μ.μ. έως 240 τ.μ.μ.
Μεγέθη AWG: 0AWG-10AWG
Εύρος Θερμοκρασίας: -60°C έως 200°C
Προφίλ Κατασκευαστή
Η Linke Cable Technology Co., Ltd είναι κορυφαίος Κινέζος κατασκευαστής καλωδίων με πάνω από 10 χρόνια εμπειρίας στην Ε&Α, παραγωγή και εμπορία προϊόντων καλωδίων και συρμάτων. Ειδικευόμαστε στην παροχή προσαρμοσμένων λύσεων καλωδίων παγκοσμίως, συμπεριλαμβανομένων καλωδίων φόρτισης EV, ιατρικών καλωδίων, καλωδίων σιλικόνης, καλωδίων ελατηρίου, πλεγμένων καλωδίων, καλωδίων ρυμούλκησης, καλωδίων UL και καλωδίων αυτοκινήτων.
Η προσέγγισή μας με έμφαση στη μηχανική διασφαλίζει ότι αναπτύσσουμε ανώτερα καλώδια που βελτιώνουν την ποιότητα και την απόδοση για τους πελάτες μας.
| Μάρκα |
LINKE |
Εγκάρσια Τομή (mm²) |
0,01-500mm² |
| Μετρητής Σύρματος (AWG) |
[π.χ., 24AWG, 28AWG] |
Αγωγός |
Επικασσιτερωμένος χαλκός / γυμνός χαλκός, βάσει απαιτήσεων πελάτη |
| Υλικό μόνωσης |
PVC/TPU/Ελαστικό σιλικόνης/PE/PP/XLPE/Νάιλον/άλλο |
Υλικό μανδύα |
[PVC/PU/Λάστιχο/Πλέγμα/κ.λπ.] |
| Πιστοποιήσεις |
RoHS/REACH/UL/CE/IP68/κ.λπ. |
Προσαρμοσμένο Μήκος |
[π.χ., 1m, 3ft, 5m ±5% ανοχή] |
| Τύπος Καλωδίου |
[Ιατρικό/Τροφοδοσίας/Ήχου/Ομοαξονικό/Ηλεκτρικό/Αυτοκινήτου/Αποθήκευση ενέργειας//κ.λπ.] |
Θωράκιση |
[Θωρακισμένο/Μη θωρακισμένο/Θωράκιση πλέγματος] |
| Αντίσταση |
[π.χ., 75Ω (για ομοαξονικά καλώδια)] |
Εκτύπωση/Λογότυπο |
[Κείμενο/Ετικέτα/Λογότυπο, μέγιστο 20 χαρακτήρες] |
| Ακτίνα Κάμψης |
[π.χ., ≥5* διάμετρος καλωδίου] |
Ονομαστικό Ρεύμα |
[π.χ., 5Α] |
| Ονομαστική Τάση |
[π.χ., 30V AC/DC] |
Υλικό Συνδετήρα |
[Επιχρυσωμένο/Επιμεταλλωμένο με νικέλιο/Ορείχαλκος/κ.λπ.] |
| Συνδετήρες |
[π.χ., USB Type-C, 3,5mm Jack, RJ45] |
Μανδύας |
XLPE ή PE ή PVC ΛΑΣΤΙΧΟ |
| Χρόνος Παράδοσης |
7-14 ημέρες μετά την επιβεβαίωση της παραγγελίας |
Χρώματα |
[Μαύρο/Λευκό/Κόκκινο/Προσαρμοσμένο Pantone/κ.λπ.] |
| Θερμοκρασία |
Μείον 70°C έως 350°C (-70°C ~ 350°C) |
Συσκευασία |
Ρολό/κουτί/πλάκα/Προσαρμοσμένο |
| Υποστηρικτικές Υπηρεσίες |
προσαρμοσμένο καλώδιο, λύσεις από άκρο σε άκρο, συμπεριλαμβανομένης ακριβούς κοπής, πρεσάρισμα και εγκατάσταση ακροδεκτών (προσδιορίστε υλικό, π.χ., επικασσιτερωμένος χαλκός/νικέλιο) |
Πιστοποιήσεις
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Μονός αγωγός, θερμοπλαστική μόνωση)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 και ISO13485, TS16949
CNR- Υλικό Καλωδίωσης Συσκευών
Συχνές Ερωτήσεις
Είστε κατασκευαστής ή εμπορική εταιρεία;
Είμαστε επαγγελματίας κατασκευαστής που ελέγχει την παραγγελία σας από την αρχή έως το τέλος. Καλωσορίζουμε επισκέψεις και παρέχουμε υπηρεσία παραλαβής στη Σενζέν.
Πώς μπορώ να πάρω ένα δείγμα για να ελέγξω την ποιότητά σας;
Τα δείγματα είναι δωρεάν για τους πελάτες. Οι νέοι πελάτες αναμένεται να πληρώσουν για τα έξοδα ταχυμεταφοράς.
Ποια είναι η Ελάχιστη Ποσότητα Παραγγελίας σας;
Κανονικά 100μ. Ωστόσο, λόγω του βάρους του καλωδίου, συνιστούμε την παραγγελία κατάλληλων ποσοτήτων για να αποφευχθούν υψηλά έξοδα μεταφοράς. Η θαλάσσια μεταφορά είναι η πιο οικονομική επιλογή.
Μπορώ να πάρω έκπτωση;
Οι εκπτώσεις εξαρτώνται από την ποσότητα παραγγελίας. Μπορούμε να προσφέρουμε εκπτώσεις και να καλύψουμε τα έξοδα μεταφοράς για μεγαλύτερες παραγγελίες. Παρακαλούμε επικοινωνήστε μαζί μας για λεπτομέρειες.
Η εταιρεία σας δέχεται παραγωγή OEM;
Ναι, μπορούμε να εκτυπώσουμε το όνομα της εταιρείας σας και ακόμη και να προσαρμόσουμε κάρτες ποιότητας για την προώθηση της μάρκας σας.
