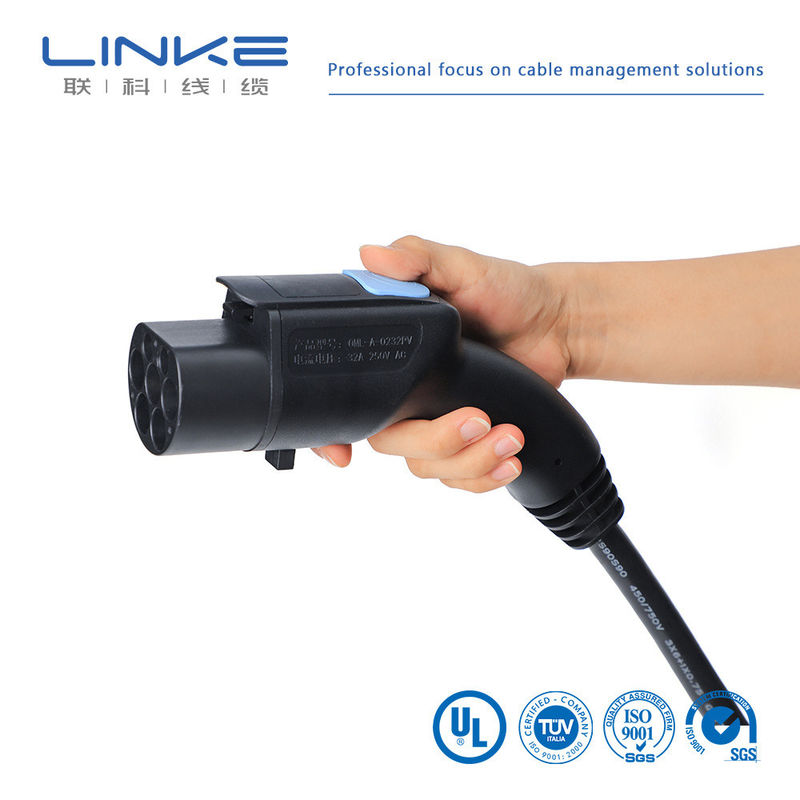

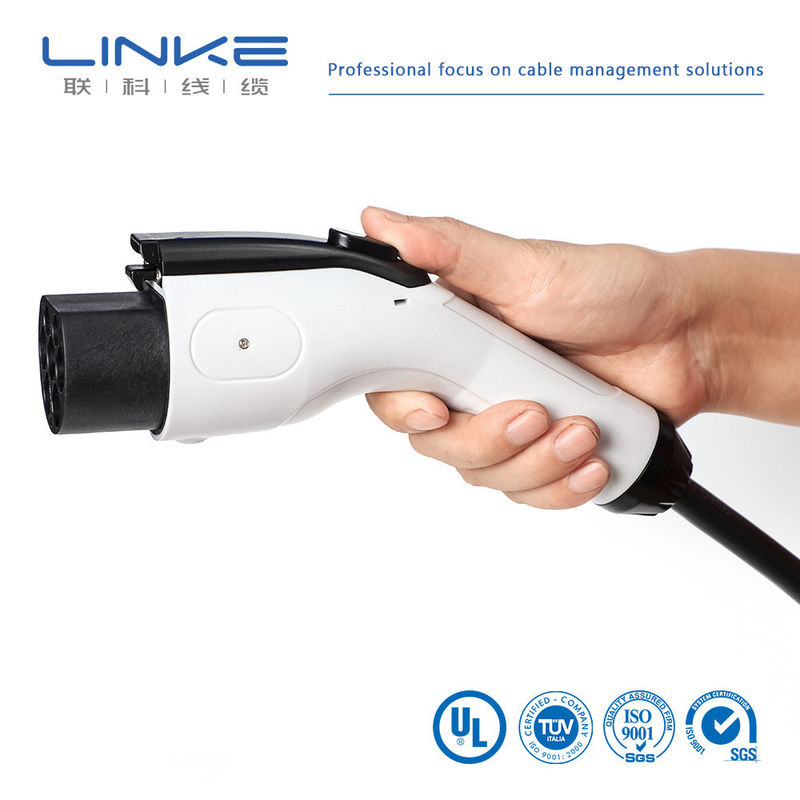

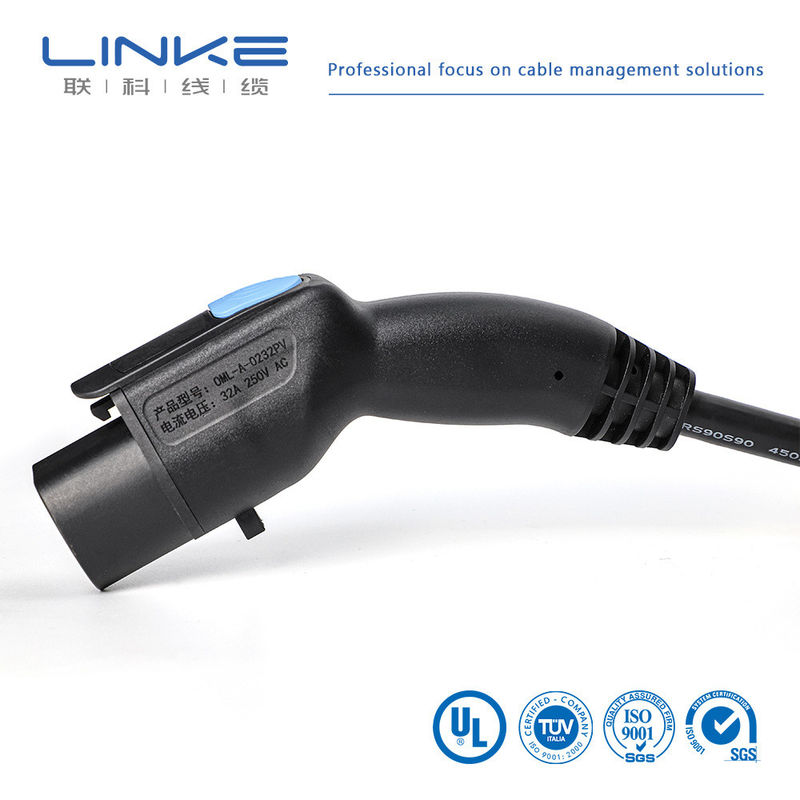

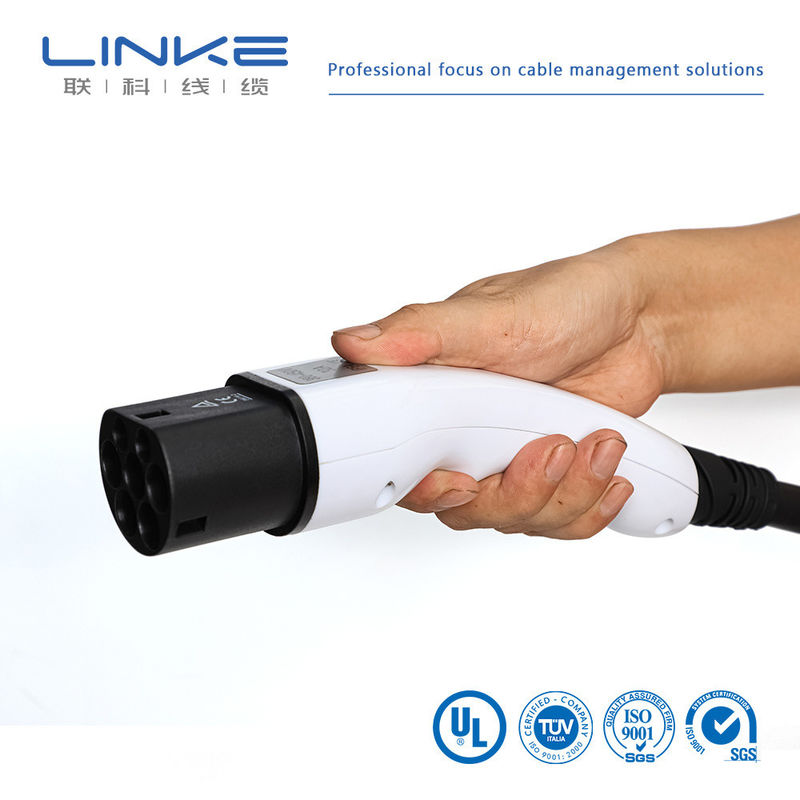

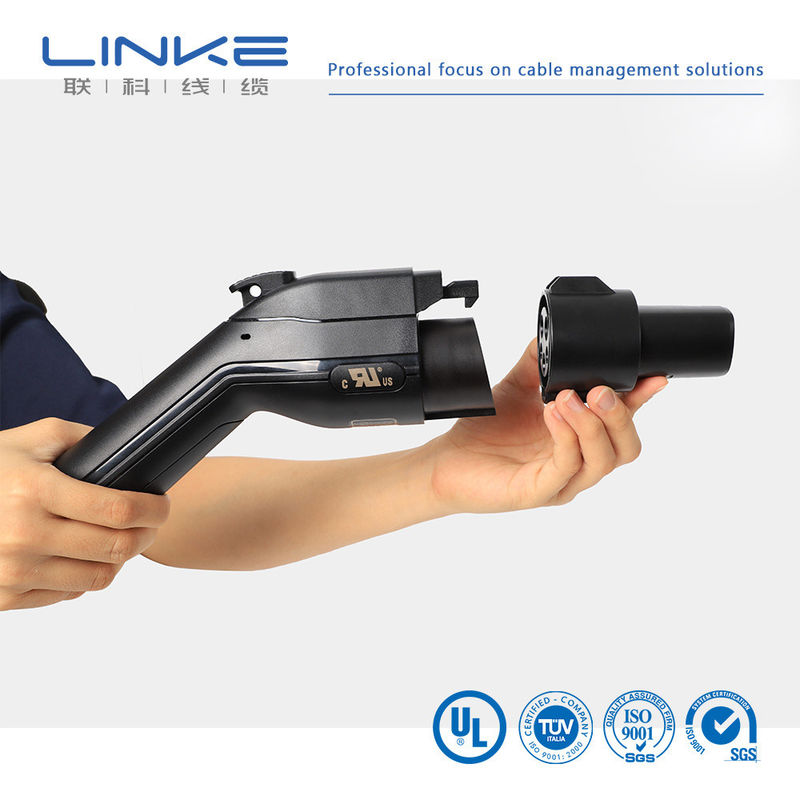

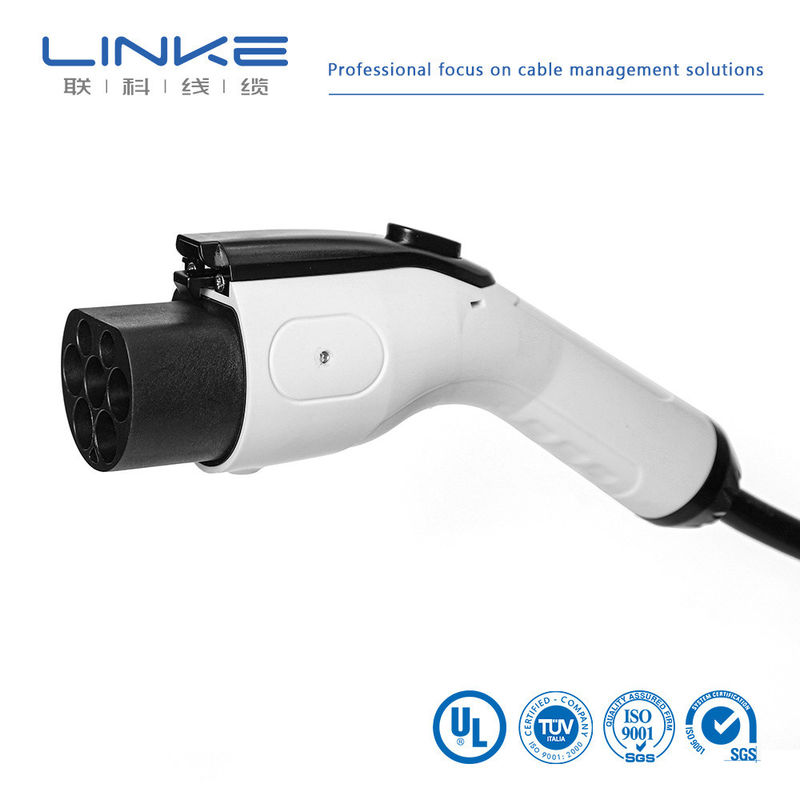

Καλώδιο Φόρτισης Ηλεκτρικών Οχημάτων Φορτιστής EV AC 32A 7kw 16A 3.5kw
Επισκόπηση Προϊόντος
Το καλώδιο φόρτισης AC μας συμμορφώνεται με τα πρότυπα IEC 62196-1:2022 και IEC 62196-2:2022, διαθέτοντας εξαιρετικό εργονομικό σχεδιασμό και επαγγελματική εμφάνιση. Το προϊόν προσφέρει ανώτερη προστασία με βαθμολογία IP67 για τον σύνδεσμο του οχήματος και βαθμολογία IP54 όταν συνδυάζεται με την πρίζα του οχήματος. Κατασκευασμένο με ακροδέκτες από κράμα χαλκού με επάργυρη επιμετάλλωση, υλικό κελύφους θερμοπλαστικού βαθμού V0, με δυνατότητα προσαρμογής του μήκους του καλωδίου και των ονομαστικών ρευμάτων.
Τεχνικές Προδιαγραφές
Ονομαστική Τάση:
220V AC (μονοφασικό) / 380V AC (τριφασικό)
Ονομαστικό Ρεύμα:
16A, 32A
Θερμοκρασία Περιβάλλοντος:
-35ºC έως 55ºC
Υγρασία Περιβάλλοντος:
5% έως 95%
Βαθμολογία Προστασίας IP:
IP67 (Σύνδεσμος οχήματος); IP54 (συνδυασμός με πρίζα ή σύνδεσμο)
Υλικό Εξωτερικού Μανδύα Καλωδίου:
TPE
Λεπτομέρειες Δομής Καλωδίου
Μονοφασικό 16A:
3*2.5mm² + 1*0.75mm² OD=11mm
Μονοφασικό 32A:
3*6mm² + 1*0.75mm² OD=13.5mm
Τριφασικό 16A:
5*2.5mm² + 1*0.75mm² OD=13.5mm
Τριφασικό 32A:
5*6mm² + 1*0.75mm² OD=16.5mm
Δύναμη Εισαγωγής/Εξαγωγής:
10N-100N
Βαθμολογία Οδήγησης Οχήματος:
10000N
Βαθμολογία Φλόγας:
UL94 V-0
Ακροδέκτης Σύνδεσης:
Ορείχαλκος, επάργυρος
Αντίσταση Μόνωσης:
≥100MΩ
Διηλεκτρική Αντοχή:
2000VAC 1min
Κύκλοι Εισαγωγής/Εξαγωγής:
>10000
Τεχνικά Δεδομένα Καλωδίου
| Τύπος |
ΚΑΛΩΔΙΟ EV |
Υπογραφή Πελάτη |
| Βαθμός Καλωδίου |
-40ºC~+125ºC 1500V |
|
| Πρότυπο |
GB/T 25087/ISO 14572 |
|
| Κωδικός Καλωδίου |
Μέγεθος Καλωδίου (mm²) |
Αγωγός |
Επικασσιτερωμένη Χάλκινη Πλέξη |
Υλικό Μανδύα Καλωδίου |
Δομή Χαλκού (mm) |
Μονοχαλκός OD (m) |
Χάλκινη Πλέξη |
Υλικό |
Καλώδιο OD (mm) |
Τυπικό Πάχος (mm) |
Χρώμα |
Αντίσταση Αγωγού 20ºC (mΩ/m) |
| TEVB050-XX-027 |
0.5mm² |
Χαλκός |
16/(0.20±0.008) |
0.10TD |
≥85% |
XLPE |
4.20±0.15 |
0.70 |
Μαύρο/Προσαρμογή |
≤37.1 |
|
|
| TEVB075-XX-041 |
0.75mm² |
24/(0.20±0.008) |
0.10TD |
4.50±0.15 |
0.70 |
≤24.7 |
|
|
|
|
|
|
| TEVB100-XX-006 |
1mm² |
32/(0.20±0.008) |
0.10TD |
4.80±0.15 |
0.80 |
≤18.5 |
|
|
|
|
|
|
| TEVB150-XX-036 |
1.5mm² |
49/(0.20±0.008) |
0.127TD |
5.20±0.15 |
0.80 |
≤12.7 |
|
|
|
|
|
|
| TEVB250-XX-295 |
2.5mm² |
49/(0.25±0.008) |
0.10TD |
5.60±0.20 |
0.70 |
≤7.60 |
|
|
|
|
|
|
| TEVB400-XX-140 |
4mm² |
133/(0.20±0.008) |
0.15TD |
7.30±0.20 |
0.90 |
≤4.71 |
|
|
|
|
|
|
| TEVB600-XX-093 |
6mm² |
190/(0.20±0.008) |
0.127TD |
7.70±0.20 |
0.90 |
≤3.14 |
|
|
|
|
|
|
| TEVB800-XX-002 |
8mm² |
259/(0.20±0.008) |
0.15TD |
8.50±0.20 |
1.00 |
≤2.38 |
|
|
|
|
|
|
| TEVBA10-XX-051 |
10mm² |
323/(0.20±0.008) |
0.15TD |
9.60±0.30 |
1.00 |
≤1.82 |
|
|
|
|
|
|
| TEVBA16-XX-044 |
16mm² |
513/(0.20±0.008) |
0.15TD |
10.90±0.30 |
1.00 |
≤1.16 |
|
|
|
|
|
|
| TEVBA25-XX-042 |
25mm² |
798/(0.20±0.008) |
0.15TD |
13.50±0.30 |
1.20 |
≤0.743 |
|
|
|
|
|
|
| TEVBA35-XX-043 |
35mm² |
1121/(0.20±0.008) |
0.15TD |
14.50±0.30 |
1.20 |
≤0.527 |
|
|
|
|
|
|
| TEVBA50-XX-050 |
50mm² |
1596/(0.20±0.008) |
0.15TD |
17.00±0.40 |
1.30 |
≤0.368 |
|
|
|
|
|
|
| TEVBA70-XX-054 |
70mm² |
2257/(0.20±0.008) |
0.20TD |
21.00÷0.50 |
1.30 |
≤0.259 |
|
|
|
|
|
|
| TEVBA95-XX-014 |
95mm² |
1887/(0.254±0.008) |
0.20TD |
22.0±0.40 |
1.60 |
≤0.196 |
|
|
|
|
|
|
| TEVBA120-XX-016 |
120mm² |
2368/(0.254±0.008) |
0.20TD |
27.00±1.0 |
1.60 |
≤0.153 |
|
|
|
|
|
|
Εκτύπωση: EV-cable "mm³ -40ºC~+125ºC 1500V DC N ΠΡΟΣΟΧΗ ΥΨΗΛΗ ΤΑΣΗ LINKE CABLE->XLPE<
| Μάρκα |
LINKE |
Διατομή (mm²) |
0.01-500mm² |
| Μέγεθος Καλωδίου (AWG) |
[π.χ., 24AWG, 28AWG] |
Αγωγός |
Επικασσιτερωμένος χαλκός / γυμνός χαλκός, βάσει απαιτήσεων πελάτη |
| Υλικό μόνωσης |
PVC/TPU/Σιλικόνη/PE/PP/XLPE/Νάιλον/άλλο |
Υλικό μανδύα |
[PVC/PU/Λάστιχο/Πλέξη/κ.λπ.] |
| Πιστοποιήσεις |
RoHS/REACH/UL/CE/IP68/κ.λπ. |
Προσαρμοσμένο Μήκος |
[π.χ., 1m, 3ft, 5m ±5% ανοχή] |
| Τύπος Καλωδίου |
[Ιατρικό/Τροφοδοσίας/Ήχου/Ομοαξονικό/Ηλεκτρικό/Αυτοκινήτου/Αποθήκευσης Ενέργειας//κ.λπ.] |
Θωράκιση |
[Θωρακισμένο/Μη θωρακισμένο/Θωράκιση πλέξης] |
| Αντίσταση |
[π.χ., 75Ω (για ομοαξονικά καλώδια)] |
Εκτύπωση/Λογότυπο |
[Κείμενο/Ετικέτα/Λογότυπο, μέγ. 20 χαρακτήρες] |
| Ακτίνα Κάμψης |
[π.χ., ≥5* διάμετρος καλωδίου] |
Ονομαστικό Ρεύμα |
[π.χ., 5A] |
| Ονομαστική Τάση |
[π.χ., 30V AC/DC] |
Υλικό Συνδέσμου |
[Επιχρυσωμένο/Επιμεταλλωμένο με νικέλιο/Ορείχαλκος/κ.λπ.] |
| Σύνδεσμοι |
[π.χ., USB Type-C, 3.5mm Jack, RJ45] |
Μανδύας |
XLPE ή PE ή PVC ΛΑΣΤΙΧΟ |
| Χρόνος Παράδοσης |
7-14 ημέρες μετά την επιβεβαίωση της παραγγελίας |
Χρώματα |
[Μαύρο/Λευκό/Κόκκινο/Προσαρμοσμένο Pantone/κ.λπ.] |
| Θερμοκρασία |
Μείον 70℃ έως 350℃(-70℃ ~ 350℃) |
Συσκευασία |
Ρολό/κουτί/πλάκα/Προσαρμοσμένο |
| Υποστηρικτικές Υπηρεσίες |
προσαρμοσμένο καλώδιο, λύσεις από άκρο σε άκρο, συμπεριλαμβανομένης της ακριβούς κοπής, πρεσάρισμα και εγκατάσταση ακροδεκτών (προσδιορίστε υλικό, π.χ., χαλκός/επιμεταλλωμένο με νικέλιο) |
Πιστοποιήσεις Ποιότητας
Τα προϊόντα μας πληρούν τα ακόλουθα διεθνή πρότυπα:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Μονοαγωγός, θερμοπλαστική μόνωση)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 και ISO13485, TS16949
CNR - Υλικό Καλωδίωσης Συσκευών
Εξωθημένο PVC Μονωμένο Μονοαγωγό, ονομαστική 105ºC, 1000V, Κατηγορία I, Ομάδα A, B, ή AB, FT1 και/ή FT2
Εξωθημένο καλώδιο με μη ενσωματωμένο μανδύα PVC, ονομαστική 105ºC, 1000V, Κατηγορία I, Κατηγορία ή Κατηγορία I/II, Ομάδα A, B, ή AB, FT1 και/ή FT2
Εξωθημένο καλώδιο με μη ενσωματωμένο μανδύα TPU, ονομαστική 80ºC, 300V, Κατηγορία I, Κατηγορία ή Κατηγορία I/II, Ομάδα A, B, ή AB, FT1 και/ή FT2
Συχνές Ερωτήσεις
- Είστε κατασκευαστής ή εμπορική εταιρεία;
Είμαστε επαγγελματίας κατασκευαστής. Μπορούμε να ελέγξουμε την παραγγελία σας από την αρχή μέχρι το τέλος. Καλώς ήρθατε να μας επισκεφθείτε. Θα σας παραλάβουμε από το Shenzhen.
- Πώς μπορώ να πάρω ένα δείγμα για να ελέγξω την ποιότητά σας;
Τα δείγματα είναι δωρεάν για εσάς. Οι νέοι πελάτες αναμένεται να πληρώσουν για το κόστος του ταχυμεταφορέα.
- Ποια είναι η Ελάχιστη Ποσότητα Παραγγελίας σας;
Κανονικά 100μ. Ωστόσο, το καλώδιο είναι πολύ βαρύ. Καλύτερα να παραγγείλετε μια κατάλληλη ποσότητα για να αποφύγετε το υψηλό κόστος μεταφοράς. Η θαλάσσια μεταφορά είναι η καλύτερη επιλογή.
- Μπορώ να πάρω έκπτωση;
Εξαρτάται από την ποσότητα σας. Μπορούμε να κάνουμε έκπτωση και να αναλάβουμε τα έξοδα αποστολής. Παρακαλούμε επικοινωνήστε μαζί μας.
- Η εταιρεία σας δέχεται παραγωγή OEM;
Ναι, μπορούμε να εκτυπώσουμε το όνομα της εταιρείας σας, και ακόμη και να προσαρμόσουμε την κάρτα ποιότητας για να προωθήσουμε την εταιρεία σας.
