Καλώδιο ταχείας φόρτισης DC υψηλής απόδοσης με ευέλικτη κατασκευή και υψηλή ονομαστική ένταση ρεύματος για ηλεκτρικά οχήματα.
Προδιαγραφές Καλωδίου
Καλώδιο φόρτισης DC: 350A | 1/0AWG x 4C + 18AWG (CP: θωράκιση)1C + 14AWG ×1C + 18AWG x 2P + 18AWG x 1C | OD=35mm TPE Sheath
Επισκόπηση Προϊόντος
Αυτό το καλώδιο φόρτισης ηλεκτρικού οχήματος DC 350 Ampere έχει σχεδιαστεί για εφαρμογές φόρτισης υψηλής απόδοσης. Η συναρμολόγηση του καλωδίου περιλαμβάνει:
- 4 καλώδια τροφοδοσίας για μέγιστη παροχή ρεύματος
- 1 πράσινο καλώδιο γείωσης για ασφάλεια
- 1 κίτρινο ομοαξονικό καλώδιο για ακεραιότητα σήματος
- 1 μπλε καλώδιο ελέγχου για διαχείριση φόρτισης
- 2 ζεύγη καλωδίων σήματος για επικοινωνία
Σχεδιασμένο με ανώτερες ιδιότητες μόνωσης, αυτό το καλώδιο πληροί αυστηρά πρότυπα για αντοχή στη φλόγα, αντοχή στο λάδι, αντοχή στη γήρανση και ευελιξία. Πιστοποιημένο UL για την αμερικανική αγορά, παρέχει μεγάλη ισχύ εξόδου, υψηλή χωρητικότητα ισχύος και ταχύτητες ταχείας φόρτισης.
Τεχνικές Προδιαγραφές
Ηλεκτρικά Χαρακτηριστικά
| Παράμετρος |
Προδιαγραφή |
| Ονομαστική Τάση |
DC 1000V |
| Ονομαστική Θερμοκρασία |
Εξωτερικό περίβλημα: -40°C έως 90°C
Μόνωση: -40°C έως 125°C |
| Μέγιστη Αντίσταση Αγωγού (20°C) |
A: 0.242Ω/km
B: 0.78Ω/km
C: 4.95Ω/km
D&E: 26Ω/km |
| Αντοχή Τάσης Μόνωσης (Πυρήνας A & B, 10m) |
AC 2.5kV/5min, ρεύμα διαρροής ≤5mA |
| Αντοχή Τάσης Ολοκληρωμένου Καλωδίου (Πυρήνας A έως A & B, 10m) |
AC 3.5kV/15min, ρεύμα διαρροής ≤5mA |
| Ελάχιστη Αντίσταση Μόνωσης (20°C, Πυρήνας A έως A&B) |
500MΩ.km |
Φυσικές Ιδιότητες
| Ιδιότητα |
Προδιαγραφή |
| Αντοχή σε εφελκυσμό |
≥20MPa |
| Επιμήκυνση |
≥300% |
| Γηρασμένη Κατάσταση |
110±1°C×168h |
| Ποσοστό Αρχικής Αντοχής σε εφελκυσμό |
≤±30% |
| Ποσοστό Αρχικής Επιμήκυνσης |
≤±30% |
| Δοκιμή Φλόγας |
GB/T 18380.12-2008 |
| Δοκιμή Πίεσης σε Υψηλή Θερμοκρασία |
≤50% |
| Δοκιμή Θερμικού Σοκ |
Χωρίς ρωγμές |
| Δοκιμή Συμβατότητας |
GB/T 33594 |
| Δοκιμή Αντοχής σε Θραύση |
GB/T 33594 |
| Δοκιμή Κάμψης |
GB/T 33594 |
| Ελάχιστη Ακτίνα Κάμψης |
6×OD |
| Αντοχή στην τριβή |
≥2000 φορές |
| Δοκιμή Τεχνητής Γήρανσης |
GB/T 33594 |
| Δοκιμή Κρούσης σε Χαμηλή Θερμοκρασία |
-40°C×16H, Χωρίς ρωγμές |
| Αντοχή σε Χημικά |
GB/T 33594 |
| Χημική Καταπόνηση Οξύ |
Αλκαλικό διάλυμα N-Οξαλικού οξέος, διάλυμα N-υδροξειδίου του νατρίου: GB/T 33594 |
| Κύλιση Οχήματος |
Απαιτήσεις και μέθοδοι δοκιμών σύμφωνες με GB/T 20234.1-2015 7.21 |
Δομή Καλωδίου
| Τύπος |
Αγωγός (mm²) |
Δομή (N/mm) |
Διάμετρος Αγωγού (mm) |
Υλικό |
Πάχος (mm) |
Υλικό Μόνωσης |
Εξωτερική διάμετρος μόνωσης (mm) |
Αντίσταση Αγωγού 20°C (Ω/KM) |
| EV-YJ |
1.5 |
48/0.20 |
1.60 |
Χαλκός |
0.6 |
Σιλικόνη |
2.90±0.15 |
≤12.7 |
| EV-YJ |
2.5 |
80/0.20 |
2.06 |
Χαλκός |
0.7 |
Σιλικόνη |
3.50±0.15 |
≤7.60 |
| EV-YJ |
4 |
128/0.20 |
2.62 |
Χαλκός |
0.8 |
Σιλικόνη |
4.30±0.15 |
≤4.71 |
| EV-YJ |
6 |
196/0.20 |
3.50 |
Χαλκός |
0.8 |
Σιλικόνη |
5.10±0.20 |
≤3.14 |
| EV-YJ |
10 |
322/0.20 |
4.50 |
Χαλκός |
1.00 |
Σιλικόνη |
6.70±0.20 |
≤1.82 |
| EV-YJ |
16 |
513/0.20 |
5.70 |
Χαλκός |
1.10 |
Σιλικόνη |
8.00±0.30 |
≤1.16 |
| EV-YJ |
25 |
798/0.20 |
7.10 |
Χαλκός |
1.3 |
Σιλικόνη |
9.80±0.30 |
≤0.743 |
| EV-YJ |
35 |
1121/0.20 |
8.50 |
Χαλκός |
1.3 |
Σιλικόνη |
11.40±0.30 |
≤0.527 |
| EV-YJ |
50 |
1596/0.20 |
10.10 |
Χαλκός |
1.50 |
Σιλικόνη |
13.50±0.30 |
≤0.368 |
| EV-YJ |
70 |
2242/0.20 |
12.10 |
Χαλκός |
1.50 |
Σιλικόνη |
15.50±0.40 |
≤0.259 |
| EV-YJ |
95 |
3034/0.20 |
14.10 |
Χαλκός |
1.50 |
Σιλικόνη |
17.50±0.50 |
≤0.196 |

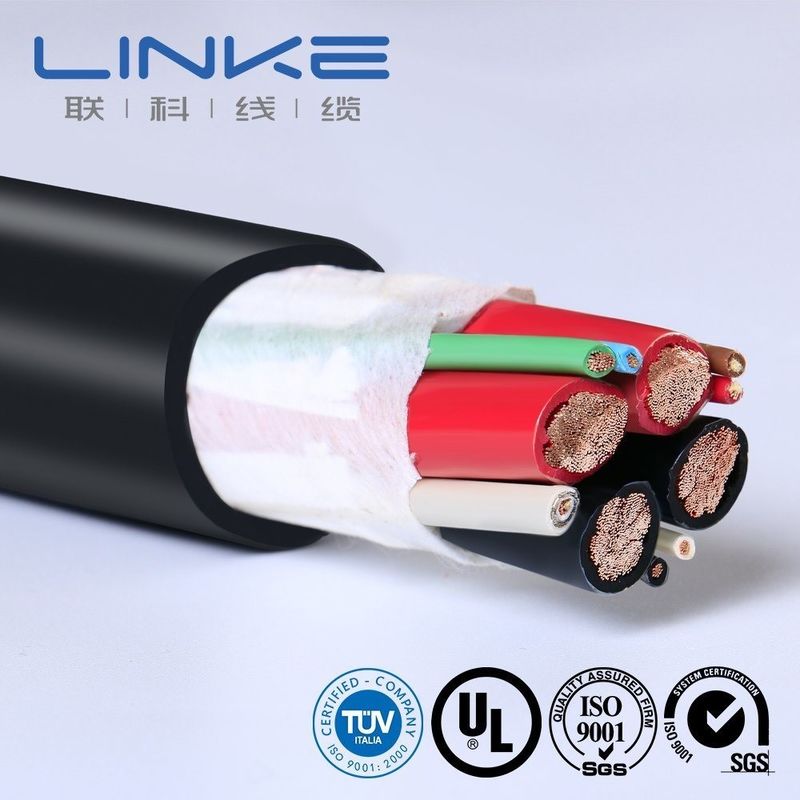

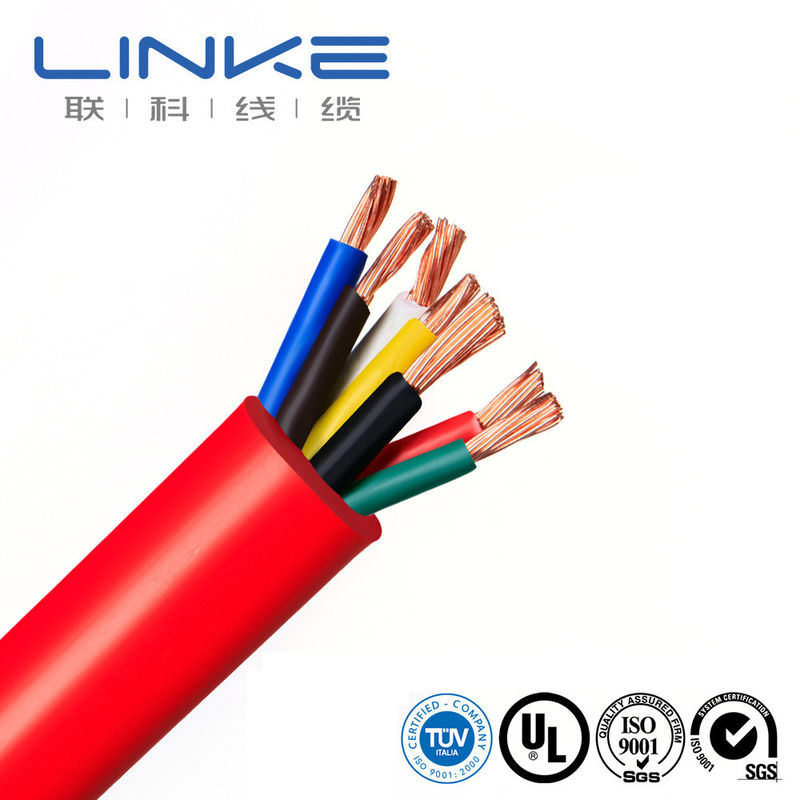

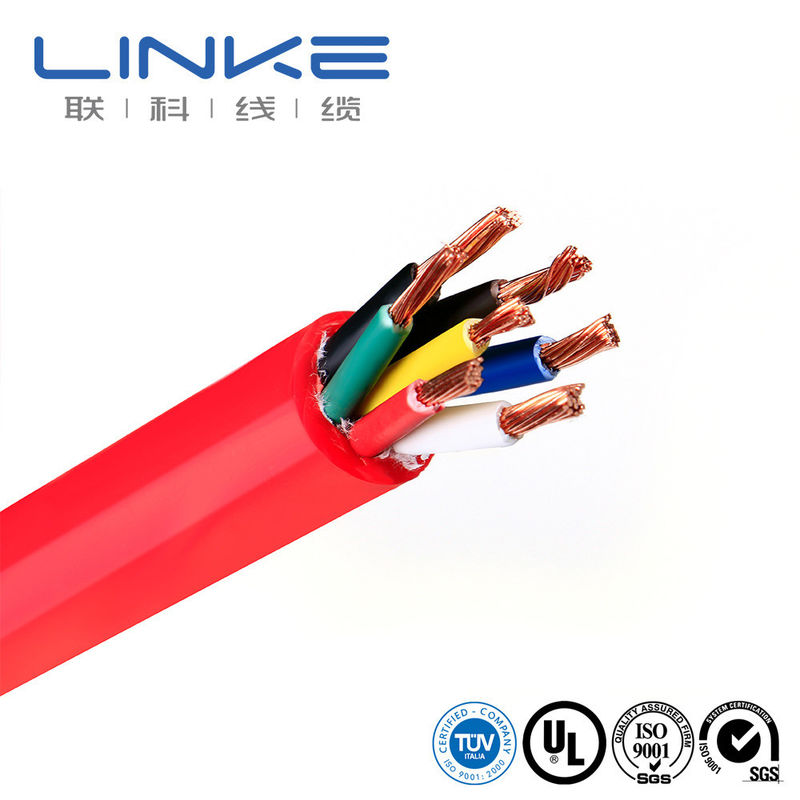

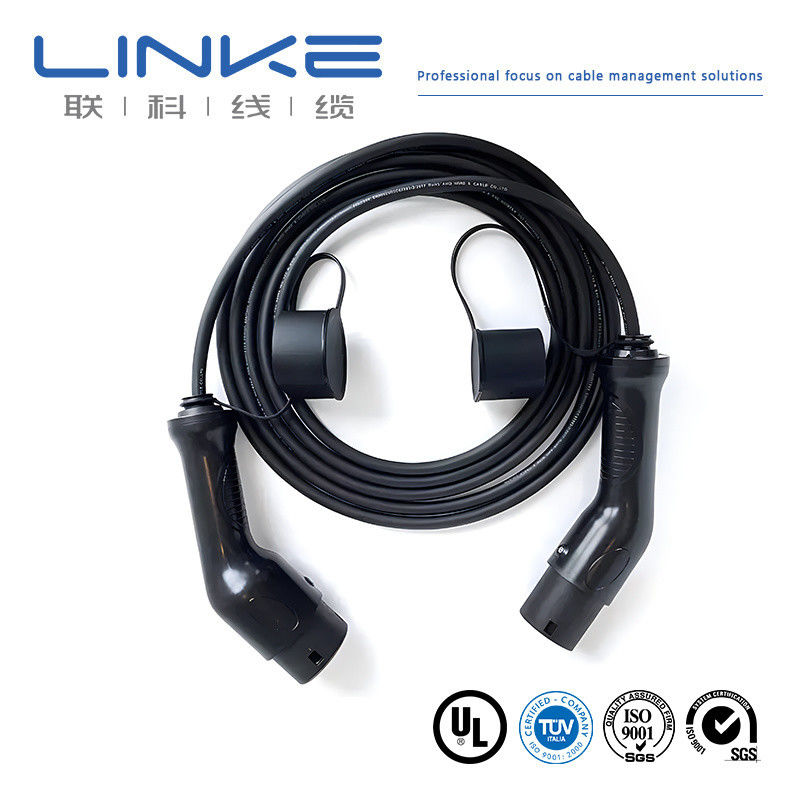

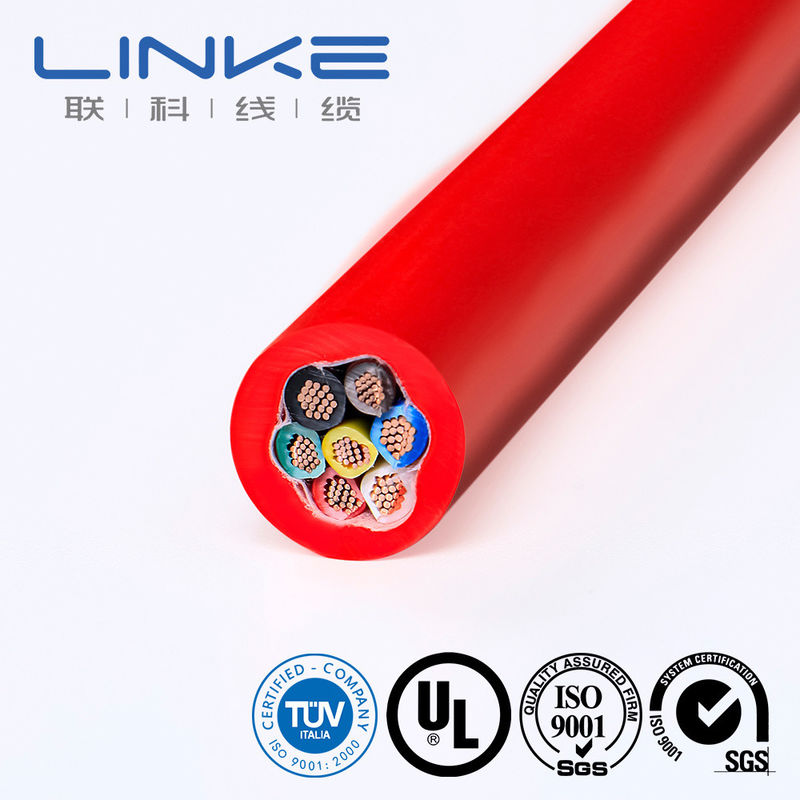

Εικόνες Προϊόντος
Προφίλ Κατασκευαστή
Η Linke Cable Technology Co., Ltd είναι κορυφαίος κατασκευαστής καλωδίων και συρμάτων στην Κίνα με πάνω από 10 χρόνια εμπειρίας στον κλάδο. Ειδικευόμαστε στην έρευνα, ανάπτυξη, παραγωγή και εμπορία καλωδίων υψηλής ποιότητας, παρέχουμε ολοκληρωμένες λύσεις καλωδίων για παγκόσμιες αγορές.
Ειδικότητες
- Καλώδια φόρτισης EV
- Ιατρικά καλώδια
- Καλώδια σιλικόνης
- Ελατηριώδη καλώδια
- Πλεγμένα καλώδια
- Καλώδια ρυμούλκησης
- Καλώδια UL
- Αυτοκινητοβιομηχανικά καλώδια
Στην Linke Cable, εφαρμόζουμε μια προσέγγιση μηχανικού προς μηχανικό για την ανάπτυξη ανώτερων λύσεων καλωδίων που βελτιώνουν την απόδοση του προϊόντος και την ποιότητα ζωής.
| Μάρκα |
LINKE |
Διατομή (mm²) |
0.01-500mm² |
| Μέγεθος καλωδίου (AWG) |
[π.χ., 24AWG, 28AWG] |
Αγωγός |
Επικασσιτερωμένος χαλκός / γυμνός χαλκός, βάσει απαιτήσεων πελάτη |
| Υλικό μόνωσης |
PVC/TPU/Σιλικόνη/PE/PP/XLPE/Νάιλον/άλλο |
Υλικό εξωτερικού περιβλήματος |
[PVC/PU/Λάστιχο/Πλέγμα/κ.λπ.] |
| Πιστοποιήσεις |
RoHS/REACH/UL/CE/IP68/κ.λπ. |
Προσαρμοσμένο μήκος |
[π.χ., 1m, 3ft, 5m ±5% ανοχή] |
| Τύπος καλωδίου |
[Ιατρικό/Τροφοδοσίας/Ήχου/Ομοαξονικό/Ηλεκτρικό/Αυτοκινητοβιομηχανικό/Αποθήκευση ενέργειας//κ.λπ.] |
Θωράκιση |
[Θωρακισμένο/Μη θωρακισμένο/Θωράκιση πλέγματος] |
| Αντίσταση |
[π.χ., 75Ω (για ομοαξονικά καλώδια)] |
Εκτύπωση/Λογότυπο |
[Κείμενο/Ετικέτα/Λογότυπο, μέγιστο 20 χαρακτήρες] |
| Ακτίνα κάμψης |
[π.χ., ≥5× διάμετρος καλωδίου] |
Ονομαστική ένταση ρεύματος |
[π.χ., 5A] |
| Ονομαστική τάση |
[π.χ., 30V AC/DC] |
Υλικό συνδετήρα |
[Επιχρυσωμένο/Επιμεταλλωμένο με νικέλιο/Ορείχαλκος/κ.λπ.] |
| Συνδετήρες |
[π.χ., USB Type-C, 3.5mm Jack, RJ45] |
Εξωτερικό περίβλημα |
XLPE ή PE ή PVC ΛΑΣΤΙΧΟ |
| Χρόνος παράδοσης |
7-14 ημέρες μετά την επιβεβαίωση της παραγγελίας |
Χρώματα |
[Μαύρο/Λευκό/Κόκκινο/Προσαρμοσμένο Pantone/κ.λπ.] |
| Θερμοκρασία |
Μείον 70°C έως 350°C (-70°C ~ 350°C) |
Συσκευασία |
Ρολό/κουτί/πλάκα/Προσαρμοσμένο |
| Υποστηρικτικές Υπηρεσίες |
προσαρμοσμένο καλώδιο, ολοκληρωμένες λύσεις, συμπεριλαμβανομένης ακριβούς κοπής, πρεσαρίσματος και εγκατάστασης ακροδεκτών (προσδιορίστε υλικό, π.χ., χαλκός/επιμεταλλωμένο με νικέλιο) |
Ανεξάρτητο Εργαστήριο • Πλήρης Εξοπλισμός Δοκιμών • Πλήρης Ποιοτικός Έλεγχος
Δοκιμάζουμε κάθε προϊόν με αυστηρά πρότυπα για να διασφαλίσουμε ανώτερη ποιότητα και αξιόπιστη απόδοση.
| Αρ. |
Στοιχείο Δοκιμής |
Συνθήκη Δοκιμής |
Απαίτηση Δοκιμής |
Δεδομένα Δοκιμής |
Αποτέλεσμα |
| 1 |
Επιθεώρηση Δομής |
1. Συμμόρφωση με τον πίνακα μεγέθους καλωδίου 2. Ελάχιστο πάχος ≥ 80% του μέσου πάχους |
Συμμόρφωση με τον πίνακα μεγέθους καλωδίου |
Ανατρέξτε στην καταγραφή δοκιμής |
Επιτυχία |
| 2 |
Θερμικό Σοκ |
Τυλίξτε το δείγμα σε σιδερένια ράβδο καθορισμένου μεγέθους, τοποθετήστε το σε φούρνο γήρανσης στην καθορισμένη θερμοκρασία για 1 ώρα, ψύξτε το δείγμα σε θερμοκρασία δωματίου για τουλάχιστον 30 λεπτά, στη συνέχεια παρατηρήστε το δείγμα |
Χωρίς ρωγμές στην επιφάνεια του δείγματος |
Χωρίς ρωγμές |
Επιτυχία |
| 3 |
Θερμική Παραμόρφωση |
1. Μετρήστε το πάχος του δείγματος (σημειώστε τη θέση μέτρησης) 2. Τοποθετήστε το δείγμα και το εξάρτημα δοκιμής σε φούρνο γήρανσης για προθέρμανση στην καθορισμένη θερμοκρασία για 1 ώρα 3. Τοποθετήστε το δείγμα κάτω από τη στήλη πίεσης του εξαρτήματος δοκιμής για 1 ώρα 4. Επαναμετρήστε το πάχος του δείγματος στην ίδια θέση |
1. Το δείγμα δεν πρέπει να ραγίσει από τη στήλη πίεσης ή να εκθέσει τον αγωγό 2. Μείωση πάχους ≤ 50% |
Ανατρέξτε στην καταγραφή δοκιμής |
Επιτυχία |
| 4 |
FT2 |
Εφαρμόστε μια τυπική φλόγα σε ύψος 125mm μία φορά |
1. Η φλόγα δεν πρέπει να διαδίδεται κατά μήκος του 2. Η φλόγα δεν πρέπει να εξαπλωθεί σε κοντινά εύφλεκτα υλικά |
Ανατρέξτε στην καταγραφή δοκιμής |
Επιτυχία |
| 5 |
Γήρανση |
1. Πάρτε πέντε τμήματα εξωτερικού περιβλήματος μήκους 200mm 2. Τοποθετήστε τα δείγματα σε φούρνο γήρανσης στους 158°C για 168 ώρες 3. Αφού αφαιρέσετε τα δείγματα, τοποθετήστε τα σε θερμοκρασία δωματίου 23±5°C για 16 ώρες, στη συνέχεια δοκιμάστε την επιμήκυνση σε θραύση και την αντοχή σε εφελκυσμό |
1. Επιμήκυνση πριν τη γήρανση ≥ 300%, επιμήκυνση μετά τη γήρανση ≥ 80% της πριν τη γήρανση 2. Αντοχή σε εφελκυσμό πριν τη γήρανση > 1.41kg/mm², αντοχή σε εφελκυσμό μετά τη γήρανση ≥ 80% της πριν τη γήρανση |
Ανατρέξτε στην καταγραφή δοκιμής |
Επιτυχία |
| 6 |
Κρύα Κάμψη |
Αποθηκεύστε το δείγμα σε κουτί χαμηλής θερμοκρασίας στην καθορισμένη θερμοκρασία για 4 ώρες, τυλίξτε το δείγμα σε σιδερένια ράβδο καθορισμένου μεγέθους με καθορισμένες στροφές, ολοκληρώστε το τύλιγμα εντός 30 δευτερολέπτων αφού αφαιρεθεί το δείγμα από το κουτί χαμηλής θερμοκρασίας |
Χωρίς ρωγμές στην επιφάνεια του δείγματος |
Χωρίς ρωγμές |
Επιτυχία |
| 7 |
Αντίσταση Αγωγού |
Μετρήστε την αντίσταση ενός αγωγού πυρήνα ενός μέτρου με μετρητή αντίστασης DC |
Στους 20°C, αντίσταση 8AWG ≤ 2.23Ω/km |
Ανατρέξτε στην καταγραφή δοκιμής |
Επιτυχία |
Η Linke cable technology (DongGuan) Co. Ltd. επικεντρώνεται στην Ε&Α και
παρέχει επαγγελματικές λύσεις για καλώδια και σύρματα, ειδικά για
πελάτες διαφορετικών βιομηχανιών. Περιλαμβάνει:
Καλώδιο ανθρωποειδούς ρομπότ,
Καλώδιο τροφοδοσίας/δεδομένων AI,
Καλώδιο ημιαγωγών/καλώδιο βιομηχανικής αυτοματοποίησης,
Καλώδιο αισθητήρα,
Καλώδιο νέας ενέργειας,
Καλώδιο ιατρικής αισθητικής,
Καλώδιο UL,
Η Linke Cable διαθέτει ποικίλες δυνατότητες ανάπτυξης προϊόντων και τεχνικές δυνατότητες για την υποστήριξη ποικίλων
αναγκών πελατών. Έχουμε λάβει τις ακόλουθες άδειες προϊόντων: UL 758, CCC, RoHs, REACH, CE; Έχουμε
λάβει το ακόλουθο σύστημα διαχείρισης ποιότητας: ISO 9001-2015 (Όλα τα προϊόντα) • ISO 13485
(Ιατρικές συσκευές και όργανα), IATF 16949 (Αυτοκινητοβιομηχανία)
Συμμετοχή σε Εκθέσεις
Πιστοποιήσεις Ποιότητας
Πιστοποιήσεις Ποιότητας
Τα προϊόντα μας πληρούν τα ακόλουθα διεθνή πρότυπα:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Μονοαγωγός, θερμοπλαστική μόνωση)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 και ISO13485, TS16949
CNR - Υλικό Καλωδίωσης Συσκευών
Εξωθημένο καλώδιο με μόνωση PVC, ονομαστική 105°C, 1000V, Κατηγορία I, Ομάδα A, B, ή AB, FT1 ή/και FT2
Εξωθημένο καλώδιο με εξωτερικό περίβλημα PVC, ονομαστική 105°C, 1000V, Κατηγορία I, Κατηγορία ή Κατηγορία I/II, Ομάδα A, B, ή AB, FT1 ή/και FT2
Εξωθημένο καλώδιο με εξωτερικό περίβλημα TPU, ονομαστική 80°C, 300V, Κατηγορία I, Κατηγορία ή Κατηγορία I/II, Ομάδα A, B, ή AB, FT1 ή/και FT2
Συχνές Ερωτήσεις
1. Είστε κατασκευαστής ή εμπορική εταιρεία;
Είμαστε επαγγελματίας κατασκευαστής. Μπορούμε να ελέγξουμε την παραγγελία σας από την αρχή μέχρι το τέλος. Καλώς ήρθατε να μας επισκεφθείτε. Θα σας παραλάβουμε από το Shenzhen.
2. Πώς μπορώ να πάρω ένα δείγμα για να δοκιμάσω την ποιότητά σας;
Τα δείγματα είναι δωρεάν για εσάς. Οι νέοι πελάτες αναμένεται να πληρώσουν για το κόστος του ταχυμεταφορέα.
3. Ποια είναι η ελάχιστη ποσότητα παραγγελίας σας;
Κανονικά 100μ. Ωστόσο, το καλώδιο είναι πολύ βαρύ. Καλύτερα να παραγγείλετε μια κατάλληλη ποσότητα για να αποφύγετε το υψηλό κόστος μεταφοράς. Η θαλάσσια μεταφορά είναι η καλύτερη επιλογή.
4. Μπορώ να πάρω έκπτωση;
Εξαρτάται από την ποσότητα σας. Μπορούμε να κάνουμε έκπτωση και να αναλάβουμε τα έξοδα αποστολής. Παρακαλούμε επικοινωνήστε μαζί μας.
5. Η εταιρεία σας δέχεται παραγωγή OEM;
Ναι, μπορούμε να εκτυπώσουμε το όνομα της εταιρείας σας, και ακόμη και να προσαρμόσουμε την κάρτα ποιότητας για να προωθήσουμε την εταιρεία σας.
