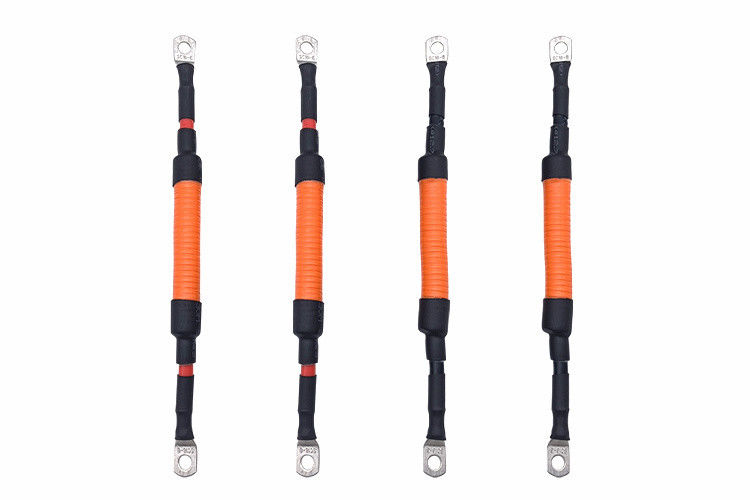

Προσαρμοσμένο καλώδιο σύνδεσης μπαταρίας ηλεκτρικής ενέργειας υψηλής τάσης
Φάρμακο προέλευσης προσαρμοσμένο για νέα ενέργεια ηλεκτρικά οχήματα δοχείο καλώδιο σύνδεσης μπαταρίας ισχύος, υψηλής τάσης καλώδιο φόρτισης,και ηλεκτροκίνητα οχήματα με καλωδίωση σχεδιασμένα για βέλτιστες επιδόσεις και ασφάλεια.
Προδιαγραφές προϊόντος
| Ειδικότητα |
Ονομασία καλωδίου |
Καλώδιο ηλεκτρικής ενέργειας |
| ΠΡΟΣΟΧΗ ΚΑΒΕΛΟΥ |
2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) |
| Συμμόρφωση με το RoHS |
Λεπτομερή Κατασκευή
| Άρθρο |
Α: 2C × 80mm2 |
Β: 1C × 25 mm2 |
C: 1C × 4mm2 |
D: (3C × 0,75mm2) ((P2) |
Ε: (7C × 0,75 mm2) |
| Οδηγός |
|
| Υλικό |
Χάλυβα χωρίς ράβδο |
| Μέγεθος |
2580/0,20 ±0,008 mm |
798/0,20 ±0,008mm |
224/0.15±0.008mm +10/1# Tinsel+1000D Kevlar |
40/0.15±0.008mm+ 10/0.19mmTinsel+200DKevlar |
40/0.15±0.008mm+ 10/0.19mmTinsel+200D Kevlar |
| Υπερβολική δόση |
120,40±0,25 mm |
70,00±0,20 mm |
20,70±0,15 mm |
10,40±0,10 mm |
10,40±0,10 mm |
| ΜΕΤΡΟΠΟΙΗ |
|
| Υλικό |
Θερμοπλαστική (EF2585,85±3A) |
| Ελάχιστο μέσο πάχος |
1.60mm |
1.20mm |
10,00 mm |
0.50mm |
0.50mm |
| Ελάχιστο πάχος σε κάθε σημείο |
1.34mm |
0.98mm |
0.80mm |
0.35mm |
0.35mm |
| Υπερβολική δόση. |
150,60±0,40 mm |
90,60±0,30 mm |
40,70±0,20 mm |
20,50±0,10 mm |
20,50±0,10 mm |
Επιπρόσθετες λεπτομέρειες κατασκευής
| ΔΙΑΦΟΡΙΣΜΟΣ-1 |
Γεμιστήρας |
/ |
Ακατέργαστο |
Ακατέργαστο |
| Υλικό |
/ |
Αλ-Μάιλερ (προς τα έξω) |
Μη υφασμένα |
|
| ΠΑΡΑΓΜΟΣ |
|
| Υλικό |
/ |
Άλλα είδη χάλυβα |
/ |
|
| Μέγεθος |
/ |
0.12mm,≥ 60% |
/ |
|
| ΕΝΤΑΙΡΙΚΟ |
|
| Υλικό |
/ |
ΤΡΕ |
ΤΡΕ |
|
| Ελάχιστο μέσο πάχος |
/ |
0.60mm |
0.60mm |
|
| Ελάχιστο πάχος σε κάθε σημείο |
/ |
0.42mm |
0.42mm |
|
| Υπερβολική δόση. |
/ |
70,20±0,25 mm |
90,70±0,25 mm |
|
| ΔΙΑΦΟΡΗΣΗ |
|
| Γεμιστήρας |
Σιδηρόπλεγμα PP |
| Υλικό |
Μη υφαντικές ύλες (≥ 25% επικαλυπτόμενες) |
| Συγκρότηση |
2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) |
| ΠΑΡΑΜΑΤΑ |
|
| Υλικό |
ΤΡΥ |
| Ελάχιστο μέσο πάχος |
2.80mm |
| Ελάχιστο πάχος σε κάθε σημείο |
2.28mm |
| Υπερβολική δόση. |
380,00+0,6/-1,00 mm |
Χαρακτηριστικά επιδόσεων
| Ηλεκτρικά χαρακτηριστικά |
ΦΙΣΙΚΕΣ ΙΧΕΙΣ |
Ονομαστική τάση:Συνεχή 1000V
Ονομαστική θερμοκρασία:Ζακέτο -40~90oC
Μόνωση -40~125oC
Μέγιστη αντίσταση του αγωγού ((20oC):
Α:0.242Ω/km Β:00,78Ω/km
Γ:4.95Ω/km D&E:26Ω/km
Μείωση της τάσης αντίστασης (Core A & B,10m):
Δράση διαρροής AC 2,5kV/5min ≤5mA
Τελειωμένο καλώδιο Αντιστάθμιση τάσης (κέντρο Α έως Α & Β, 10m):
Δυναμικό ρεύματος διαρροής
Ελάχιστη αντίσταση μόνωσης ((20oC, πυρήνας Α έως A & B):500MΩ.km |
Δυνατότητα τράβηξης:≥20MPa
Επέκταση:≥ 300%
Ηλικιωμένη κατάσταση:110±1oC × 168h
Ποσοστό αρχικής αντοχής σε ελαστικότητα:≤ ± 30%
Ποσοστό αρχικής επιμήκυνσης:≤ ± 30%
Δοκιμή πίεσης υψηλής θερμοκρασίας:≤ 50%
Δοκιμή θερμικού σοκ:Χωρίς ρήξη.
Δοκιμή συμβατότητας:GB/T 33594
Δοκιμή με φλόγα:GB/T 18380.12-2008
Δοκιμή τεχνητής ανθεκτικότητας:GB/T 33594
Δοκιμή πρόσκρουσης χαμηλής θερμοκρασίας:-40°C × 16H, χωρίς ρωγμές.
Χημικό οξύ στρες:Αλκαλικό διάλυμα N-οξαλοξέος, διάλυμα N-υδροξειδίου του νατρίου:GB/T 33594
Κούρδισμα οχήματος:Απαιτήσεις και μεθόδους δοκιμής σύμφωνα με την GB/T 20234.1-2015 7.21 |
Πρόσθετες προδιαγραφές απόδοσης
| Δοκιμή αντοχής στη συντριβή:GB/T 33594 |
Κύκλωμα γύρω από τη δοκιμή:GB/T 33594 |
| Ελάχιστη ακτίνα κάμψης:6×OD |
Αντοχή σε τριβή:≥ 2000 φορές |
| Ανθεκτικότητα σε χημικά:GB/T 33594 |
Προδιαγραφές δομής καλωδίου
| - Όχι, όχι. |
Διοδηγός mm2 |
Δομή ((N/mm) |
Διοδηγός DIA ((mm) |
Διοικητής |
Δάχος (mm) |
ΥΛΟΓΙΚΟ |
Μονάδα απομόνωσης (OD) (mm) |
Αντίσταση του αγωγού 20oC (Ω/KM) |
| ΕΥ-ΥΓ |
1.5 |
48/0.20 |
1.60 |
χάλκινο |
0.6 |
Σιλικόνη |
2.90±0.15 |
≤ 12.7 |
| ΕΥ-ΥΓ |
2.5 |
80/0.20 |
2.06 |
χάλκινο |
0.7 |
Σιλικόνη |
3.50±0.15 |
≤7.60 |
| ΕΥ-ΥΓ |
4 |
128/0.20 |
2.62 |
χάλκινο |
0.8 |
Σιλικόνη |
4.30±0.15 |
≤4.71 |
| ΕΥ-ΥΓ |
6 |
196/0.20 |
3.50 |
χάλκινο |
0.8 |
Σιλικόνη |
5.10±0.20 |
≤3.14 |
| ΕΥ-ΥΓ |
10 |
322/0.20 |
4.50 |
χάλκινο |
1.00 |
Σιλικόνη |
6.70±0.20 |
≤ 1.82 |
| ΕΥ-ΥΓ |
16 |
513/0.20 |
5.70 |
χάλκινο |
1.10 |
Σιλικόνη |
8.00±0.30 |
≤ 1.16 |
| ΕΥ-ΥΓ |
25 |
798/0.20 |
7.10 |
χάλκινο |
1.3 |
Σιλικόνη |
90,80 ± 0.30 |
≤0.743 |
| ΕΥ-ΥΓ |
35 |
1121/0.20 |
8.50 |
χάλκινο |
1.3 |
Σιλικόνη |
11.40±0.30 |
≤0.527 |
| ΕΥ-ΥΓ |
50 |
1596/0.20 |
10.10 |
χάλκινο |
1.50 |
Σιλικόνη |
13.50±0.30 |
≤0.368 |
| ΕΥ-ΥΓ |
70 |
2242/0.20 |
12.10 |
χάλκινο |
1.50 |
Σιλικόνη |
15.50±0.40 |
≤0.259 |
| ΕΥ-ΥΓ |
95 |
3034/0.20 |
14.10 |
χάλκινο |
1.50 |
Σιλικόνη |
17.50±0.50 |
≤0.196 |
Βασικά χαρακτηριστικά
- Διοδηγός: Ευέλικτο γυμνό κατεψυγμένο σύρμα χαλκού
- Μόνωση: Σιλικόνη
- Επιλογή μαύρου, πορτοκαλί, κόκκινου ή κίτρινου μπλε μπουφάν
- Διαθέσιμες επιλογές μονής και διπλής μόνωσης
- Μεγέθη SQ MM (ευρωπαϊκό στυλ): 4 mm2 έως 240 mm2
- Μεγέθη AWG (Βόρειοαμερικανικό στυλ): 0AWG-10AWG
- Ευρύ εύρος θερμοκρασιών: -60°C έως 200°C
- Εμφάνιση χαμηλής ιξώδους
| Ετικέτα |
Αριστερά |
Διατομή (mm2) |
0.01-500mm2 |
| Διάμετρος καλωδίου (AWG) |
[π.χ., 24AWG, 28AWG] |
Διοικητής |
Κρασιωμένο χαλκό / γυμνό χαλκό, ανάλογα με τις απαιτήσεις του πελάτη |
| Υλικό μόνωσης |
Πυρηνικά υλικά που χρησιμοποιούνται για την κατασκευή υλικών από υδρατλαντικό υλικό |
Υλικό σακάτου |
[PVC/PU/Rubber/Braid/etc.] |
| Πιστοποιητικά |
Εφαρμογή των κανόνων RoHS/REACH/UL/CE/IP68 κλπ. |
Προσαρμοσμένο μήκος |
[π.χ., 1m, 3ft, 5m ± 5% ανοχή] |
| Τύπος καλωδίου |
[Ιατρική/Δύναμη/Ακουστικό/Κοαξιακό/Ηλεκτρικό/Αυτοκινητοβιομηχανικό/Αποθήκευση ενέργειας//ελπ.] |
Προστασία |
[Ασπίδα/Ασπίδα/Ασπίδα] |
| Αντίσταση |
[π.χ. 75Ω (για ομοαξονικά καλώδια) ] |
Εκτύπωση/Λογότυπο |
[Τέκστο/Ετικέτα/Λογότυπο, μέγιστο 20 χαρακτήρες] |
| Ράδιο κάμψης |
[π.χ. διάμετρο καλωδίου ≥ 5 ×] |
Τρέχουσα αξιολόγηση |
[π.χ. 5Α] |
| Κατηγορία τάσης |
[π.χ. 30V AC/DC] |
Υλικό σύνδεσης |
[Χρυσόπετρα/Νικελόπετρα/Μεχρινόπετρα/ε.τ.λ.] |
| Συνδετήρες |
[π.χ. USB τύπου C, jack 3,5 mm, RJ45] |
Ζακέτα |
Υπόλοιπα για την κατασκευή καουτσούκ |
| Χρόνος παράδοσης |
7-14 ημέρες μετά την επιβεβαίωση της παραγγελίας |
Χρώματα |
[Μαύρο/Λευκό/Κόκκινο/Εξατομικευμένο Παντόν/ελπ.] |
| θερμοκρασία |
-70°C έως 350°C ((-70°C ~ 350°C) |
Πακέτο |
Ρολάρι/κουτί/πίνακα/Κανονισμός |
| Υπηρεσίες υποστήριξης |
Προσαρμοσμένα καλώδια, λύσεις από άκρο σε άκρο, συμπεριλαμβανομένης της ακριβούς κοπής, της κοπής και της εγκατάστασης των λαβών (προσδιορίστε το υλικό,π.χ. χαλκό/νικέλιο) |
Πιστοποιητικά ποιότητας
Τα προϊόντα μας πληρούν τα ακόλουθα διεθνή πρότυπα:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Μιαγωγός, θερμοπλαστική μόνωση)
Οδηγία 2001/18/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 17ης Ιουνίου 2001, σχετικά με την προστασία των καταναλωτών από την επιβολή δασμών στον τομέα των τροφίμων και την προστασία των καταναλωτών από την επιβολή δασμών (ΕΕ L 347 της 20.12.2001, σ. 1).
Οδηγία 2009/72/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 17ης Δεκεμβρίου 2009, για την τροποποίηση της οδηγίας 2009/72/ΕΚ σχετικά με την προστασία των καταναλωτών από την επιβολή δασμών στον τομέα των τροφίμων και την τροποποίηση της οδηγίας 2009/72/ΕΚ (ΕΕ L 347 της 20.12.2009, σ. 1).
ISO9001 και ISO13485, TS16949
CNR - Υλικό καλωδίωσης συσκευής
Εκχυλισμένο PVC μονωμένο μονό, με ονομαστική τιμή 105oC, 1000V, κατηγορία I, ομάδα A, B ή AB, FT1 και/ή FT2
Καλώδιο PVC μη ολοκληρωμένο με θήκη, με ονομαστική τιμή 105 °C, 1000V, κατηγορία I, κατηγορία I/II, ομάδα A, B ή AB, FT1 και/ή FT2
Τεχνικά εξοπλισμένα καλώδια TPU με μη ολοκληρωμένο κάλυμμα, με ονομαστική ισχύ 80 °C, 300V, κλάσης I, κλάσης I/II, ομάδας A, B ή AB, FT1 και/ή FT2
Συχνές Ερωτήσεις
Είστε κατασκευαστής ή εμπορική εταιρεία;
Είμαστε επαγγελματίας κατασκευαστής. Μπορούμε να ελέγξουμε την παραγγελία σας από την πρώτη αρχή μέχρι το τέλος. Καλώς ήρθατε να μας επισκεφθείτε. Θα σας παραλάβουμε στο Σενζέν.
Πώς μπορώ να πάρω ένα δείγμα για να ελέγξω την ποιότητά σας;
Τα δείγματα είναι δωρεάν για εσάς. Οι νέοι πελάτες αναμένεται να πληρώσουν το κόστος του ταχυδρομείου.
Ποια είναι η ελάχιστη ποσότητα παραγγελίας;
Συνήθως 100 μέτρα. Ωστόσο, το καλώδιο είναι πολύ βαρύ. Καλύτερα να παραγγείλετε μια κατάλληλη ποσότητα για να αποφύγετε το υψηλό φορτίο. Η θαλάσσια μεταφορά είναι η καλύτερη επιλογή.
Μπορώ να έχω έκπτωση;
Εξαρτάται από την ποσότητά σας. Μπορούμε να κάνουμε έκπτωση και να πληρώσουμε το φορτίο. Παρακαλούμε επικοινωνήστε μαζί μας.
Δέχεται η εταιρεία σας την παραγωγή OEM;
Ναι, μπορούμε να εκτυπώσουμε το όνομα της εταιρείας σας, και ακόμα και να προσαρμόσουμε την κάρτα ποιότητας για να προωθήσουμε την εταιρεία σας.
