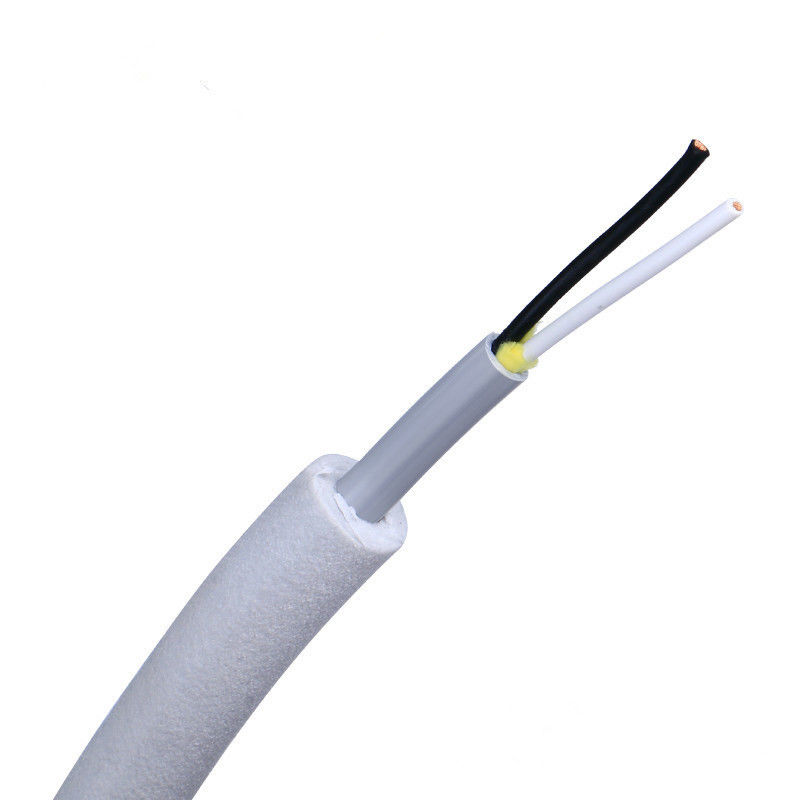

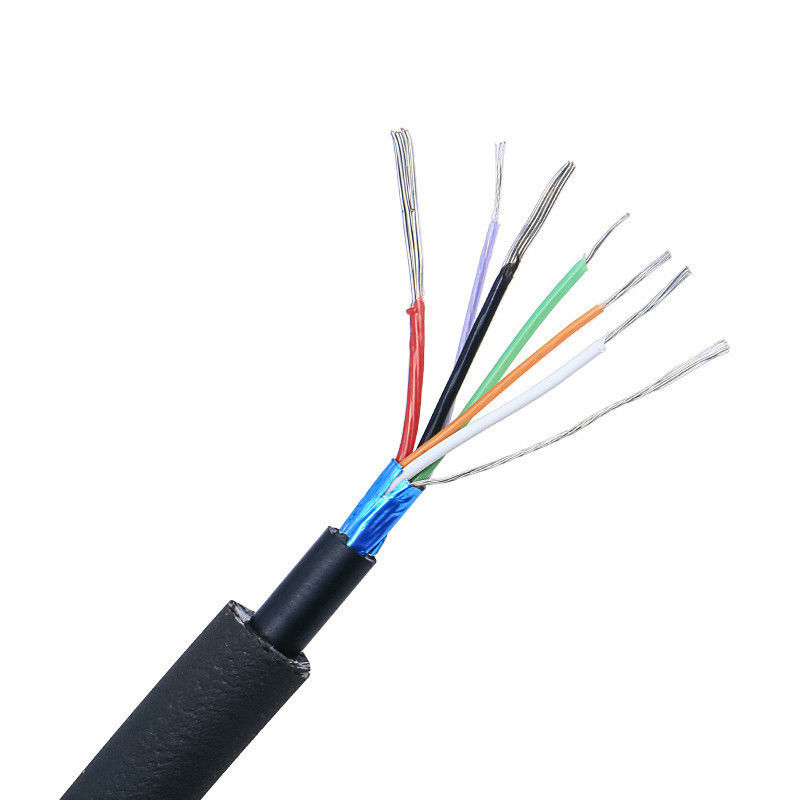

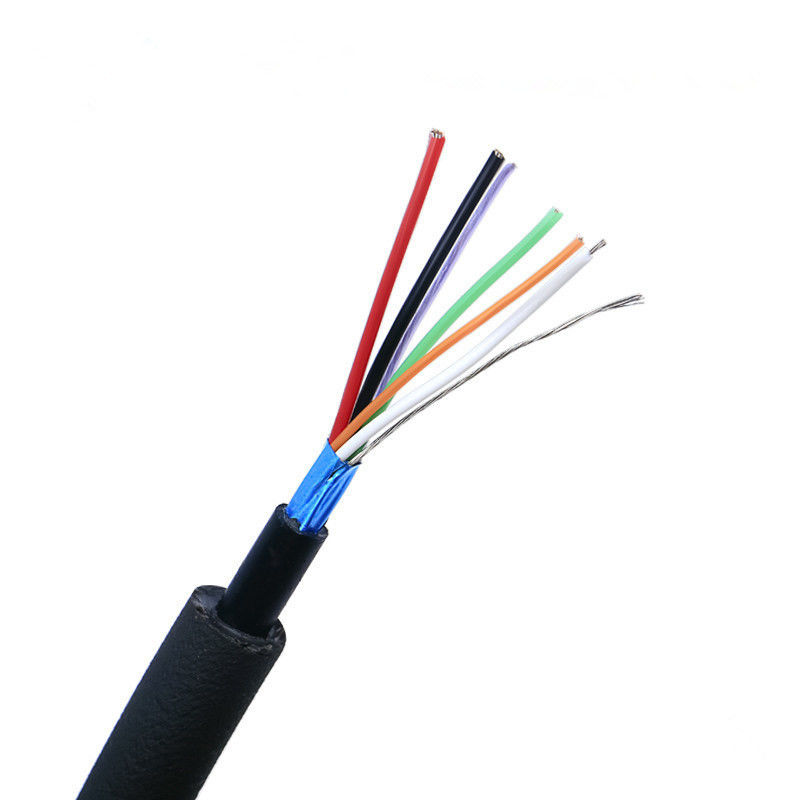

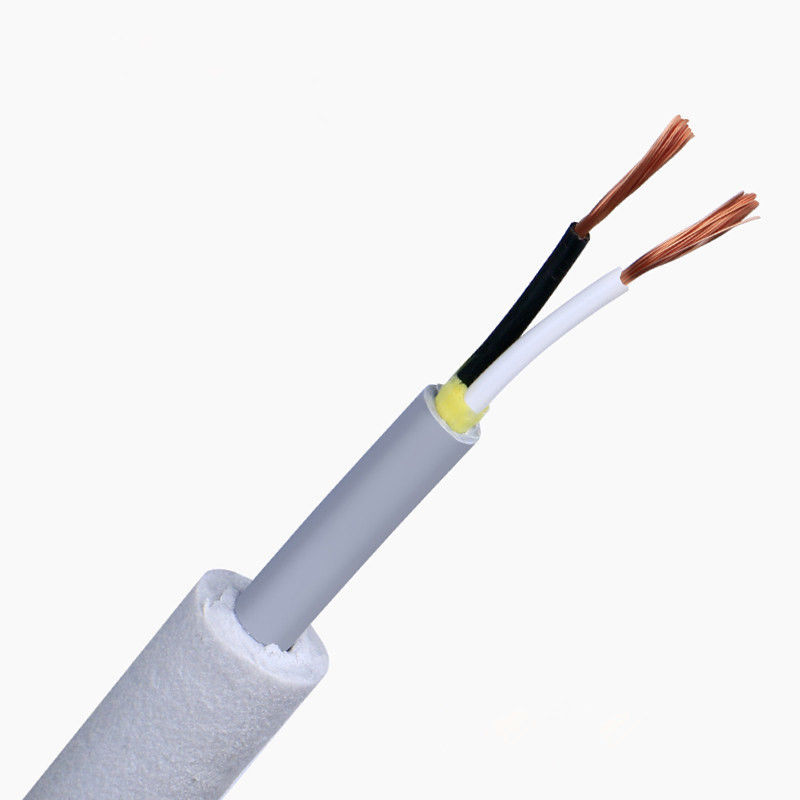

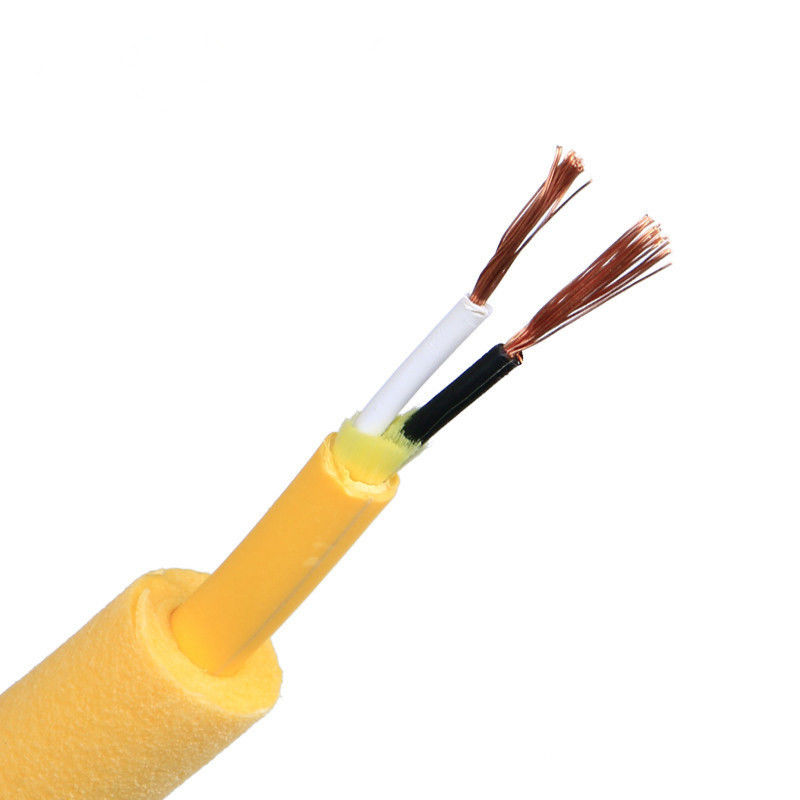

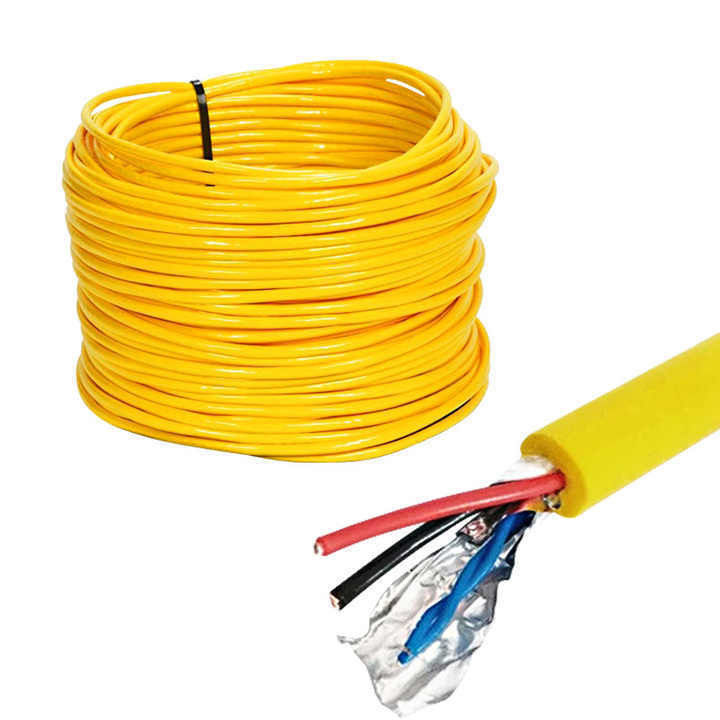

Προσαρμοσμένο υποβρύχιο καλώδιο σύνδεσης με αδιάβροχη πλευστότητα για ROVs, drones και υποβρύχιες εφαρμογές
Προδιαγραφές προϊόντος
| Προδιαγραφή |
Λεπτομέρειες |
| Όνομα προϊόντος |
Καλώδιο ρομπότ ROV Υποβρύχιο Drone |
| Τύπος |
Καλώδιο σύνδεσης ROV/καλώδιο ρομποτικής/υποβρύχιο καλώδιο/καλώδιο υποβρύχιας εξερεύνησης |
| Κατασκευή |
Καλώδιο τροφοδοσίας + οπτική ίνα + ομοαξονικό + σωλήνας + θωράκιση + μανδύας |
| Αγωγός |
Χαλκός/Επικασσιτερωμένος χαλκός/Επιχρυσωμένος χαλκός/TCCA |
| Μόνωση |
PE/PVC/HDPE/TPU |
| Γέμισμα |
Κεβλάρ/νήμα που φουσκώνει με νερό |
| Θωράκιση |
Πλεγμένος επικασσιτερωμένος χαλκός/Φύλλο αλουμινίου |
| Τάση |
100-1000V |
| Διάμετρος |
Προσαρμοσμένη βάσει απαιτήσεων πλευστότητας νερού/βυθού |
| Μανδύας |
Αφρός πολυουρεθάνης (PUR) |
| Χρώμα μανδύα |
Ματ/Γυαλιστερό κίτρινο ή προσαρμοσμένο |
| Εφαρμογές |
Υποβρύχιο ρομπότ/drone/γερανός/ανελκυστήρας/ρομπότ αποχέτευσης/ανιχνευτής αγωγών CCTV |
Τυπικός Σχεδιασμός
Βασικά Χαρακτηριστικά
- Σχεδιασμός Υβριδικού Καλωδίου: Ανώτερη ισχύς σήματος με εξαιρετική αντοχή στην πίεση του νερού και τη μηχανική συμπίεση, διατηρώντας παράλληλα υψηλής ποιότητας συνδεσιμότητα και δυναμική αντοχή
- Βελτιστοποίηση Πλευστότητας: Προσαρμοσμένοι υπολογισμοί πυκνότητας για γλυκό ή αλμυρό νερό, ζεστά ή κρύα περιβάλλοντα νερού
- Ολοκληρωμένη Στεγανοποίηση Νερού: Πολλαπλές επιλογές αδιαβροχοποίησης για την αποφυγή εισόδου νερού και διαμήκους μεταφοράς νερού
- Προηγμένη Μηχανική Καλωδίων ROV:
- Οπτική ίνα, καλώδιο CAT ή ομοαξονικό καλώδιο για μετάδοση δεδομένων υψηλής ταχύτητας
- Τριπλά εξωθημένος αγωγός με χαμηλή έως μεσαία τάση και υψηλή ικανότητα ρεύματος
- Σχεδιασμός λεπτού τοιχώματος με ελαφριά, αδιάβροχα υλικά για συμπαγές μέγεθος, υψηλή αξιοπιστία και μεγάλη διάρκεια ζωής
- Πλεξούδα αραμιδίου και σχοινί για ανώτερη στρεπτική και εφελκυστική αντοχή, ελαχιστοποιώντας την καταπόνηση και την τάση
- Θωρακισμένη και θωρακισμένη κατασκευή βελτιστοποιημένη για την απαιτούμενη απόδοση
Χαρακτηριστικά Απόδοσης
Ειδικό εύκαμπτο υλικό μανδύα (επιλέξιμα χρώματα από τον πελάτη) παρέχει εξαιρετική διάρκεια κάμψης που υπερβαίνει τα 6 εκατομμύρια κύκλους χωρίς θραύση μανδύα. Το καλώδιο διαθέτει εξαιρετική ευκαμψία, αντοχή στη φθορά, αντοχή στο λάδι, αντοχή σε οξέα και αλκάλια, εφελκυστική αντοχή, αδιάβροχες ιδιότητες και απόδοση κατά της γήρανσης. Σχεδιασμένο με ειδικό βάρος άπειρα κοντά στο νερό για βέλτιστη ικανότητα πλεύσης.
| Μάρκα |
LINKE |
Εμβαδόν διατομής (mm²) |
0.01-500mm² |
| Μέγεθος καλωδίου (AWG) |
[π.χ., 24AWG, 28AWG] |
Αγωγός |
Επικασσιτερωμένος χαλκός / γυμνός χαλκός, βάσει των απαιτήσεων του πελάτη |
| Υλικό μόνωσης |
PVC/TPU/Σιλικόνη/PE/PP/XLPE/Νάιλον/άλλο |
Υλικό μανδύα |
[PVC/PU/Λάστιχο/Πλεξούδα/κ.λπ.] |
| Πιστοποιήσεις |
RoHS/REACH/UL/CE/IP68/κ.λπ. |
Προσαρμοσμένο μήκος |
[π.χ., 1m, 3ft, 5m ±5% ανοχή] |
| Τύπος καλωδίου |
[Ιατρικό/Τροφοδοσίας/Ήχου/Ομοαξονικό/Ηλεκτρικό/Αυτοκινήτου/Αποθήκευση ενέργειας//κ.λπ.] |
Θωράκιση |
[Θωρακισμένο/Μη θωρακισμένο/Θωράκιση πλεξούδας] |
| Αντίσταση |
[π.χ., 75Ω (για ομοαξονικά καλώδια)] |
Εκτύπωση/Λογότυπο |
[Κείμενο/Ετικέτα/Λογότυπο, μέγ. 20 χαρακτήρες] |
| Ακτίνα κάμψης |
[π.χ., ≥5× διάμετρος καλωδίου] |
Ονομαστικό ρεύμα |
[π.χ., 5A] |
| Ονομαστική τάση |
[π.χ., 30V AC/DC] |
Υλικό συνδετήρα |
[Επιχρυσωμένο/Επιμεταλλωμένο νικέλιο/Ορείχαλκος/κ.λπ.] |
| Συνδετήρες |
[π.χ., USB Type-C, Υποδοχή 3,5mm, RJ45] |
Μανδύας |
XLPE ή PE ή PVC ΛΑΣΤΙΧΟ |
| Χρόνος παράδοσης |
7-14 ημέρες μετά την επιβεβαίωση της παραγγελίας |
Χρώματα |
[Μαύρο/Λευκό/Κόκκινο/Προσαρμοσμένο Pantone/κ.λπ.] |
| Θερμοκρασία |
Μείον 70°C έως 350°C (-70°C ~ 350°C) |
Συσκευασία |
Ρολό/κουτί/πλάκα/Προσαρμοσμένο |
| Υποστηρικτικές Υπηρεσίες |
προσαρμοσμένο καλώδιο, λύσεις από άκρο σε άκρο, συμπεριλαμβανομένης της ακριβούς κοπής, πρεσάρισμα και εγκατάσταση ακροδεκτών (προσδιορίστε υλικό, π.χ., χαλκός/επιμεταλλωμένο νικέλιο) |
Ανεξάρτητο Εργαστήριο • Πλήρης Εξοπλισμός Δοκιμών • Πλήρης Ποιοτικός Έλεγχος
Δοκιμάζουμε κάθε προϊόν με αυστηρά πρότυπα για να διασφαλίσουμε ανώτερη ποιότητα και αξιόπιστη απόδοση.
| Αρ. |
Στοιχείο Δοκιμής |
Συνθήκη Δοκιμής |
Απαίτηση Δοκιμής |
Δεδομένα Δοκιμής |
Αποτέλεσμα |
| 1 |
Επιθεώρηση Δομής |
1. Συμμόρφωση με τον πίνακα μεγέθους καλωδίου2. Ελάχιστο πάχος ≥ 80% του μέσου πάχους |
Συμμόρφωση με τον πίνακα μεγέθους καλωδίου |
Ανατρέξτε στο αρχείο δοκιμής |
Επιτυχία |
| 2 |
Θερμικό Σοκ |
Τυλίξτε το δείγμα σε σιδερένια ράβδο καθορισμένου μεγέθους, τοποθετήστε το σε φούρνο γήρανσης στην καθορισμένη θερμοκρασία για 1 ώρα, ψύξτε το δείγμα σε θερμοκρασία δωματίου για τουλάχιστον 30 λεπτά, στη συνέχεια παρατηρήστε το δείγμα |
Χωρίς ρωγμές στην επιφάνεια του δείγματος |
Χωρίς ρωγμές |
Επιτυχία |
| 3 |
Θερμική Παραμόρφωση |
1. Μετρήστε το πάχος του δείγματος (σημειώστε τη θέση μέτρησης)2. Τοποθετήστε το δείγμα και το εξάρτημα δοκιμής σε φούρνο γήρανσης για προθέρμανση στην καθορισμένη θερμοκρασία για 1 ώρα3. Τοποθετήστε το δείγμα κάτω από τη στήλη πίεσης του εξαρτήματος δοκιμής για 1 ώρα4. Επαναμετρήστε το πάχος του δείγματος στην ίδια θέση |
1. Το δείγμα δεν πρέπει να σπάσει από τη στήλη πίεσης ή να εκθέσει τον αγωγό2. Μείωση πάχους ≤ 50% |
Ανατρέξτε στο αρχείο δοκιμής |
Επιτυχία |
| 4 |
FT2 |
Εφαρμόστε μια τυπική φλόγα σε ύψος 125mm μία φορά |
1. Η φλόγα δεν πρέπει να διαδίδεται κατά μήκος της2. Η φλόγα δεν πρέπει να εξαπλωθεί σε κοντινά εύφλεκτα υλικά |
Ανατρέξτε στο αρχείο δοκιμής |
Επιτυχία |
| 5 |
Γήρανση |
1. Πάρτε πέντε τμήματα μανδύα μήκους 200mm2. Τοποθετήστε τα δείγματα σε φούρνο γήρανσης στους 158°C για 168 ώρες3. Αφού αφαιρέσετε τα δείγματα, τοποθετήστε τα σε θερμοκρασία δωματίου 23±5°C για 16 ώρες, στη συνέχεια δοκιμάστε την επιμήκυνση κατά τη θραύση και την εφελκυστική αντοχή |
1. Επιμήκυνση πριν τη γήρανση ≥ 300%, επιμήκυνση μετά τη γήρανση ≥ 80% από αυτήν πριν τη γήρανση2. Εφελκυστική αντοχή πριν τη γήρανση > 1.41kg/mm², εφελκυστική αντοχή μετά τη γήρανση ≥ 80% από αυτήν πριν τη γήρανση |
Ανατρέξτε στο αρχείο δοκιμής |
Επιτυχία |
| 6 |
Ψυχρή Κάμψη |
Αποθηκεύστε το δείγμα σε κουτί χαμηλής θερμοκρασίας στην καθορισμένη θερμοκρασία για 4 ώρες, τυλίξτε το δείγμα σε σιδερένια ράβδο καθορισμένου μεγέθους με καθορισμένες στροφές, ολοκληρώστε το τύλιγμα εντός 30 δευτερολέπτων αφού αφαιρεθεί το δείγμα από το κουτί χαμηλής θερμοκρασίας |
Χωρίς ρωγμές στην επιφάνεια του δείγματος |
Χωρίς ρωγμές |
Επιτυχία |
| 7 |
Αντίσταση Αγωγού |
Μετρήστε την αντίσταση του πυρήνα αγωγού ενός μέτρου με μετρητή συνεχούς ρεύματος |
Στους 20°C, αντίσταση 8AWG ≤ 2.23Ω/km |
Ανατρέξτε στο αρχείο δοκιμής |
Επιτυχία |
Εταιρικό Προφίλ
Η Linke cable technology (DongGuan) Co. Ltd. επικεντρώνεται στην Ε&Α και παρέχει επαγγελματικές λύσεις για καλώδια & σύρματα, ειδικά για πελάτες διαφόρων βιομηχανιών. Περιλαμβάνει:
Καλώδιο ανθρωποειδούς ρομπότ,
Καλώδιο τροφοδοσίας/καλώδιο δεδομένων AI,
Καλώδιο ημιαγωγών/καλώδιο βιομηχανικής αυτοματοποίησης,
Καλώδιο αισθητήρα,
Καλώδιο νέας ενέργειας,
Καλώδιο ιατρικής αισθητικής,
Καλώδιο UL,
Η Linke Cable διαθέτει ποικίλες δυνατότητες ανάπτυξης προϊόντων και τεχνικές δυνατότητες για την υποστήριξη ποικίλων αναγκών πελατών. Έχουμε λάβει τις ακόλουθες εγκρίσεις προϊόντων: UL 758, CCC, RoHs, REACH, CE; Έχουμε λάβει το ακόλουθο σύστημα διαχείρισης ποιότητας: ISO 9001-2015 (Όλα τα προϊόντα) • ISO 13485 (Ιατρικές συσκευές και όργανα), IATF 16949 (Αυτοκινητοβιομηχανία)
Η Linke Cable Technology Co., Ltd είναι κορυφαίος κατασκευαστής καλωδίων και συρμάτων στην Κίνα με πάνω από 10 χρόνια εμπειρίας στην Ε&Α, παραγωγή και μάρκετινγκ. Ειδικευόμαστε στην παροχή διαφόρων καλωδίων και προσαρμοσμένων λύσεων καλωδίων παγκοσμίως, συμπεριλαμβανομένων καλωδίων φόρτισης EV, ιατρικών καλωδίων, καλωδίων σιλικόνης, καλωδίων ελατηρίου, πλεγμένων καλωδίων, καλωδίων towlobe, καλωδίων UL και καλωδίων αυτοκινήτου. Η προσέγγισή μας από μηχανικό σε μηχανικό διασφαλίζει καλύτερη ανάπτυξη καλωδίων για τους πελάτες και βελτιωμένη ποιότητα ζωής.
Πιστοποιήσεις UL
Μονοπύρηνο, θερμοπλαστική μόνωση
1007
1330
1333
1591
1723
10064
10369
1015
1331
1569
1592
1901
10070
10483
1185
1332
1577
1672
10012
10269
Πολλαπλών πυρήνων, θερμοπλαστική μόνωση
2095
2129
2468
2586
2725
20233
20280
20963
2103
2463
2517
2587
2835
20276
20549
21198
2104
2464
2576
2661
2919
20279
20886
21664
Μονοπύρηνο, θερμοσκληρυνόμενη μόνωση
3075
3173
3320
3386
3530
3689
30005
3123
3212
3321
3398
3577
3702
3132
3266
3331
3512
3644
3817
3135
3271
3385
3529
3674
3886
Συχνές Ερωτήσεις
Είστε κατασκευαστής ή εμπορική εταιρεία;
Είμαστε επαγγελματίας κατασκευαστής. Μπορούμε να ελέγξουμε την παραγγελία σας από την αρχή μέχρι το τέλος. Καλώς ήρθατε να μας επισκεφθείτε. Θα σας παραλάβουμε από τη Σενζέν.
Πώς μπορώ να πάρω ένα δείγμα για να δοκιμάσω την ποιότητά σας;
Τα δείγματα είναι δωρεάν για εσάς. Οι νέοι πελάτες αναμένεται να πληρώσουν για το κόστος του ταχυμεταφορέα.
Ποια είναι η ελάχιστη ποσότητα παραγγελίας σας;
Κανονικά 100μ. Ωστόσο, το καλώδιο είναι πολύ βαρύ. Καλύτερα να παραγγείλετε μια κατάλληλη ποσότητα για να αποφύγετε το υψηλό φορτίο. Η θαλάσσια μεταφορά είναι η καλύτερη επιλογή.
Μπορώ να πάρω έκπτωση;
Εξαρτάται από την ποσότητα σας. Μπορούμε να κάνουμε έκπτωση και να αναλάβουμε το φορτίο. Παρακαλούμε επικοινωνήστε μαζί μας.
Η εταιρεία σας δέχεται παραγωγή OEM;
Ναι, μπορούμε να εκτυπώσουμε το όνομα της εταιρείας σας και ακόμη και να προσαρμόσουμε την κάρτα ποιότητας για να προωθήσουμε την εταιρεία σας.
