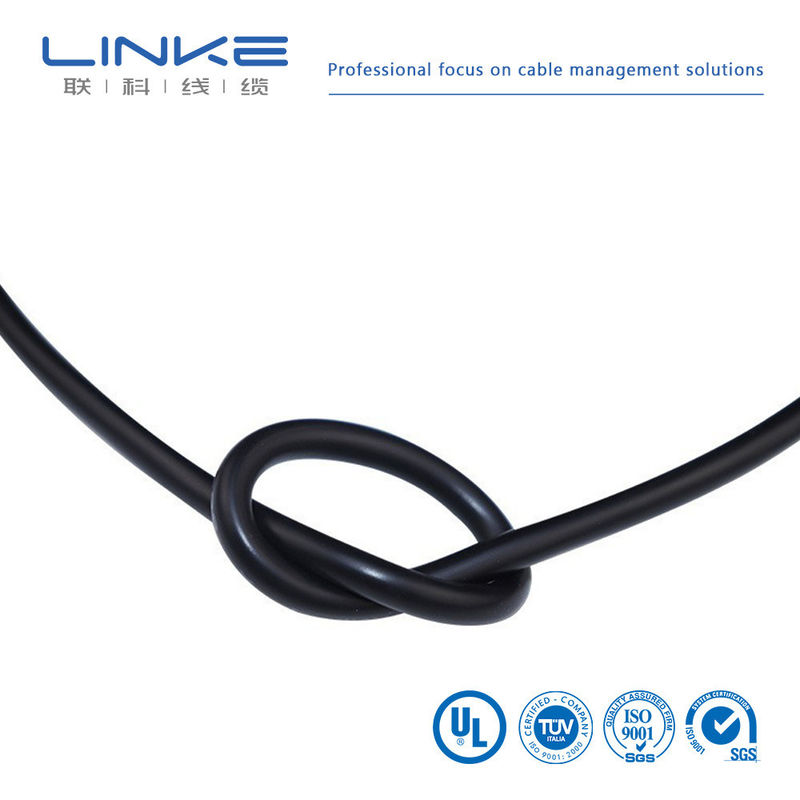

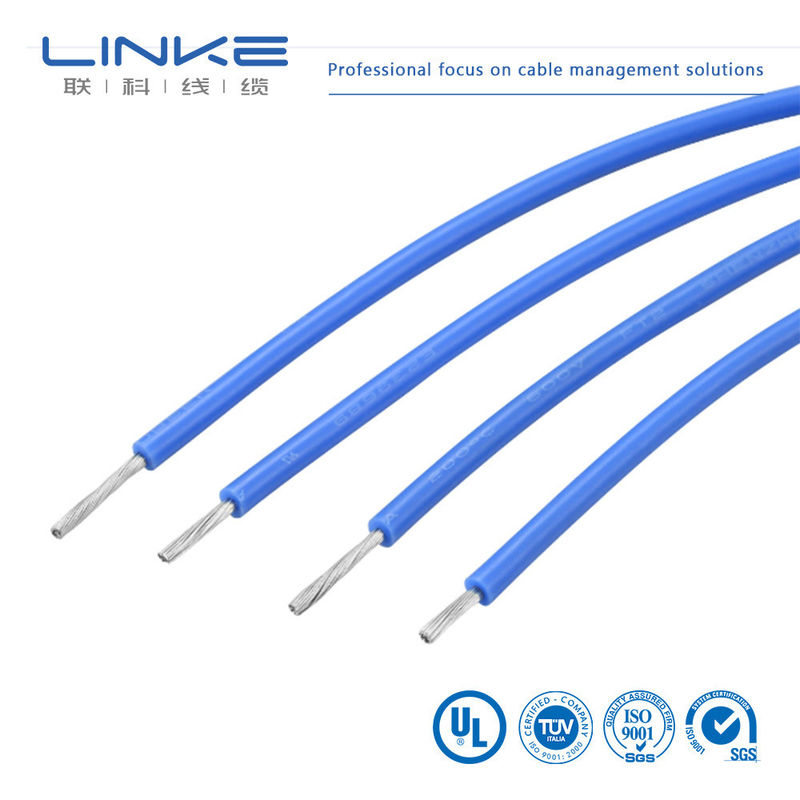

UL 21481 TPE Θήκη UL Ηλεκτρικό Καλώδιο 300V
Προδιαγραφές προϊόντος
Αριθμός στυλ UL:21481
Ονομαστική τάση:300V
Εκτιμώμενη θερμοκρασία:80℃
Πρότυπο:UL758/UL1581
Βαθμολόγηση:E364879 AWM 21481 AWG VW-1 80℃ 300V C AWM IA 80℃ 300V FT1 Linke καλώδιο
Τεχνικές Προδιαγραφές
| Μέγεθος αγωγού (AWG) |
Κατασκευή (αρ./mm) |
Διάμετρος (mm) |
Ονομαστικό πάχος (mm) |
Διάμετρος (mm) |
Πυρήνας |
Ασπίδα |
Ποσοστό ασπίδας (%) |
Ονομαστικό πάχος (mm) |
Διάμετρος (mm) |
Μέγ. Αντίσταση αγωγού (Ω/ΚΜ) Γυμνός Χαλκός |
Μέγ. Αγωγός Αντίστασης (Ω/ΚΜ) Κονσερβοποιημένος Χαλκός |
| 26 |
7/0.16 |
0,48 |
0,38 |
1,30±0,10 |
2 |
Προαιρετικός |
0,76 |
4,10±0,15 |
140 |
150 |
Σημείωμα:Οι προδιαγραφές καλωδίων μπορούν να προσαρμοστούν

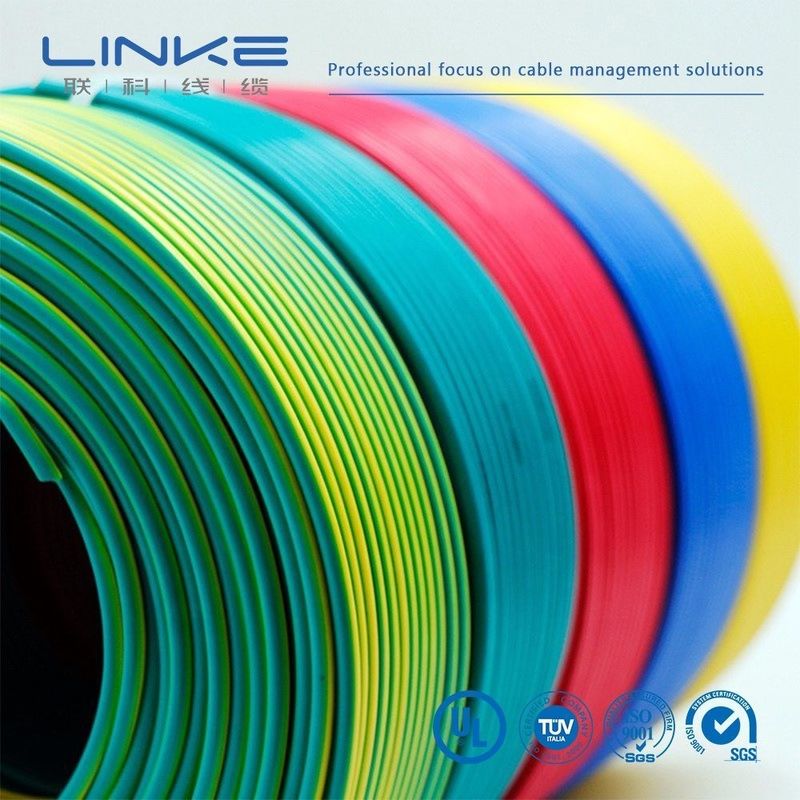

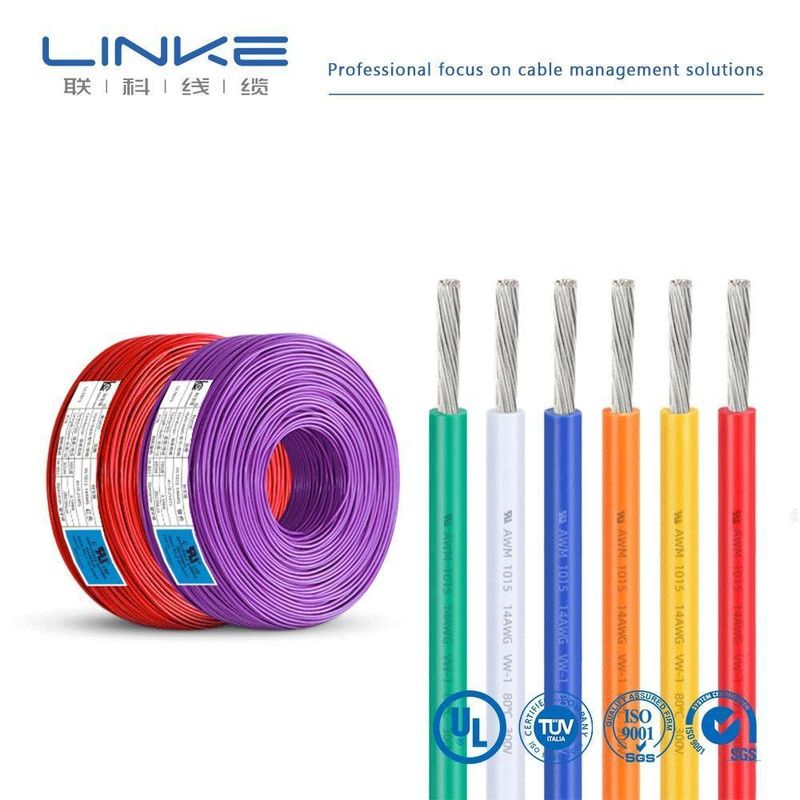

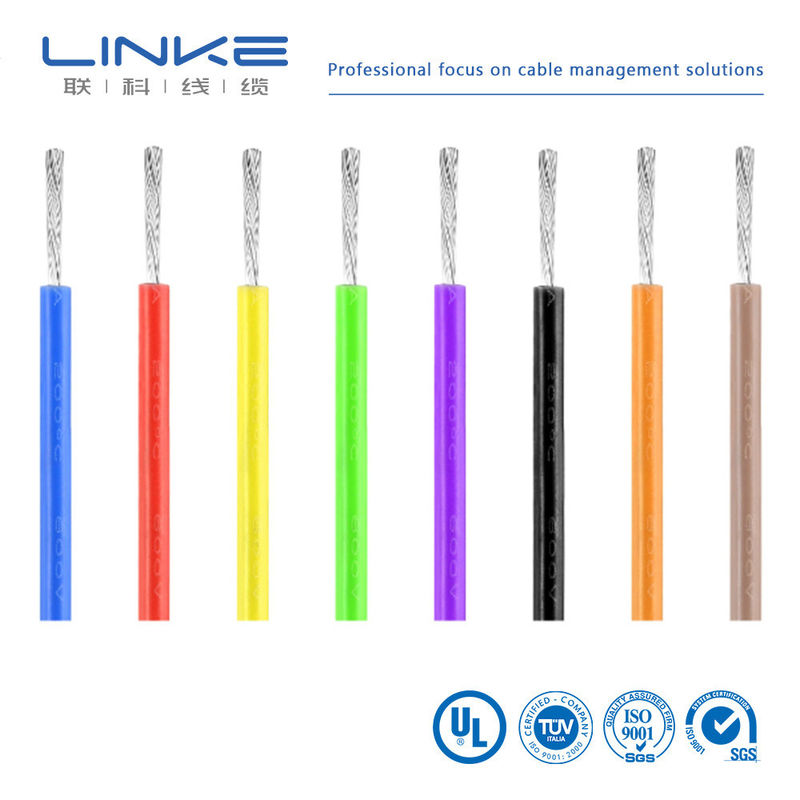

Διαθέσιμα Χρώματα
Μαύρο, Καφέ, Κόκκινο, Πορτοκαλί, Κίτρινο, Πράσινο, Μπλε, Μωβ, Γκρι, Λευκό, Κίτρινο/Πράσινο, Διαφανές
Σχετικά με το Linke Cable
Η Linke Cable Technology Co., Ltd είναι κορυφαίος κατασκευαστής καλωδίων στην Κίνα με πάνω από 10 χρόνια εμπειρίας στην Ε&Α, την παραγωγή και την εμπορία καλωδίων υψηλής ποιότητας. Ειδικευόμαστε στην παροχή προσαρμοσμένων λύσεων καλωδίων παγκοσμίως.
Οι Εξειδικεύσεις μας
- Καλώδια φόρτισης EV
- Ιατρικά καλώδια
- Καλώδια σιλικόνης
- Καλώδια ελατηρίου
- Πλεκτά καλώδια
- Καλώδια ρουλεμάν
- καλώδια UL
- Καλώδια αυτοκινήτου
Διασφάλιση Ποιότητας
- 6 μηχανικοί Ε&Α με 10+ χρόνια εμπειρίας στην τεχνολογία καλωδίων
- 10 ειδικοί ποιοτικού ελέγχου που παρακολουθούν κάθε βήμα παραγωγής
- 50+ έμπειρο προσωπικό παραγωγής
| Μάρκα |
ΣΥΝΔΕΣΜΟΣ |
Διατομή (mm²) |
0,01-500 mm² |
| Μετρητής σύρματος (AWG) |
[π.χ., 24AWG, 28AWG] |
Αγωγός |
Κονσερβοποιημένος χαλκός / γυμνός χαλκός, με βάση τις απαιτήσεις του πελάτη |
| Μονωτικό υλικό |
PVC/TPU/ Καουτσούκ σιλικόνης/PE/PP/XLPE/Nylon/άλλο |
Υλικό σακακιού |
[PVC/PU/Rubber/Braid/κ.λπ.] |
| Πιστοποιήσεις |
RoHS/REACH/UL/CE/IP68/κ.λπ |
Προσαρμοσμένο μήκος |
[π.χ., 1m, 3ft, 5m ±5% ανοχή] |
| Τύπος καλωδίου |
[Ιατρικά/Power/Audio/Coaxial/Electrical/Automotive/Αποθήκευση ενέργειας//κ.λπ.] |
Θωράκιση |
[Θωρακισμένη/Μη θωρακισμένη/Πλεξούδα ασπίδα] |
| Αντίσταση |
[π.χ. 75Ω (για ομοαξονικά καλώδια)] |
Εκτύπωση/Λογότυπο |
[Κείμενο/Ετικέτα/Λογότυπο, μέγ. 20 χαρακτήρες] |
| Bend Radius |
[π.χ. ≥5* διάμετρος καλωδίου] |
Τρέχουσα βαθμολογία |
[π.χ., 5A] |
| Εκτίμηση τάσης |
[π.χ. 30V AC/DC] |
Υλικό συνδετήρα |
[Επιχρυσωμένο/Ενικελωμένο/Ορείχαλκος/κ.λπ.] |
| Συνδέσεις |
[π.χ. USB Type-C, Jack 3,5mm, RJ45] |
Σακάκι |
ΛΑΣΤΙΧΟ XLPE ή PE ή PVC |
| Χρόνος Παράδοσης |
7-14 ημέρες μετά την επιβεβαίωση της παραγγελίας |
Χρωματιστά |
[Μαύρο/Λευκό/Κόκκινο/Προσαρμοσμένο Pantone/κ.λπ.] |
| θερμοκρασία |
Μείον-70℃ έως 350℃(-70℃ ~ 350℃) |

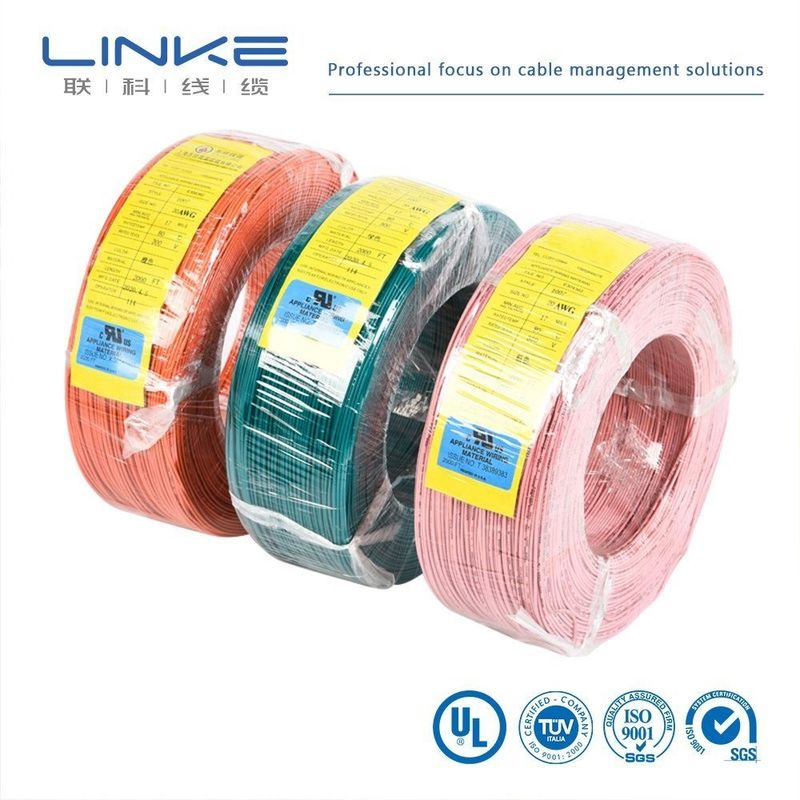

Πακέτο |
Ρολό/κουτί/πιάτο/Προσαρμοσμένο |
| Υπηρεσίες υποστήριξης |
προσαρμοσμένο καλώδιο, λύσεις από άκρο σε άκρο, συμπεριλαμβανομένης της ακριβούς κοπής, της πτύχωσης και της τοποθέτησης ωτίδων (προσδιορίστε το υλικό, π.χ. επιμεταλλωμένο με χαλκό/νικέλιο) |
Ανεξάρτητο Εργαστήριο•Πλήρης Εξοπλισμός Δοκιμών•Πλήρης Ποιοτικός Έλεγχος
Δοκιμάζουμε κάθε προϊόν με αυστηρά πρότυπα για να εξασφαλίσουμε ανώτερη ποιότητα και αξιόπιστη απόδοση.
| Οχι. |
Στοιχείο δοκιμής |
Συνθήκη δοκιμής |
Απαίτηση δοκιμής |
Δεδομένα δοκιμής |
Αποτέλεσμα |
| 1 |
Επιθεώρηση Δομής |
1. Συμμορφωθείτε με τον πίνακα μεγεθών σύρματος2. Ελάχιστο πάχος ≥ 80% του μέσου πάχους |
Συμμορφωθείτε με τον πίνακα μεγεθών καλωδίων |
Ανατρέξτε στο αρχείο δοκιμής |
Πέρασμα |
| 2 |
Θερμικό Σοκ |
Τυλίξτε το δείγμα σε μια σιδερένια ράβδο καθορισμένου μεγέθους, τοποθετήστε το σε φούρνο παλαίωσης σε καθορισμένη θερμοκρασία για 1 ώρα, ψύξτε το δείγμα σε θερμοκρασία δωματίου για τουλάχιστον 30 λεπτά και, στη συνέχεια, παρατηρήστε το δείγμα |
Δεν υπάρχουν ρωγμές στην επιφάνεια του δείγματος |
Χωρίς ρωγμές |
Πέρασμα |
| 3 |
Θερμική παραμόρφωση |
1. Μετρήστε το πάχος του δείγματος (σημαδέψτε τη θέση μέτρησης)2. Τοποθετήστε το δείγμα και το εξάρτημα δοκιμής σε φούρνο παλαίωσης για προθέρμανση στην καθορισμένη θερμοκρασία για 1 ώρα3. Τοποθετήστε το δείγμα κάτω από τη στήλη πίεσης του εξαρτήματος δοκιμής για 1 ώρα4. Μετρήστε ξανά το πάχος του δείγματος στην ίδια θέση |
1. Το δείγμα δεν πρέπει να ραγίσει από στήλη πίεσης ή εκτεθειμένο αγωγό2. Μείωση πάχους ≤ 50% |
Ανατρέξτε στο αρχείο δοκιμής |
Πέρασμα |
| 4 |
FT2 |
Εφαρμόστε μια τυπική φλόγα σε ύψος 125 mm μία φορά |
1. Η φλόγα δεν πρέπει να διαδίδεται σε όλο το μήκος της2. Η φλόγα δεν πρέπει να εξαπλωθεί σε κοντινά εύφλεκτα υλικά |
Ανατρέξτε στο αρχείο δοκιμής |
Πέρασμα |
| 5 |
Γηράσκων |
1. Πάρτε πέντε τμήματα θήκης μήκους 200 mm2. Τοποθετήστε τα δείγματα σε φούρνο παλαίωσης στους 158℃ για 168 ώρες3. Αφού αφαιρέσετε τα δείγματα, τοποθετήστε το σε θερμοκρασία δωματίου 23±5℃ για 16 ώρες, στη συνέχεια δοκιμάστε την επιμήκυνση κατά τη θραύση και την αντοχή σε εφελκυσμό |
1. Επιμήκυνση πριν από τη γήρανση ≥ 300%, επιμήκυνση μετά τη γήρανση ≥ 80% αυτής πριν από τη γήρανση2. Αντοχή σε εφελκυσμό πριν από τη γήρανση > 1,41 kg/mm², αντοχή σε εφελκυσμό μετά τη γήρανση ≥ 80% αυτής πριν από τη γήρανση |
Ανατρέξτε στο αρχείο δοκιμής |
Πέρασμα |
| 6 |
Ψυχρή Κάμψη |
Αποθηκεύστε το δείγμα σε κουτί χαμηλής θερμοκρασίας σε καθορισμένη θερμοκρασία για 4 ώρες, δείγμα ανέμου σε σιδερένια ράβδο καθορισμένου μεγέθους με καθορισμένες στροφές, πλήρη περιέλιξη εντός 30 δευτερολέπτων μετά τη λήψη του δείγματος από το κουτί χαμηλής θερμοκρασίας |
Δεν υπάρχουν ρωγμές στην επιφάνεια του δείγματος |
Χωρίς ρωγμές |
Πέρασμα |
| 7 |
Αντίσταση αγωγού |
Μετρήστε την αντίσταση του αγωγού πυρήνα ενός μέτρου με μετρητή αντίστασης DC |
Στους 20℃, αντίσταση 8AWG ≤ 2,23Ω/χλμ |
Ανατρέξτε στο αρχείο δοκιμής |
Πέρασμα |
Η τεχνολογία καλωδίων Linke (DongGuan) Co. Ltd. επικεντρώνεται στην Ε&Α και
παρέχει επαγγελματικές λύσεις στο Cable&Wire, ειδικά για το
διαφορετικούς πελάτες του κλάδου. Περιέχει:
Ανθρωποειδές καλώδιο ρομπότ,
Καλώδιο τροφοδοσίας AI/καλώδιο δεδομένων,
Καλώδιο ημιαγωγών/βιομηχανικό αυτόματο καλώδιο,
Καλώδιο αισθητήρα,
Νέο ενεργειακό καλώδιο,
Ιατρικό σύρμα ομορφιάς,
καλώδιο UL,
Η Linke Cable έχει διαφοροποιήσει τις δυνατότητες ανάπτυξης προϊόντων και τις τεχνικές δυνατότητες για την υποστήριξη διαφοροποιημένων
ανάγκες των πελατών. Έχουμε λάβει την ακόλουθη εξουσιοδότηση προϊόντος: UL 758,CCC,RoHs,ΕΚΤΑΣΗ,CE; Εμείς
έχουν αποκτήσει το ακόλουθο σύστημα διαχείρισης ποιότητας:ISO 9001-2015(Όλα τα προϊόντα); ISO 13485
(Ιατρικές συσκευές και όργανα),IATF 16949(Αυτοκινητοβιομηχανία)
Συχνές Ερωτήσεις
1. Είστε κατασκευαστής ή εμπορική εταιρεία;
Είμαστε επαγγελματίας κατασκευαστής. Μπορούμε να ελέγξουμε την παραγγελία σας από την πρώτη αρχή μέχρι την τελευταία. Καλώς ήρθατε να μας επισκεφθείτε. Θα σας πάρουμε στο Shenzhen.
2. Πώς μπορώ να πάρω ένα δείγμα για να δοκιμάσω την ποιότητά σας;
Τα δείγματα είναι δωρεάν για εσάς. Οι νέοι πελάτες αναμένεται να πληρώσουν για το κόστος ταχυμεταφορών.
3. Ποια είναι η ελάχιστη ποσότητα παραγγελίας σας;
Κανονικά 100μ. Ωστόσο, το καλώδιο είναι πολύ βαρύ. Καλύτερα να παραγγείλετε μια κατάλληλη ποσότητα για να αποφύγετε το υψηλό φορτίο. Η θαλάσσια μεταφορά είναι η καλύτερη επιλογή.
4. Μπορώ να έχω έκπτωση;
Εξαρτάται από την ποσότητα σας. Μπορούμε να κάνουμε μια έκπτωση και να αντέξουμε οικονομικά το φορτίο. Παρακαλούμε επικοινωνήστε μαζί μας.
5. Η εταιρεία σας δέχεται παραγωγή ΚΑΕ;
Ναι, μπορούμε να εκτυπώσουμε το όνομα της εταιρείας σας και ακόμη και να προσαρμόσουμε την κάρτα ποιότητας για να προωθήσουμε την εταιρεία σας.
