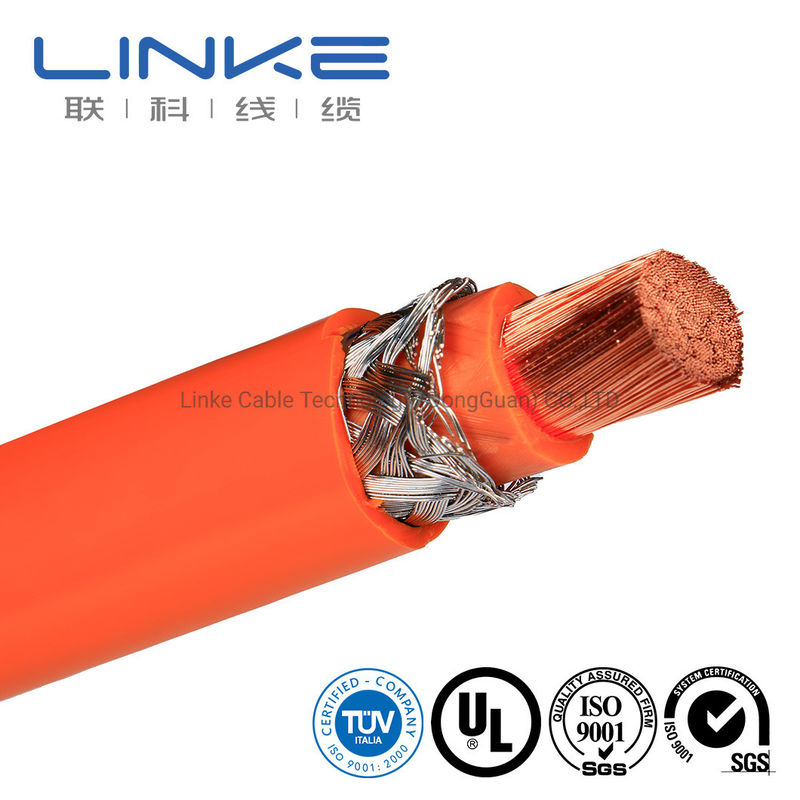

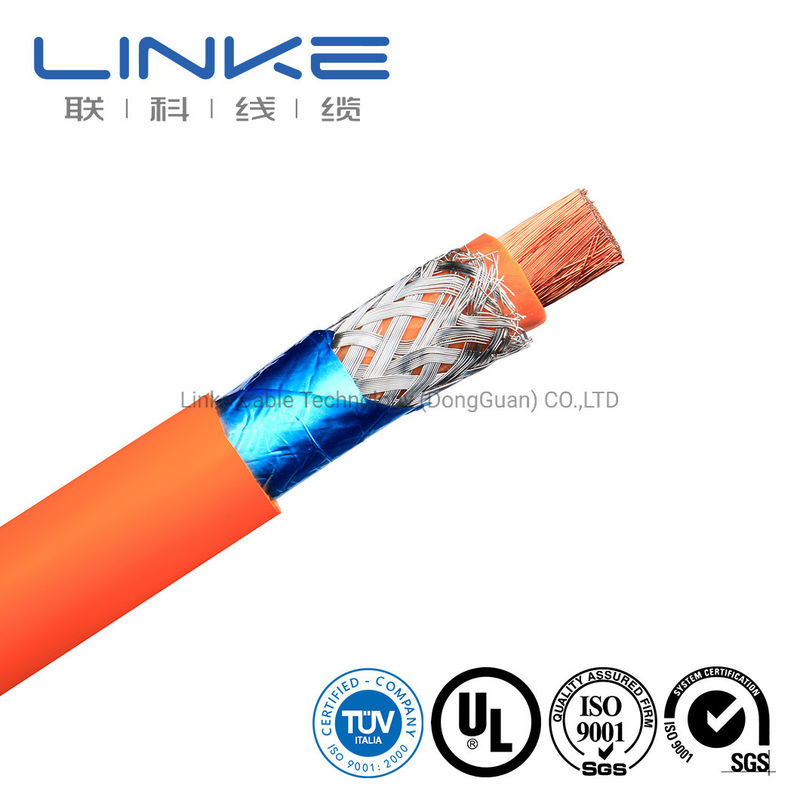

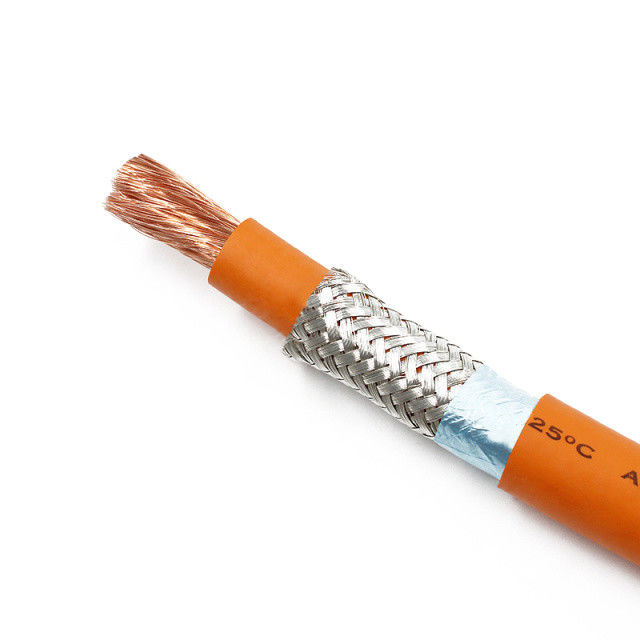

DW26 Καλώδιο ηλεκτρικής ενέργειας Ευέλικτο σύρμα σιλικόνης EV Προστατευμένο σύρμα σιλικόνης
Επισκόπηση του προϊόντος
Καλώδιο σταθμού φόρτισης ηλεκτρικών οχημάτων σχεδιασμένο για εφαρμογές υψηλής τάσης ηλεκτρικών οχημάτων, συμπεριλαμβανομένης της ισχύος της μπαταρίας, των συνδέσεων ελεγκτή, των συνδέσεων κινητήρα, των σταθμών φόρτισης και των ενσωματωμένων φορτιστών.
Προδιαγραφές καλωδίου ηλεκτρικής ενέργειας με προστασία
- Θερμοκρασία λειτουργίας: -40°C έως +125°C/150°C
- Διάταξη:
- Κατασκευή χωρίς αλογόντα
- Απομόνωση: Πολυολεφίνη διασταυρωμένη
- Κάλυψη: Πολυολεφίνη/ελαστομερές TPU με διασταυρούμενη σύνδεση
- Εξαιρετική αντοχή σε γρατζουνιές και υδρόλυση
Πίνακας τεχνικών προδιαγραφών
| Σχήμα καλωδίου (mm2) |
Δομή αγωγού |
Σκεντρομετρητής μόνωσης |
Προστασία |
Γύρνα γύρω |
Υπερβολική δόση. |
Μέγιστη αντίσταση του αγωγού |
| 0.50 |
16/0.20 |
2.90 |
Υφαντικές θωράκιση |
Αλ-μυλάρ |
5.50 |
37.10 |
| 0.75 |
24 ώρες τη μέρα.20 |
3.10 |
Υφαντικές θωράκιση |
Αλ-μυλάρ |
5.70 |
24.20 |
| 1.00 |
32/0.20 |
3.70 |
Υφαντικές θωράκιση |
Αλ-μυλάρ |
6.30 |
18.50 |
| 1.50 |
49/0.20 |
4.00 |
Υφαντικές θωράκιση |
Αλ-μυλάρ |
6.60 |
12.70 |
| 2.00 |
64/0.20 |
4.10 |
Υφαντικές θωράκιση |
Αλ-μυλάρ |
6.80 |
9.42 |
| 2.50 |
79/0.20 |
4.30 |
Υφαντικές θωράκιση |
Αλ-μυλάρ |
7.00 |
7.60 |
| 3.00 |
7/14/0.20 |
4.90 |
Υφαντικές θωράκιση |
Αλ-μυλάρ |
7.50 |
6.15 |
| 4.00 |
7/18/0.20 |
5.20 |
Υφαντικές θωράκιση |
Αλ-μυλάρ |
7.80 |
4.71 |
| 5.00 |
23/7/0.20 |
5.40 |
Υφαντικές θωράκιση |
Αλ-μυλάρ |
8.00 |
3.70 |
| 6.00 |
7/27/0.20 |
5.60 |
Υφαντικές θωράκιση |
Αλ-μυλάρ |
8.30 |
3.14 |
| 8.00 |
7/37/0.20 |
6.50 |
Υφαντικές θωράκιση |
Αλ-μυλάρ |
9.30 |
2.52 |
| 10.00 |
7/46/0.20 |
7.00 |
Υφαντικές θωράκιση |
Αλ-μυλάρ |
9.80 |
1.82 |
| 16.00 |
7/73/0.20 |
8.20 |
Υφαντικές θωράκιση |
Αλ-μυλάρ |
11.00 |
1.16 |
| 20.00 |
19/34/0.20 |
9.00 |
Υφαντικές θωράκιση |
Αλ-μυλάρ |
11.80 |
1.00 |
| 25.00 |
19/42/0.20 |
9.80 |
Υφαντικές θωράκιση |
Αλ-μυλάρ |
12.60 |
0.74 |
| 30.00 |
19/51/0.20 |
10.50 |
Υφαντικές θωράκιση |
Αλ-μυλάρ |
13.60 |
0.68 |
| 35.00 |
19/59/0.20 |
11.50 |
Υφαντικές θωράκιση |
Αλ-μυλάρ |
14.50 |
0.53 |
| 50.00 |
19/37/0.30 |
13.50 |
Υφαντικές θωράκιση |
Αλ-μυλάρ |
17.00 |
0.37 |
| 70.00 |
19/53/0.30 |
15.50 |
Υφαντικές θωράκιση |
Αλ-μυλάρ |
18.50 |
0.26 |
| 95.00 |
19/70/0.30 |
18.00 |
Υφαντικές θωράκιση |
Αλ-μυλάρ |
22.00 |
0.20 |
Καλώδιο ηλεκτρικής ενέργειας χωρίς προστασία

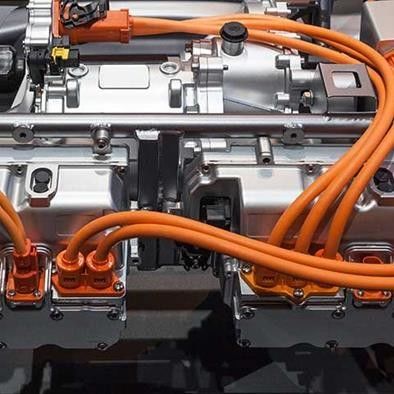

Τα καλώδια υψηλής τάσης EV χρησιμοποιούνται για τη σύνδεση της θύρας φόρτισης με τη μπαταρία, μέσα στο πακέτο μπαταρίας, και από τη μπαταρία στον κινητήρα και άλλα εξαρτήματα ως φορείς μετάδοσης ισχύος.
- Θερμοκρασία λειτουργίας: -40°C έως +125°C/150°C
- Διάταξη:
- Διαθέσιμες επιλογές χωρίς αλογόνες ή με αλογόνες
Προφίλ κατασκευαστή
Η Linke Cable Technology Co., Ltd είναι ένας κορυφαίος προμηθευτής καλωδίων στην Κίνα με πάνω από 10 χρόνια εμπειρίας στην έρευνα και ανάπτυξη, την παραγωγή και την εμπορία προϊόντων καλωδίων και καλωδίων.Παρέχουμε διάφορα καλώδια και προσαρμοσμένες λύσεις καλωδίων σε όλο τον κόσμο, που ειδικεύεται σε καλώδια φόρτισης ηλεκτρικών οχημάτων, ιατρικά καλώδια, καλώδια σιλικόνης, καλώδια ελαστικών, πλεγμένα καλώδια, καλώδια ρυμουλκούμενων, καλώδια UL, καλώδια αυτοκινήτων και πολλά άλλα.
Στην Linke Cable, πιστεύουμε σε μια προσέγγιση μηχανικού προς μηχανικό για την ανάπτυξη ανώτερων καλωδίων για τους πελάτες και τη βελτίωση της ποιότητας ζωής μέσω καινοτόμων λύσεων καλωδίων.
Τα Πιστοποιητικά μας
Πιστοποιητικά ποιότητας
Τα προϊόντα μας πληρούν τα ακόλουθα διεθνή πρότυπα:
- UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Μιαγωγός, θερμοπλαστική μόνωση)
- Οδηγία 2001/18/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 17ης Ιουνίου 2001, σχετικά με την προστασία των καταναλωτών από την επιβολή δασμών στον τομέα των τροφίμων και την προστασία των καταναλωτών από την επιβολή δασμών (ΕΕ L 347 της 20.12.2001, σ. 1).
- Οδηγία 2009/72/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 17ης Δεκεμβρίου 2009, για την τροποποίηση της οδηγίας 2009/72/ΕΚ σχετικά με την προστασία των καταναλωτών από την επιβολή δασμών στον τομέα των τροφίμων και την τροποποίηση της οδηγίας 2009/72/ΕΚ (ΕΕ L 347 της 20.12.2009, σ. 1).
- ISO9001 και ISO13485, TS16949
- CNR - Υλικό καλωδίωσης συσκευής
- Εκχυλισμένο PVC μονωμένο μονό, με ονομαστική τιμή 105oC, 1000V, κατηγορία I, ομάδα A, B ή AB, FT1 και/ή FT2
- Καλώδιο PVC μη ολοκληρωμένο με θήκη, με ονομαστική τιμή 105 °C, 1000V, κατηγορία I, κατηγορία I/II, ομάδα A, B ή AB, FT1 και/ή FT2
- Τεχνικά εξοπλισμένα καλώδια TPU με μη ολοκληρωμένο κάλυμμα, με ονομαστική ισχύ 80 °C, 300V, κλάσης I, κλάσης I/II, ομάδας A, B ή AB, FT1 και/ή FT2
Γενικές παραμέτρους προϊόντος
| Ετικέτα |
Αριστερά |
Διατομή (mm2) |
0.01-500mm2 |
| Διάμετρος καλωδίου (AWG) |
[π.χ., 24AWG, 28AWG] |
Διοικητής |
Κρασιωμένο χαλκό / γυμνό χαλκό, ανάλογα με τις απαιτήσεις του πελάτη |
| Υλικό μόνωσης |
Πυρηνικά υλικά που χρησιμοποιούνται για την κατασκευή υλικών από υδρατλαντικό υλικό |
Υλικό σακάτου |
[PVC/PU/Rubber/Braid/etc.] |
| Πιστοποιητικά |
Εφαρμογή των κανόνων RoHS/REACH/UL/CE/IP68 κλπ. |
Προσαρμοσμένο μήκος |
[π.χ., 1m, 3ft, 5m ± 5% ανοχή] |
| Τύπος καλωδίου |
[Ιατρική/Δύναμη/Ακουστικό/Κοαξιακό/Ηλεκτρικό/Αυτοκινητοβιομηχανικό/Αποθήκευση ενέργειας//ελπ.] |
Προστασία |
[Ασπίδα/Ασπίδα/Ασπίδα] |
| Αντίσταση |
[π.χ. 75Ω (για ομοαξονικά καλώδια) ] |
Εκτύπωση/Λογότυπο |
[Τέκστο/Ετικέτα/Λογότυπο, μέγιστο 20 χαρακτήρες] |
| Ράδιο κάμψης |
[π.χ. διάμετρο καλωδίου ≥ 5 ×] |
Τρέχουσα αξιολόγηση |
[π.χ. 5Α] |
| Κατηγορία τάσης |
[π.χ. 30V AC/DC] |
Υλικό σύνδεσης |
[Χρυσόπετρα/Νικελόπετρα/Μεχρινόπετρα/ε.τ.λ.] |
| Συνδετήρες |
[π.χ. USB τύπου C, jack 3,5 mm, RJ45] |
Ζακέτα |
Υπόλοιπα για την κατασκευή καουτσούκ |
| Χρόνος παράδοσης |
7-14 ημέρες μετά την επιβεβαίωση της παραγγελίας |
Χρώματα |
[Μαύρο/Λευκό/Κόκκινο/Εξατομικευμένο Παντόν/ελπ.] |
| θερμοκρασία |
-70°C έως 350°C ((-70°C ~ 350°C) |
Πακέτο |
Ρολάρι/κουτί/πίνακα/Κανονισμός |
| Υπηρεσίες υποστήριξης |
Προσαρμοσμένα καλώδια, λύσεις από άκρο σε άκρο, συμπεριλαμβανομένης της ακριβούς κοπής, της κοπής και της εγκατάστασης των λαβών (προσδιορίστε το υλικό,π.χ. χαλκό/νικέλιο) |
|
|
Συχνές Ερωτήσεις
Είστε κατασκευαστής ή εμπορική εταιρεία;
Είμαστε επαγγελματίας κατασκευαστής. Μπορούμε να ελέγξουμε την παραγγελία σας από την πρώτη αρχή μέχρι το τέλος. Καλώς ήρθατε να μας επισκεφθείτε. Θα σας παραλάβουμε στο Σενζέν.
Πώς μπορώ να πάρω ένα δείγμα για να ελέγξω την ποιότητά σας;
Τα δείγματα είναι δωρεάν για εσάς. Οι νέοι πελάτες αναμένεται να πληρώσουν το κόστος του ταχυδρομείου.
Ποια είναι η ελάχιστη ποσότητα παραγγελίας;
Συνήθως 100 μέτρα. Ωστόσο, το καλώδιο είναι πολύ βαρύ. Καλύτερα να παραγγείλετε μια κατάλληλη ποσότητα για να αποφύγετε το υψηλό φορτίο. Η θαλάσσια μεταφορά είναι η καλύτερη επιλογή.
Μπορώ να έχω έκπτωση;
Εξαρτάται από την ποσότητά σας. Μπορούμε να κάνουμε έκπτωση και να πληρώσουμε το φορτίο. Παρακαλούμε επικοινωνήστε μαζί μας.
Δέχεται η εταιρεία σας την παραγωγή OEM;
Ναι, μπορούμε να εκτυπώσουμε το όνομα της εταιρείας σας και ακόμη και να προσαρμόσουμε την κάρτα ποιότητας για να προωθήσουμε την εταιρεία σας.
