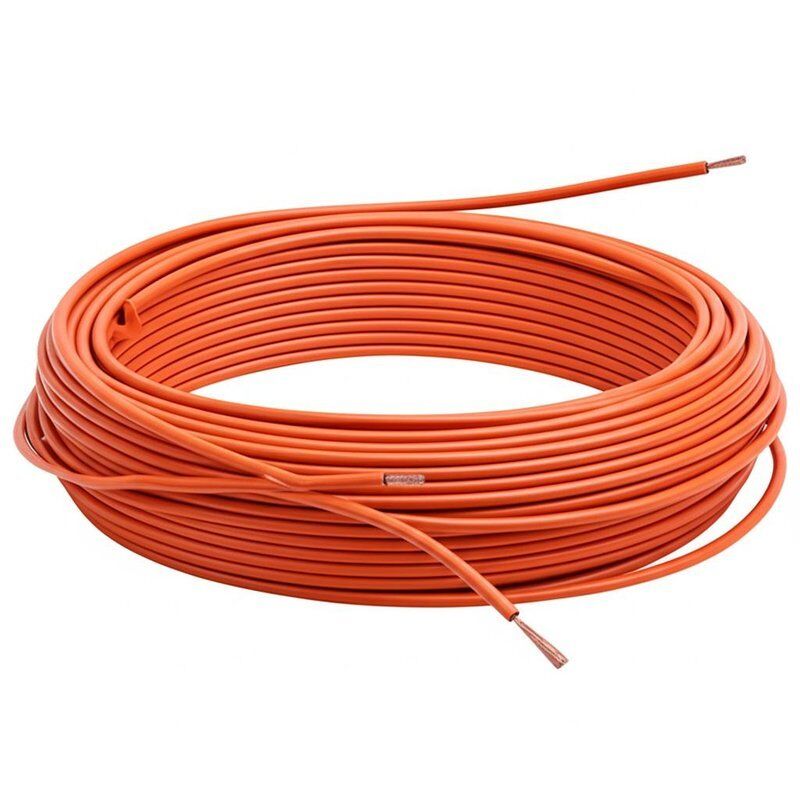

UL1569 PVC μονωμένο καλώδιο μονοπυρήνα από χαλκό
Πίνακας 2 - Εφαρμογές ηλεκτρονικών καλωδίων
Απολαμβάνουν μεγάλη δημοτικότητα παγκοσμίως με σταθερή απόδοση και γρήγορη παράδοση.
Η Linke cable technology (DongGuan) Co. Ltd. επικεντρώνεται στην έρευνα και ανάπτυξη και παρέχει επαγγελματικές λύσεις στον κλάδο του Cable&Wire, ειδικά για τους πελάτες των διαφόρων βιομηχανιών. Περιέχει:
- Υδροειδές ρομποτικό καλώδιο
- Δικτυωτικό καλώδιο/καλώδιο δεδομένων AI
- Καλώδιο ημιαγωγών/βιομηχανικό αυτόματο καλώδιο
- Διάταξη
- Νέο καλώδιο ενέργειας
- Υπηρεσίες ιατρικής αισθητικής
- Υπεργυριστικό καλώδιο
Η Linke Cable διαθέτει διαφοροποιημένες δυνατότητες ανάπτυξης προϊόντων και τεχνικές δυνατότητες για την υποστήριξη των διαφοροποιημένων αναγκών των πελατών.REACH,CE; Έχουμε αποκτήσει το ακόλουθο σύστημα διαχείρισης ποιότητας:ISO 9001-2015 ((Όλα τα προϊόντα); ISO 13485 ((Ιατρικές συσκευές και όργανα),IATF 16949 ((Αυτοβιομηχανία)
Ανεξάρτητο Εργαστήριο • Πλήρες Εξοπλισμός Δοκιμών • Πλήρης Ελέγχος Ποιότητας
Δοκιμάζουμε κάθε προϊόν με αυστηρά πρότυπα για να εξασφαλίσουμε ανώτερη ποιότητα και αξιόπιστη απόδοση.
Λειτουργούμε ένα ανεξάρτητο εργαστήριο δοκιμών ποιότητας με πλήρεις εγκαταστάσεις δοκιμών και τυποποιημένες διαδικασίες.Το πλήρες μας σύνολο προτύπων δοκιμής καλύπτει όλες τις βασικές ενδείξεις απόδοσης και ασφάλειας.Μέσω συστηματικής και αυστηρής επιθεώρησης, ελέγχουμε αποτελεσματικά την ποιότητα των προϊόντων, μειώνουμε τους κινδύνους, και σας παρέχουμε ασφαλή, σταθερά και υψηλής ποιότητας προϊόντα που μπορείτε να εμπιστευτείτε.
| - Όχι, όχι, όχι. |
Τμήμα δοκιμής |
Συνθήκη δοκιμής |
Απαιτούμενη δοκιμή |
Δεδομένα δοκιμής |
Αποτελέσματα |
| 1 |
Έλεγχος δομής. |
1. Συμμορφώνονται με τον πίνακα μεγέθους καλωδίου
2. Ελάχιστο πάχος ≥ 80% του μέσου πάχους |
Συμμορφώσου με τον πίνακα μεγέθους καλωδίου |
Αναφέρετε στο τεστ ρεκόρ |
Περάστε. |
| 2 |
Θερμικό σοκ |
Στρίψτε το δείγμα σε σιδερένια ράβδο καθορισμένου μεγέθους, τοποθετήστε το σε ένα φυτώριο φούρνο σε καθορισμένη θερμοκρασία για 1 ώρα, κρυώστε το δείγμα σε θερμοκρασία δωματίου για τουλάχιστον 30 λεπτά, στη συνέχεια παρατηρήστε το δείγμα. |
Δεν υπάρχουν ρωγμές στην επιφάνεια του δείγματος. |
Χωρίς ρωγμές. |
Περάστε. |
| 3 |
Θερμική παραμόρφωση |
1. Μέτρηση πάχους δείγματος (σημαίνετε τη θέση μέτρησης)
2Το δείγμα και το δοχείο δοκιμής τοποθετούνται στον φούρνο γήρανσης για προθέρμανση σε καθορισμένη θερμοκρασία για 1 ώρα.
3Το δείγμα τοποθετείται κάτω από τη στήλη πίεσης του δοχείου δοκιμής για 1 ώρα.
4Αναμετρήστε το πάχος του δείγματος στην ίδια θέση. |
1Το δείγμα δεν πρέπει να σπάει από στήλη πίεσης ή να εκθέτει αγωγό.
2Μείωση πάχους ≤ 50% |
Αναφέρετε στο τεστ ρεκόρ |
Περάστε. |
| 4 |
FT2 |
Εφαρμόστε μια κανονική φλόγα σε ύψος 125 χιλιοστών μια φορά. |
1Η φλόγα δεν πρέπει να εξαπλώνεται κατά μήκος του
2Η φλόγα δεν πρέπει να εξαπλώνεται σε κοντινά εύφλεκτα υλικά. |
Αναφέρετε στο τεστ ρεκόρ |
Περάστε. |
| 5 |
Γήρανση |
1Πάρτε πέντε τμήματα 200 χιλιοστών μήκους.
2Τα δείγματα τοποθετούνται σε φούρνο γήρανσης σε θερμοκρασία 158°C για 168 ώρες.
3Μετά την αφαίρεση των δειγμάτων, τοποθετείται σε θερμοκρασία δωματίου 23±5°C για 16 ώρες, στη συνέχεια δοκιμάζεται η επιμήκυνση κατά το σπάσιμο και η αντοχή στη τέντωση. |
1- Επιμήκυνση πριν από τη γήρανση ≥ 300%, επιμήκυνση μετά τη γήρανση ≥ 80% της προ της γήρανσης
2Δυνατότητα τέντωσης πριν από τη γήρανση > 1,41 kg/mm2, αντοχή τέντωσης μετά τη γήρανση ≥ 80% της αντοχής της πριν από τη γήρανση |
Αναφέρετε στο τεστ ρεκόρ |
Περάστε. |
| 6 |
Κλοντ Μπεντ. |
Αποθηκεύστε δείγμα σε χαμηλή θερμοκρασία κουτί σε καθορισμένη θερμοκρασία για 4 ώρες, wind sample on iron rod of specified size with specified turns,ολοκληρωμένο περιστροφή εντός 30 δευτερολέπτων μετά το δείγμα λαμβάνεται έξω από το χαμηλής θερμοκρασίας κουτί |
Δεν υπάρχουν ρωγμές στην επιφάνεια του δείγματος. |
Χωρίς ρωγμές. |
Περάστε. |
| 7 |
Αντίσταση του αγωγού |
Μέτρηση αντίστασης ενός μετρητού πυρήνα αγωγού με μέτρο αντίστασης συνεχούς ροής |
At 20°C, αντίσταση 8AWG ≤ 2.23Ω/km |
Αναφέρετε στο τεστ ρεκόρ |
Περάστε. |
Προδιαγραφές προϊόντος
Αριθμός τύπου UL:1569
Κατηγορία:300V
Καθορισμένη θερμοκρασία:105°C
Κανονισμός:UL758/UL1581
Σημείωση:E364879 AWM 1569 AWG VW-1 105°C 300V C AWM I A 105°C 300V FT1 Καλώδιο αριστεράς
Εφαρμογές
Εσωτερική καλωδίωση συσκευών και ηλεκτρονικού εξοπλισμού.
Τεχνικές προδιαγραφές
| Μέγεθος αγωγού (AWG) |
Κατασκευή (αριθμός/μμ) |
Διάμετρος (mm) |
Ονομαστικό πάχος (mm) |
Διάμετρος (mm) |
Μέγιστη αντίσταση του αγωγού (Ω/KM)
Χάλκινο χαλκό |
Μέγιστη αντίσταση του αγωγού (Ω/KM)
Κουρέλια χαλκού |
| 32 |
7/0.08 |
0.24 |
0.38 |
1.00±0.05 |
563.5 |
588.9 |
| 30 |
7/0.10 |
0.30 |
0.38 |
1.10±0.05 |
354 |
381 |
| 28 |
7/0.127 |
0.38 |
0.38 |
1.20±0.10 |
223 |
239 |
| 26 |
7/0.16 |
0.48 |
0.38 |
1.30±0.10 |
140 |
150 |
| 24 |
7/0.20 |
0.60 |
0.38 |
1.40±0.10 |
87.6 |
94.2 |
| 22 |
7/0.254 |
0.78 |
0.38 |
1.60±0.10 |
55.4 |
59.4 |
| 20 |
26/0.16 |
0.94 |
0.38 |
10,80 ± 0.10 |
34.6 |
36.7 |
| 18 |
41/0.16 |
1.18 |
0.38 |
2.10±0.10 |
21.8 |
23.2 |
| 16 |
26/0.254 |
1.49 |
0.38 |
2.40±0.10 |
13.7 |
14.6 |
| 14 |
41/0.254 |
1.88 |
0.38 |
20,80 ± 0.10 |
8.62 |
8.96 |
| 12 |
65/0.254 |
2.36 |
0.38 |
3.30±0.10 |
5.43 |
5.64 |
| 10 |
105/0.254 |
3.00 |
0.38 |
3.90±0.15 |
3.409 |
3.546 |

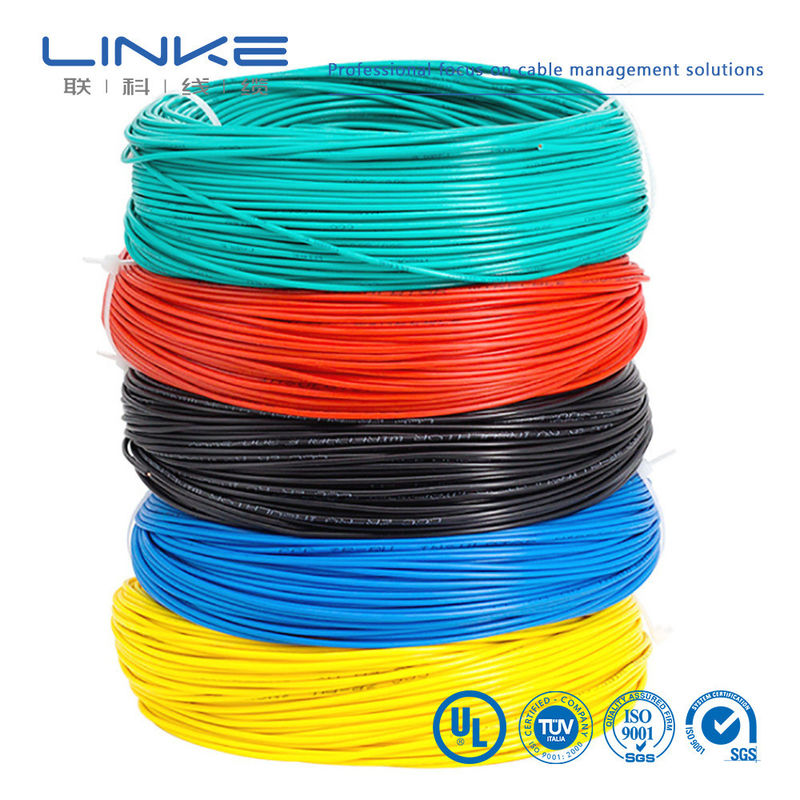

Διαθέσιμα χρώματα
Μαύρο, καφέ, κόκκινο, πορτοκαλί, κίτρινο, πράσινο, μπλε, μωβ, γκρι, λευκό, κίτρινο/πράσινο, διαφανές
Επιλογές προσαρμογής
Οι προδιαγραφές του καλωδίου μπορούν να προσαρμοστούν σύμφωνα με τις συγκεκριμένες απαιτήσεις σας.
Χαρακτηριστικά του προϊόντος
- Διοικητής:Ελαστικό γυμνό κατεψυγμένο σύρμα χαλκού
- Επιλογές μόνωσης:PVC, TPU, XLPE, Σιλικόνη
- Χρώματα μπουφάν:Επιλογή από Μαύρο, Πορτοκαλί, Κόκκινο, Κίτρινο, Μπλε - μονό & διπλό απομονωμένο
- Διάσταση SQ MM (Ευρωπαϊκό στυλ):0.1-100SQ
- Μέγεθος AWG (Βόρειοαμερικανικό στυλ):1AWG-30AWG
- Περιοχή θερμοκρασίας:-60°C έως 200°C
| Ετικέτα |
Αριστερά |
Διατομή (mm2) |
0.01-500mm2 |
| Διάμετρος καλωδίου (AWG) |
[π.χ., 24AWG, 28AWG] |
Διοικητής |
Κρασιωμένο χαλκό / γυμνό χαλκό, ανάλογα με τις απαιτήσεις του πελάτη |
| Υλικό μόνωσης |
Πυρηνικά υλικά που χρησιμοποιούνται για την κατασκευή υλικών από υδρατλαντικό υλικό |
Υλικό σακάτου |
[PVC/PU/Rubber/Braid/etc.] |
| Πιστοποιητικά |
Εφαρμογή των κανόνων RoHS/REACH/UL/CE/IP68 κλπ. |
Προσαρμοσμένο μήκος |
[π.χ., 1m, 3ft, 5m ± 5% ανοχή] |
| Τύπος καλωδίου |
[Ιατρική/Δύναμη/Ακουστικό/Κοαξιακό/Ηλεκτρικό/Αυτοκινητοβιομηχανικό/Αποθήκευση ενέργειας//ελπ.] |
Προστασία |
[Ασπίδα/Ασπίδα/Ασπίδα] |
| Αντίσταση |
[π.χ. 75Ω (για ομοαξονικά καλώδια) ] |
Εκτύπωση/Λογότυπο |
[Τέκστο/Ετικέτα/Λογότυπο, μέγιστο 20 χαρακτήρες] |
| Ράδιο κάμψης |
[π.χ. διάμετρο καλωδίου ≥ 5 ×] |
Τρέχουσα αξιολόγηση |
[π.χ. 5Α] |
| Κατηγορία τάσης |
[π.χ. 30V AC/DC] |
Υλικό σύνδεσης |
[Χρυσόπετρα/Νικελόπετρα/Μεχρινόπετρα/ε.τ.λ.] |
| Συνδετήρες |
[π.χ. USB τύπου C, jack 3,5 mm, RJ45] |
Ζακέτα |
Υπόλοιπα για την κατασκευή καουτσούκ |
| Χρόνος παράδοσης |
7-14 ημέρες μετά την επιβεβαίωση της παραγγελίας |
Χρώματα |
[Μαύρο/Λευκό/Κόκκινο/Εξατομικευμένο Παντόν/ελπ.] |
| θερμοκρασία |
-70°C έως 350°C ((-70°C ~ 350°C) |
Πακέτο |
Ρολάρι/κουτί/πίνακα/Κανονισμός |
| Υπηρεσίες υποστήριξης |
Προσαρμοσμένα καλώδια, λύσεις από άκρο σε άκρο, συμπεριλαμβανομένης της ακριβούς κοπής, της κοπής και της εγκατάστασης των λαβών (προσδιορίστε το υλικό,π.χ. χαλκό/νικέλιο) |
Προφίλ εταιρείας
Η Linke Cable Technology Co., Ltd, κατασκευαστής καλωδίων και καλωδίων, είναι ένας κορυφαίος προμηθευτής καλωδίων στην Κίνα με πάνω από 10 χρόνια εμπειρίας στην έρευνα και ανάπτυξη, την παραγωγή και το μάρκετινγκ.Παρέχουμε διάφορα καλώδια και προσαρμοσμένες λύσεις καλωδίων σε όλο τον κόσμο.
Ειδικότητες
Καλώδιο φόρτισης ηλεκτρικών οχημάτων, ιατρικό καλώδιο, καλώδιο σιλικόνης, καλώδιο ελαστικού, πλεγμένο καλώδιο, καλώδιο ρυμουλκούμενου, καλώδιο UL, καλώδιο αυτοκινήτου και πολλά άλλα.
Στην Linke Cable, χρησιμοποιούμε μια προσέγγιση μηχανικού προς μηχανικό για να αναπτύξουμε καλύτερα καλώδια για τους πελάτες και να βελτιώσουμε την ποιότητα ζωής.
Πιστοποιητικά UL
Μονόδιαγωγός, θερμοπλαστική μόνωση
1007
1330
1333
1591
1723
10064
10369
1015
1331
1569
1592
1672
10012
10269
1185
1332
1577
1901
10070
10483
Πολυοδηγός, θερμοπλαστική μόνωση
2095
2129
2468
2586
2725
20233
20280
20963
2103
2463
2517
2587
2835
20276
20549
21198
2104
2464
2576
2661
2919
20279
20886
21664
Μονό-οδηγός, θερμοστεγμένη μόνωση
3075
3173
3320
3386
3530
3689
30005
3123
3212
3321
3398
3577
3702
3132
3266
3331
3512
3644
3817
3135
3271
3385
3529
3674
3886
Συχνές Ερωτήσεις
Είστε κατασκευαστής ή εμπορική εταιρεία;
Είμαστε επαγγελματίας κατασκευαστής. Μπορούμε να ελέγξουμε την παραγγελία σας από την πρώτη αρχή μέχρι το τέλος. Καλώς ήρθατε να μας επισκεφθείτε. Θα σας παραλάβουμε στο Σενζέν.
Πώς μπορώ να πάρω ένα δείγμα για να ελέγξω την ποιότητά σας;
Τα δείγματα είναι δωρεάν για εσάς. Οι νέοι πελάτες αναμένεται να πληρώσουν το κόστος του ταχυδρομείου.
Ποια είναι η ελάχιστη ποσότητα παραγγελίας;
Συνήθως 100 μέτρα. Ωστόσο, το καλώδιο είναι πολύ βαρύ. Καλύτερα να παραγγείλετε μια κατάλληλη ποσότητα για να αποφύγετε το υψηλό φορτίο. Η θαλάσσια μεταφορά είναι η καλύτερη επιλογή.
Μπορώ να έχω έκπτωση;
Εξαρτάται από την ποσότητά σας. Μπορούμε να κάνουμε έκπτωση και να πληρώσουμε το φορτίο. Παρακαλούμε επικοινωνήστε μαζί μας.
Δέχεται η εταιρεία σας την παραγωγή OEM;
Ναι, μπορούμε να εκτυπώσουμε το όνομα της εταιρείας σας και ακόμη και να προσαρμόσουμε την κάρτα ποιότητας για να προωθήσουμε την εταιρεία σας.
