Τόπος καταγωγής:
Γκουανγκντόνγκ, Κίνα
Μάρκα:
Linke
Πιστοποίηση:
3C,UL,TPU,UL758,ROHS,REACH,CE,ISO9001-2015,ISO13485,IATF16949

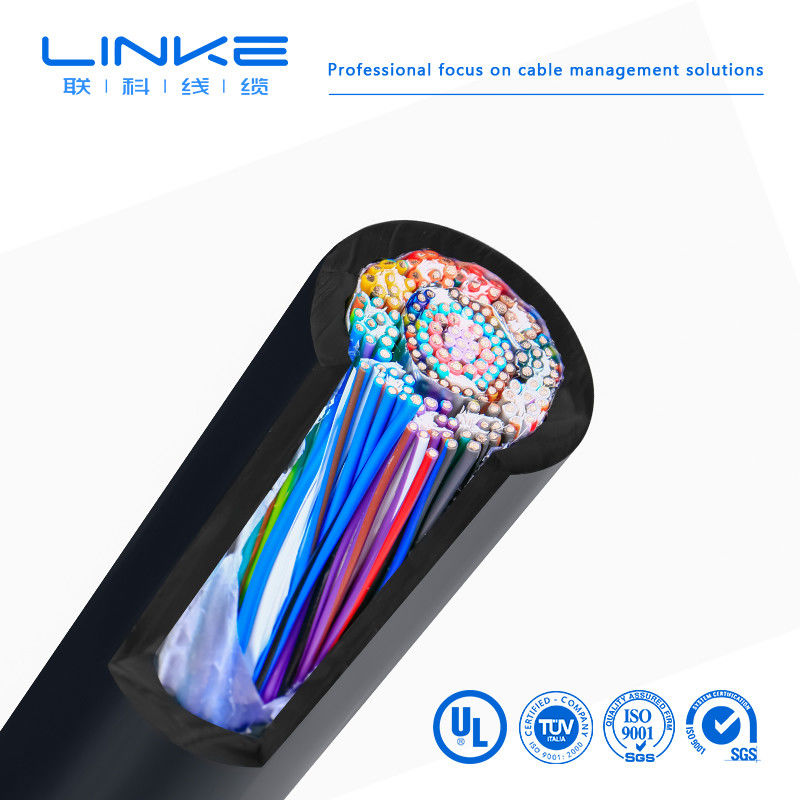

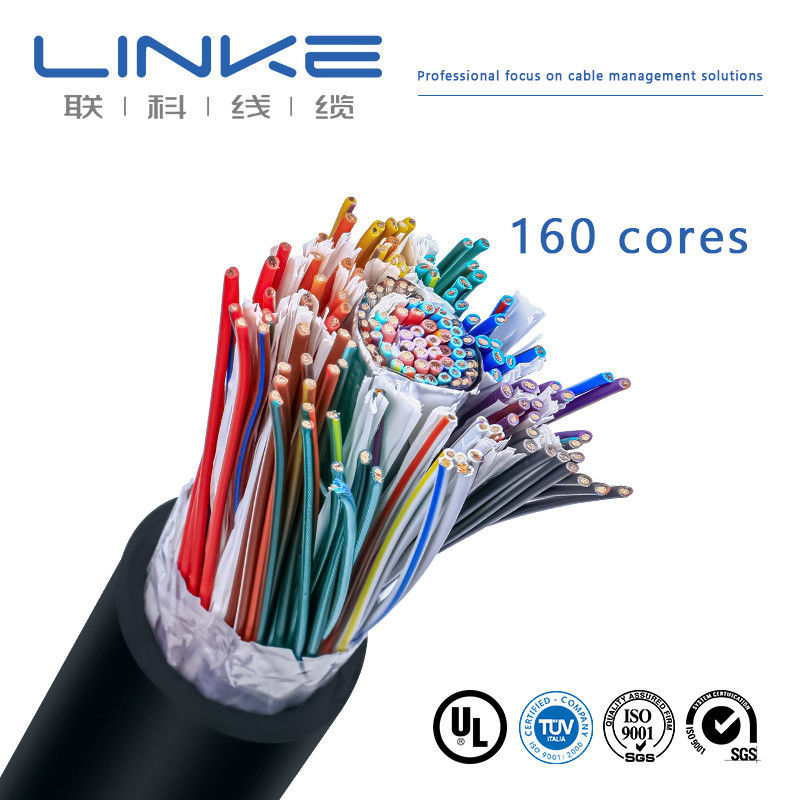

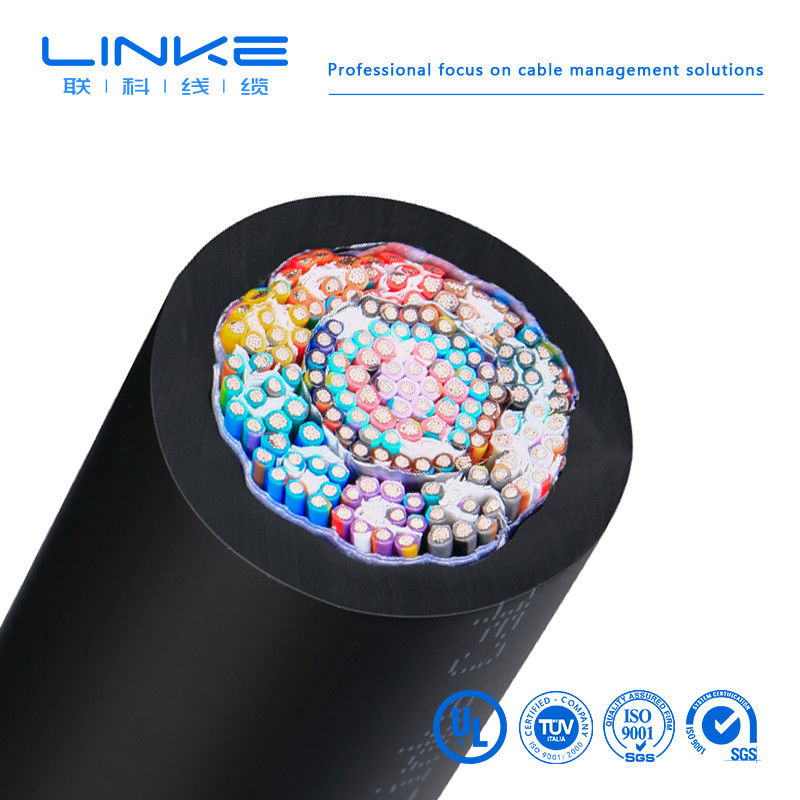

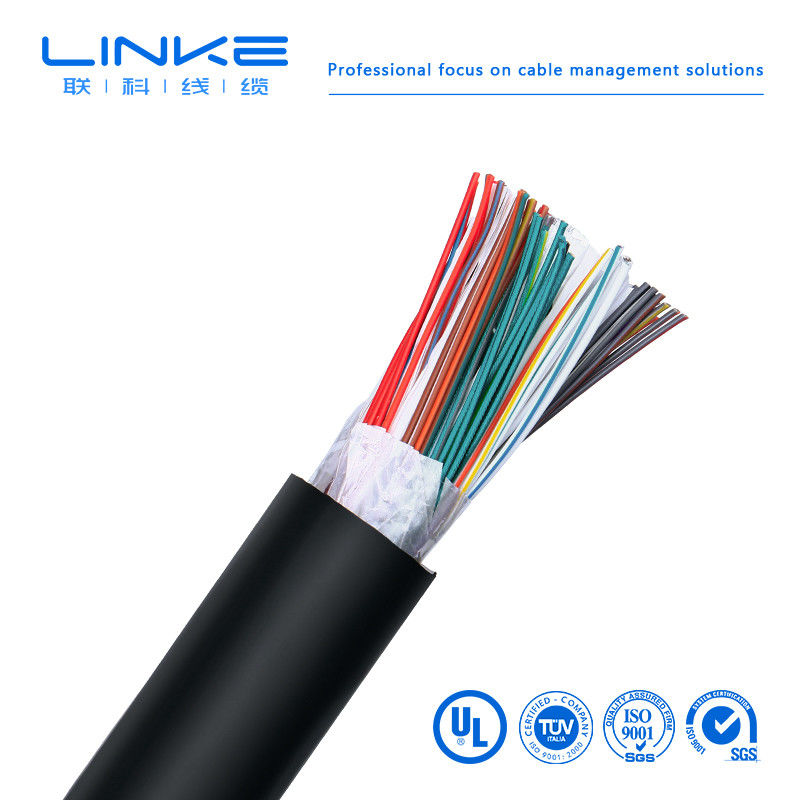

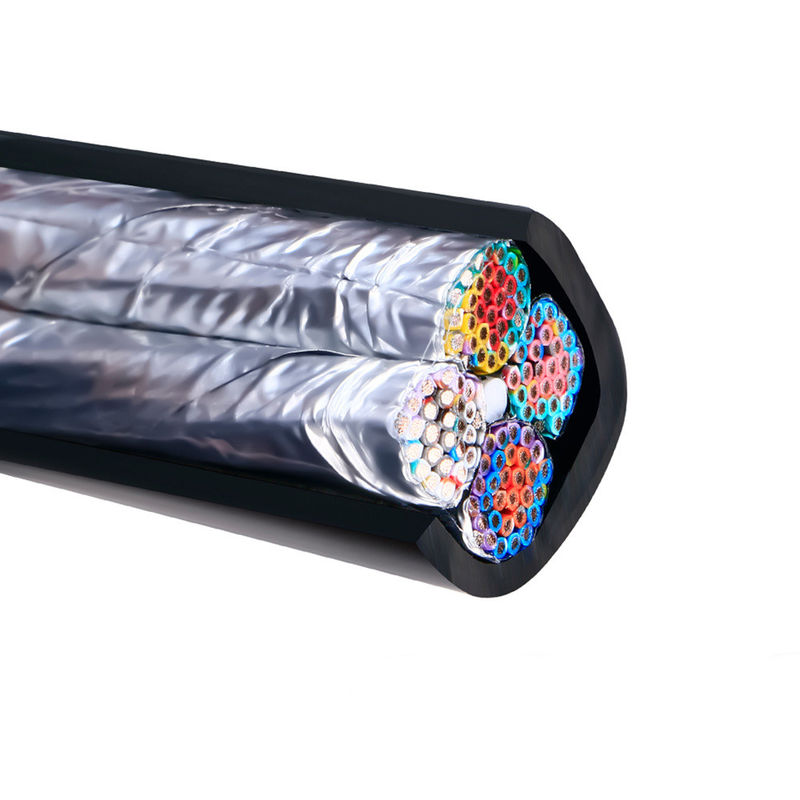

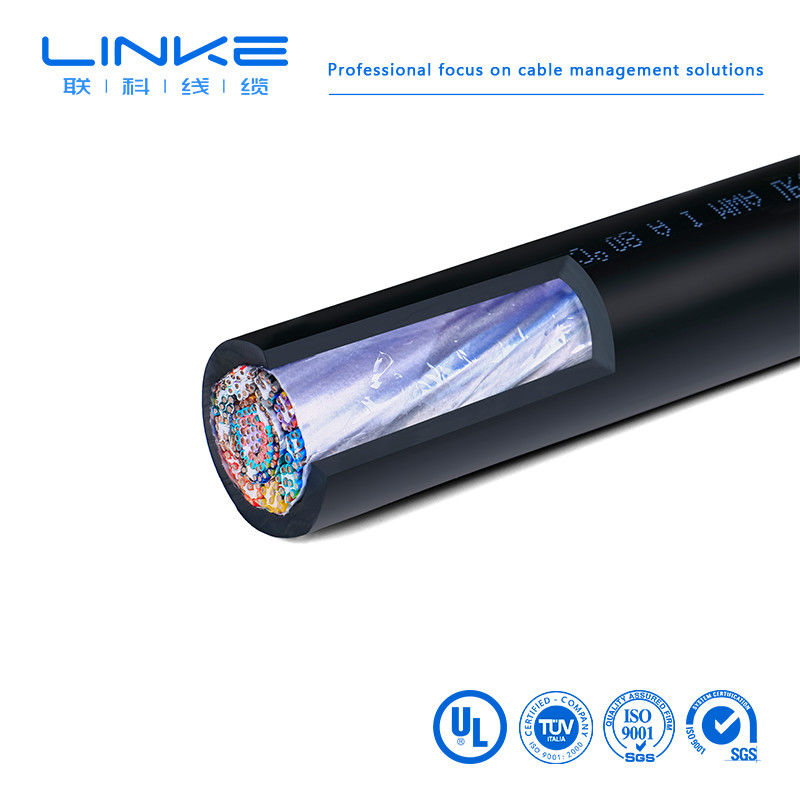

Καλώδιο ηλεκτρικής ενέργειας από καουτσούκ
1. Χαρακτηριστικά και χρήσεις του προϊόντος
Το προϊόν αυτό είναι κατάλληλο για σταθερές γραμμές μεταφοράς ηλεκτρικής ενέργειας ή καλώδια σύνδεσης για κινητές ηλεκτρικές συσκευές με ονομαστική τάση εναλλασσόμενης τάσης 0,6/1KV και κάτω.Το προϊόν έχει τα χαρακτηριστικά αντοχής στην θερμική ακτινοβολίαΗ δομή του καλωδίου είναι μαλακή και βολική για ακτινοβολία.Η ηλεκτρική απόδοση είναι σταθερή σε περιβάλλον υψηλής θερμοκρασίας (ψυχρού)Η μέθοδος αυτή χρησιμοποιείται ευρέως στη μεταλλουργία, την ηλεκτρική ενέργεια, την πετροχημική, την ηλεκτρονική, την αυτοκινητοβιομηχανία και άλλες βιομηχανίες.
2. Πρότυπα εφαρμογής προϊόντων
Q/HHTZH001.1
Δοκιμή επιβράδυνσης φλόγας και αντοχής στη φωτιά πραγματοποιείται σύμφωνα με τις απαιτήσεις της GB12666-90
Τρία: Χαρακτηριστικά χρήσης
1. Διοριζόμενη τάση εναλλασσόμενου ρεύματος: U0/U 0,6/1KV
Μέγιστη θερμοκρασία λειτουργίας: 180°C
Ελάχιστη θερμοκρασία περιβάλλοντος: σταθερή εγκατάσταση -60°C
2Η θερμοκρασία για την εγκατάσταση καλωδίων δεν πρέπει να είναι χαμηλότερη από -25°C.
3Επιτρεπόμενη ακτίνα κάμψης του καλωδίου: Η ελάχιστη ακτίνα κάμψης του καλωδίου είναι 10 φορές η εξωτερική διάμετρος του καλωδίου
Τέσσερα: Βασικό μοντέλο και όνομα
Πίνακας 1
μοντέλο |
Ονομασία του προϊόντος |
YGC |
Καλώδιο ηλεκτρικής ενέργειας με θωρακισμένο κάλυμμα από καουτσούκ σιλικόνης |
ΥΓΚΠ |
Καλώδιο κινητής ενέργειας με μονωτικό κάλυμμα από καουτσούκ σιλικόνης |
YGCP |
Καλώδιο ηλεκτρικής ενέργειας με θωράκιση από καουτσούκ σιλικόνης |
YGC22 |
Καλώδιο ηλεκτρικής ενέργειας με θωράκιση από καουτσούκ σιλικόνης |
JGG |
Σιδηροτροχία εγκατάστασης με επικάλυψη από καουτσούκ σιλικόνης, μονωμένη από καουτσούκ σιλικόνης |
ΔΕΔΔ |
Σιδηροτροχείο με κινητή εγκατάσταση, με μονωτικό καουτσούκ από σιλικόνιο |
JGGP |
Μόνωση από καουτσούκ σιλικόνης, κάλυψη από καουτσούκ σιλικόνης, σύρμα εγκατάστασης ασπίδας με πλέξιμο από χαλκό |
JHXG |
Σωλήνες μολύβδου κινητήρα με μονωτικό ρεύμα από καουτσούκ σιλικόνης |
Σημείωση: Για καλώδια από καουτσούκ σιλικόνης με ανθεκτικό στη φλόγα, προστίθεται το ZR πριν από τον αριθμό μοντέλου και το χαλκό σύρμα στον πυρήνα του αγωγού μπορεί να είναι κονσερβοποιημένο.
V. Κωδική ονομασία και έννοια
Πίνακας 2
Κωδικός |
Σημασία κωδικού |
Και |
Κωδικός σειράς (κινητό ευέλικτο καλώδιο) |
G |
Καουτσούκ σιλικόνης |
Γ |
Σοβαρό |
22 |
Σιδερένια ζώνη θωράκισης |
Π |
Ασπίδα με πλέξιμο χαλκού |
R |
Διοδηγός με ράβδο |
J |
Σωλήνες μολύβδου κινητήρα |
6Κύκλοι τεχνικών δεικτών
1Για την αντίσταση συνεχούς ρεύματος των τελικών αγωγών καλωδίων (τύπου R) (σύμφωνα με την GB3956), ανατρέξτε στον πίνακα 1 και στον πίνακα 2 του προσαρτήματος Α.
2Η αντίσταση μόνωσης σε θερμοκρασία 20 °C δεν είναι μικρότερη από 100 MΩ/KM.
3Το έτοιμο καλώδιο δεν θα σπάσει όταν υποβληθεί σε δοκιμή τάσης AC 50HZ 3,5KV/5min.
7: Βασικές προδιαγραφές καλωδίων και δομικές παραμέτρους
Κέντρο καλωδίου*ονομαστική εγκάρσια διατομή ((mm2) |
Δομή αγωγού (αριθμός ριζών * διάμετρος) (Β/Ρ) μμ |
Μέγιστη εξωτερική διάμετρος καλωδίου (mm) |
Βάρος αναφοράς (kg/km) |
||
YGC ΕΓΤΠ |
ΥΓΚΠ JGGFR |
ΥΓΚΠ JGGFR |
YGC22 JGG22 |
||
1*1.5 |
19*0,32/48*0.20 |
3.2 |
3.5 |
27.5 |
|
1*2.5 |
19*0,41/51*0.25 |
3.7 |
3.9 |
38.6 |
|
1*4 |
19*0,52/82*0.25 |
4.6 |
5.2 |
55.5 |
|
1*6 |
19*0,65/123*0.25 |
5.6 |
6.5 |
77.7 |
|
1*10 |
48*0,52/204*0.25 |
7.2 |
7.8 |
132 |
|
1*16 |
75*0,52/323*0.25 |
8.2 |
9.0 |
188 |
|
1*25 |
108*0,52/513*0.25 |
10.2 |
11.0 |
312 |
|
1*35 |
108*0,65/722*0.25 |
112 |
12.0 |
408 |
|
1*50 |
10*2.52/1026*0.25 |
13.5 |
14.5 |
554 |
|
1*70 |
19*2.16/1406*0.25 |
16.5 |
17.5 |
762 |
|
1*95 |
19*2,52/486*0.50 |
19.0 |
20.5 |
1045 |
|
1*120 |
24*2.52/608*0.50 |
20.0 |
22.0 |
1281 |
|
1*150 |
30*2.52/760*0.50 |
21.0 |
24.2 |
1612 |
|
1*185 |
37*2,52/945*0.50 |
25.0 |
28.0 |
1981 |
|
2*2.5 |
7*0,68/51*0.25 |
10.5 |
11.2 |
158 |
272 |
2*4 |
19*0,52/82*0.25 |
12 |
13.2 |
210 |
347 |
2*6 |
19*0,65/123*0.25 |
14.0 |
15.3 |
263 |
407 |
2*10 |
7*1.37/204*0.25 |
17.8 |
18.9 |
394 |
562 |
2*16 |
7*1.70/323*0.25 |
20.0 |
21.2 |
540 |
724 |
2*25 |
7*2,15/513*0.25 |
23.0 |
24.5 |
794 |
828 |
2*35 |
7*2.52/722*0.25 |
25.7 |
26.3 |
1037 |
1037 |
2*50 |
10*2.52/1026*0.25 |
26.0 |
27.5 |
1236 |
1385 |
2*70 |
19*2.16/1406*0.25 |
27.0 |
28.9 |
1647 |
1792 |
2*95 |
19*2,52/486*0.50 |
32.0 |
33.9 |
2189 |
2654 |
2*120 |
24*2.52/608*0.50 |
45.0 |
48.0 |
2640 |
3180 |
2*150 |
30*2.52/760*0.50 |
52.0 |
57.0 |
3280 |
3920 |
2*185 |
37*2,52/945*0.50 |
60.0 |
65.0 |
4006 |
4768 |
3*1.5 |
7*0,52/48*0.20 |
9.7 |
10.7 |
150 |
291 |
3*2.5 |
7*0,68/51*0.25 |
11.7 |
12.2 |
196 |
342 |
3*4 |
19*0,52/82*0.25 |
12.6 |
13.5 |
274 |
444 |
3*6 |
19*0,65/123*0.25 |
14.8 |
16.2 |
350 |
531 |
3*10 |
7*1.37/204*0.25 |
20.0 |
22.0 |
539 |
737 |
3*16 |
7*1.70/323*0.25 |
22.0 |
24.5 |
740 |
972 |
3*25 |
7*2,15/513*0.25 |
25.3 |
27.0 |
1139 |
1372 |
3*35 |
7*2.52/722*0.25 |
28.0 |
31.5 |
1480 |
1729 |
3*50 |
10*2.52/1026*0.25 |
32.0 |
37.5 |
1900 |
2405 |
3*70 |
19*2.16/1406*0.25 |
41.0 |
50.0 |
4061 |
3087 |
3*95 |
19*2,52/486*0.50 |
45.0 |
55.0 |
997 |
4003 |
3*120 |
24*2.52/608*0.50 |
50.0 |
60.0 |
4060 |
4887 |
3*150 |
30*2.52/760*0.50 |
60.0 |
65.0 |
5197 |
2995 |
3*185 |
37*2,52/945*0.50 |
65.0 |
70.0 |
6279 |
7262 |
3*4+1*2.5 |
19*0,52/82*0.25 |
14.5 |
15.5 |
320 |
481 |
3*6+1*4 |
19*0,65/123*0.25 |
16.2 |
17.8 |
423 |
597 |
3*10+1*6 |
7*1.37/204*0.25 |
21.0 |
23.0 |
630 |
827 |
3*16+1*10 |
7*1.70/323*0.25 |
23.0 |
25.0 |
888 |
1255 |
3*25+1*16 |
7*2,15/513*0.25 |
27.0 |
29.0 |
1375 |
1578 |
3*35+1*16 |
7*2.52/722*0.25 |
32.3 |
35.0 |
1690 |
1927 |
3*50+1*25 |
10*2.52/1026*0.25 |
36.0 |
40.0 |
2175 |
2760 |
3*70+1*35 |
19*2.16/1406*0.25 |
40.0 |
44.0 |
2950 |
3546 |
3*95+1*50 |
19*2,52/486*0.50 |
46.0 |
52.0, , , , |
3950 |
4670 |
3*120+1*70 |
24*2.52/608*0.50 |
51.0 &, amp;, amp;, lt;, /TD> |
55.0 |
4800 |
5745 |
3*150+1*70 |
30*2.52/760*0.50 |
56.0 |
60.0 |
5810 |
6862 |
3*185+1*95 |
37*2,52/945*0.50 |
66.0 |
70.0 |
7200 |
8394 |
4*4 |
19*0,52/82*0.25 |
14.2 |
16.2 |
352 |
515 |
4*6 |
19*0,65/123*0.25 |
17.1 |
19.0 |
450 |
629 |
4*10 |
7*1.37/204*0.25 |
22.1 |
24.0 |
672 |
881 |
4*16 |
7*1.70/323*0.25 |
24.5 |
26.5 |
952 |
1176 |
4*25 |
7*2,15/513*0.25 |
27.0 |
31.5 |
1476 |
1673 |
4*35 |
7*2.52/722*0.25 |
33.0 |
35.5 |
1876 |
2142 |
4*50 |
10*2.52/1026*0.25 |
39.0 |
41.0 |
2392 |
2982 |
4*70 |
19*2.16/1406*0.25 |
41.0 |
44.0 |
3300 |
3871 |
4*95 |
19*2,52/486*0.50 |
47.0 |
50.0 |
4300 |
5094 |
4*120 |
24*2.52/608*0.50 |
49.0 |
54.0 |
5380 |
6187 |
4*150 |
30*2.52/760*0.50 |
56.0 |
60.0 |
6750 |
7596 |
4*185 |
37*2,52/945*0.50 |
68.0 |
72.0 |
8190 |
9194 |
Οι δομικές παράμετροι των καλωδίων πέντε πυρήνων ίσης τομής και των καλωδίων 3+2 δομής που παράγονται από την εταιρεία μας δεν περιλαμβάνονται στον πίνακα αυτό. |
Μονό-Διοδηγός, θερμοπλαστικά μόνωση | |||||||
1007 | 1330 | 1333 | 1591 | 1723 | 10064 | 10369 | |
1015 | 1331 | 1569 | 1592 | 1901 | 10070 | 10483 | |
1185 | 1332 | 1577 | 1672 | 10012 | 10269 | ||
Πολλαπλές-Διοδηγός, θερμοπλαστικά μόνωση | |||||||
2095 | 2129 | 2468 | 2586 | 2725 | 20233 | 20280 | 20963 |
2103 | 2463 | 2517 | 2587 | 2835 | 20276 | 20549 | 21198 |
2104 | 2464 | 2576 | 2661 | 2919 | 20279 | 20886 | 21664 |
Μονό-Διοδηγός, Θερμοεγκαταστροφή μόνωση | |||||||
3075 | 3173 | 3320 | 3386 | 3530 | 3689 | 30005 | |
3123 | 3212 | 3321 | 3398 | 3577 | 3702 | ||
3132 | 3266 | 3331 | 3512 | 3644 | 3817 | ||
3135 | 3271 | 3385 | 3529 | 3674 | 3886 |
1.ΑΕίσαι εσύ. κατασκευαστής ή εμπορική εταιρεία;
Είμαστε επαγγελματίας κατασκευαστής. Μπορούμε να ελέγξουμε την παραγγελία σας από την πρώτη αρχή μέχρι την τελευταία.Καλώς ήρθατε να μας επισκεφθείτε.
2Πώς μπορώ να πάρω ένα δείγμα για να ελέγξω την ποιότητά σας;
Τα δείγματα είναι δωρεάν για εσάς. Οι νέοι πελάτες αναμένεται να πληρώσουν το κόστος του ταχυδρομείου.
3Ποια είναι η ελάχιστη ποσότητα παραγγελίας;
Συνήθως 100 μέτρα. Ωστόσο, το καλώδιο είναι πολύ βαρύ. Καλύτερα να παραγγείλετε μια κατάλληλη ποσότητα για να αποφύγετε το υψηλό φορτίο. Η θαλάσσια μεταφορά είναι η καλύτερη επιλογή.
4Μπορώ να έχω έκπτωση;
Εξαρτάται από την ποσότητά σας, μπορούμε να κάνουμε έκπτωση και να πληρώσουμε το φορτίο.
5Η εταιρεία σας δέχεται την παραγωγή OEM;
Ναι, θα μπορούσαμε να εκτυπώσουμε το όνομα της εταιρείας σας, ακόμα και να προσαρμόσουμε την κάρτα ποιότητας για να προωθήσουμε την εταιρεία σας.
