Ηλεκτρικό καλώδιο αυτοκινήτου 300V 110 πυρήνων
Καλώδιο αυτοκινήτου υψηλής ποιότητας που έχει σχεδιαστεί για εφαρμογές εσωτερικής και εξωτερικής καλωδίωσης οχημάτων με πιστοποίηση UL2464.
Προδιαγραφές προϊόντος
Αριθμός τύπου UL:2464
Κατηγορία:300V
Καθορισμένη θερμοκρασία:80°C
Κανονισμός:UL758/UL1581
Εφαρμογές
Εσωτερική καλωδίωση ή εξωτερική διασύνδεση ηλεκτρονικού εξοπλισμού σε αυτοκινητοβιομηχανικές και βιομηχανικές εφαρμογές.
Πληροφορίες σήμανσης
Ε364879 AWM 2464 **AWG VW-1 80°C 300V C AWM I A 80°C 300V FT1 Καλώδιο αριστεράς
Τεχνικές προδιαγραφές
| Μέγεθος αγωγού (AWG) |
Κατασκευή (αριθμός/μμ) |
Διάμετρος (mm) |
Ονομαστικό πάχος (mm) |
Διάμετρος (mm) |
Κέντρο |
Ποσοστό ασπίδας (%) |
Ονομαστικό πάχος (mm) |
Διάμετρος (mm) |
Καθαρό χαλκό (Ω/KM) |
Κρασιωμένο χαλκό (Ω/KM) |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 2 | Προαιρετικό | 0.76 | 3.50±0.10 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 3 | Προαιρετικό | 0.76 | 3.70±0.15 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 4 | Προαιρετικό | 0.76 | 3.90±0.15 | 140 | 150 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 2 | Προαιρετικό | 0.76 | 3.70±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 3 | Προαιρετικό | 0.76 | 3.90±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 4 | Προαιρετικό | 0.76 | 4.20±0.15 | 87.6 | 94.2 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 2 | Προαιρετικό | 0.76 | 4.10±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 3 | Προαιρετικό | 0.76 | 4.30±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 4 | Προαιρετικό | 0.76 | 4.70±0.15 | 55.4 | 59.4 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 2 | Προαιρετικό | 0.76 | 4.50±0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 3 | Προαιρετικό | 0.76 | 40,80 ± 0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 4 | Προαιρετικό | 0.76 | 5.10±0.15 | 34.6 | 36.7 |
| 18 | 41/0.16 | 1.18 | 0.23 | 10,80 ± 0.10 | 2 | Προαιρετικό | 0.76 | 5.10±0.15 | 21.8 | 23.2 |
| 18 | 41/0.16 | 1.18 | 0.23 | 10,80 ± 0.10 | 3 | Προαιρετικό | 0.76 | 5.40±0.15 | 21.8 | 23.2 |
| 18 | 41/0.16 | 1.18 | 0.23 | 10,80 ± 0.10 | 4 | Προαιρετικό | 0.76 | 5.90±0.15 | 21.8 | 23.2 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 2 | Προαιρετικό | 0.76 | 5.70±0.15 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 3 | Προαιρετικό | 0.76 | 6.00±0.15 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 4 | Προαιρετικό | 0.76 | 6.60±0.15 | 13.7 | 14.6 |
Κεντρική διαμόρφωση και κωδικοποίηση χρωμάτων
Κέντρο Α (30 Διοδηγοί)
Διοικητής:Κουρέλια από χαλκό 19/0,16±0,003mm
Απομόνωση:PVC-001 (διαφορετικά χρώματα)
Α1. Κόκκινο
Α2. Κόκκινο με μαύρο.
Α3. Κόκκινο με καφέ.
Α4. Κόκκινο με πορτοκαλί
Α5. Κόκκινο με κίτρινο
Α6. Κόκκινο με πράσινο
Α7. Κόκκινο με μπλε
Α8. Κόκκινο με μωβ
Α9. Κόκκινο με γκρι
Α10. Κόκκινο με λευκό
Α11. Κίτρινο
Α12. Κίτρινο με μαύρο
Α13. Κίτρινο με καφέ
Α14. Κίτρινο με κόκκινο
Α15. Κίτρινο με πορτοκαλί
Α16. Κίτρινο με πράσινο
Α17. Κίτρινο με μπλε
Α18. Κίτρινο με μωβ
Α19. Κίτρινο με γκρι
Α20. Κίτρινο με λευκό
Α21. Πράσινο
Α22. Πράσινο με μαύρο
Α23. Πράσινο με καφέ
Α24. Πράσινο με κόκκινο
Α25. Πράσινο με πορτοκαλί
Α26. Πράσινο με κίτρινο
Α27. Πράσινο με μπλε
Α28. Πράσινο με μωβ
Α29. Πράσινο με γκρι
Α30. Πράσινο με λευκό
Σχηματισμός καλωδίων:Διαφανές περιτύλιγμα Mylar, καλώδιο γης, ασημένιο μονομερές αλουμινένιο φύλλο
Κέντρο Β (30 αγωγοί)
Διοικητής:Κουρέλια από χαλκό 19/0,16±0,003mm
Απομόνωση:PVC-001 (διαφορετικά χρώματα)
Β1. Πορτοκαλί
Πορτοκαλί με μαύρο
Πορτοκαλί με καφέ
Β4. Πορτοκαλί με κόκκινο
Β5. Πορτοκαλί με κίτρινο
Β6. Πορτοκαλί με πράσινο
Β7. Πορτοκαλί με μπλε
Β8. Πορτοκαλί με μωβ
Β9. Πορτοκαλί με γκρι
Β10 Πορτοκαλί με λευκό
Μπλε.
Μπλε με μαύρο
Β13. Μπλε με καφέ
Β14. Μπλε με κόκκινο
Μπλε με πορτοκαλί
Β16. Μπλε με κίτρινο
Β17. Μπλε με πράσινο
Β18. Μπλε με μωβ
Μπλε με γκρι
Μπλε με λευκό
Β21. Τριαντάφυλλο
Β22. Μοβ με μαύρο
Β23. Πιόλε με καφέ
Β24. Πορφυρό με κόκκινο
Β25. Πορφυρό με πορτοκαλί
Β26. Πορφυρό με κίτρινο
Β27. Πορφυρό με πράσινο
Β28. Πορφυρό με μπλε
Β29. Πιόλε με γκρι
Β30. Πορφυρό με λευκό
Σχηματισμός καλωδίων:Διαφανές περιτύλιγμα Mylar, καλώδιο γης, ασημένιο μονομερές αλουμινένιο φύλλο
Κέντρο C (25 αγωγοί)
Διοικητής:Κουρέλια από χαλκό 19/0,16±0,003mm
Απομόνωση:PVC-001 (διαφορετικά χρώματα)
Γκρι.
Γκρι με μαύρο
Γκρι με καφέ.
Γκρι με κόκκινο.
Γκρι με πορτοκαλί
Γκρι με κίτρινο
Γκρι με πράσινο
Γκρι με μπλε
Γκρι με μωβ
Γκρι με λευκό
C11. Λευκό.
C12. λευκό με μαύρο
C13. Λευκό με καφέ
C14. Λευκό με κόκκινο
C15. Λευκό με πορτοκαλί
C16. Λευκό με κίτρινο
C17. Λευκό με πράσινο
C18. Λευκό με μπλε
C19. Λευκό με μωβ
Λευκό με γκρι
C21. Ελαφρό μωβ
C22. Λευκό μωβ με μαύρο
C23. Ελαφρύ μωβ με καφέ
C24. Λευκό μωβ με κόκκινο.
C25. Ελαφρύ μωβ με πορτοκαλί
Σχηματισμός καλωδίων:Διαφανές περιτύλιγμα Mylar, καλώδιο γης, ασημένιο μονομερές αλουμινένιο φύλλο
Σημείο D (25 αγωγοί)
Διοικητής:Κουρέλια από χαλκό 19/0,16±0,003mm
Απομόνωση:PVC-001 (διαφορετικά χρώματα)
Δ1. Ροζ
Δ2. Ροζ με μαύρο
Ροζ με καφέ
D4. Ροζ με κόκκινο
D5. Ροζ με πορτοκαλί
D6. Ροζ με κίτρινο
D7. Ροζ με πράσινο
D8. Ροζ με μπλε
D9. Ροζ με μωβ
D10. Ροζ με γκρι
D11. Ροζ με λευκό
D12. Ελαφρύ μπλε με μαύρο
D13. Ελαφρύ μπλε με καφέ
D14. Ελαφρύ μπλε με κόκκινο
D15. Ελαφρύ μπλε με πορτοκαλί
D16. Ελαφρύ μπλε με κίτρινο
D17. Ελαφρύ μπλε με πράσινο
D18. Ελαφρύ μπλε με μωβ
D19. Ελαφρύ μπλε με γκρι
D20. Λευκό μπλε με λευκό
D21. Ελαφρώς πράσινο με μαύρο
D22. Ελαφρώς πράσινο με καφέ
D23. Ελαφρώς πράσινο με κόκκινο
D24. Ελαφρώς πράσινο με πορτοκαλί
D25. Ελαφρώς πράσινο με κίτρινο
Σχηματισμός καλωδίων:Διαφανές περιτύλιγμα Mylar, καλώδιο γης, ασημένιο μονομερές αλουμινένιο φύλλο
Συνολικός σχηματισμός καλωδίων (Core A+B+C+D)
Συμπλήρωση:Τρίχωμα πλήρωσης με PVC-001 λευκό φ=2,90mm (πλήρωση στο κέντρο)
Τύλιγμα:Διαφανές Mylar W=60mm, &=0.025mm

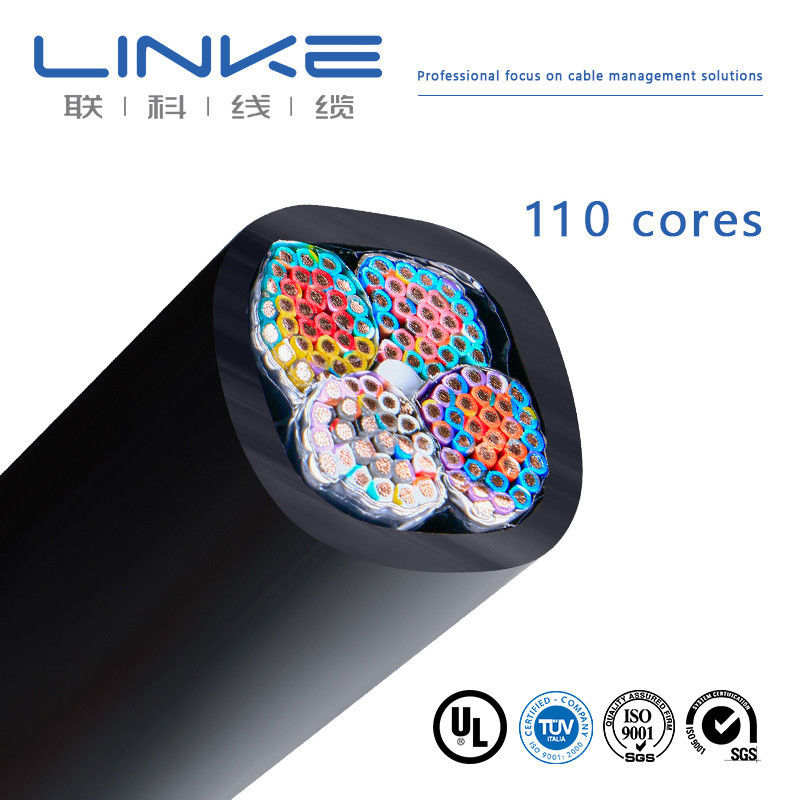

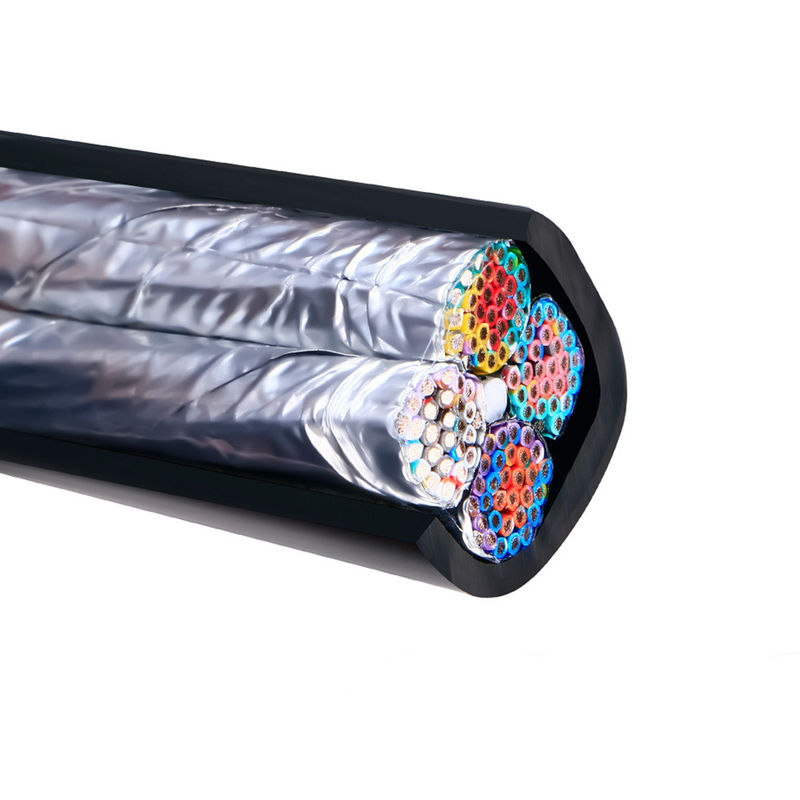

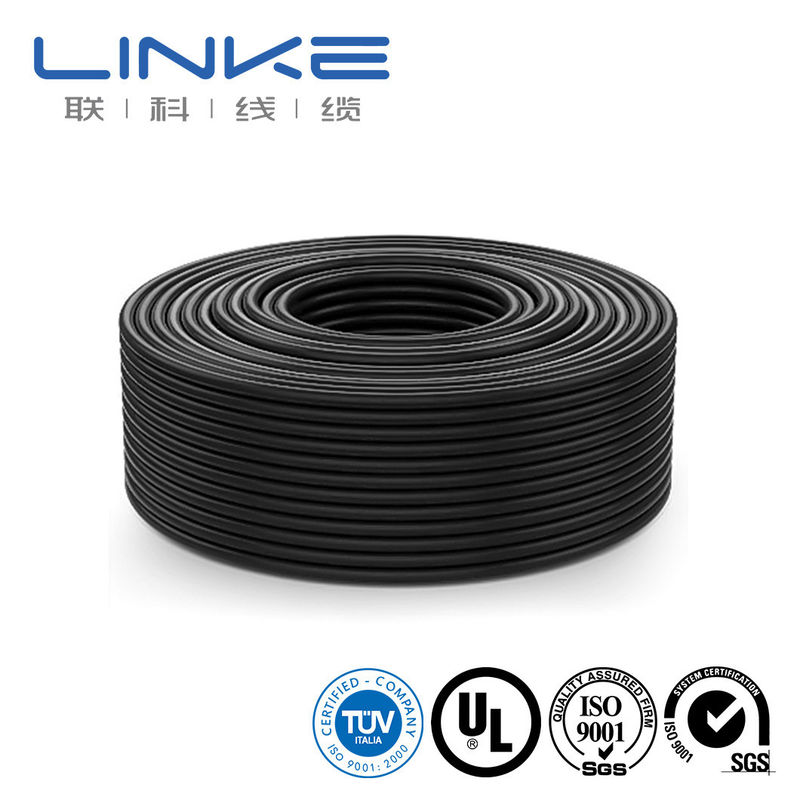

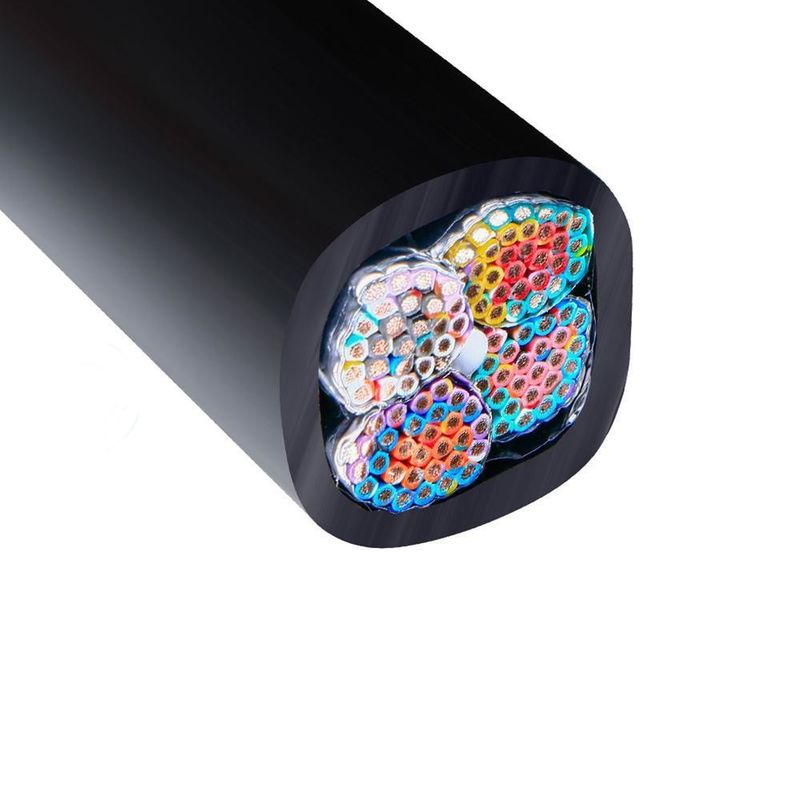

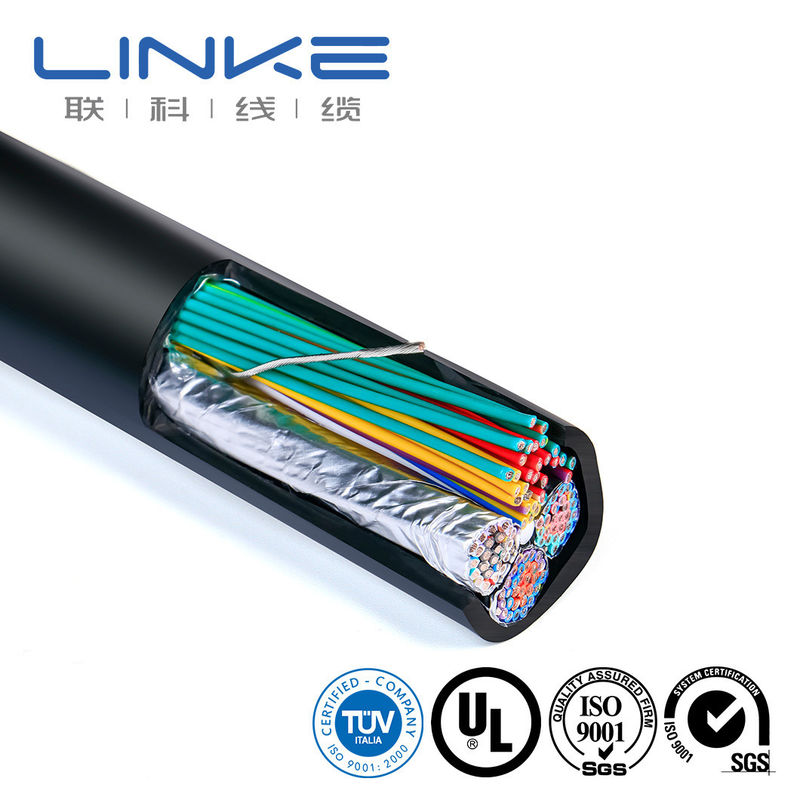

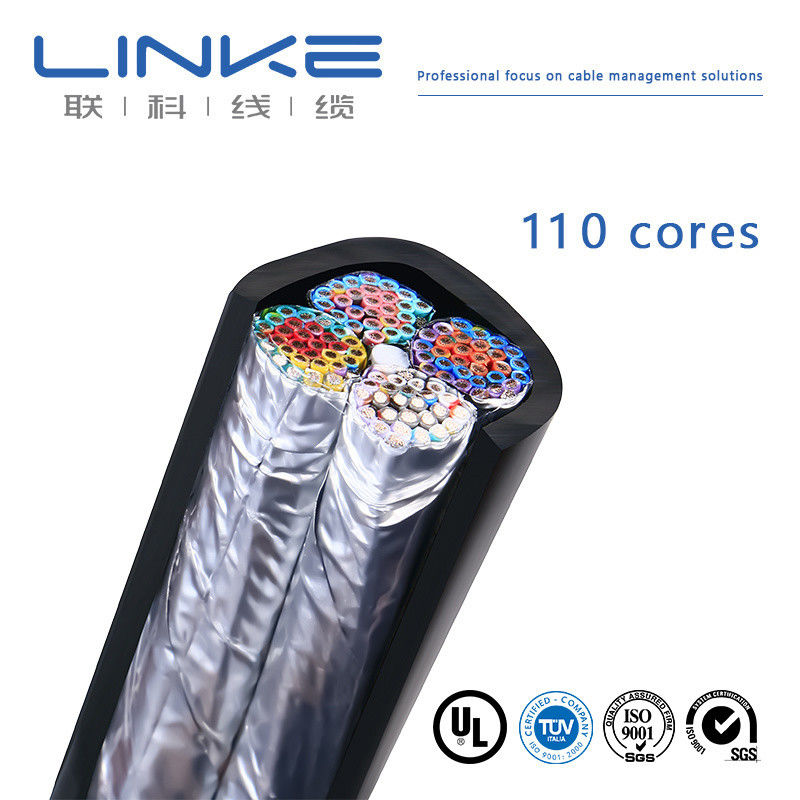

Εικόνες προϊόντων
Πιστοποιητικά & Πρότυπα
Τα προϊόντα μας ανταποκρίνονται στα υψηλότερα πρότυπα της βιομηχανίας με ολοκληρωμένες πιστοποιήσεις:
Άδειες χρήσης:UL 758, RoHS, REACH, CE
Συστήματα διαχείρισης ποιότητας:ISO 9001-2015 (όλα τα προϊόντα), ISO 13485 (Ιατρική συσκευή), IATF 16949 (Αυτοκίνητο)
Πρότυπα μόνωσης UL XLPE:Οδηγία 2001/18/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 17ης Ιουνίου 2001, σχετικά με τη θέσπιση προδιαγραφών σχετικά με την προστασία των ζώων από τη μόλυνση (ΕΕ L 347 της 20.11.2001, σ. 1).
Πρότυπα μόνωσης σε σιλικόνη:Οδηγία 2009/68/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 17ης Δεκεμβρίου 2009, για τη θέσπιση κανονισμού (ΕΚ) αριθ. 1107/2009 του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου σχετικά με τη θέσπιση ειδικών προτύπων για την προστασία των ζώων από τη μόλυνση (ΕΕ L 347 της 20.12.2009, σ. 1).
Προδιαγραφές μόνωσης FEP:Οδηγία 2001/18/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 17ης Ιουνίου 2001, σχετικά με την προστασία των ζώων από τη μόλυνση από τη βροχή (ΕΕ L 347 της 20.11.2001, σ. 1).
Συχνές Ερωτήσεις
Είστε κατασκευαστής ή εμπορική εταιρεία;
Είμαστε επαγγελματίας κατασκευαστής. Ελέγχουμε την παραγγελία σας από την αρχή μέχρι το τέλος. Καλώς ήρθατε να μας επισκεφθείτε - θα παρέχουμε μεταφορά από το Σενζέν.
Πώς μπορώ να πάρω ένα δείγμα για να ελέγξω την ποιότητά σας;
Τα δείγματα είναι δωρεάν για αξιολόγηση.
Ποια είναι η ελάχιστη ποσότητα παραγγελίας;
Συνήθως 100 μέτρα. Ωστόσο, λόγω του βάρους του καλωδίου, συνιστούμε να παραγγείλετε κατάλληλες ποσότητες για να βελτιστοποιήσετε το κόστος μεταφοράς.
Μπορώ να έχω έκπτωση;
Οι εκπτώσεις είναι διαθέσιμες με βάση την ποσότητα. Μπορούμε να προσφέρουμε ανταγωνιστικές τιμές και ρυθμίσεις φορτίου. Παρακαλούμε επικοινωνήστε μαζί μας για συγκεκριμένες προσφορές.
Δέχεται η εταιρεία σας την παραγωγή OEM;
Ναι, προσφέρουμε υπηρεσίες OEM, συμπεριλαμβανομένης της εκτύπωσης του ονόματος της εταιρείας σας και τις εξατομικευμένες κάρτες ποιότητας για την προώθηση της μάρκας σας.
