Πολυοδηγούμενοι ηλεκτρικοί σύρματα και καλώδια για ηλεκτρική σύνδεση με πυρήνα χαλκού
Εφαρμογές καλωδίων αυτοκινήτου
- Καλώδια μπαταρίας:Μεγαλύτερα καλώδια μεγέθους για τη σύνδεση μπαταριών με ηλεκτρονικά συστήματα και γείωση οχημάτων, διαθέσιμα σε τυποποιημένα μαύρα και κόκκινα χρώματα με γυμνούς αγωγούς χαλκού.
- Σύρματα σύνδεσης:Μοναδικοί μονωμένοι αγωγοί χαλκού (σκληροί ή ράβδοι) με PVC, καουτσούκ χλωροπρένου ή κάλυψη από καουτσούκ σιλικόνης, συνήθως τύπου TEW UL1015 ή καλωδίου κινητήρα.
- Καλώδια ομιλητών:Δύο καλώδια δι-οδηγού για συνδέσεις οπτικού συστήματος, μονωμένα με καουτσούκ PVC, PE ή Teflon, με κόκκινο και μαύρο κωδικό χρώματος για αναγνώριση πολικότητας.
- Καλώδια ρυμουλκούμενων:Βασική καλωδίωση για εφαρμογές ρυμούλκησης, παροχή ενέργειας σε φώτα ρυμουλκουμένων, συμπεριλαμβανομένων των πίσω φωτών, των φωτών φρένων και των σηματοδοτήσεων στροφής.
Προδιαγραφές προϊόντος
| Ονομασία του προϊόντος |
Αμερικανικό πρότυπο GXL Ακτινοβολία Πολυολεφίνη Αγορά χαμηλής τάσης |
| Διοικητής |
Διάταξη 20AWG ~ 8AWG από χαλκό ή γυμνό χαλκό |
| Απομόνωση |
Πολυολεφίνη (XLPE) με διασταυρούμενη σύνδεση· θερμοπλαστική μονόκλιση από ελαστομερές, σύμφωνα με τα περιβαλλοντικά πρότυπα ROHS και REACH |
| Καθορισμένη θερμοκρασία |
125°C |
| Θέρμανση λειτουργίας |
-40°C ∼155°C |
| Διορισμένη τάση |
50V |
| Περιβαλλοντικές δοκιμές |
Συμμορφώνεται με την περιβαλλοντική οδηγία RoHS της ΕΕ και πέρασε τις δοκιμές SGS |
| Συσκευή |
500 m/τυλίγμα |
| Εφαρμογές |
Σύνδεσμοι χαμηλής τάσης για εσωτερικά ηλεκτρικά συστήματα αυτοκινήτων· σύνδεσμοι για ηλεκτρικές συσκευές και όργανα αυτοκινήτων, μοτοσικλετών και άλλων οχημάτων |
Χαρακτηριστικά του προϊόντος
- Τυποποιημένο πάχος μόνωσης για εύκολη κοπή και απομάκρυνση καλωδίου
- Υψηλή ευελιξία σε όξινα, αλκαλικά, λάδια, θερμότητα και αντοχή στο κρύο
- Ανθεκτικό στη φλόγα, ανθεκτικό στην φθορά, ανθεκτικό στην υγρασία και ανθεκτικό στη μούχλα
- Εξαιρετικές μηχανικές ιδιότητες και θερμική σταθερότητα
- Υψηλή αντοχή σε υψηλές και χαμηλές θερμοκρασίες και αντοχή σε τριβή

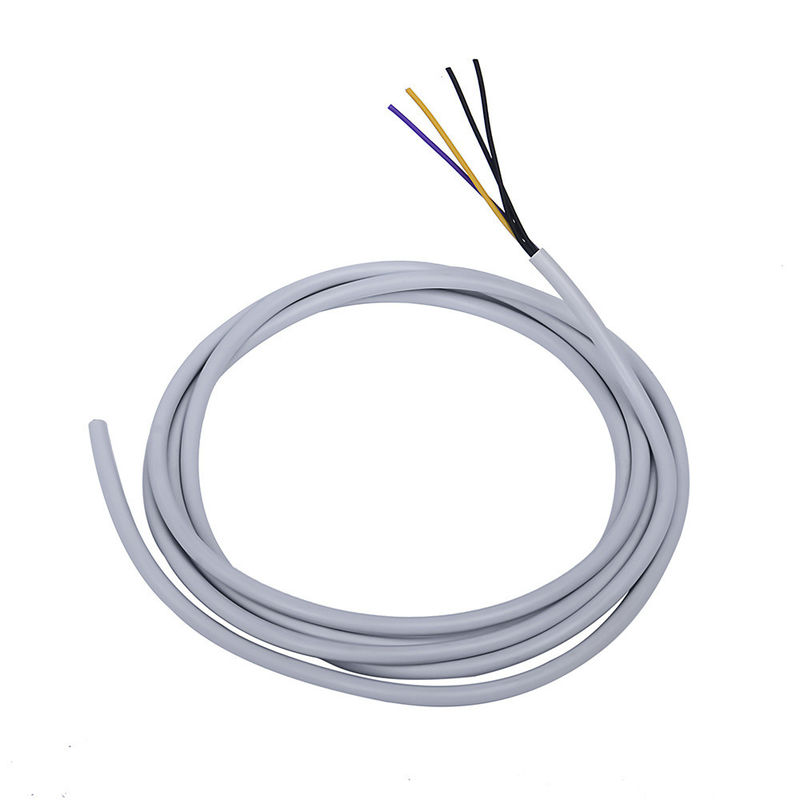

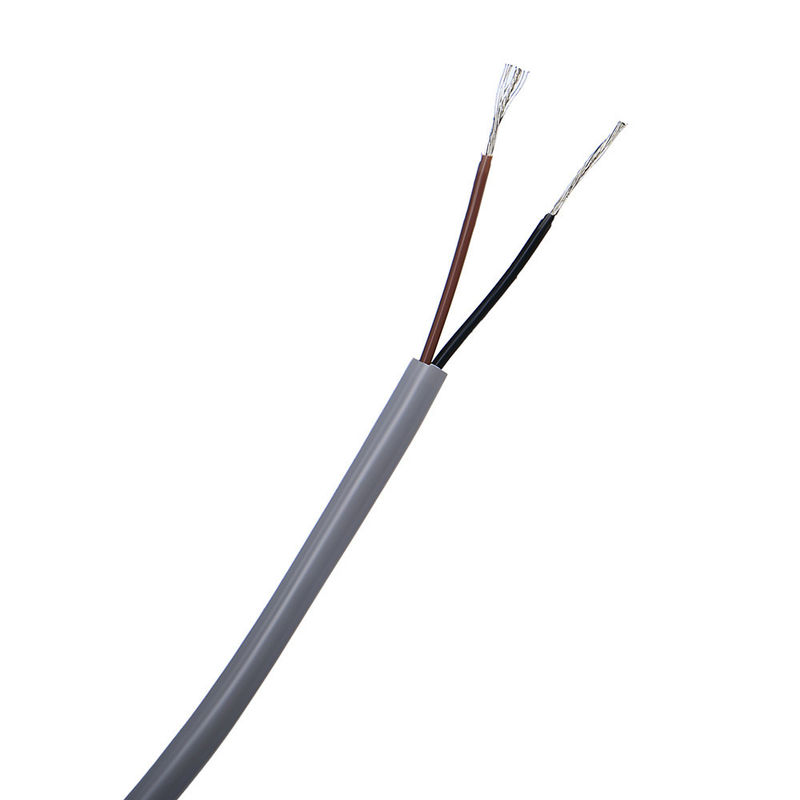

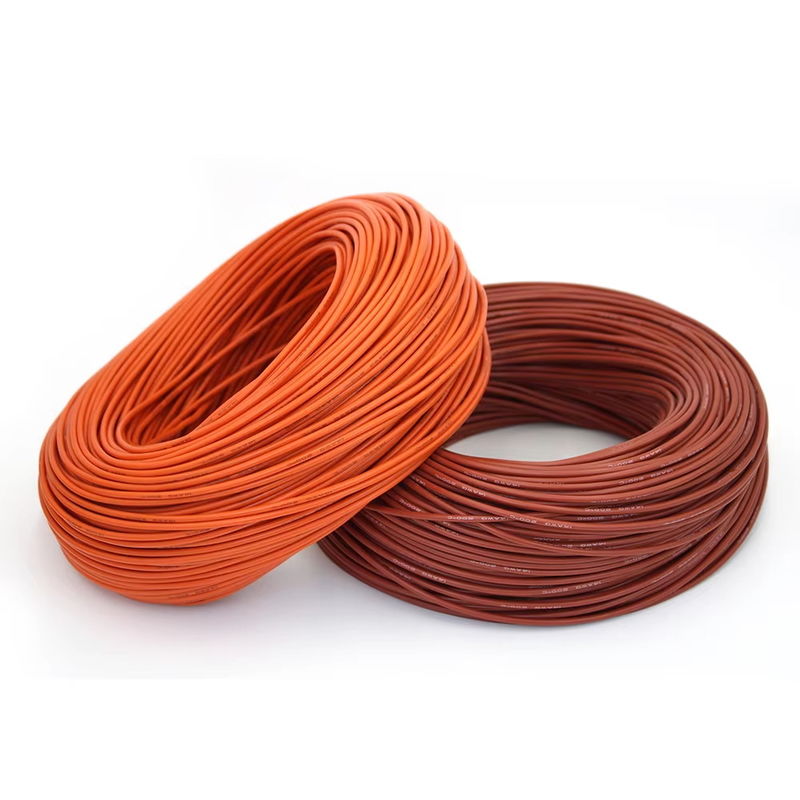

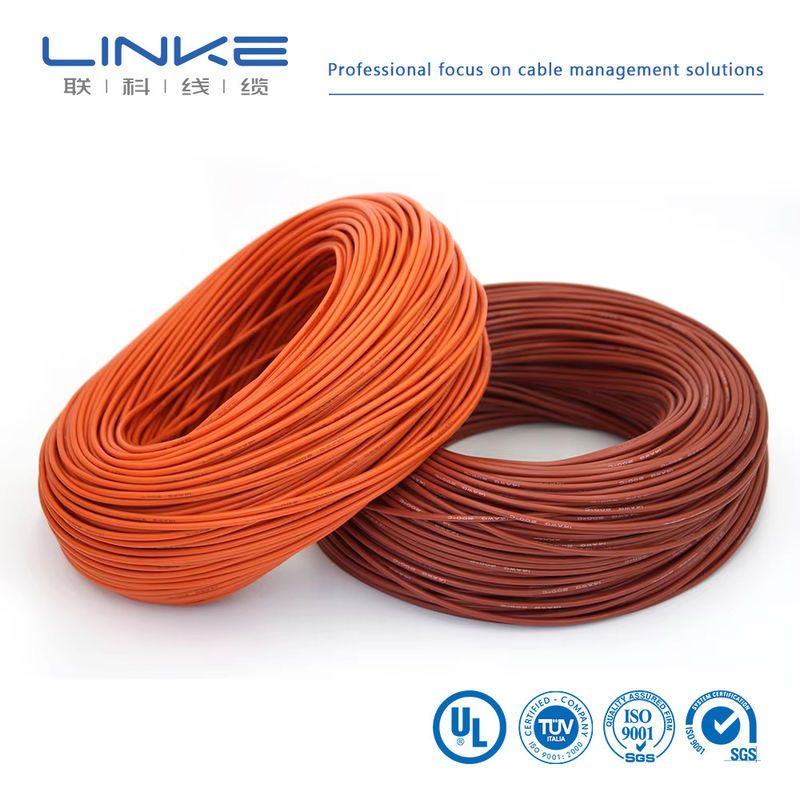

Εικόνες προϊόντων
Λεπτομερείς παράμετροι του προϊόντος
| Ετικέτα |
Αριστερά |
Διατομή (mm2) |
0.01-500mm2 |
| Διάμετρος καλωδίου (AWG) |
[π.χ., 24AWG, 28AWG] |
Διοικητής |
Κρασιωμένο χαλκό / γυμνό χαλκό, ανάλογα με τις απαιτήσεις του πελάτη |
| Υλικό μόνωσης |
Πυρηνικά υλικά που χρησιμοποιούνται για την κατασκευή υλικών από υδρατλαντικό υλικό |
Υλικό σακάτου |
[PVC/PU/Rubber/Braid/etc.] |
| Πιστοποιητικά |
Εφαρμογή των κανόνων RoHS/REACH/UL/CE/IP68 κλπ. |
Προσαρμοσμένο μήκος |
[π.χ., 1m, 3ft, 5m ± 5% ανοχή] |
| Τύπος καλωδίου |
[Ιατρική/Δύναμη/Ακουστικό/Κοαξιακό/Ηλεκτρικό/Αυτοκινητοβιομηχανικό/Αποθήκευση ενέργειας//ελπ.] |
Προστασία |
[Ασπίδα/Ασπίδα/Ασπίδα] |
| Αντίσταση |
[π.χ. 75Ω (για ομοαξονικά καλώδια) ] |
Εκτύπωση/Λογότυπο |
[Τέκστο/Ετικέτα/Λογότυπο, μέγιστο 20 χαρακτήρες] |
| Ράδιο κάμψης |
[π.χ. διάμετρο καλωδίου ≥ 5 ×] |
Τρέχουσα αξιολόγηση |
[π.χ. 5Α] |
| Κατηγορία τάσης |
[π.χ. 30V AC/DC] |
Υλικό σύνδεσης |
[Χρυσόπετρα/Νικελόπετρα/Μεχρινόπετρα/ε.τ.λ.] |
| Συνδετήρες |
[π.χ. USB τύπου C, jack 3,5 mm, RJ45] |
Ζακέτα |
Υπόλοιπα για την κατασκευή καουτσούκ |
| Χρόνος παράδοσης |
7-14 ημέρες μετά την επιβεβαίωση της παραγγελίας |
Χρώματα |
[Μαύρο/Λευκό/Κόκκινο/Εξατομικευμένο Παντόν/ελπ.] |
| θερμοκρασία |
-70°C έως 350°C ((-70°C ~ 350°C) |
Πακέτο |
Ρολάρι/κουτί/πίνακα/Κανονισμός |
| Υπηρεσίες υποστήριξης |
Προσαρμοσμένα καλώδια, λύσεις από άκρο σε άκρο, συμπεριλαμβανομένης της ακριβούς κοπής, της κοπής και της εγκατάστασης των λαβών (προσδιορίστε το υλικό,π.χ. χαλκό/νικέλιο) |
Έλεγχος ποιότητας και δοκιμές
Ανεξάρτητο Εργαστήριο • Πλήρες Εξοπλισμός Δοκιμών • Πλήρης Ελέγχος Ποιότητας
Δοκιμάζουμε κάθε προϊόν με αυστηρά πρότυπα για να εξασφαλίσουμε ανώτερη ποιότητα και αξιόπιστη απόδοση.
Δεδομένα δοκιμής προϊόντος
| - Όχι, όχι, όχι. |
Τμήμα δοκιμής |
Συνθήκη δοκιμής |
Απαιτούμενη δοκιμή |
Δεδομένα δοκιμής |
Αποτελέσματα |
| 1 |
Έλεγχος δομής. |
1. Συμμορφώνονται με τον πίνακα μεγέθους καλωδίου
2. Ελάχιστο πάχος ≥ 80% του μέσου πάχους |
Συμμορφώσου με τον πίνακα μεγέθους καλωδίου |
Αναφέρετε στο τεστ ρεκόρ |
Περάστε. |
| 2 |
Θερμικό σοκ |
Στρίψτε το δείγμα σε σιδερένια ράβδο καθορισμένου μεγέθους, τοποθετήστε το σε ένα φυτώριο φούρνο σε καθορισμένη θερμοκρασία για 1 ώρα, κρυώστε το δείγμα σε θερμοκρασία δωματίου για τουλάχιστον 30 λεπτά, στη συνέχεια παρατηρήστε το δείγμα. |
Δεν υπάρχουν ρωγμές στην επιφάνεια του δείγματος. |
Χωρίς ρωγμές. |
Περάστε. |
| 3 |
Θερμική παραμόρφωση |
1. Μέτρηση πάχους δείγματος (σημαίνετε τη θέση μέτρησης)
2Το δείγμα και το δοχείο δοκιμής τοποθετούνται στον φούρνο γήρανσης για προθέρμανση σε καθορισμένη θερμοκρασία για 1 ώρα.
3Το δείγμα τοποθετείται κάτω από τη στήλη πίεσης του δοχείου δοκιμής για 1 ώρα.
4Αναμετρήστε το πάχος του δείγματος στην ίδια θέση. |
1Το δείγμα δεν πρέπει να σπάει από στήλη πίεσης ή να εκθέτει αγωγό.
2Μείωση πάχους ≤ 50% |
Αναφέρετε στο τεστ ρεκόρ |
Περάστε. |
| 4 |
FT2 |
Εφαρμόστε μια κανονική φλόγα σε ύψος 125 χιλιοστών μια φορά. |
1Η φλόγα δεν πρέπει να εξαπλώνεται κατά μήκος του
2Η φλόγα δεν πρέπει να εξαπλώνεται σε κοντινά εύφλεκτα υλικά. |
Αναφέρετε στο τεστ ρεκόρ |
Περάστε. |
| 5 |
Γήρανση |
1Πάρτε πέντε τμήματα 200 χιλιοστών μήκους.
2Τα δείγματα τοποθετούνται σε φούρνο γήρανσης σε θερμοκρασία 158°C για 168 ώρες.
3Μετά την αφαίρεση των δειγμάτων, τοποθετείται σε θερμοκρασία δωματίου 23±5°C για 16 ώρες, στη συνέχεια δοκιμάζεται η επιμήκυνση κατά το σπάσιμο και η αντοχή στη τέντωση. |
1- Επιμήκυνση πριν από τη γήρανση ≥ 300%, επιμήκυνση μετά τη γήρανση ≥ 80% της προ της γήρανσης
2Δυνατότητα τέντωσης πριν από τη γήρανση > 1,41 kg/mm2, αντοχή τέντωσης μετά τη γήρανση ≥ 80% της αντοχής της πριν από τη γήρανση |
Αναφέρετε στο τεστ ρεκόρ |
Περάστε. |
| 6 |
Κλοντ Μπεντ. |
Αποθηκεύστε δείγμα σε χαμηλή θερμοκρασία κουτί σε καθορισμένη θερμοκρασία για 4 ώρες, wind sample on iron rod of specified size with specified turns,ολοκληρωμένο περιστροφή εντός 30 δευτερολέπτων μετά το δείγμα λαμβάνεται έξω από το χαμηλής θερμοκρασίας κουτί |
Δεν υπάρχουν ρωγμές στην επιφάνεια του δείγματος. |
Χωρίς ρωγμές. |
Περάστε. |
| 7 |
Αντίσταση του αγωγού |
Μέτρηση αντίστασης ενός μετρητού πυρήνα αγωγού με μέτρο αντίστασης συνεχούς ροής |
At 20°C, αντίσταση 8AWG ≤ 2.23Ω/km |
Αναφέρετε στο τεστ ρεκόρ |
Περάστε. |
Σύνοψη της εταιρείας
Η Linke cable technology (DongGuan) Co. Ltd. επικεντρώνεται στην Ε&Α και παρέχει επαγγελματικές λύσεις στην Cable&Wire, ειδικά για τους διάφορους πελάτες του κλάδου.
- Ανθρωποειδές ρομπότ καλώδιο,
- Α.Ι. καλώδιο ηλεκτρικής ενέργειας/καλώδιο δεδομένων,
- Ημιαγωγός καλώδιο/βιομηχανικό αυτόματο καλώδιο
- Το καλώδιο αισθητήρα,
- Νέο καλώδιο ενέργειας,
- Ιατρικό καλώδιο ομορφιάς,
- Υπεργυκτικό καλώδιο.
Η Linke Cable διαθέτει διαφοροποιημένες δυνατότητες ανάπτυξης προϊόντων και τεχνικές δυνατότητες για την υποστήριξη των διαφοροποιημένων αναγκών των πελατών.REACH, CE; Έχουμε αποκτήσει το ακόλουθο σύστημα διαχείρισης ποιότητας: ISO 9001-2015 (Όλα τα προϊόντα), ISO 13485 (Ιατρικές συσκευές και όργανα), IATF 16949 (Αυτοβιομηχανία).
Προφίλ κατασκευαστή
Η Linke Cable Technology Co., Ltd είναι ένας κορυφαίος κατασκευαστής καλωδίων στην Κίνα με πάνω από 10 χρόνια εμπειρίας στην έρευνα και ανάπτυξη, την παραγωγή και το μάρκετινγκ.Ειδικευόμαστε στην παροχή διαφόρων καλωδίων και προσαρμοσμένων λύσεων καλωδίων σε όλο τον κόσμο, συμπεριλαμβανομένων των καλωδίων φόρτισης ηλεκτρικών οχημάτων, ιατρικών καλωδίων, καλωδίων σιλικόνης, καλωδίων ελαστικών, πλεγμένων καλωδίων, καλωδίων ρυμουλκούμενων, καλωδίων UL και καλωδίων αυτοκινήτων.
Πιστοποιητικά
Τα προϊόντα μας πληρούν τα ακόλουθα διεθνή πρότυπα:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Μιαγωγός, θερμοπλαστική μόνωση)
Οδηγία 2001/18/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 17ης Ιουνίου 2001, σχετικά με την προστασία των καταναλωτών από την επιβολή δασμών στον τομέα των τροφίμων και την προστασία των καταναλωτών από την επιβολή δασμών (ΕΕ L 347 της 20.12.2001, σ. 1).
Οδηγία 2009/72/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 17ης Δεκεμβρίου 2009, για την τροποποίηση της οδηγίας 2009/72/ΕΚ σχετικά με την προστασία των καταναλωτών από την επιβολή δασμών στον τομέα των τροφίμων και την τροποποίηση της οδηγίας 2009/72/ΕΚ (ΕΕ L 347 της 20.12.2009, σ. 1).
ISO9001 και ISO13485, TS16949
CNR - Υλικό καλωδίωσης συσκευής
Εκχυλισμένο PVC μονωμένο μονό, με ονομαστική τιμή 105oC, 1000V, κατηγορία I, ομάδα A, B ή AB, FT1 και/ή FT2
Καλώδιο PVC μη ολοκληρωμένο με θήκη, με ονομαστική τιμή 105 °C, 1000V, κατηγορία I, κατηγορία I/II, ομάδα A, B ή AB, FT1 και/ή FT2
Τεχνικά εξοπλισμένα καλώδια TPU με μη ολοκληρωμένο κάλυμμα, με ονομαστική ισχύ 80 °C, 300V, κλάσης I, κλάσης I/II, ομάδας A, B ή AB, FT1 και/ή FT2
Συχνές Ερωτήσεις
Είστε κατασκευαστής ή εμπορική εταιρεία;
Είμαστε ένας επαγγελματίας κατασκευαστής, ελέγχοντας την παραγγελία σας από την αρχή μέχρι το τέλος.
Πώς μπορώ να πάρω ένα δείγμα για να ελέγξω την ποιότητά σας;
Τα δείγματα είναι δωρεάν, οι νέοι πελάτες θα πληρώσουν τα έξοδα ταχυδρομείου.
Ποια είναι η ελάχιστη ποσότητα παραγγελίας;
Συνήθως 100 μέτρα. Λόγω του βάρους του καλωδίου, συνιστούμε να παραγγείλετε κατάλληλες ποσότητες για να αποφύγετε υψηλά έξοδα μεταφοράς.
Μπορώ να έχω έκπτωση;
Οι εκπτώσεις εξαρτώνται από την ποσότητά σας. Μπορούμε να προσφέρουμε εκπτώσεις και να καλύψουμε το κόστος μεταφοράς. Παρακαλούμε επικοινωνήστε μαζί μας για λεπτομέρειες.
Δέχεται η εταιρεία σας την παραγωγή OEM;
Ναι, μπορούμε να εκτυπώσουμε το όνομα της εταιρείας σας και να προσαρμόσουμε κάρτες ποιότητας για να προωθήσουμε την επιχείρησή σας.
