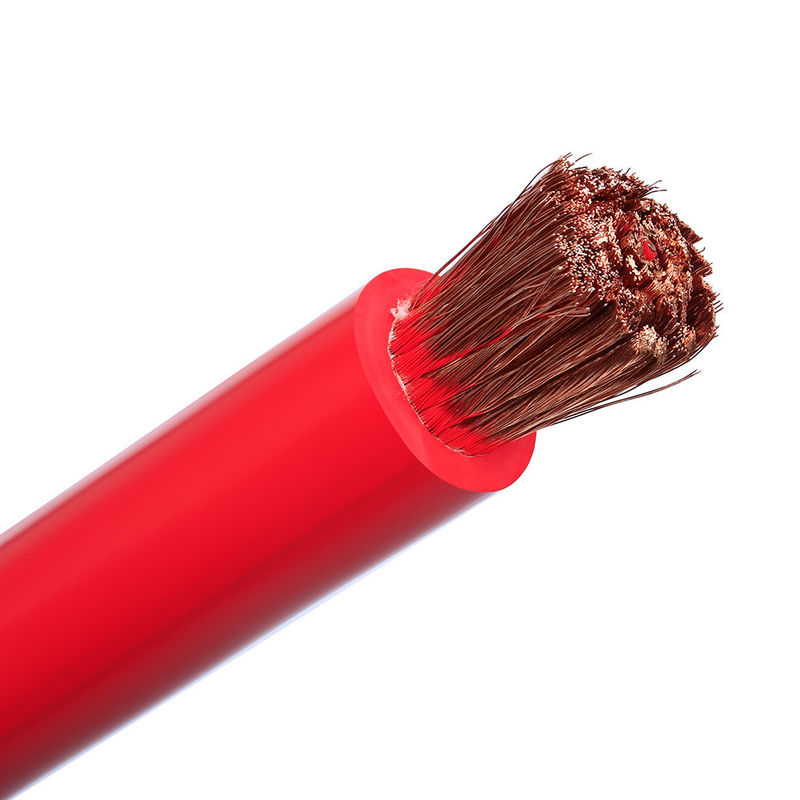

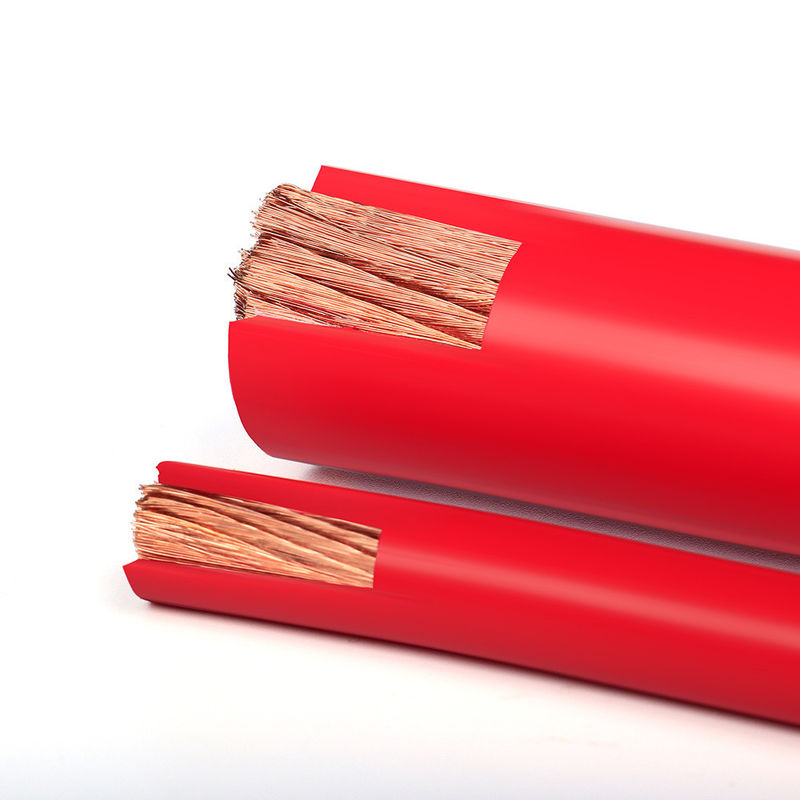

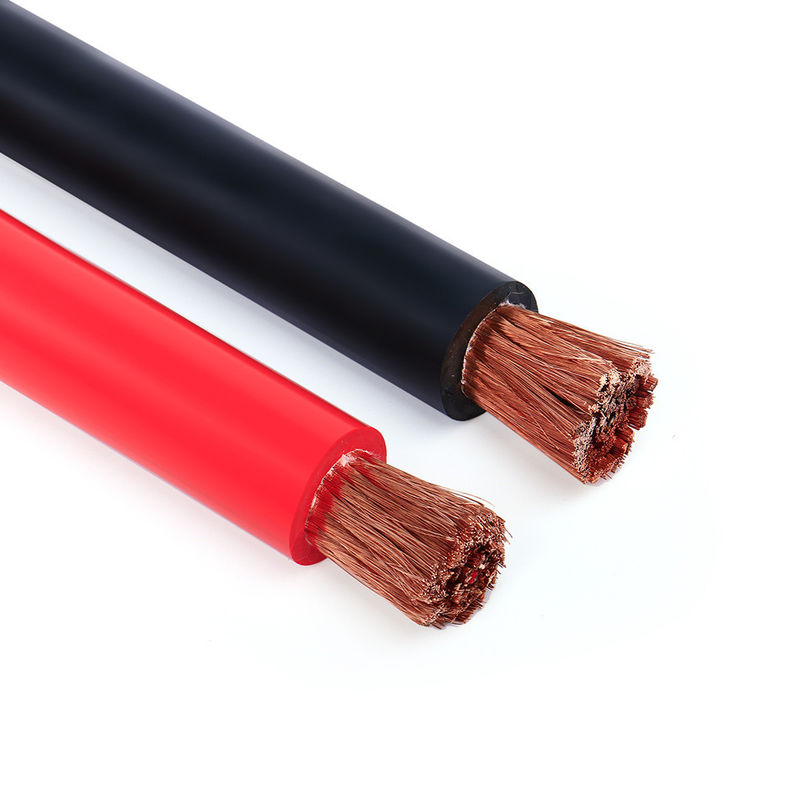

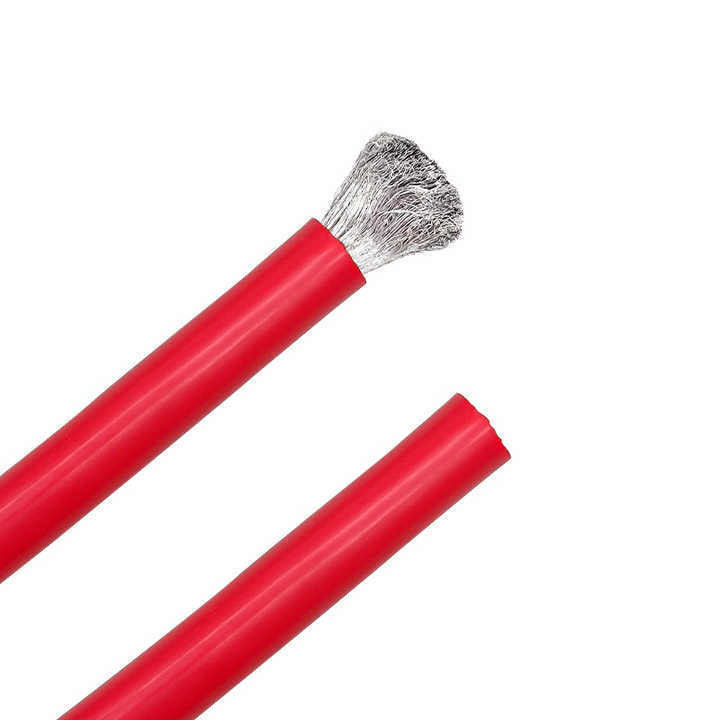

Ανθεκτικό στη θερμότητα καλώδιο σιλικόνης με πολλαπλούς πυρήνες 0,5mm εύκαμπτο καλώδιο σιλικόνης για εφαρμογές υψηλής θερμοκρασίας

Αρ.

Στοιχείο Δοκιμής

Συνθήκη Δοκιμής

Απαίτηση Δοκιμής

Δεδομένα Δοκιμής

Αποτέλεσμα

1

Επιθεώρηση Δομής

1. Συμμόρφωση με τον πίνακα μεγεθών καλωδίων 2. Ελάχιστο πάχος ≥ 80% του μέσου πάχους

Συμμόρφωση με τον πίνακα μεγεθών καλωδίων

Ανατρέξτε στην καταγραφή δοκιμών

Επιτυχία

2

Θερμικός Σοκ

Τυλίξτε το δείγμα σε σιδερένια ράβδο καθορισμένου μεγέθους, τοποθετήστε το σε φούρνο γήρανσης στην καθορισμένη θερμοκρασία για 1 ώρα, ψύξτε το δείγμα σε θερμοκρασία δωματίου για τουλάχιστον 30 λεπτά, στη συνέχεια παρατηρήστε το δείγμα

Χωρίς ρωγμές στην επιφάνεια του δείγματος

Χωρίς ρωγμές

Επιτυχία

3

Θερμική Παραμόρφωση

1. Μετρήστε το πάχος του δείγματος (σημειώστε τη θέση μέτρησης) 2. Τοποθετήστε το δείγμα και το εξάρτημα δοκιμής σε φούρνο γήρανσης για προθέρμανση στην καθορισμένη θερμοκρασία για 1 ώρα 3. Τοποθετήστε το δείγμα κάτω από τη στήλη πίεσης του εξαρτήματος δοκιμής για 1 ώρα 4. Επαναμετρήστε το πάχος του δείγματος στην ίδια θέση

1. Το δείγμα δεν πρέπει να ραγίζει από τη στήλη πίεσης ή να εκθέτει τον αγωγό 2. Μείωση πάχους ≤ 50%

Ανατρέξτε στην καταγραφή δοκιμών

Επιτυχία

4

FT2

Εφαρμόστε μια τυπική φλόγα σε ύψος 125mm μία φορά

1. Η φλόγα δεν πρέπει να διαδίδεται κατά μήκος της 2. Η φλόγα δεν πρέπει να εξαπλώνεται σε κοντινά εύφλεκτα υλικά

Ανατρέξτε στην καταγραφή δοκιμών

Επιτυχία

5

Γήρανση

1. Πάρτε πέντε τμήματα μανδύα μήκους 200mm 2. Τοποθετήστε τα δείγματα σε φούρνο γήρανσης στους 158°C για 168 ώρες 3. Αφού αφαιρέσετε τα δείγματα, τοποθετήστε τα σε θερμοκρασία δωματίου 23±5°C για 16 ώρες, στη συνέχεια δοκιμάστε την επιμήκυνση σε θραύση και την αντοχή σε εφελκυσμό

1. Επιμήκυνση πριν τη γήρανση ≥ 300%, επιμήκυνση μετά τη γήρανση ≥ 80% της πριν τη γήρανση 2. Αντοχή σε εφελκυσμό πριν τη γήρανση > 1.41kg/mm², αντοχή σε εφελκυσμό μετά τη γήρανση ≥ 80% της πριν τη γήρανση

Ανατρέξτε στην καταγραφή δοκιμών

Επιτυχία

6

Ψυχρή Κάμψη

Αποθηκεύστε το δείγμα σε κουτί χαμηλής θερμοκρασίας στην καθορισμένη θερμοκρασία για 4 ώρες, τυλίξτε το δείγμα σε σιδερένια ράβδο καθορισμένου μεγέθους με καθορισμένες στροφές, ολοκληρώστε το τύλιγμα εντός 30 δευτερολέπτων αφού αφαιρεθεί το δείγμα από το κουτί χαμηλής θερμοκρασίας

Χωρίς ρωγμές στην επιφάνεια του δείγματος

Χωρίς ρωγμές

Επιτυχία

7

Αντίσταση Αγωγού

Μετρήστε την αντίσταση ενός μέτρου πυρήνα αγωγού με μετρητή αντίστασης DC

Στους 20°C, αντίσταση 8AWG ≤ 2.23Ω/km

Ανατρέξτε στην καταγραφή δοκιμών

Επιτυχία
