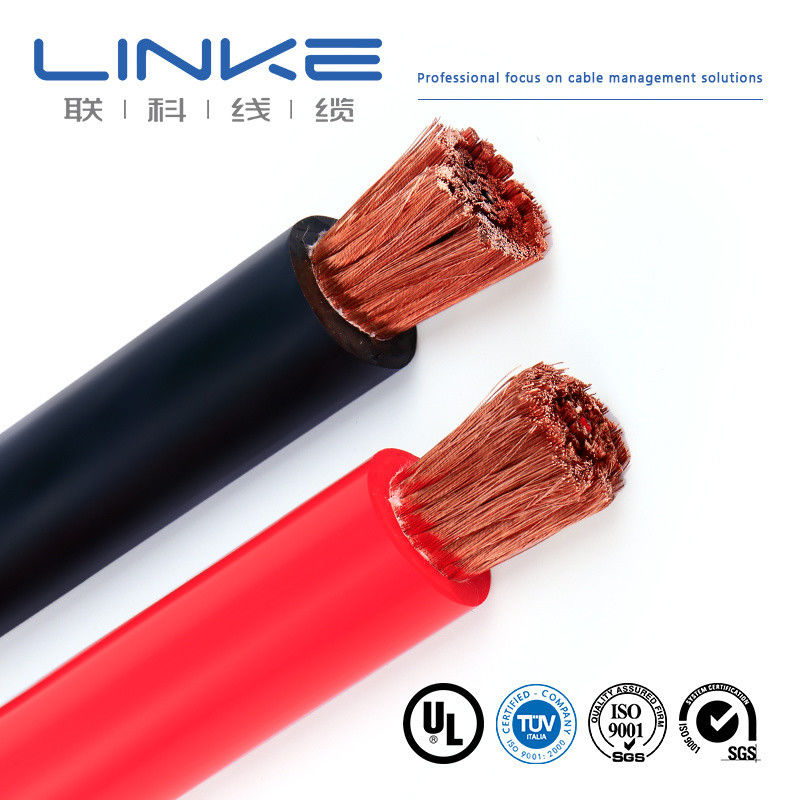

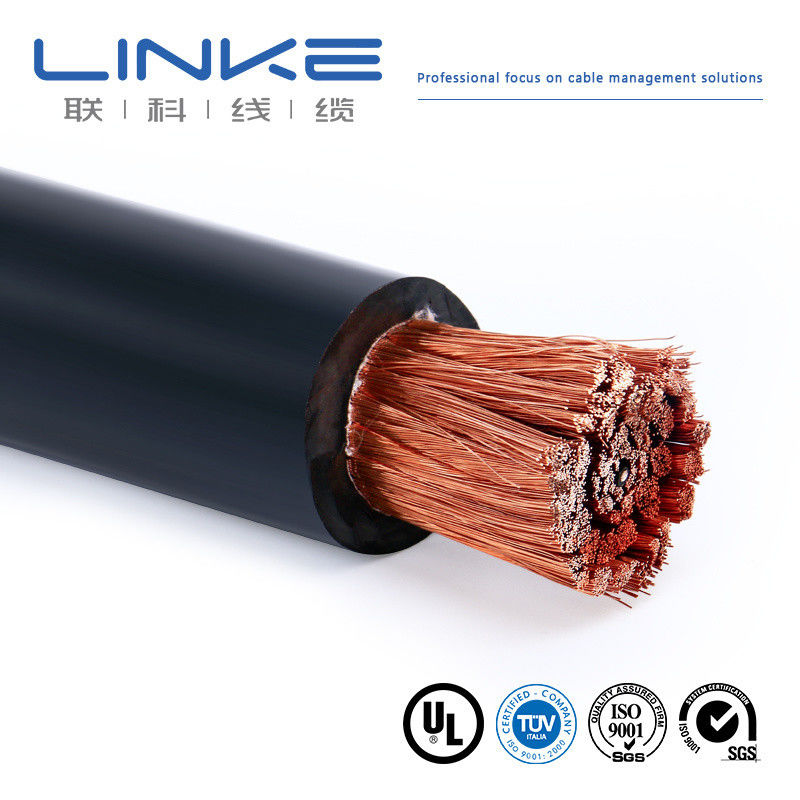

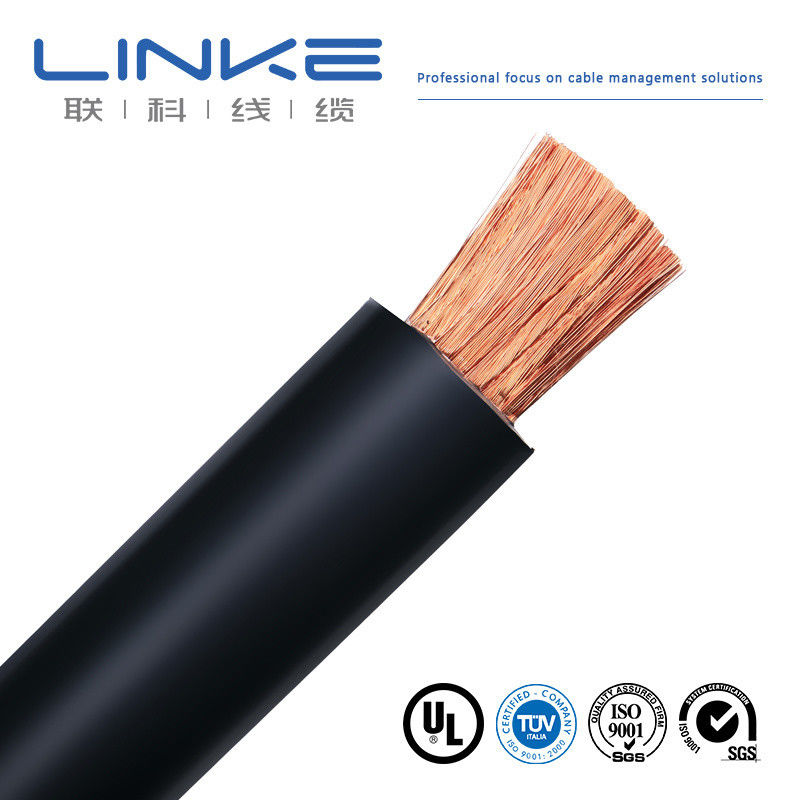

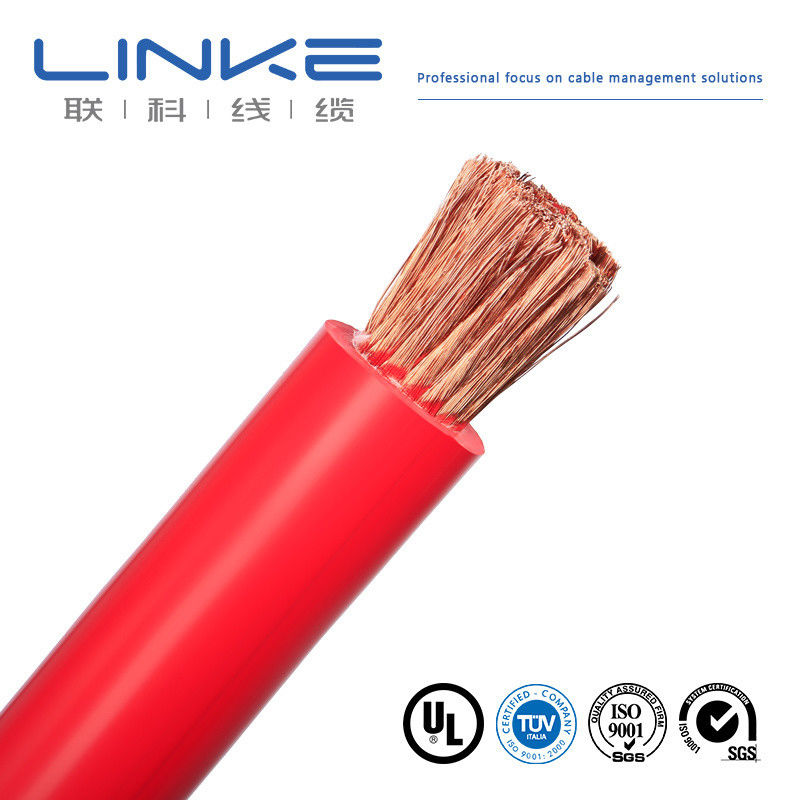

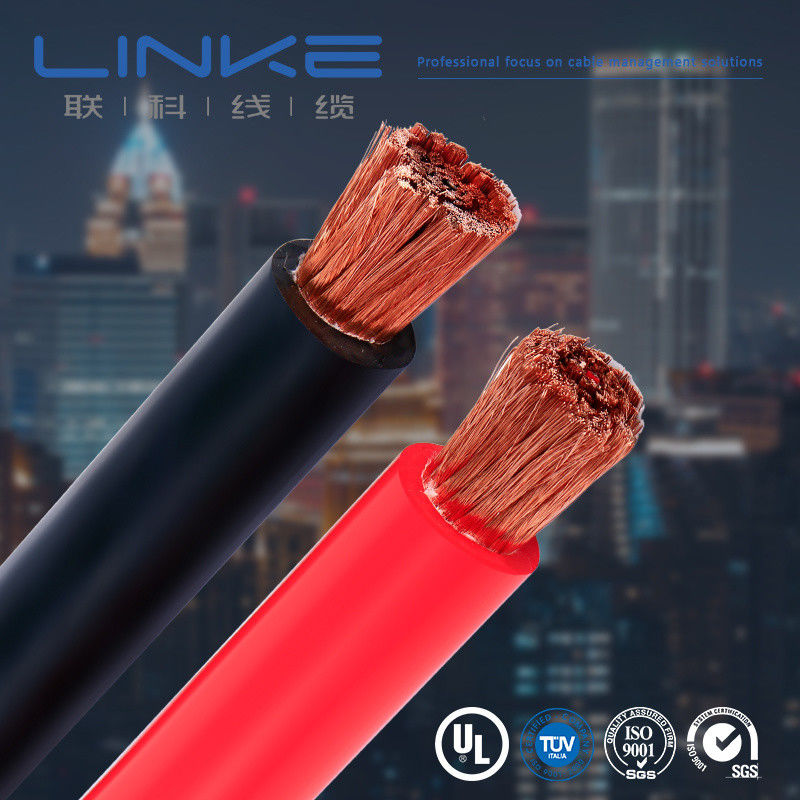

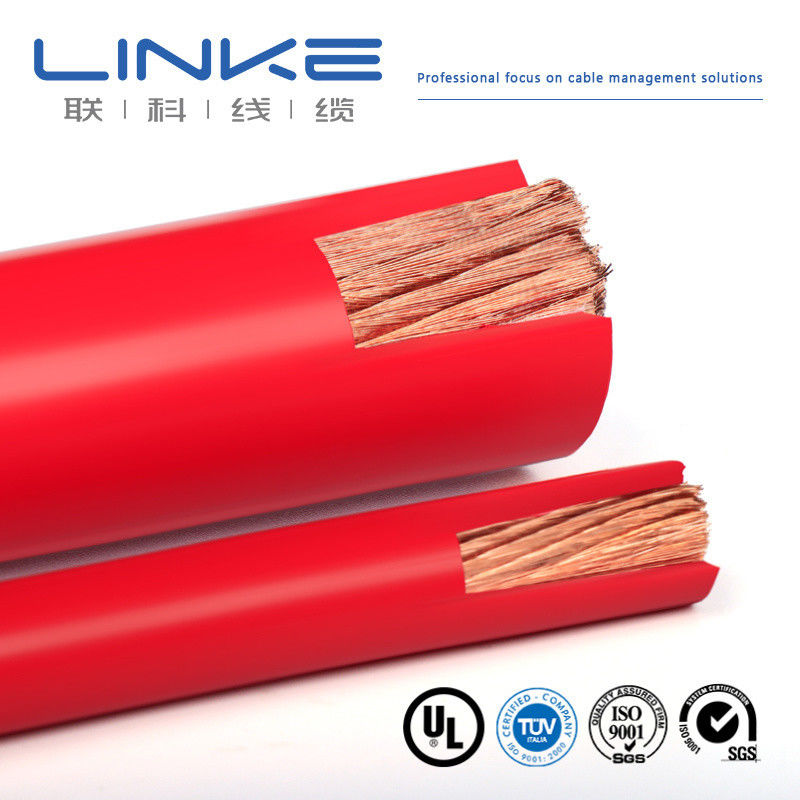

25 mm2 Καλώδιο καουτσούκ χαλκού και σιλικόνης EV15e 300V για αυτοκινητοβιομηχανικές και βιομηχανικές εφαρμογές

Αρ.

Στοιχείο Δοκιμής

Συνθήκη Δοκιμής

Απαίτηση Δοκιμής

Δεδομένα Δοκιμής

Αποτέλεσμα

1

Επιθεώρηση Δομής

1. Συμμόρφωση με τον πίνακα μεγέθους καλωδίου 2. Ελάχιστο πάχος ≥ 80% του μέσου πάχους

Συμμόρφωση με τον πίνακα μεγέθους καλωδίου

Ανατρέξτε στην καταγραφή δοκιμής

Επιτυχία

2

Θερμικό Σοκ

Τυλίξτε το δείγμα σε σιδερένια ράβδο καθορισμένου μεγέθους, τοποθετήστε το σε φούρνο γήρανσης στην καθορισμένη θερμοκρασία για 1 ώρα, ψύξτε το δείγμα σε θερμοκρασία δωματίου για τουλάχιστον 30 λεπτά, στη συνέχεια παρατηρήστε το δείγμα

Χωρίς ρωγμές στην επιφάνεια του δείγματος

Χωρίς ρωγμές

Επιτυχία

3

Θερμική Παραμόρφωση

1. Μετρήστε το πάχος του δείγματος (σημειώστε τη θέση μέτρησης) 2. Τοποθετήστε το δείγμα και το εξάρτημα δοκιμής σε φούρνο γήρανσης για προθέρμανση στην καθορισμένη θερμοκρασία για 1 ώρα 3. Τοποθετήστε το δείγμα κάτω από την στήλη πίεσης του εξαρτήματος δοκιμής για 1 ώρα 4. Επαναμετρήστε το πάχος του δείγματος στην ίδια θέση

1. Το δείγμα δεν πρέπει να σπάσει από την στήλη πίεσης ή να εκθέσει τον αγωγό 2. Μείωση πάχους ≤ 50%

Ανατρέξτε στην καταγραφή δοκιμής

Επιτυχία

4

FT2

Εφαρμόστε μια τυπική φλόγα σε ύψος 125mm μία φορά

1. Η φλόγα δεν πρέπει να διαδίδεται κατά μήκος της 2. Η φλόγα δεν πρέπει να εξαπλώνεται σε κοντινά εύφλεκτα υλικά

Ανατρέξτε στην καταγραφή δοκιμής

Επιτυχία

5

Γήρανση

1. Πάρτε πέντε τμήματα μανδύα μήκους 200mm 2. Τοποθετήστε τα δείγματα σε φούρνο γήρανσης στους 158°C για 168 ώρες 3. Αφού αφαιρέσετε τα δείγματα, τοποθετήστε τα σε θερμοκρασία δωματίου 23±5°C για 16 ώρες, στη συνέχεια δοκιμάστε την επιμήκυνση σε θραύση και την αντοχή σε εφελκυσμό

1. Επιμήκυνση πριν από τη γήρανση ≥ 300%, επιμήκυνση μετά τη γήρανση ≥ 80% της πριν από τη γήρανση 2. Αντοχή σε εφελκυσμό πριν από τη γήρανση > 1.41kg/mm², αντοχή σε εφελκυσμό μετά τη γήρανση ≥ 80% της πριν από τη γήρανση

Ανατρέξτε στην καταγραφή δοκιμής

Επιτυχία

6

Ψυχρή Κάμψη

Αποθηκεύστε το δείγμα σε κουτί χαμηλής θερμοκρασίας στην καθορισμένη θερμοκρασία για 4 ώρες, τυλίξτε το δείγμα σε σιδερένια ράβδο καθορισμένου μεγέθους με καθορισμένες στροφές, ολοκληρώστε το τύλιγμα εντός 30 δευτερολέπτων αφού το δείγμα αφαιρεθεί από το κουτί χαμηλής θερμοκρασίας

Χωρίς ρωγμές στην επιφάνεια του δείγματος

Χωρίς ρωγμές

Επιτυχία

7

Αντίσταση Αγωγού

Μετρήστε την αντίσταση ενός μέτρου πυρήνα αγωγού με μετρητή αντίστασης DC

Στους 20°C, αντίσταση 8AWG ≤ 2.23Ω/km

Ανατρέξτε στην καταγραφή δοκιμής

Επιτυχία
